În ansamblul PCB modern, o mașină de preluare și plasare SMT este una dintre cele mai importante mașini de la nivelul producției. Preia componentele montate pe suprafață din alimentatoare, le aliniază printr-un sistem de viziune și le plasează pe plăci de circuite imprimate cu o viteză și o precizie pe care asamblarea manuală nu le poate egala.
Dar o mașină de preluare și plasare nu este doar un „robot de plasare a componentelor”. Funcționează ca parte a unei linii SMT completă , conectând tipărirea pastei de lipit, inspecția, lipirea prin reflux și controlul final al calității într-un singur proces de producție continuu. Înțelegerea modului în care funcționează această mașină este primul pas către construirea unei linii de asamblare PCB stabilă, eficientă și scalabilă.
La prima vedere, o mașină de pick and place poate arăta ca o mașină care pur și simplu preia componente și le plasează pe un PCB. În producția reală, face mult mai mult decât atât.
Trebuie să recunoască pozițiile PCB, să citească marcajele de referință, să aleagă componente din alimentatoare, să corecteze unghiurile componente și să plaseze fiecare parte cu precizie în conformitate cu programul. Aceste acțiuni se întâmplă în mod repetat la viteză mare, adesea de mii de ori într-o singură serie de producție.
Acesta este motivul pentru care mașina joacă un rol atât de central în asamblarea SMT. Combină mișcarea mecanică, alinierea vederii, controlul software și alimentarea componentelor într-un singur proces coordonat.
Mașina de pick and place funcționează după tipărirea pastei de lipit și înainte de lipirea prin reflow . În primul rând, imprimanta cu pastă de lipit aplică pastă de lipit pe plăcuțele PCB. Apoi mașina de pick and place montează componente pe acele zone imprimate.
După plasare, PCB-ul se mută în cuptorul de reflow, unde pasta de lipit se topește și formează îmbinări de lipit fiabile. Dacă componentele nu sunt plasate corect înainte de refluxare, calitatea finală a lipirii poate fi afectată.
Din acest motiv, procesul de alegere și plasare trebuie să funcționeze îndeaproape cu imprimanta cu pastă de lipit, SPI, cuptorul de reflow și sistemul AOI pentru a susține o calitate stabilă a ansamblului PCB.
Pentru fabricile care trec de la asamblarea manuală la producția automată SMT, mașina de pick and place este adesea adevăratul punct de cotitură. Reduce manipularea manuală, îmbunătățește repetabilitatea și ajută fabrica să producă mai multe plăci cu mai puține variații de plasare.
Acest lucru este deosebit de important pe măsură ce produsele electronice devin mai mici, configurațiile PCB devin mai dense și cerințele de livrare devin mai stricte. Indiferent dacă fabrica produce plăci LED, plăci de control industriale, electronice auto, electronice de larg consum sau comenzi EMS, plasarea stabilă a componentelor este o cerință de bază pentru o producție fiabilă.
O mașină de preluare și plasare SMT este o mașină automată utilizată pentru a plasa componente de montare la suprafață pe plăci de circuite imprimate în timpul asamblarii SMT. Preia componentele din alimentatoare, tăvi sau tuburi, le verifică poziția printr-un sistem de viziune și le plasează pe plăcuțele corecte de pe PCB.
Termenul SMT înseamnă Surface Mount Technology. În acest proces, componentele electronice sunt montate direct pe suprafața unui PCB în loc să fie introduse prin găuri. Aceste componente sunt de obicei numite componente SMD, ceea ce înseamnă dispozitive de montare la suprafață.
În termeni simpli, o mașină de preluare și plasare SMT este echipamentul care realizează etapa de plasare automată a componentelor în asamblarea PCB.
Într-o linie de producție standard SMT, PCB-ul trece mai întâi prin imprimarea pastei de lipit. Imprimanta aplică pastă de lipit pe plăcuțele unde vor fi montate componentele. După aceea, mașina de pick and place plasează componentele necesare pe acele zone de pastă de lipit.
Odată ce plasarea este terminată, PCB-ul intră în cuptorul de reflow. Pasta de lipit se topește, se răcește și formează îmbinări de lipit între componente și plăcuțele PCB.
Aceasta înseamnă că mașina de pick and place este responsabilă pentru unul dintre cei mai critici pași înainte de lipire. Nu creează îmbinarea de lipit de la sine, dar determină dacă fiecare componentă este poziționată corect înainte de începerea procesului de lipire.
În timpul producției, mașina efectuează mai multe acțiuni într-un timp foarte scurt. Mută PCB-ul în poziție, citește marcajele de referință de pe placă, alege componentele din alimentatoare, verifică poziția componentei, corectează erorile mici de unghi sau de compensare și plasează componenta pe PCB.
Aceste acțiuni se repetă continuu în timpul producției. Scopul nu este doar de a plasa componentele rapid, ci de a le plasa în mod constant și precis.
Pentru a realiza acest lucru, o mașină de preluare și plasare funcționează împreună cu mai multe sisteme, inclusiv sistemul de alimentare, capul de plasare, duzele, camerele de vedere, sistemul de control al mișcării, sistemul de transport și platforma de control software.
Amplasarea manuală depinde în mare măsură de abilitățile operatorului, de judecata vizuală și de viteza de producție. Poate funcționa pentru prototipuri simple sau loturi foarte mici, dar este dificil să se mențină consistența atunci când PCB-ul are multe componente sau pachete cu pas fin.
O mașină de preluare și plasare SMT utilizează coordonatele programate și corecția vederii pentru a repeta același proces de plasare cu o stabilitate mult mai mare. În funcție de configurația mașinii, acesta poate plasa componente mici de cip, circuite integrate, LED-uri, conectori și alte părți montate pe suprafață.
Acesta este motivul pentru care plasarea automată este utilizată pe scară largă în ansamblul PCB modern. Îmbunătățește eficiența producției și ajută la reducerea erorilor legate de plasare cauzate de manipularea manuală.

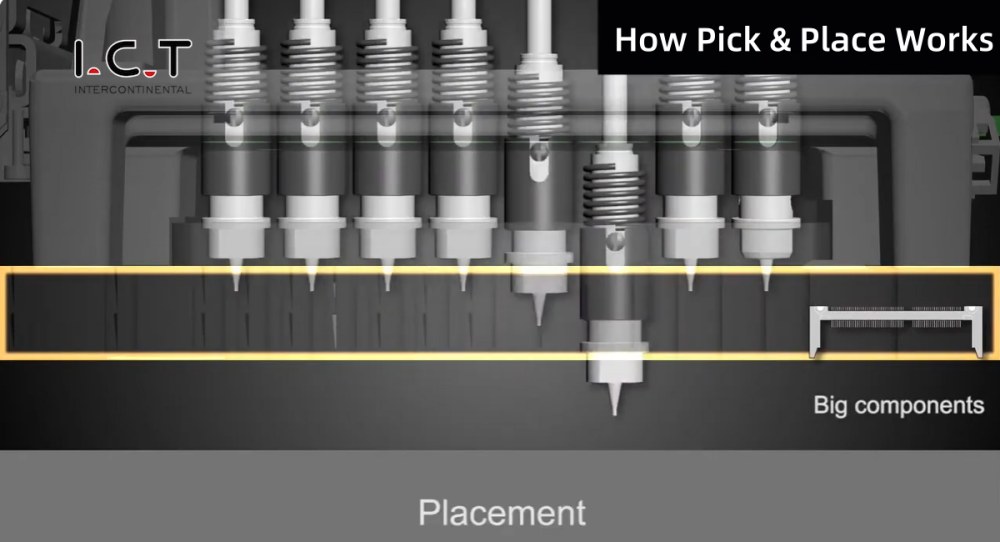

Numele „pick and place” sună simplu, dar descrie una dintre cele mai importante acțiuni în asamblarea SMT. Mașina preia mai întâi o componentă dintr-un alimentator, tavă sau tub, apoi o plasează pe poziția exactă pe PCB, conform programului de producție.
În producția reală, acest proces este mult mai avansat decât sugerează numele. Fiecare acțiune de plasare implică alimentarea componentelor, preluarea cu vid, inspecția camerei, corectarea unghiului, poziționarea PCB și controlul precis al mișcării. De aceea mașina nu este doar rapidă, ci și foarte coordonată.
Pasul „pick” înseamnă că mașina folosește o duză pentru a ridica o componentă din sistemul de alimentare. Majoritatea componentelor SMD sunt furnizate în alimentatoare cu bandă, în timp ce circuitele integrate mai mari, conectorii sau componentele speciale pot proveni din tăvi sau tuburi.
În timpul ridicării, duza folosește aspirația cu vid pentru a ține componenta. Dacă aspiratorul este instabil, componenta se poate deplasa, scădea sau poate fi ridicată incorect. Acesta este motivul pentru care starea alimentatorului, selecția duzelor și controlul vidului contează într-un mediu real de producție SMT.
Un proces de alegere stabil este primul pas către o plasare precisă. Dacă mașina nu poate alege corect componenta, următorii pași de aliniere a vederii și de plasare vor fi, de asemenea, afectați.
Pasul „loc” înseamnă că mașina mută componenta în poziția programată și o montează pe pasta de lipit imprimată pe plăcuțele PCB. Înainte de plasare, sistemul de viziune verifică poziția și unghiul componentei, apoi mașina corectează automat orice mic decalaj.
Acest pas trebuie să fie precis și repetabil. O schimbare mică poate să nu arate gravă înainte de reflux, dar după lipire poate duce la defecte, cum ar fi decalarea componentelor, îmbinări de lipire slabe sau probleme de polaritate.
Pentru asamblarea PCB de înaltă densitate, plasarea stabilă nu se referă doar la viteză. Este vorba despre a vă asigura că fiecare componentă ajunge acolo unde ar trebui, din nou și din nou, pe toată perioada de producție.
Deși „alegeți și plasați” sună ca o mișcare de bază, mașina din spatele ei combină multe tehnologii. Include mecanică de precizie, viziune artificială, control al mișcării, sisteme de vid, management al alimentatorului și software de plasare.
Acesta este motivul pentru care două mașini cu aspect similar pot funcționa foarte diferit în producția reală. Diferența vine adesea din cât de bine funcționează aceste sisteme împreună în condiții de funcționare continuă.
Pentru producători, înțelegerea acestui punct este importantă. O mașină de pick and place nu trebuie judecată doar după cât de repede se mișcă, ci după cât de consecvent poate alege, corecta și plasa componente pe parcursul producției zilnice.

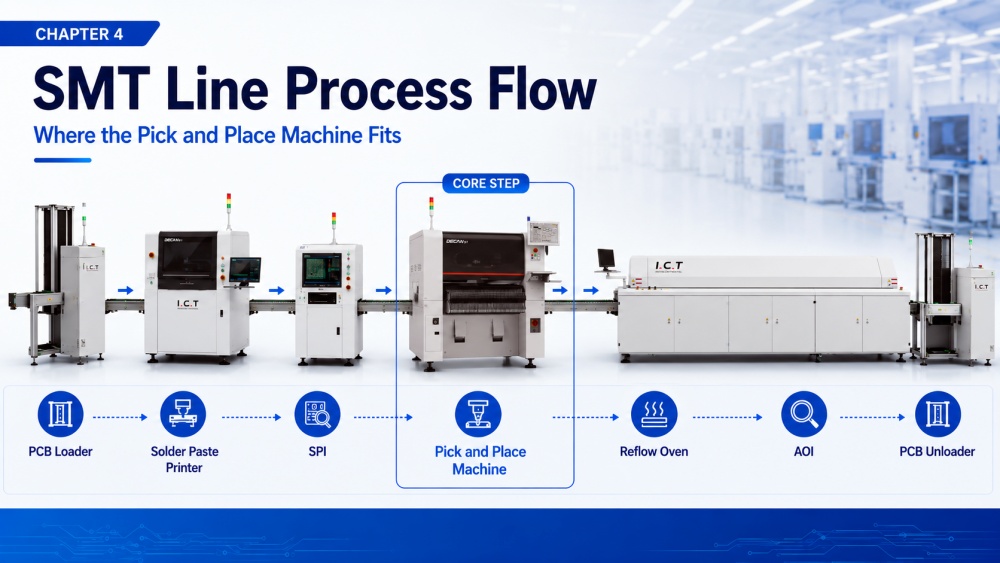

În mijlocul liniei de producție SMT este utilizată o mașină de preluare și plasare SMT. Vine după imprimarea pastei de lipit și înainte de lipirea prin reflow. Această poziție îl face o legătură critică între pregătirea PCB-ului și formarea îmbinărilor finale de lipit.
O linie SMT tipică poate include un încărcător de PCB , o imprimantă pentru pastă de lipit, SPI , mașină de preluare și plasare, cuptor de reflux, AOI și descărcator de PCB. Fiecare mașină are propriul său loc de muncă, dar mașina de plasare este locul în care PCB-ul începe să devină un ansamblu electronic funcțional.
Înainte de procesul de alegere și plasare, PCB-ul are doar pastă de lipit imprimată pe plăcuțele sale. După ce mașina de preluare și plasare își încheie treaba, placa este populată cu componentele SMD necesare.
Acest pas schimbă PCB-ul dintr-o placă pregătită într-o placă asamblată gata de lipit. Este una dintre cele mai vizibile schimbări în procesul SMT și are, de asemenea, un impact direct asupra calității PCBA-ului final.
Dacă componentele sunt plasate cu precizie, procesul de reflux are o bază mai bună pentru formarea îmbinărilor de lipire fiabile. Dacă plasarea este instabilă, următorul proces poate expune probleme cum ar fi deplasarea, crearea de punți, piatra funerară sau componentele lipsă.
Aparatul de alegere și plasare nu funcționează singur. Depinde de imprimanta cu pastă de lipit pentru a oferi un depozit de pastă curat și precis. Dacă pasta de lipit este nealiniată sau insuficientă, calitatea plasării poate fi totuși afectată chiar și atunci când mașina plasează corect componentele.
SPI este adesea folosit înainte de plasare pentru a inspecta înălțimea, suprafața, volumul și decalajul pastei de lipit. După plasare, PCB-ul intră în cuptorul de reflow, unde pasta de lipit se topește și creează îmbinările de lipit. AOI este apoi folosit pentru a inspecta defecte precum piese lipsă, componente greșite, offset, erori de polaritate și probleme de lipire.
Acesta este motivul pentru care calitatea SMT ar trebui privită ca un proces complet, nu ca rezultat al unei singure mașini. Mașina de pick and place este esențială, dar trebuie să funcționeze împreună cu întreaga linie SMT.
Deoarece mașina de preluare și plasare se află între tipărire și redistribuire, orice instabilitate la acest pas poate afecta rezultatul final. O mică problemă de plasare poate deveni o problemă de calitate mai mare după lipire.
În același timp, această mașină influențează și ritmul de producție. Dacă plasarea este prea lentă, poate deveni blocajul liniei. Dacă este instabilă, linia se poate opri des pentru ajustare, inspecție sau reluare.
De aceea, mulți producători tratează mașina de pick and place drept motorul de producție al liniei SMT. Nu numai că plasează componente, dar ajută și la determinarea cât de bine poate rula întreaga linie.
O mașină de preluare și plasare SMT funcționează printr-un proces foarte coordonat. Nu pur și simplu mută părți dintr-un loc în altul. Mai întâi confirmă poziția PCB, alege componenta corectă, verifică alinierea componentelor și apoi o plasează pe locația programată cu viteză și precizie controlate.
Acest proces are loc continuu în timpul producției. Pentru un PCB, mașina poate repeta aceeași mișcare de bază de sute sau chiar de mii de ori, în funcție de numărul de componente de pe placă. Valoarea reală a mașinii nu este doar viteza, ci și capacitatea sa de a repeta aceste acțiuni cu o precizie stabilă pe toată durata producției.
Înainte de a începe amplasarea, PCB-ul trebuie poziționat corect în interiorul mașinii. Transportorul transferă PCB-ul în zona de plasare, iar mașina fixează placa în loc pentru a preveni mișcarea în timpul funcționării.
Apoi sistemul de viziune citește semnele de referință pe PCB. Aceste semne acționează ca puncte de referință, ajutând mașina să confirme poziția reală și unghiul plăcii. Chiar dacă PCB-ul are o mică schimbare în timpul transferului, sistemul poate calcula offset-ul și poate ajusta coordonatele de plasare.
Acest pas este deosebit de important pentru circuitele integrate cu pas fin, configurațiile PCB dense și produsele care necesită toleranță strânsă de plasare. Fără o aliniere precisă a PCB-ului, chiar și un cap de plasare bun nu poate garanta rezultate stabile.
După ce poziția PCB este confirmată, mașina alege componentele din alimentatoare, tăvi sau tuburi. Duza folosește aspirația în vid pentru a ridica fiecare componentă din poziția de alimentare.
Odată ce componenta este aleasă, sistemul de viziune își verifică poziția, unghiul și uneori forma sau polaritatea. Dacă componenta este ușor rotită sau decentrată pe duză, software-ul corectează coordonatele de plasare înainte de a o monta pe PCB.
Acesta este unul dintre motivele principale pentru care plasarea automată este mai fiabilă decât plasarea manuală. Aparatul nu depinde doar de judecata vizuală. Utilizează camere, software și controlul mișcării pentru a reduce erorile mici înainte ca acestea să devină defecte de producție.
După corectarea vederii, capul de plasare se deplasează în poziția țintă și plasează componenta pe pasta de lipit imprimată pe plăcuțele PCB. Mișcarea trebuie să fie rapidă, dar trebuie și controlată. Prea multă forță poate deteriora componenta sau poate perturba pasta de lipit. Prea puțin control poate cauza o plasare instabilă.
Când toate componentele programate sunt plasate, PCB-ul este transferat la următorul proces, de obicei lipirea prin reflow. În acest moment, placa nu mai este doar un PCB imprimat cu pastă de lipit. A devenit o placă populată gata de lipit.
Aici devine clară valoarea procesului pick and place. Pregătește PCB-ul pentru formarea sigură a îmbinărilor de lipire în cuptorul de reflow și afectează direct stabilitatea PCBA-ului final.

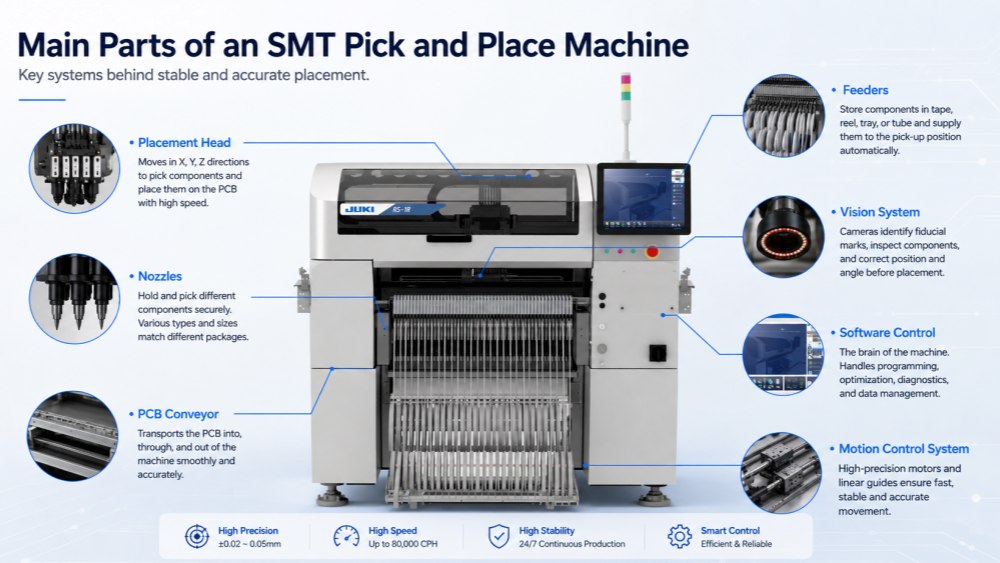

O mașină de pick and place este construită din mai multe sisteme cheie care lucrează împreună. Fiecare sistem are propria sa funcție, dar niciunul nu funcționează singur. Amplasarea stabilă depinde de coordonarea transportorului, a duzelor , de alimentare , a capului de plasare, a camerelor, a software-ului și a controlului mișcării.
Înțelegerea acestor părți principale îi ajută pe cumpărători și echipele de producție să înțeleagă mai bine de ce mașinile de plasare diferă ca viteză, precizie, stabilitate și performanță pe termen lung. De asemenea, ajută la explicarea de ce două mașini care arată similar din exterior pot funcționa foarte diferit la nivelul producției.
Cadrul mașinii oferă fundația întregului sistem. Un cadru stabil ajută la reducerea vibrațiilor în timpul mișcării de mare viteză și sprijină precizia de plasare pe termen lung. Acest lucru este deosebit de important atunci când mașina funcționează continuu în producția zilnică.
Transportorul PCB transferă plăcile în și din mașină. Acesta trebuie să ghideze PCB-ul fără probleme, să îl poziționeze corect și să suporte diferite dimensiuni de placă. Pentru unele produse, în special plăcile lungi cu LED-uri sau plăcile de control industrial mai groase, stabilitatea transportoarelor și suportul plăcii devin și mai importante.
Structura de mișcare controlează mișcarea capului de plasare. Trebuie să se miște rapid, menținând în același timp precizia repetabilă. Un sistem bun de mișcare permite mașinii să plaseze componentele eficient, fără a sacrifica stabilitatea.
Capul de plasare este partea centrală de lucru a mașinii. Se deplasează între zona de alimentare cu componente și PCB, purtând duza care alege și plasează fiecare componentă.
Duzele sunt mici, dar foarte importante. Acestea folosesc aspirarea cu vid pentru a ține componentele în timpul mișcării. Diferitele dimensiuni și forme ale componentelor pot necesita tipuri diferite de duze. Un rezistor mic cu cip și un circuit integrat mare nu pot fi întotdeauna manipulate cu aceeași duză.
Alimentatoarele furnizează componente mașinii. Cele mai comune piese SMD sunt furnizate prin alimentatoare cu bandă, în timp ce circuitele integrate mai mari sau componentele speciale pot folosi alimentatoare cu tăvi sau alimentatoare cu stick. Dacă alimentatorul nu furnizează componente fără probleme, procesul de plasare poate încetini sau deveni instabil.
Sistemul de viziune este una dintre cele mai importante părți ale unei mașini SMT de pick and place. Verifică semnele de referință ale PCB, verifică poziția componentelor și ajută la corectarea unghiului sau a decalajului înainte de plasare.
Controlul software conectează toate acțiunile mașinii împreună. Gestionează programele de plasare, bibliotecile de componente, pozițiile alimentatorului, selecția duzelor, căile de mișcare și datele de producție. Fără un software de încredere, nici măcar hardware-ul mecanic puternic nu poate oferi rezultate stabile de producție.
În producția SMT modernă, partea software devine din ce în ce mai importantă. Un software bun poate reduce timpul de configurare, poate îmbunătăți gestionarea programelor, poate sprijini trasabilitatea și poate ajuta operatorii să ruleze producția cu mai puține erori. Acesta este motivul pentru care o mașină de pick and place trebuie înțeleasă atât ca un sistem mecanic, cât și ca un sistem de control digital.

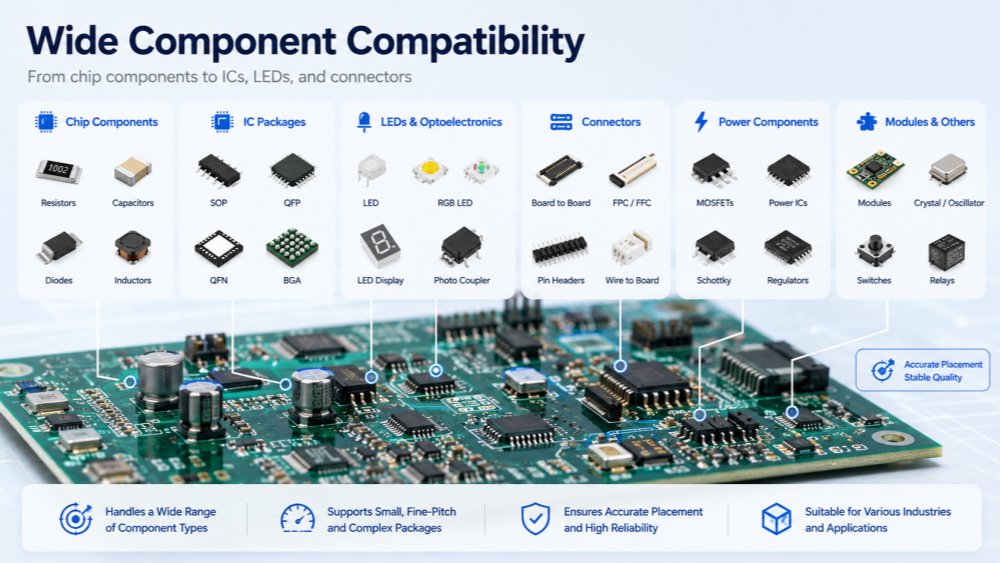

O mașină de preluare și plasare SMT este proiectată pentru a gestiona o gamă largă de componente de montare pe suprafață utilizate în asamblarea PCB-urilor. Aceste componente pot fi foarte mici, cum ar fi cipurile și condensatoarele, sau mai complexe, cum ar fi circuitele integrate, LED-urile, conectorii și modulele.
Cu toate acestea, nu orice mașină poate plasa fiecare componentă la fel de bine. Gama reală a componentelor depinde de capul de plasare al mașinii, sistemul de duze, opțiunile de alimentare, capacitatea de viziune și controlul software. Acesta este motivul pentru care înțelegerea tipurilor de componente este importantă înainte de a planifica un proces de producție SMT.
Majoritatea mașinilor SMT pick and place pot manipula componente SMD obișnuite, cum ar fi rezistențe, condensatoare, diode, tranzistori, inductori și pachete mici de circuite integrate. Aceste piese sunt de obicei furnizate în role de bandă și încărcate în alimentatoare de bandă.
Pentru asamblarea PCB standard, aceste componente reprezintă adesea cel mai mare procent din BOM. Un sistem de alimentare stabil și o preluare precisă a duzelor sunt importante deoarece mașina poate avea nevoie să plaseze mii de aceste piese în timpul unei singure execuții de producție.
Chiar dacă aceste componente par simple, consistența plasării contează în continuare. Micile schimbări, orientarea greșită sau ridicarea instabilă pot afecta calitatea lipirii după refluxare.
Pe lângă componentele standard de cip, multe mașini de pick and place pot plasa și pachete IC, cum ar fi SOP, QFP, QFN, BGA și CSP. Aceste componente necesită de obicei o aliniere mai bună a vederii, deoarece pasul lor sau zona de lipit este mai sensibilă.
Componentele LED sunt, de asemenea, amplasate pe scară largă de mașinile SMT, în special în iluminatul LED, modulele de afișare și produsele de iluminat pentru automobile. Pentru producția de LED-uri, direcția de plasare, consistența poziției și suportul plăcii sunt deosebit de importante.
Unele mașini pot gestiona, de asemenea, conectori, scuturi, module mici și alte componente cu formă specială. Aceste piese pot necesita duze speciale, alimentatoare de tăvi sau setări de plasare mai atente.
Gama de componente afectează direct ce tip de produse poate produce o fabrică. Un PCB simplu cu rezistențe și condensatori este foarte diferit de o placă complexă cu BGA, conectori, condensatori mari și circuite integrate cu pas fin.
Dacă mașina nu poate manipula anumite componente fără probleme, fabrica poate avea nevoie de plasare manuală, pași suplimentari de proces sau o configurație diferită a mașinii. Acest lucru poate reduce eficiența și crește riscul de calitate.
Din acest motiv, gama de componente nu trebuie tratată niciodată ca un mic detaliu. Este unul dintre factorii de bază care determină dacă o mașină SMT pick and place poate susține nevoile reale de producție.

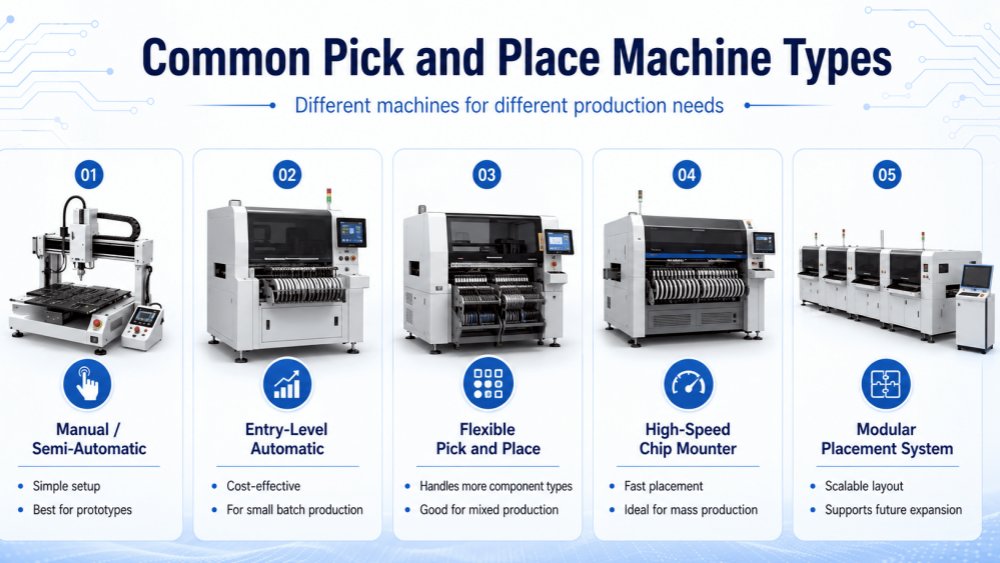

Mașinile de preluare și plasare SMT vin în diferite tipuri, deoarece producătorii de PCB au obiective de producție diferite. Unele fabrici au nevoie de o soluție low-cost pentru prototipuri. Unii au nevoie de mașini flexibile pentru producția cu amestec ridicat. Alții au nevoie de plasare de mare viteză pentru producția de masă.
Nu există un singur tip de mașină care să se potrivească fiecărei fabrici. Tipul potrivit depinde de complexitatea produsului, volumul producției, combinația de componente, aspectul fabricii și planurile viitoare de extindere.
Mașinile de preluare și plasare manuale sau semiautomate sunt adesea folosite pentru prototipuri, lucrări de reparații, proiecte de laborator sau producție în loturi foarte mici. Ele ajută la îmbunătățirea poziționării în comparație cu munca complet manuală, dar depind în continuare foarte mult de abilitățile operatorului.
Mașinile automate entry-level sunt cu un pas deasupra sistemelor manuale. Ele pot plasa automat componente conform unui program și sunt potrivite pentru fabrici mici sau linii de producție de pornire. Pentru plăci simple și rezultate moderate, acestea pot fi un punct de plecare practic.
Cu toate acestea, aceste mașini au de obicei limite în ceea ce privește viteza, capacitatea de alimentare, gama de componente și scalabilitatea pe termen lung. Sunt utile pentru producția de bază, dar pot să nu fie suficiente atunci când volumul sau complexitatea produsului crește.
Mașinile flexibile de pick and place sunt proiectate pentru fabricile care produc diferite tipuri de PCB-uri. De obicei, pot gestiona o gamă mai largă de componente, inclusiv componente de cip, circuite integrate, LED-uri, conectori și unele pachete speciale.
Acest tip de mașină este adesea folosit în producția EMS, plăci de control industriale, electronice auto și producție de volum mediu. Pentru acești clienți, flexibilitatea poate fi mai valoroasă decât urmărirea celei mai mari viteze de plasare.
O mașină flexibilă ajută la reducerea presiunii schimbărilor frecvente de produs. Oferă fabricii mai mult spațiu pentru a gestiona diferite BOM, diferite dimensiuni de PCB și diferite loturi de producție.
Montatoarele de cipuri de mare viteză sunt construite pentru viteză. Ele sunt utilizate în mod obișnuit pentru produse cu multe componente mici, cum ar fi plăci LED, electronice de larg consum, plăci de alimentare și alte aplicații de mare volum.
Sistemele de plasare modulare sunt concepute pentru fabricile care au nevoie atât de capacitate, cât și de scalabilitate. O linie poate fi configurată mai întâi cu o singură mașină, apoi extinsă cu mai multe module de plasare pe măsură ce producția crește.
Pentru fabricile SMT mai mari, o configurație comună poate combina plasarea de mare viteză cu plasarea flexibilă. Acest lucru permite liniei să plaseze rapid componente de cip mici, în timp ce încă manipulează circuite integrate, conectori și piese mai complexe, cu o mai bună flexibilitate.
Mulți oameni folosesc termenii „mașină de alegere și plasare” și „montator de cipuri” în același mod. În conversațiile zilnice SMT, acest lucru este de obicei acceptabil. Ambii termeni se referă la echipamentul folosit pentru a plasa componentele montate pe suprafață pe PCB-uri.
Dar dintr-o viziune mai practică a producției, poate exista o ușoară diferență de sens. Înțelegerea acestei diferențe îi ajută pe clienți să citească mai clar specificațiile mașinii și să evite confuzia atunci când compară echipamente.
„Mașina de alegere și plasare” este un termen mai larg. Descrie funcția de bază a mașinii: alegerea componentelor dintr-un sistem de alimentare și plasarea lor pe un PCB.
Acest termen poate fi folosit pentru multe tipuri de echipamente de plasare SMT, inclusiv mașini de bază, mașini flexibile de plasare, mașini de mare viteză și sisteme de plasare modulare.
Din acest motiv, „Mașina de preluare și plasare SMT” este adesea cel mai bun termen general atunci când se vorbește despre plasarea automată a componentelor în ansamblul PCB.
„Chip mounter” este adesea folosit pentru a descrie mașini concentrate pe plasarea componentelor de cip la viteză mare. Aceste componente pot include rezistențe, condensatoare, diode mici, LED-uri mici și alte piese SMD standard.
În multe linii SMT, un montator de cip este utilizat pentru plasarea rapidă a componentelor mai mici, în timp ce un alt montator flexibil poate gestiona circuite integrate, conectori sau componente mai complexe.
Acest lucru este obișnuit în special în producția de volum mare, unde linia este aranjată pentru a echilibra viteza și capacitatea de manipulare a componentelor.
Diferența dintre acești termeni contează, deoarece un client poate crede că o singură mașină poate gestiona perfect fiecare sarcină de plasare. În realitate, diferite mașini sunt optimizate pentru diferite locuri de muncă.
Un montator de cip de mare viteză poate fi excelent pentru plasarea a mii de componente mici, dar poate să nu fie cea mai bună alegere pentru circuite integrate complexe, conectori înalți sau componente cu formă specială. O mașină flexibilă de preluare și plasare poate să nu fie cea mai rapidă, dar poate susține o gamă mai largă de nevoi de producție.
Deci, atunci când comparați mașinile, este mai bine să priviți dincolo de nume. Întrebarea reală este dacă mașina poate gestiona dimensiunea PCB-ului, structura BOM, gama de componente și obiectivul de producție.
O mașină de preluare și plasare SMT este importantă deoarece controlează unul dintre cei mai sensibili pași ai asamblarii PCB: plasarea fiecărei componente de montare pe suprafață în poziția corectă înainte de lipire. Dacă acest pas este instabil, următorul proces de redistribuire nu poate „remedia” complet problema.
Pentru multe fabrici, mașina de pick and place este, de asemenea, punctul în care producția începe să devină cu adevărat automatizată. Reduce manipularea manuală, îmbunătățește repetabilitatea și ajută producătorii să producă PCBA-uri mai consistente la o viteză mai mare.
Plasarea manuală poate funcționa pentru prototipuri sau loturi foarte mici, dar devine dificilă atunci când PCB-ul are sute de componente sau când volumul comenzii crește. O mașină de pick and place poate plasa componente mult mai rapid și mai consecvent decât munca manuală.
Acest lucru nu numai că îmbunătățește viteza de plasare. De asemenea, ajută întreaga linie SMT să funcționeze mai bine. Când procesul de plasare este stabil, plăcile se pot deplasa continuu de la imprimare la plasare, apoi la reflux și inspecție.
Pentru producătorii care gestionează comenzi regulate de producție, acest flux stabil este foarte important. Ajută la reducerea timpului de așteptare, a corectării manuale și a întreruperilor inutile ale procesului.
În asamblarea PCB, consistența contează la fel de mult ca și viteza. O mașină poate repeta același program de plasare din nou și din nou, menținând pozițiile componentelor mai stabile pe diferite plăci și loturi de producție.
Acest lucru este util în special pentru configurații dense de PCB, circuite integrate cu pas fin, LED-uri și produse cu cerințe stricte de calitate. Când fiecare componentă este plasată cu precizie, procesul de reflux are o bază mai bună pentru formarea îmbinărilor de lipire fiabile.
Un proces stabil de alegere și plasare poate ajuta la reducerea problemelor comune legate de plasare, cum ar fi decalajul componentelor, piese lipsă, orientarea greșită sau poziționarea inconsecventă.
Asamblarea manuală depinde în mare măsură de experiența și concentrarea operatorilor. Chiar și muncitorii calificați se pot confrunta cu provocări atunci când componentele sunt foarte mici, plăcile sunt dense sau producția trebuie să continue ore lungi.
O mașină de preluare și plasare SMT utilizează coordonatele programate, alinierea vizuală și mișcarea controlată pentru a reduce această dependență. Operatorii joacă în continuare un rol important, dar munca lor se îndreaptă mai mult către configurare, monitorizare, pregătirea materialelor și controlul procesului.
Pentru fabricile în creștere, acesta este un pas mare. Face producția mai ușor de gestionat, mai ușor de repetat și mai ușor de scalat.
O mașină de alegere și plasare nu creează îmbinarea de lipit de la sine, dar calitatea plasării acesteia are un impact direct asupra rezultatului final al lipirii. Dacă o componentă nu este plasată corect înainte de reflux, defectul poate deveni vizibil numai după lipire.
De aceea, plasarea nu trebuie tratată ca un simplu pas mecanic. Este un proces care conectează alimentarea cu material, alinierea PCB, recunoașterea componentelor, starea duzelor, programarea software-ului și calitatea finală a lipirii.

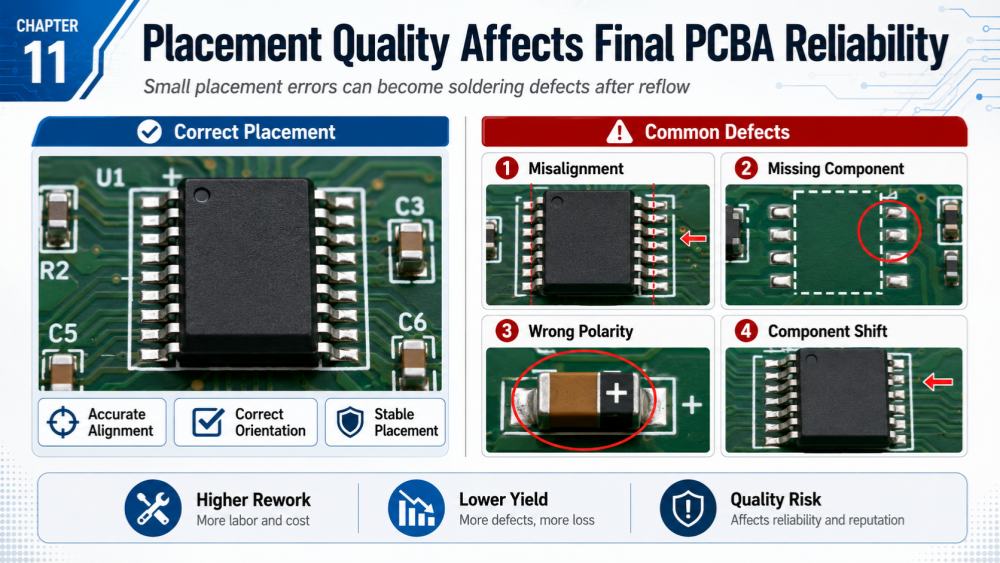

Mai multe defecte PCBA pot fi legate de procesul pick and place. Acestea pot include alinierea greșită a componentelor, componente lipsă, componente greșite, polaritate inversă, schimbarea componentelor și contact slab cu pasta de lipit.
Pentru circuitele integrate cu pas fin, chiar și un mic decalaj de plasare poate cauza lipirea punților sau îmbinările deschise după refluxare. Pentru LED-uri, direcția greșită sau inconsecvența poziției poate afecta aspectul produsului și funcția electrică. Pentru conectori sau componente mai mari, amplasarea instabilă poate duce la probleme slabe de lipire sau de asamblare.
Aceste defecte pot crește timpul de reluare, pot reduce randamentul la prima trecere și pot crea riscuri ascunse de fiabilitate dacă nu sunt controlate din timp.
Este important să înțelegeți că nu orice defecțiune după refluxare este cauzată de mașina de preluare și plasare. Calitatea SMT depinde de mai multe procese conectate.
De exemplu, imprimarea defectuoasă a pastei de lipit poate cauza lipire insuficientă, formarea de punte sau deplasarea componentelor. Un profil instabil de reflow poate duce, de asemenea, la defecte de lipire. Încărcarea incorectă a materialului, duzele uzate, alimentatoarele deteriorate sau setările greșite ale programului pot crea probleme chiar dacă mașina în sine este capabilă.
Acesta este motivul pentru care fabricile bune nu numai că întreabă: „Este mașina de plasare precisă?” De asemenea, verifică întregul proces înainte și după plasare.
Un proces stabil de alegere și plasare ajută la reducerea multor defecte evitabile. Alinierea precisă a PCB-ului, duzele curate, funcționarea lină a alimentatorului, bibliotecile corecte de componente și inspecția vizuală fiabilă susțin o mai bună calitate a plasării.
Când acești factori sunt controlați, PCB-ul intră în cuptorul de reflow cu componentele poziționate corect și consecvent. Acest lucru conferă procesului de lipire o bază mai puternică și ajută la îmbunătățirea stabilității generale a ansamblului PCB.
În termeni simpli, o bună plasare nu garantează o lipire perfectă în sine, dar o plasare proastă creează aproape întotdeauna riscuri pentru următorul proces.
O mașină de preluare și plasare SMT este doar o parte din întreaga linie SMT. Funcționează cel mai bine atunci când echipamentul din jur este, de asemenea, stabil și potrivit. În producția reală, imprimarea, plasarea, lipirea și inspecția sunt conectate ca un singur lanț.
Dacă un pas este instabil, următorul pas poate fi afectat. De aceea, producătorii ar trebui să înțeleagă nu numai mașina de pick and place în sine, ci și modul în care funcționează cu imprimanta pentru pastă de lipit, SPI, cuptorul de reflux, AOI și echipamentele de manipulare.
Înainte de plasare, imprimanta cu pastă de lipit aplică pastă de lipit pe plăcuțele PCB. Aceasta este baza pentru plasarea componentelor și formarea îmbinărilor de lipit. Dacă pasta este imprimată prea mult, prea puțin sau într-o poziție greșită, poziționarea și calitatea lipirii pot avea de suferit.
SPI, sau inspecția pastei de lipit, verifică pasta de lipit imprimată înainte de a pune componentele. Poate detecta probleme precum pastă insuficientă, pastă excesivă, compensarea pastei sau forma slabă a pastei.
Acest pas este valoros deoarece detectează din timp defectele de imprimare. Odată ce componentele sunt plasate și lipite, costul găsirii și remedierii problemelor devine mult mai mare.
După plasare, PCB-ul se mută în cuptorul de reflow. Cuptorul încălzește placa printr-un profil de temperatură controlat, permițând pastei de lipit să se topească și să formeze îmbinări de lipit între componente și plăcuțele PCB.
Mașina de pick and place trebuie să plaseze fiecare componentă cu precizie înainte să se întâmple acest lucru. Dacă o componentă este deplasată, înclinată, inversată sau așezată prost, procesul de reflux poate expune problema ca un defect vizibil.
Acesta este motivul pentru care plasarea și redistribuirea trebuie privite împreună. Amplasarea bună oferă un punct de pornire mai bun, în timp ce un cuptor stabil de reflow ajută la finalizarea corectă a procesului de lipire.
După refluxare, AOI verifică PCB-ul finit pentru defecte vizibile. Poate inspecta componentele lipsă, piese greșite, probleme de polaritate, decalaj ale componentelor, punte de lipit, lipire insuficientă și alte probleme comune.
Echipamentele de manipulare, cum ar fi încărcătoarele PCB, transportoarele, tampoanele și descărcatoarele, acceptă, de asemenea, o funcționare stabilă pe linie. Transferul lin al PCB reduce manipularea manuală și ajută la menținerea continuă a producției.
Într-o linie SMT bine planificată, fiecare mașină o acceptă pe următoarea. Mașina de pick and place este centrală, dar o producție stabilă provine din întreaga linie care lucrează împreună.

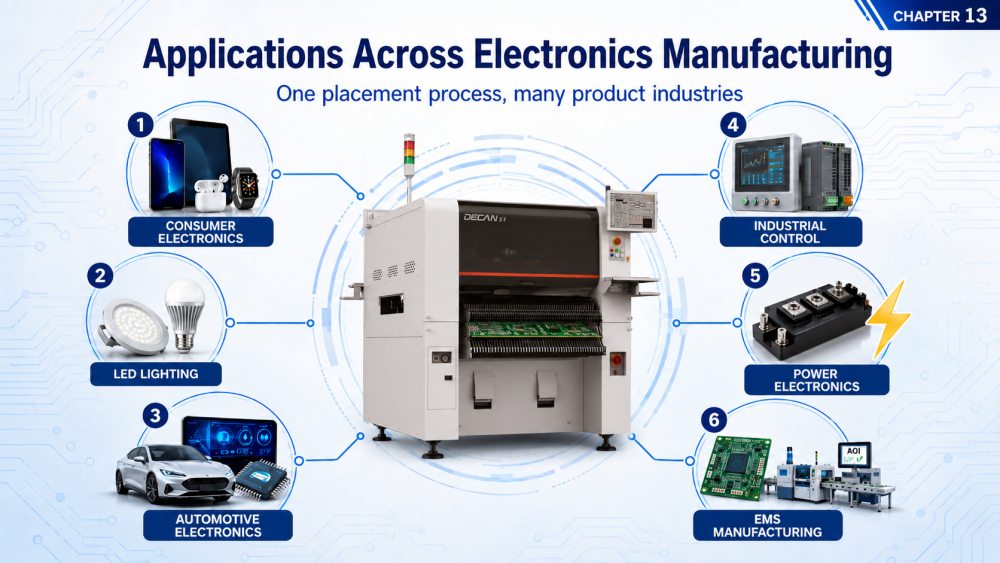

Mașinile SMT pick and place sunt utilizate în multe industrii de fabricare a electronicelor . Orice produs care utilizează componente de montare pe suprafață pe un PCB poate necesita acest tip de echipament, mai ales atunci când producția necesită viteză, consistență și calitate repetabilă.
Diferitele industrii au cerințe diferite. Unii se concentrează pe volum mare. Unii se concentrează pe acuratețe și fiabilitate. Alții au nevoie de flexibilitate deoarece produc multe modele de PCB în loturi mici sau medii.
Electronicele de larg consum folosesc adesea modele de PCB compacte cu multe componente mici. Produse precum dispozitivele inteligente, modulele de control, încărcătoarele și plăcile electronice mici necesită o plasare rapidă și precisă pentru a susține o producție stabilă.
Iluminatul cu LED este o altă aplicație comună. Becurile LED, tuburile LED, panourile LED, benzile LED și plăcile de iluminat pentru automobile necesită adesea multe componente repetate. Pentru aceste produse, consistența plasării poate afecta atât performanța electrică, cât și aspectul vizual.
În ambele industrii, mașina de preluare și plasare îi ajută pe producători să crească producția, menținând în același timp poziționarea stabilă a componentelor pe loturi mari de producție.
Electronica auto necesită de obicei o fiabilitate mai mare. Plăcile utilizate în sistemele de iluminat, controlere, senzori și module de putere pot include circuite integrate, conectori, condensatori și alte componente care trebuie plasate cu precizie.
Plăcile de control industriale au adesea un amestec mai larg de componente. Poate că nu necesită întotdeauna cea mai mare viteză, dar au nevoie de o plasare stabilă pentru diferite tipuri de componente și dimensiuni de placă.
Electronica de putere poate include componente mai mari, plăci mai groase și piese mai grele. Pentru aceste produse, procesul de plasare trebuie să susțină atât acuratețea, cât și manipularea stabilă a componentelor.
Producătorii de EMS se ocupă adesea de multe proiecte diferite ale clienților. Într-o zi pot produce plăci de control industriale, iar a doua zi pot produce module de comunicații, plăci LED sau electronice de larg consum.
Pentru acest tip de producție, flexibilitatea este foarte importantă. Mașina trebuie să accepte diferite dimensiuni de PCB, structuri BOM, pachete de componente și loturi de producție.
Acesta este motivul pentru care mașinile SMT pick and place nu sunt folosite doar pentru producția de masă. Ele sunt, de asemenea, utilizate pe scară largă în ansamblul PCB cu amestec ridicat, unde schimbarea stabilă, controlul fiabil al programului și compatibilitatea largă a componentelor sunt cheia producției zilnice.
O mașină de pick and place are nevoie de întreținere regulată pentru a menține amplasarea stabilă în timp. Chiar și o mașină de înaltă calitate poate pierde acuratețea sau eficiența dacă duzele, alimentatoarele, camerele, transportoarele sau sistemele de vid nu sunt verificate corespunzător.
Întreținerea de bază nu se referă doar la prevenirea defecțiunilor. De asemenea, ajută la reducerea erorilor de plasare, ridicarea instabilă, opririle neașteptate ale mașinii și problemele de calitate în timpul producției. Pentru orice fabrică care utilizează ansamblu SMT, întreținerea ar trebui să facă parte din rutina zilnică de producție, nu ceva făcut numai după ce apare o problemă.
Duzele contactează direct procesul de preluare a componentelor. Dacă o duză este blocată, uzată sau murdară, este posibil ca mașina să nu culeagă corect componentele sau componenta se poate deplasa în timpul mișcării. Curățarea și inspecția regulată a duzelor pot ajuta la prevenirea pieselor lipsă și a plasării instabile.
Hrănitoarele au nevoie și de atenție. Un alimentator care nu avansează ușor componentele poate provoca erori de preluare, întârzieri sau alarme repetate ale mașinii. Operatorii trebuie să verifice starea alimentatorului, mișcarea benzii, tensiunea benzii de acoperire și alimentarea cu componente înainte de începerea producției.
Sistemul de viziune ar trebui, de asemenea, menținut curat. Praful, reziduurile de flux sau condițiile slabe de iluminare pot afecta recunoașterea camerei. Camerele curate ajută mașina să citească mai precis semnele de referință și pozițiile componentelor.
Aspirația cu vid este esențială pentru preluarea stabilă a componentelor. Dacă nivelul de vid este instabil, este posibil ca duza să nu țină bine componenta. Acest lucru poate duce la căderea pieselor, la rotația componentelor sau la eșecul amplasării.
Presiunea aerului trebuie verificată în mod regulat, conform cerințelor mașinii. O mică problemă de alimentare cu aer poate crea probleme repetate de producție care sunt greu de găsit la prima vedere.
Sistemul transportor necesită, de asemenea, o mișcare lină. Dacă PCB-ul nu este transferat sau poziționat corect, precizia de plasare poate fi afectată. Verificarea lățimii șinei, a suportului plăcii, a senzorilor și a benzilor transportoare ajută la menținerea stabilă a întregului proces.
O întreținere bună nu trebuie să fie întotdeauna complicată. O rutină practică poate include curățarea zilnică, inspecția săptămânală, calibrarea regulată, backupul programului și înlocuirea pieselor uzate.
Operatorii ar trebui să înregistreze, de asemenea, alarmele repetate sau problemele de plasare. Dacă aceeași problemă apare din nou și din nou, poate indica o problemă cu alimentatorul, uzura duzei, ambalarea defectuoasă a componentelor sau o setare incorectă a programului.
O mașină de preluare și plasare bine întreținută poate funcționa mai bine, poate reduce timpul de nefuncționare și poate susține o calitate mai consecventă a ansamblului PCB.
Mulți clienți compară mai întâi mașinile de alegere și plasare după viteză, marcă sau preț. Acești factori sunt importanți, dar nu spun întreaga poveste. În producția SMT reală, performanța mașinii depinde de produs, amestecul de componente, metoda de configurare, abilitățile operatorului și controlul procesului de linie completă.
Înțelegerea neînțelegerilor comune poate ajuta fabricile să evite așteptările greșite și să ia decizii mai bune atunci când planifică producția SMT.
Viteza este importantă, dar o mașină mai rapidă nu este întotdeauna alegerea mai bună pentru fiecare fabrică. O mașină cu viteză nominală mare poate funcționa foarte bine pe plăci simple cu multe componente repetate de cip. Dar dacă produsul are multe circuite integrate, conectori, componente ale tăvii sau modificări frecvente de model, producția reală poate fi foarte diferită de numărul nominal.
Pentru producția de amestec înalt, stabilitatea, configurarea alimentatorului, gama de componente și eficiența comutării pot fi mai valoroase decât viteza maximă singură.
Acesta este motivul pentru care fabricile nu ar trebui să judece o mașină de pick and place doar de CPH. Întrebarea mai bună este dacă mașina se poate potrivi cu designul PCB real, structura BOM și programul de producție.
Unii clienți se așteaptă ca o singură mașină să se ocupe perfect de toate produsele. În realitate, diferite ansambluri de PCB necesită capacități de plasare diferite.
O placă LED simplă, o placă de control auto, un PCB pentru electronică de putere și o placă de comunicație de înaltă densitate ar putea avea nevoie de priorități de plasare diferite. Unele produse au nevoie de viteză. Unele au nevoie de o precizie mai mare. Unii au nevoie de mai multe poziții de alimentare. Unele au nevoie de un suport mai bun pentru componente mai mari sau cu forme speciale.
O mașină de pick and place poate fi foarte flexibilă, dar are totuși limite. Soluția potrivită ar trebui să se bazeze pe nevoile reale de producție, nu doar pe o descriere generală a mașinii.
O mașină de pick and place este critică, dar nu controlează calitatea SMT de la sine. Calitatea finală PCBA depinde, de asemenea, de tipărirea pastei de lipit, inspecția SPI, profilul temperaturii de reflux, inspecția AOI, manipularea materialelor și configurarea operatorului.
De exemplu, dacă tipărirea pastei de lipit este slabă, plasarea precisă poate duce totuși la defecte de lipire. Dacă profilul de reflux este instabil, o componentă bine plasată poate avea încă îmbinări de lipire slabe.
Acesta este motivul pentru care producția SMT de încredere ar trebui privită ca un proces complet. Mașina de pick and place este una dintre cele mai importante părți, dar trebuie să funcționeze împreună cu întregul SMT lin.
Nu orice fabrică începe cu o linie SMT complet automată. Unele încep cu plasarea manuală, instrumente simple sau producția în loturi mici. Dar pe măsură ce comenzile cresc, iar modelele PCB devin mai complexe, plasarea manuală devine adesea dificil de controlat.
O mașină de preluare și plasare SMT devine necesară atunci când o fabrică are nevoie de o consistență mai bună, o producție mai mare, o dependență manuală mai mică și o calitate mai repetabilă a producției.
Plasarea manuală poate fi acceptabilă pentru prototipuri simple sau cantități foarte mici. Dar când numărul componentelor crește, munca manuală devine rapid un blocaj.
Operatorii au nevoie de mai mult timp pentru a plasa fiecare componentă, a verifica direcția, a evita greșelile și a menține procesul consistent. Pe măsură ce volumul de producție crește, acest lucru devine mai greu de gestionat.
O mașină de pick and place ajută la rezolvarea acestei probleme prin plasarea automată a componentelor conform unui program. Acesta permite fabricii să treacă de la asamblarea manuală lentă la un flux de producție mai stabil.
Pe măsură ce configurațiile PCB devin mai dense, precizia plasării devine mai importantă. Componentele mici, circuitele integrate cu pas fin, LED-urile și conectorii necesită o poziționare stabilă înainte de lipirea prin reflow.
Amplasarea manuală poate varia de la operator la operator. Chiar și același operator poate avea rezultate diferite după ore lungi de lucru. Aceste mici variații pot duce la reprelucrare, presiune de inspecție și randament instabil la prima trecere.
O mașină automată de preluare și plasare îmbunătățește repetabilitatea utilizând coordonatele programate, corectarea vederii și mișcarea controlată de plasare. Acest lucru ajută fabricile să mențină o calitate mai consistentă în diferite loturi.
O fabrică poate avea nevoie de o mașină de preluare și plasare atunci când se pregătește să accepte comenzi mai mari, să reducă timpul de livrare sau să construiască o linie de producție SMT mai completă.
Acesta este adesea punctul în care planificarea producției devine mai serioasă. Fabrica trebuie să se gândească la dimensiunea PCB-ului, tipurile de componente, rezultatul țintă, imprimarea pastei de lipit, lipirea prin reflux, inspecție și extinderea viitoare.
În această etapă, mașina de pick and place nu este doar un echipament. Devine parte din capacitatea de producție pe termen lung a fabricii. Alegerea configurației potrivite poate ajuta fabrica să crească cu mai puține probleme de proces mai târziu.
După ce ați înțeles ce face o mașină de ridicare și plasare SMT, următoarea întrebare este de obicei mai practică: ce fel de mașină sau configurație de producție este potrivită pentru o fabrică reală?
Nu există un răspuns de încredere fără informații de bază de producție. O soluție de alegere și plasare ar trebui să fie planificată în jurul PCB-ului real, a listei de componente, a volumului de producție, a aspectului fabricii și a obiectivelor de producție pe termen lung. Fără aceste detalii, selecția mașinii poate deveni cu ușurință o presupunere bazată doar pe viteză sau preț.
Pentru mulți producători, alegerea unei mașini pick and place este, de asemenea, începutul planificării unei linii SMT complete. Mașina trebuie să funcționeze cu imprimanta pentru pastă de lipit, SPI, cuptorul de refluxare, AOI, echipamente de manipulare și, uneori, cu procese ulterioare DIP sau de acoperire. Acesta este motivul pentru care o vizualizare completă este importantă de la început.
Prima informație necesară este PCB-ul în sine. Lungimea plăcii, lățimea, grosimea, designul panoului și forma specială a plăcii afectează configurația mașinii.
BOM-ul este la fel de important. Acesta arată ce componente trebuie să fie plasate, câte piese sunt utilizate și ce tipuri de pachete sunt incluse. O placă cu în mare parte rezistențe și condensatori poate avea cerințe de mașină foarte diferite față de o placă cu BGA, QFN, conectori, LED-uri, scuturi sau componente cu formă specială.
Aceste detalii îi ajută pe ingineri să înțeleagă nevoile de alimentare, cerințele duzelor, cerințele de vedere, dificultatea de plasare și volumul de lucru real de producție. Două PCB-uri pot arăta similare ca dimensiune, dar dacă o placă are mai multe componente sau pachete mai complexe, soluția de plasare necesară poate fi complet diferită.
O soluție bună nu ar trebui să răspundă doar nevoilor de producție de astăzi. De asemenea, ar trebui să se potrivească cu fluxul complet de producție SMT. Producția țintă, schimburile de lucru, mixul de produse, cerințele de inspecție și planurile de extindere viitoare influențează toate configurația finală a echipamentului.
De exemplu, o mașină de ridicare și plasare de mare viteză poate să nu aducă valoare reală de producție dacă imprimanta, cuptorul de refluxare, AOI sau sistemul de manipulare nu pot ține pasul. În același mod, o mașină de plasare flexibilă poate fi mai potrivită pentru fabricile care produc multe modele de PCB în loturi mai mici.
Acesta este motivul pentru care selecția mașinii ar trebui să fie asociată cu planificarea completă a liniei. Scopul nu este doar de a alege o singură mașină, ci de a construi o linie de producție care să funcționeze fără probleme de la încărcarea PCB-ului până la lipire, inspecție, descărcare și extinderea ulterioară a procesului.
Pentru fabricile noi sau producătorii în expansiune, este adesea dificil să judeci mașina potrivită doar dintr-un catalog. Producția reală necesită experiență cu diferite industrii, tipuri de PCB, pachete de componente, configurații din fabrică și cerințe de proces.
ICT sprijină clienții cu soluții complete SMT, DIP și linii de acoperire conformă. În loc să privească mașina de preluare și plasare ca pe un singur echipament, ICT evaluează întregul proces de producție, inclusiv imprimarea pastei de lipit, plasarea componentelor, lipirea prin reflow, inspecția, manipularea, asamblarea prin orificiu și cerințele de acoperire atunci când este necesar.
Cu experiență în proiecte în multe industrii și tipuri de produse, TIC poate ajuta producătorii să planifice o soluție mai practică bazată pe informații despre PCB, structura BOM, capacitatea țintă, buget și extinderea viitoare. Acest lucru face ca proiectul să fie mai sigur, mai precis și mai ușor de scalat ulterior.
O mașină de preluare și plasare SMT este mult mai mult decât o mașină care mută componente de la alimentatoare la un PCB. Este echipamentul de bază care conectează tipărirea pastei de lipit, plasarea componentelor, lipirea prin reflow și inspecția finală într-un proces complet de asamblare SMT.
Înțelegând cum funcționează, ce piese include, ce componente poate plasa și cum cooperează cu alte echipamente SMT, producătorii pot lua decizii mai bune atunci când planifică producția de ansamblu PCB.
Pentru fabricile noi, înțelegerea mașinii de pick and place ajută la construirea unei imagini clare a producției SMT. Acesta explică de ce poziționarea PCB-ului, stabilitatea alimentatorului, starea duzelor, alinierea vederii și controlul software-ului contează în funcționarea zilnică.
Pentru fabricile în creștere, această înțelegere ajută și la identificarea riscurilor de proces. Dacă plasarea este instabilă, este posibil ca problema să nu provină dintr-un singur punct. Poate fi legat de materiale, programare, alimentatoare, întreținere, calitatea imprimării, controlul refluxului sau configurarea completă a liniei SMT.
Acesta este motivul pentru care cunoștințele de bază ale mașinilor nu sunt utile numai pentru începători. De asemenea, ajută echipele de producție să comunice mai bine, să depaneze mai rapid și să planifice procese de asamblare mai stabile.
O mașină de pick and place poate îmbunătăți viteza, repetabilitatea și precizia plasării, dar nu funcționează singur. Ansamblul stabil de PCB depinde de linia completă, inclusiv de imprimanta cu pastă de lipit, SPI, cuptorul de reflow, AOI, echipamentul de manipulare și managementul producției.
În multe fabrici, linia SMT este doar o parte a procesului complet de fabricație. Unele produse necesită, de asemenea, inserare prin IMER, lipire prin val, lipire selectivă, curățare PCBA, acoperire conformă, întărire sau inspecție finală. Dacă aceste procese nu sunt luate în considerare devreme, fabrica se poate confrunta cu probleme de aspect, blocaje în proces sau investiții suplimentare mai târziu.
Din acest motiv, cea mai bună planificare a producției SMT ar trebui să privească întotdeauna dincolo de o singură mașină. Ar trebui să ia în considerare fluxul complet de producție, de la prima intrare PCB până la PCBA final asamblat și protejat.
ICT oferă mai mult decât mașini SMT unice. În calitate de furnizor complet de soluții de producție electronică, ICT sprijină clienții cu linii de producție SMT, linii DIP, linii de acoperire conformă, sisteme de manipulare PCBA, echipamente de inspecție și planificare completă a producției din fabrică.
Pentru clienții care aleg o mașină de pick and place, ICT poate ajuta, de asemenea, la evaluarea configurației complete a liniei SMT pe baza nevoilor reale de producție. Aceasta include dimensiunea PCB-ului, BOM, gama de componente, ținta de ieșire, cerințele de inspecție, spațiul din fabrică, bugetul și planurile de extindere viitoare.
Cu experiență în multe industrii și aplicații ale produselor, TIC ajută producătorii să construiască linii de producție practice, stabile și scalabile. Indiferent dacă proiectul începe cu o singură mașină de pick and place sau cu o soluție completă SMT, DIP și fabrică de acoperire, scopul este același: să ajute clienții să treacă de la selecția echipamentelor la o producție fiabilă, cu mai puține riscuri.
O mașină de preluare și plasare SMT este o mașină automată care plasează componente de montare la suprafață pe plăci de circuite imprimate în timpul asamblarii PCB. Preia componentele din alimentatoare, tăvi sau tuburi, le verifică poziția cu un sistem de viziune și le plasează pe plăcuțele PCB corecte. Această mașină este utilizată în mod obișnuit în fabricile de electronice, producția EMS, liniile de iluminat cu LED-uri, electronicele auto și producția de plăci de control industrial. Pentru o producție stabilă, ar trebui să funcționeze împreună cu o imprimantă cu pastă de lipit, un cuptor de reflux, AOI și alte echipamente de linie SMT.
O mașină SMT de preluare și plasare funcționează prin încărcarea PCB-ului, recunoașterea semnelor de referință, alegerea componentelor din alimentatoare, corectarea poziției componentelor prin alinierea vizuală și plasarea fiecărei piese pe PCB. Procesul este controlat de software și repetat continuu în timpul producției. Acest lucru permite mașinii să plaseze componente SMD mici, circuite integrate, LED-uri și alte pachete cu viteză și consistență mai bune decât plasarea manuală. Pentru cele mai bune rezultate, fabricile ar trebui să pregătească date precise ale BOM, fișiere PCB și configurarea corectă a alimentatorului înainte de producție.
O mașină de preluare și plasare SMT poate plasa multe componente cu montare la suprafață, inclusiv rezistențe, condensatoare, diode, tranzistoare, circuite integrate, LED-uri, QFP, QFN, BGA, conectori și module mici. Gama reală a componentelor depinde de modelul mașinii, tipul de alimentare, sistemul de duze, sistemul de viziune și precizia de plasare. O placă LED simplă poate avea nevoie doar de plasare standard de cip, în timp ce plăcile de control pentru automobile sau industriale pot necesita suport pentru circuite integrate și conectori mai mari. Înainte de a selecta o mașină, fabricile ar trebui să examineze cu atenție lista BOM și pachetul de componente.
Da, în multe discuții de producție SMT, o mașină de pick and place și un montator de cip se referă la echipamente similare. Ambele sunt folosite pentru a plasa componente de montare la suprafață pe PCB-uri. Diferența este că „mașină de alegere și plasare” este un termen mai larg, în timp ce „montator de cipuri” se referă adesea la mașini axate pe plasarea de mare viteză a componentelor mici de cip, cum ar fi rezistențe, condensatoare și LED-uri. Pentru fabricile care produc produse PCB mixte, este mai bine să verificați gama de componente ale mașinii, capacitatea de alimentare și capacitatea de viziune în loc să vă bazați doar pe nume.
O fabrică ar trebui să utilizeze o mașină automată de preluare și plasare atunci când plasarea manuală devine prea lentă, inconsecventă sau dificil de controlat. Acest lucru se întâmplă de obicei atunci când volumul PCB crește, dimensiunea componentelor devine mai mică sau produsul necesită repetabilitate stabilă. Plasarea automată este utilă pentru fabricile EMS, producția de LED-uri, electronicele de larg consum, electronicele auto și ansamblul PCB industrial. Ajută la reducerea dependenței manuale și îmbunătățește fluxul de producție. Pentru fabricile noi sau în expansiune, ICT poate ajuta la revizuirea dimensiunii PCB, a BOM, a ieșirii țintă și a cerințelor complete ale liniei SMT înainte de a planifica o soluție.
