În fabricație, SMT reprezintă tehnologia de montare a suprafeței . Această tehnologie a revoluționat industria de fabricație electronică, permițând producerea de dispozitive electronice mai compacte, mai eficiente și mai fiabile. SMT permite asamblarea componentelor electronice direct pe suprafața plăcilor de circuite imprimate (PCB), spre deosebire de metoda mai veche de introducere a componentelor în găuri găurite de pe PCB (cunoscute sub numele de tehnologie prin gaură).
Tehnologia de montare a suprafeței a devenit standardul în fabricarea electronică datorită avantajelor sale în automatizare, reducerea mărimii și creșterea complexității circuitului. Înțelegerea SMT, procesele sale și aplicațiile este crucială pentru oricine este implicat în proiectarea și fabricarea electronică.
Tehnologia de montare a suprafeței (SMT) este o metodă folosită la fabricarea electronică pentru a plasa componente electronice direct pe suprafața plăcilor de circuit imprimate (PCB). Componentele SMT, cunoscute și sub denumirea de dispozitive de montare a suprafeței (SMD) , sunt de obicei mai mici și mai ușoare decât componentele prin gaură, care trebuie introduse în găuri pre-găurite pe un PCB.
Miniaturizare : SMT permite componente mult mai mici, ceea ce înseamnă că mai multe componente pot fi plasate pe un PCB, permițând modele mai complexe și compacte.
Automatizare prietenoasă : Componentele SMT pot fi plasate și lipite automat folosind mașini de mare viteză, reducând forța de muncă manuală și creșterea vitezei de producție.
Performanță electrică îmbunătățită : SMT reduce distanța pe care semnalele trebuie să o parcurgă între componente, îmbunătățind performanța electrică și reducând interferența electromagnetică (EMI).
Eficiența costurilor : Deoarece SMT permite producția automată, reduce costurile forței de muncă și minimizează deșeurile de materiale.
Dimensiunea și greutatea componentelor : Componentele SMT sunt mult mai mici și mai ușoare în comparație cu componentele prin gaură, permițând proiecte de dispozitive mai compacte.
Procesul de asamblare : SMT se bazează pe mașini automate pentru a plasa componente pe suprafața PCB, în timp ce tehnologia prin găuri necesită adesea lipirea manuală a componentelor în găuri.
Rezistență mecanică : componentele prin gaură oferă o rezistență mecanică mai bună datorită conexiunilor de îmbinare prin intermediul PCB, ceea ce le face ideale pentru componente care necesită o durabilitate mai mare. SMT, pe de altă parte, este suficient pentru majoritatea aplicațiilor în care stresul mecanic este minim.
Integritatea semnalului : SMT oferă o mai bună integritate a semnalului, în special pentru semnalele de înaltă frecvență, din cauza cablurilor mai scurte și a inductanței parazite reduse și a capacității.

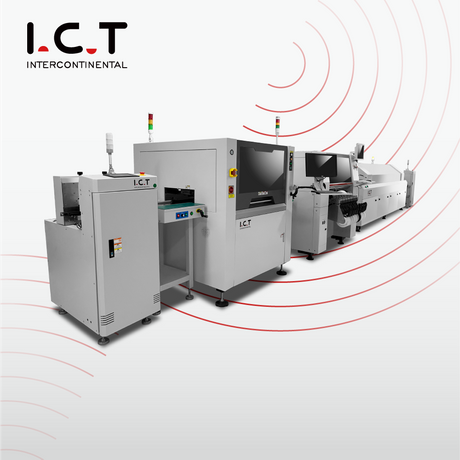

Procesul de fabricație SMT implică mai multe pași precise pentru a asigura plasarea și lipirea corespunzătoare a componentelor pe PCB -uri. Iată o imagine de ansamblu detaliată a fiecărui pas implicat în procesul de fabricație SMT:
Primul pas în ansamblul SMT este aplicarea pastei de lipit pe PCB. Paste de lipit este un amestec de bile minuscule de lipit și flux, ceea ce ajută la curgerea și legătura de lipit la cablurile componente și plăcuțele PCB. Această pastă este aplicată pe PCB folosind o imprimantă de stencil sau ecran care depune cu precizie pasta pe zonele în care vor fi plasate componente.
Pregătirea stencilului : un stencil metalic cu deschideri corespunzătoare plăcuțelor de pe PCB este plasat peste placă.
Depunerea pastei : Pasta de lipit este răspândită peste stencil cu un racletă, umplând deschiderile stencilului cu pastă.
Înlăturarea stencilului : stencilul este ridicat cu atenție, lăsând depozite de pastă de lipit pe plăcuțele PCB.
După aplicarea pastei de lipit, următorul pas este plasarea precisă a componentelor SMT pe PCB. Acest lucru se face de obicei folosind o mașină automatizată numită o mașină de pick-and-loc.
Alimentator pentru componente : Mașina Pick-and-Place este echipată cu alimentatoare care conțin diverse componente SMT.
Pickup component : mașina folosește duze de vid pentru a ridica componente din alimentatoare.
Plasare precisă : cu ajutorul unui sistem de camere pentru aliniere, mașina plasează fiecare componentă pe plăcuțele acoperite de paste de lipit de pe PCB.
Odată ce toate componentele sunt plasate pe PCB, ansamblul suferă un proces de lipire de reflow pentru a atașa permanent componentele. Această etapă implică încălzirea ansamblului pentru a topi pasta de lipit, crearea unei conexiuni electrice și mecanice solide între componente și PCB.
Zona de preîncălzire : PCB -ul este încălzit treptat la o temperatură chiar sub punctul de topire al pastei de lipit. Acest pas ajută la eliminarea oricărei umidități și pregătește placa pentru lipire.
Zona de înmuiere : Temperatura este menținută constant pentru a activa fluxul și stabilizarea în continuare a ansamblului.
Zona Reflow : Temperatura este ridicată deasupra punctului de topire al pastei de lipit, permițând lipitului să se topească și să curgă în jurul cablurilor și plăcilor componente.
Zona de răcire : PCB -ul este răcit treptat pentru a solidifica îmbinările de lipit, asigurând o legătură puternică între componente și PCB.
După lipirea Reflow, PCB -ul asamblat suferă mai multe proceduri de inspecție și testare pentru a asigura calitatea și funcționalitatea. Tehnicile comune de inspecție includ:
Inspecție optică automată (AOI) : folosește camere pentru a inspecta vizual PCB pentru defecte de lipit, componente lipsă, alinieri necorespunzătoare sau alte probleme.

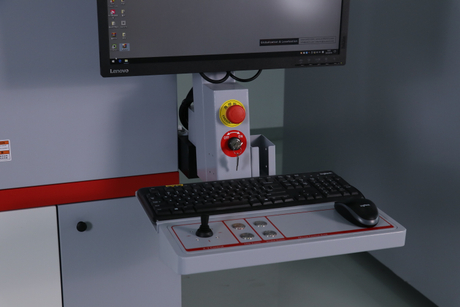

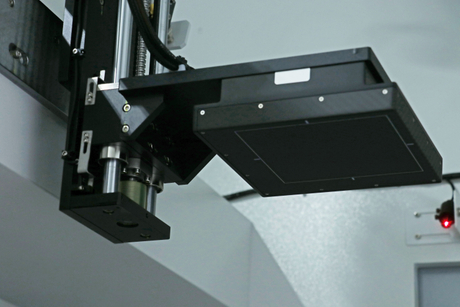

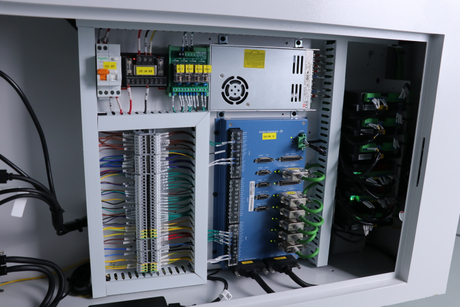

Inspecție cu raze X : utilizat pentru inspecția îmbinărilor de lipit ascunse, în special pentru componentele cu cabluri sub pachet, cum ar fi tablourile de grilă cu bilă (BGA).
Testarea în circuit (I.C.T) : testarea electrică a PCB pentru a verifica dacă toate componentele sunt plasate corect, lipite și funcționale.
Dacă se găsesc defecte sau probleme în timpul inspecției, PCB poate suferi reelaborare sau reparații. Aceasta implică eliminarea și înlocuirea componentelor defecte sau a re-consolidului articulațiilor defecte. Reelaborarea este de obicei efectuată manual folosind fiare de lipit sau stații de refacere a aerului cald.
După trecerea tuturor inspecțiilor, PCB -urile sunt asamblate în produsele lor finale, care pot implica pași suplimentari precum atașarea conectorilor, a incintelor și a altor piese mecanice. Produsul final este supus testării funcționale pentru a se asigura că îndeplinește toate specificațiile și funcționează corect.
Adoptarea SMT a dus la numeroase avantaje în producția de electronice:
Densitate mai mare și miniaturizare : SMT permite o densitate mai mare a componentelor pe PCB -uri, permițând proiectarea unor dispozitive electronice mai mici, mai ușoare și mai compacte. Acest lucru este deosebit de important în electronica de consum, dispozitivele medicale și aplicațiile aerospațiale în care spațiul și greutatea sunt factori critici.
Producție automată : Procesul SMT este foarte automatizat, ceea ce reduce costurile forței de muncă și crește viteza de producție. Mașinile automatizate de preluare și loc și cuptoarele de reflow pot funcționa continuu, ceea ce duce la un randament și eficiență mai mare.
Performanță electrică îmbunătățită : Componentele SMT au cabluri mai scurte și inductanță și capacitate parazită mai mică, ceea ce îmbunătățește integritatea semnalului și reduce zgomotul, în special în circuitele de înaltă frecvență.
Eficiența costurilor : dimensiunea mai mică a componentelor SMT are ca rezultat, în general, costuri mai mici de materiale. În plus, automatizarea procesului SMT reduce nevoia de forță de muncă manuală, reducând în continuare costurile de fabricație.
Fiabilitate și durabilitate : Componentele SMT sunt mai puțin predispuse la stres mecanic și vibrații, deoarece sunt lipite direct pe suprafața PCB. Acest lucru face ca SMT să fie adecvat pentru aplicații care necesită o fiabilitate și durabilitate ridicată, cum ar fi electronica auto și militară.
În timp ce SMT oferă multe avantaje, există și provocări și considerații de care trebuie să țineți cont:
Manipularea și depozitarea componentelor : Componentele SMT sunt mici și delicate, necesitând o manipulare și depozitare atentă pentru a preveni deteriorarea și contaminarea.
Considerații de proiectare a PCB : SMT necesită un design precis PCB pentru a asigura dimensiuni adecvate și distanțare pentru lipirea fiabilă. Aceasta include considerente pentru gestionarea termică și asigurarea unei autorizații adecvate pentru refacere și inspecție.
Gestionarea termică : Componentele SMT pot genera căldură semnificativă, în special în ansamblurile dens ambalate. Strategiile eficiente de gestionare termică, cum ar fi utilizarea VIA-urilor termice și a căldurii, sunt esențiale pentru a preveni supraîncălzirea și a asigura fiabilitatea pe termen lung.
Gestionarea defectelor : defectele comune în ansamblul SMT includ poduri de lipit, tombstonament și îmbinări insuficiente de lipit. Producătorii trebuie să implementeze procese robuste de inspecție și control al calității pentru a detecta și aborda aceste probleme.
Sensibilitate la umiditate : Unele componente SMT sunt sensibile la umiditate și pot necesita procese speciale de manipulare și coacere pentru a elimina umiditatea înainte de lipire. Nerespectarea umidității poate duce la defecte de lipire și deteriorarea componentelor.
Tehnologia de montare a suprafeței (SMT) a devenit piatra de temelie a producției de electronice moderne, datorită capacității sale de a sprijini miniaturizarea, automatizarea și performanțele electrice îmbunătățite. Înțelegerea procesului SMT, de la aplicația de paste de lipit până la lipirea și controlul calității, este esențială pentru oricine este implicat în proiectarea și fabricarea electronică. În timp ce SMT oferă numeroase avantaje, acesta prezintă, de asemenea, provocări care necesită o planificare și execuție atentă. Prin abordarea acestor provocări și folosind beneficiile SMT, producătorii pot produce dispozitive electronice de înaltă calitate, de înaltă calitate, care răspund cerințelor pieței de astăzi.
