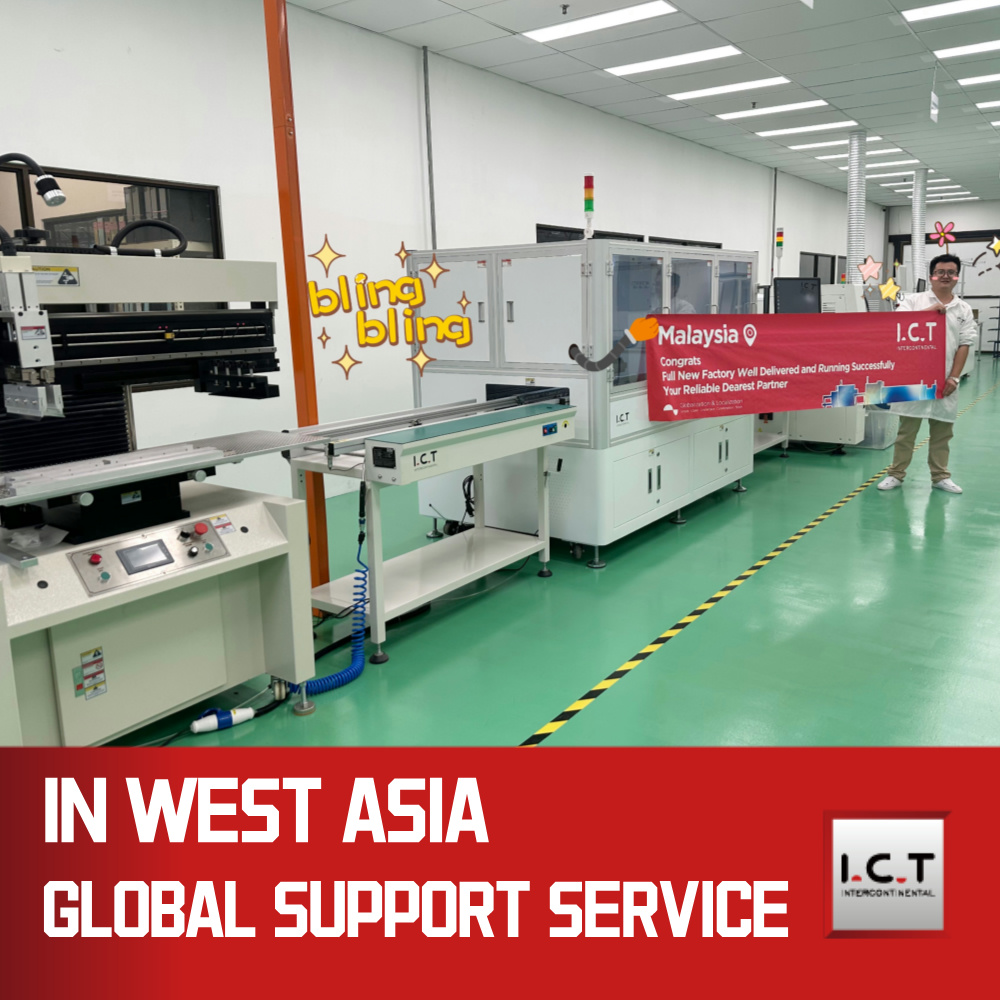

Doriți să vă creșteți eficiența producției de electronice? Proiectarea liniei SMT potrivite este crucială pentru succes. O linie SMT integrează mai multe procese, inclusiv tipărirea pastei de lipit, plasarea componentelor, lipirea prin reflow și sistemele de inspecție.
Designul adecvat are un impact semnificativ asupra eficienței, calității și costurilor. În această postare, vom explora cum să proiectăm eficient o linie SMT, concentrându-ne pe opțiunile de aspect, nivelurile de automatizare și factorii esențiali ai plăcii. Veți descoperi, de asemenea, informații de la ICT, un lider în soluții inteligente SMT.
Proiectarea unei eficientă linii SMT necesită o gândire atentă la obiectivele de producție. Înțelegerea acestor obiective vă ajută să vă modelați alegerile de design. Iată câteva aspecte cheie de luat în considerare.
Volum de producție: volum mare vs. volum scăzut
Volumul de producție joacă un rol semnificativ în determinarea aspectului și a nivelului de automatizare a liniei dumneavoastră SMT.
● Producție de mare volum: pentru producătorii care vizează producția de masă, eficiența este primordială. Acest lucru înseamnă adesea să optați pentru sisteme complet automatizate. Aceste linii pot funcționa continuu, reducând costurile cu forța de muncă și crescând debitul. De exemplu, soluțiile complet automatizate ale ICT, cum ar fi imprimanta ICT-5151, sunt concepute pentru a gestiona loturi mari în mod eficient.
● Producție cu volum redus: În schimb, producția cu volum redus implică adesea mai multe procese manuale. Acest lucru este comun în crearea de prototipuri sau comenzile personalizate. Aici, flexibilitatea este cheia. Mașinile semi-automate pot fi utilizate pentru a permite schimbări rapide între diferite produse. Această adaptabilitate ajută la satisfacerea diferitelor cerințe ale clienților fără timpi de nefuncționare semnificativi.
Alinierea designului liniei dvs. SMT cu obiectivele dvs. de afaceri este crucială. Acesta asigură că capacitățile dumneavoastră de producție îndeplinesc cerințele pieței. Iată cum să abordezi asta:
1. Cerințele pieței: înțelegerea tendințelor actuale ale pieței vă ajută să decideți asupra produselor pe care să vă concentrați. De exemplu, dacă există o creștere a cererii pentru dispozitive inteligente, linia dvs. SMT ar trebui să fie capabilă să producă eficient componente pentru aceste produse.
2. Tipuri de produse: Produse diferite necesită abordări diferite. PCB-urile de înaltă densitate pot avea nevoie de mașini de plasare avansate, în timp ce modelele mai simple pot funcționa cu modele de bază. Cunoașterea tipurilor de produse pe care intenționați să le fabricați vă va ghida în alegerea echipamentului.
3. Scalabilitate: pe măsură ce afacerea dvs. crește, linia dvs. SMT ar trebui să se adapteze. Design-urile modulare permit upgrade-uri și extinderi ușoare. Aceasta înseamnă că puteți adăuga mașini sau funcții noi fără a revizui întregul sistem.
Aspect de design | Producție cu volum mare | Producție cu volum redus |
Nivel de automatizare | Sisteme complet automatizate | Sisteme semi-automate sau manuale |
Flexibilitate | Mai puțin flexibil, axat pe eficiență | Foarte flexibil pentru schimbări rapide |
Structura costurilor | Cost mai mic pe unitate datorită dimensiunii | Cost mai mare pe unitate, dar adaptabil |
Nevoile de echipamente | Mașini avansate pentru viteză | Mașini de bază cu suport manual |
Luând în considerare acești factori, puteți crea o linie SMT completă, care să îndeplinească atât obiectivele de producție actuale, cât și viitoare. Această abordare atentă nu numai că va spori eficiența, ci și calitatea generală a produsului.
Amintiți-vă, designul potrivit se aliniază îndeaproape cu obiectivele dvs. specifice de afaceri și cu nevoile pieței. Concentrându-vă pe volumul de producție și aliniindu-l cu obiectivele dvs., ați pregătit scena pentru o linie SMT de succes.
Alegerea aspectului potrivit pentru linia dvs. SMT este crucială. Afectează eficiența, viteza de producție și fluxul general de lucru. Să explorăm trei opțiuni comune de aspect: design liniar, în formă de U și modular.
Descriere și avantaje
Un aspect liniar este unul dintre cele mai simple modele. Acesta organizează mașinile în linie dreaptă, permițând un flux simplu de materiale.
● Simplitate: Acest design este ușor de implementat și gestionat.
● Monitorizare ușoară: operatorii pot supraveghea cu ușurință întregul proces, identificând rapid blocajele.
Cele mai bune cazuri de utilizare
Aspectele liniare funcționează cel mai bine pentru medii de producție cu volum mare și amestec redus. De exemplu, atunci când se fabrică cantități mari din același produs, acest aspect maximizează eficiența. Eficientizează operațiunile, reducând timpul de configurare și minimizând risipa.
Descriere și beneficii
Aspectul în formă de U oferă un design compact, apropiind stațiile de lucru. Acest aspect îmbunătățește comunicarea și colaborarea între membrii echipei.
● Economie de spațiu: forma în U utilizează eficient spațiul de podea, permițând mai multe mașini într-o zonă mai mică.
● Eficiență în manipularea materialelor: Reduce distanța pe care trebuie să o parcurgă materialele, accelerând producția.
Scenarii pentru Advantage
Acest aspect este deosebit de benefic pentru echipamentele modulare ale TIC. Atunci când este nevoie de flexibilitate, designul în formă de U permite ajustări rapide. Este ideal pentru mediile în care diferite produse sunt produse în loturi mai mici, oferind un echilibru între viteză și adaptabilitate.
Explicația proiectelor modulare
Aspectele modulare se concentrează pe flexibilitate și scalabilitate. Acestea constau din stații de lucru independente care pot fi rearanjate după cum este necesar.
● Flexibilitate: Acest design permite schimbări rapide între diferite produse.
● Adaptabilitate: Dacă nevoile de producție se modifică, puteți modifica cu ușurință aspectul fără timpi de nefuncționare semnificativi.
Beneficii pentru medii cu amestec ridicat și cu volum redus
Aspectele modulare strălucesc în setări cu mix mare și volum redus. Acestea permit producătorilor să răspundă rapid la cerințele pieței. De exemplu, dacă este introdusă o nouă linie de produse, aceasta poate fi integrată în aspectul existent cu o întrerupere minimă.
Când selectați un aspect pentru linia dvs. SMT, luați în considerare mai mulți factori:
● Spațiu: Evaluați aspectul unității dvs. și spațiul disponibil.
● Flux de lucru: Asigurați-vă că proiectarea susține un flux eficient de material.
● Tipuri de produse: diferite produse pot necesita configurații diferite.
Exemple de implementări reușite
ICT a implementat cu succes diverse machete în diferite industrii. De exemplu, în electronica auto, ei folosesc adesea modele în formă de U pentru a spori eficiența. În schimb, producția de produse electronice de larg consum de multe ori beneficiază de modele liniare.
Tip de aspect | Cel mai bun pentru | Beneficii cheie |
Liniar | Volum mare, amestec redus | Simplitate, ușurință în monitorizare |
În formă de U | Loturi flexibile, mai mici | Manevrare eficientă, care economisește spațiu |
Modular | Mix mare, volum redus | Schimbări rapide, adaptabilitate |
Selectarea aspectului potrivit este esențială pentru optimizarea liniei SMT. Fiecare opțiune are avantaje unice, iar înțelegerea lor vă ajută să luați decizii informate.
Atunci când proiectați o linie SMT, înțelegerea nivelurilor de automatizare este esențială. Alegerea între sistemele manuale, semi-automate și complet automate afectează eficiența și capacitățile de producție. Să defalcăm aceste opțiuni și să vedem cum se potrivesc cu obiectivele tale de producție.
Sisteme manuale
Sistemele manuale se bazează în mare măsură pe operatorii umani pentru sarcini.
● Flexibilitate: permit ajustări rapide și sunt ideale pentru rulări cu volum redus.
● Costuri inițiale mai mici: Investiția inițială este mai mică, ceea ce o face potrivită pentru startup-uri sau prototipuri.
Sisteme semi-automate
Sistemele semi-automate realizează un echilibru între procesele manuale și complet automatizate.
● Implicarea operatorului: Aceste sisteme necesită o intervenție umană, care poate accelera producția, oferind totuși flexibilitate.
● Ideal pentru loturi mici: excelent pentru companiile care produc produse variate în cantități mai mici.
Sisteme complet automate
Sistemele complet automatizate gestionează totul de la început până la sfârșit.
● Eficiență: funcționează continuu, maximizând debitul.
● Consecvență: liniile automate produc o calitate constantă, reducând erorile umane.
ICT oferă soluții avansate de automatizare, cum ar fi ICT-5151 și ICT-SM481 Plus. Aceste mașini sporesc semnificativ eficiența producției, permițând producătorilor să țină pasul cu cererea ridicată.
Sistemele manuale și semi-automate sunt alegeri excelente pentru scenarii specifice:
● Loturi mici și prototipuri: dacă produceți cantități mici sau testați noi modele, sistemele manuale oferă flexibilitatea necesară.
● Costuri inițiale mai mici: Aceste sisteme necesită mai puține investiții inițiale, făcându-le accesibile pentru întreprinderile mai mici.
De exemplu, un startup care dezvoltă produse electronice unice ar putea beneficia de o configurare semi-automată. Le permite să se adapteze rapid la modificările de proiectare fără a se angaja într-o linie complet automatizată.
Liniile SMT complet automatizate oferă mai multe avantaje, în special pentru producția de volum mare:
● Economii de costuri: În timp ce investiția inițială este mai mare, automatizarea reduce costurile cu forța de muncă în timp.
● Eficiență sporită: liniile automate pot funcționa 24/7, sporind semnificativ producția.
● Calitate constantă: Cu mai puțină intervenție umană, probabilitatea apariției defectelor scade.
Soluțiile complet automatizate ale ICT, cum ar fi ICT-5151 și ICT-SM481 Plus, exemplifică aceste beneficii. Se integrează perfect în fluxurile de lucru existente, oferind performanță fiabilă și rezultate de înaltă calitate.
Pentru a menține calitatea într-o linie SMT, integrarea sistemelor de inspecție este esențială.
● Rolul AOI și SPI: Sistemele de inspecție optică automată (AOI) și de inspecție a pastei de lipit (SPI) ajută la detectarea defectelor la începutul procesului.
● Asigurarea calității: Aceste sisteme asigură că componentele sunt plasate corect și că lipirea este aplicată uniform.
Tehnologiile de inspecție ale TIC joacă un rol crucial în reducerea defectelor. Prin implementarea acestor sisteme, producătorii pot surprinde probleme înainte ca acestea să escaladeze, asigurând produse de înaltă calitate.
Nivel de automatizare | Caracteristici cheie | Cele mai bune cazuri de utilizare |
Manual | Flexibilitate ridicată, costuri mai mici | Prototipări, producție în volum redus |
Semiautomat | Implicarea operatorului, cost moderat | Loturi mici, produse variate |
Complet automat | Eficiență ridicată, calitate constantă | Producție în volum mare |
Alegerea nivelului de automatizare potrivit pentru linia dvs. SMT este esențială. Fiecare opțiune are beneficii unice, iar înțelegerea lor vă ajută să vă aliniați capacitățile de producție cu obiectivele dvs. de afaceri.
La proiectarea unei linii SMT, mai mulți factori de placă influențează semnificativ eficiența generală și calitatea producției. Înțelegerea acestor factori vă poate ajuta să vă optimizați procesele și să îmbunătățiți fiabilitatea produsului.
Importanța dimensiunii panoului
Dimensiunea panoului este crucială în liniile SMT. Afectează direct aspectul, selecția mașinii și eficiența generală a producției.
● Maximizarea spațiului: panoul adecvat permite o mai bună utilizare a spațiului de lucru. Acest lucru poate duce la creșterea debitului și la reducerea deșeurilor.
● Compatibilitate: Asigurați-vă că panourile dvs. se potrivesc bine în mașinile utilizate în linia dvs. SMT. Această compatibilitate minimizează problemele de manipulare și îmbunătățește fluxul de lucru.
Ghid pentru o panelizare eficientă
Pentru a maximiza spațiul și eficiența, luați în considerare următoarele recomandări:
● Dimensiuni standard: Folosiți dimensiunile panourilor standard ale industriei atunci când este posibil. Acest lucru facilitează integrarea cu echipamentele existente.
● Proiectare pentru manipulare: Asigurați-vă că panourile sunt proiectate pentru o manipulare ușoară, minimizând riscul de deteriorare în timpul transportului prin linia SMT.
● Optimizați aspectul: Aranjați componentele pe panouri pentru a minimiza nevoia de repoziționare în timpul asamblarii.
Rolul personalului fiduciar
Fiduciile sunt puncte de referință care ajută la plasarea precisă a componentelor pe PCB-uri. Ele sunt esențiale pentru menținerea alinierii în timpul asamblarii.
● Precizie: Plasarea corectă de referință asigură poziționarea corectă a componentelor, reducând șansele de aliniere greșită.
● Eficiență: oferind puncte de referință clare, punctele de referință simplifică procesul de configurare pentru mașinile automate.
Cele mai bune practici pentru proiectarea fiduciară
Pentru a asigura o asamblare fiabilă, urmați aceste bune practici pentru proiectarea fiduciară:
● Mărime și formă: Folosiți o dimensiune și o formă standard pentru repere pentru a asigura consistența în diferitele plăci.
● Plasare: Poziționați punctele de referință departe de zonele componente pentru a evita interferența în timpul procesului de asamblare.
● Contrast: Asigurați-vă că punctele de referință au un contrast ridicat față de suprafața PCB pentru o detectare ușoară de către sistemele de inspecție.
Importanța degajării marginilor
Distanța la margine se referă la distanța dintre marginea PCB-ului și componente. Acest factor este vital pentru manipularea mașinii și performanța termică.
● Manevrarea mașinii: spațiul adecvat la margini previne deteriorarea componentelor în timpul procesării. De asemenea, permite mașinilor să prindă și să transporte cu ușurință plăcile.
● Performanță termică: spațiu suficient ajută la menținerea uniformă a încălzirii în timpul procesului de reflux, reducând riscul de defecte.
Echilibrarea masei termice
Echilibrarea masei termice este esențială pentru obținerea unor condiții optime de reflow.
● Încălzire uniformă: Asigurați-vă că designul PCB permite o încălzire uniformă în timpul fazei de reflux. Acest lucru previne probleme precum lipirea de punte sau îmbinările de lipire la rece.
● Selectarea materialelor: Alegeți materiale care susțin transferul eficient de căldură, contribuind la profiluri termice consistente în timpul producției.
Factorul de bord | Considerații cheie | Impact asupra liniei SMT |
Panelizare | Dimensiuni standard, design pentru manipulare | Maximizează spațiul, îmbunătățește fluxul de lucru |
Plasamentul Fiducial | Mărime, formă și contrast | Îmbunătățește precizia de plasare a componentelor |
Clearance la margine | Distanța de la marginea PCB | Previne deteriorarea, susține performanța termică |
Masa termica | Încălzire uniformă, selecție material | Reduce defectele, asigură calitatea |
Acordând atenție acestor factori de placă, puteți îmbunătăți semnificativ designul și eficiența liniei dvs. SMT. Fiecare element joacă un rol în asigurarea producției de înaltă calitate și a asamblarii fiabile.
Controlul calității este o componentă vitală a oricărei linii SMT. Acesta asigură că produsele îndeplinesc standardele cerute și ajută la prevenirea defectelor costisitoare. Să explorăm defectele comune, strategiile lor de prevenire și importanța implementării unor măsuri solide de control al calității.
Prezentare generală a defectelor potențiale
În asamblarea SMT, în timpul producției pot apărea mai multe defecte. Unele dintre cele mai comune includ:
● Lipire insuficientă: Aceasta apare atunci când nu există suficientă lipire aplicată, ceea ce duce la conexiuni electrice slabe.
● Alinierea greșită: este posibil ca componentele să nu fie plasate corect, ceea ce duce la performanțe slabe sau defecțiuni.
Strategii de detectare precoce și prevenire
Pentru a minimiza aceste defecte, este esențial să implementați sisteme eficiente de control al calității. Iată câteva strategii:
● Inspecții regulate: Efectuați verificări frecvente în timpul procesului de asamblare pentru a detecta problemele din timp.
● Instruirea operatorilor: Asigurați-vă că operatorii sunt bine instruiți în manipularea mașinilor și înțelegerea defectelor potențiale.
● Utilizarea tehnologiei: Integrați sisteme avansate de monitorizare pentru a detecta anomaliile în timp real. Acest lucru poate reduce semnificativ șansele ca defectele să treacă neobservate.
Importanța SPI și AOI
Inspecția pastei de lipit (SPI) și inspecția optică automată (AOI) sunt cruciale pentru menținerea calității înalte pe întreaga linie SMT.
● SPI: Această tehnologie verifică cantitatea și plasarea pastei de lipit pe PCB înainte de a pune componentele. Ajută la identificarea lipirii insuficiente înainte de procesul de refluxare.
● AOI: După ce componentele sunt plasate, sistemele AOI inspectează poziţionarea corectă şi calitatea lipirii. Ele pot prinde dezechilibre și defecte care ar putea compromite ansamblul.
Îmbunătățirea continuă prin analiza datelor
Utilizarea analizei datelor este esențială pentru îmbunătățirea continuă a controlului calității.
● Bucle de feedback: implementați bucle de feedback pentru a analiza datele defectelor și pentru a identifica tendințele. Acest lucru permite ajustări proactive ale proceselor.
● Tehnologia TIC: ICT oferă soluții avansate care integrează instrumente de analiză a datelor în linia SMT. Aceste instrumente ajută producătorii să urmărească valorile de performanță și să îmbunătățească calitatea în timp.
Măsura de control al calității | Scop | Beneficii |
SPI | Verifică aplicarea pastei de lipit | Previne lipirea insuficientă |
Aoi | Inspectează amplasarea componentelor și lipirea | Detectează nealinierea și defectele |
Analiza datelor | Analizează tendințele defectelor | Sprijină îmbunătățirea continuă |
Concentrându-se pe controlul calității, producătorii pot spori semnificativ fiabilitatea liniilor lor SMT. Implementarea acestor măsuri nu numai că reduce defectele, ci și îmbunătățește eficiența generală și satisfacția clienților.
Proiectarea liniei SMT potrivite implică o analiză atentă a aspectului, nivelurilor de automatizare și factorilor de placă.
Fiecare element joacă un rol crucial în eficiența și calitatea producției.
Optimizarea designului liniei SMT vă poate spori semnificativ avantajul competitiv.
O linie SMT bine proiectată nu numai că îmbunătățește productivitatea, dar asigură și o producție de înaltă calitate.
R: Cele mai obișnuite machete sunt modele liniare, în formă de U și modulare, fiecare potrivită pentru diferite nevoi de producție.
R: Nivelurile mai ridicate de automatizare măresc eficiența prin reducerea forței de muncă manuale și minimizarea erorilor, ceea ce duce la o producție mai rapidă.
R: Luați în considerare dimensiunea panoului, tipurile de componente, nivelul de automatizare și sistemele de inspecție pentru a asigura compatibilitatea și eficiența.
R: Implementați sisteme SPI și AOI, efectuați inspecții regulate și analizați datele defectelor pentru îmbunătățirea continuă.
R: Panelizarea maximizează spațiul, îmbunătățește manipularea și permite utilizarea eficientă a resurselor în timpul producției.
