Tehnologia de montare a suprafeței (SMT) este o piatră de temelie a producției de electronice moderne, facilitând producerea de dispozitive electronice compacte, eficiente și fiabile. Înțelegerea SMT necesită explorarea istoriei sale, compararea acesteia cu alte tehnologii și examinarea diferitelor aplicații și dispozitive ale acesteia. Acest ghid oferă o imagine de ansamblu cuprinzătoare a SMT, de la evoluția sa până la aplicațiile sale în ansamblul PCB.
Tehnologia de montare a suprafeței (SMT) a apărut la sfârșitul anilor 1960 ca o soluție la limitările tehnicilor tradiționale de montare prin găuri. Inițial, SMT a fost dezvoltat pentru a satisface cererea din ce în ce mai mare de miniaturizare în electronică, determinată de avansarea rapidă a tehnologiei și de necesitatea unor dispozitive electronice mai mici și mai eficiente.
În anii 1980, SMT a obținut adoptarea pe scară largă din cauza progreselor în materiale și procese de fabricație. Componentele SMT timpurii au fost mai mari și mai puțin fiabile, dar, în timp, tehnologia a evoluat cu inovații în pasta de lipit, ambalajele componente și procesele de asamblare automată. Dezvoltarea PCB-urilor de interconectare de înaltă densitate (HDI) și introducerea de mașini avansate de pick-and-loc a accelerat în continuare adoptarea SMT.
Astăzi, SMT este metoda dominantă folosită la fabricarea electronică, permițând producerea de dispozitive complexe, de înaltă performanță, care sunt mai mici și mai rentabile în comparație cu tehnologia tradițională prin gaură.
Viitorul SMT este pregătit pentru o inovație continuă, determinată de cererea pentru dispozitive electronice și mai mici, mai puternice și mai eficiente. Tendințele emergente includ:
Materiale avansate: Dezvoltarea de noi materiale și substraturi de lipit pentru a îmbunătăți performanța și fiabilitatea.
Miniaturizarea: reducerea suplimentară a dimensiunilor componentelor pentru a se adapta tendinței în creștere a electronicelor miniaturizate.
Imprimare 3D: integrarea tehnologiei de imprimare 3D pentru a permite proiecte de PCB mai complexe și personalizabile.
Automatizare și AI: utilizarea sporită a automatizării și a inteligenței artificiale în liniile de producție SMT pentru a îmbunătăți precizia, eficiența și controlul calității.
Aceste progrese vor conduce probabil următorul val de inovație în fabricarea electronică, solidificând în continuare rolul SMT în industrie.
Tehnologia prin gaură (THT) implică introducerea componentelor de conducere prin găuri în PCB și lipirea acestora pe partea opusă. Această metodă a fost predominantă înainte de SMT și este cunoscută pentru conexiunile sale mecanice robuste. Cu toate acestea, componentele ocupă mai mult spațiu și sunt mai puțin potrivite pentru aplicații de înaltă densitate.
Tehnologia de montare a suprafeței (SMT) , pe de altă parte, implică plasarea componentelor direct pe suprafața PCB, eliminând nevoia de găuri. Aceasta rezultă în:
Densitate mai mare a componentelor: SMT permite un design mai compact, care găzduiește mai multe componente pe un singur PCB.
Performanță îmbunătățită: căile electrice mai scurte din SMT reduc întârzierile semnalului și interferența.
Producție automată: SMT este foarte compatibil cu procesele de fabricație automate, îmbunătățind eficiența producției.
În timp ce SMT oferă avantaje semnificative, THT este încă utilizat în anumite aplicații în care robustetea și rezistența mecanică sunt critice, cum ar fi în conectori și componente mari de putere.
Tehnologia Chip-on-Board (COB) implică montarea jetoanelor cu semiconductor gol direct pe PCB și apoi conectarea acestora cu legături de sârmă sau denivelări de lipit. Spre deosebire de SMT, care folosește componente preambalate, COB oferă:
Integrare mai mare: COB permite proiecte mai compacte și poate fi utilizată pentru a crea circuite de înaltă densitate cu mai puține interconectări.
Eficiența costurilor: COB poate reduce costurile de ambalare și asamblare în comparație cu SMT, în special pentru producția pe scară largă.
Cu toate acestea, tehnologia COB are, de asemenea, limitări, cum ar fi:
Asamblare complexă: Procesul COB este mai complex și necesită o manipulare precisă a chipsurilor goale.
Gestionarea termică: Proiectele COB necesită adesea soluții îmbunătățite de gestionare termică datorită montării directe a jetoanelor.
SMT rămâne mai frecvent datorită ușurinței sale de utilizare, compatibilității cu procesele automate și versatilității în gestionarea unei game largi de tipuri de componente.
Înțelegerea SMT implică, de asemenea, familiarizarea cu diverse abrevieri înrudite:
Dispozitivul de montare a suprafeței (SMD) se referă la orice componentă electronică proiectată pentru tehnologia de montare a suprafeței. SMD -urile includ rezistențe, condensatoare și circuite integrate care sunt montate direct pe suprafața PCB.
Adaptorul de montare a suprafeței (SMA) este un tip de adaptor utilizat pentru conectarea componentelor montare la suprafață la echipamentele de testare standard sau alte PCB-uri. Conectorii SMA sunt utilizați în mod obișnuit în aplicațiile RF și cu microunde.
Conectorul de montare a suprafeței (SMC) este un tip de conector conceput pentru ansamblul SMT. Conectorii SMC oferă conexiuni fiabile pentru aplicații de înaltă frecvență și de mare viteză.
Pachetul de montare a suprafeței (SMP) se referă la un tip de ambalaj utilizat pentru componentele SMT. SMP -urile sunt concepute pentru a optimiza dimensiunea și performanța dispozitivelor electronice prin minimizarea amprentei ambalajului.
Echipamentele de montare a suprafeței (IMM) cuprinde utilajele și instrumentele utilizate în producția SMT, inclusiv imprimante de paste de lipit, mașini de pick-and-loc și cuptoare de reflow.
Dispozitivele SMT vin sub diferite forme, fiecare funcționând diferite funcții în circuitele electronice:
Dispozitivele electromecanice includ componente care combină funcții electrice și mecanice. Exemple sunt relee, comutatoare și conectori. În SMT, aceste dispozitive sunt montate direct pe PCB, oferind conexiuni fiabile și funcții de control.
Componentele pasive nu necesită o sursă de energie externă pentru a funcționa și includ rezistențe, condensatoare și inductori. Versiunile SMT ale acestor componente sunt compacte și contribuie la miniaturizarea generală a dispozitivelor electronice.
Componentele active sunt cele care necesită putere externă pentru a funcționa, cum ar fi tranzistoarele, diodele și circuitele integrate (ICS). Versiunile SMT ale componentelor active sunt cruciale pentru funcționarea și funcționalitatea circuitelor electronice, permițând procesarea complexă și amplificarea semnalului.
SMT este utilizat în diferite industrii datorită versatilității și eficienței sale. Aplicațiile cheie includ:
Electronică de consum: smartphone -uri, tablete și purtabile.
Automotive: sisteme de infotainment, caracteristici de siguranță și unități de control.
Dispozitive medicale: echipamente de diagnostic, dispozitive de monitorizare și dispozitive implantabile.
Telecomunicații: echipamente de rețea, dispozitive de procesare a semnalului și sisteme de comunicații wireless.
SMT oferă numeroase avantaje față de alte tehnici de fabricație:
Densitate mai mare a componentelor: permite plasarea mai multor componente pe un PCB, rezultând dispozitive mai mici și mai compacte.
Performanță îmbunătățită: Căile electrice mai scurte reduc întârzierile semnalului și interferența electromagnetică.
Ansamblu automat: SMT este foarte compatibil cu liniile de producție automate, îmbunătățind eficiența producției și reducând costurile forței de muncă.
Eficiență din punct de vedere al costurilor: reduce costurile materiale și de producție din cauza dimensiunilor mai mici ale componentelor și a utilizării eficiente a spațiului PCB.
În ciuda numeroaselor sale avantaje, SMT are unele limitări:
Asamblare complexă: necesită o plasare precisă și aliniere a componentelor, care pot fi dificile pentru părți foarte mici sau delicate.
Gestionarea termică: Componentele SMT pot genera mai multă căldură și necesită soluții avansate de răcire.
Reparație și refacere: Componentele SMT sunt mai dificil de înlocuit sau de reparație în comparație cu componentele prin gaură, în special pentru plăci de înaltă densitate.

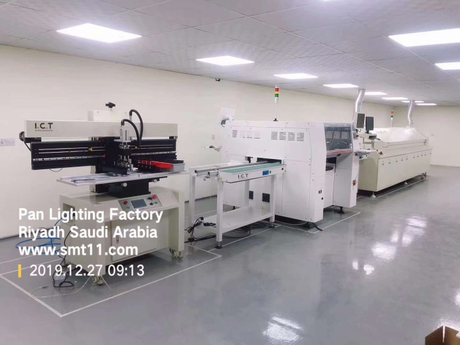

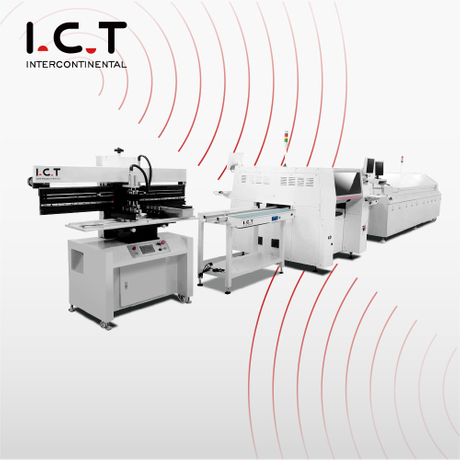

Ansamblul PCB folosind SMT implică mai mulți pași cheie:
Aplicație de paste de lipit: Aplicarea pastei de lipit pe PCB folosind un stencil.

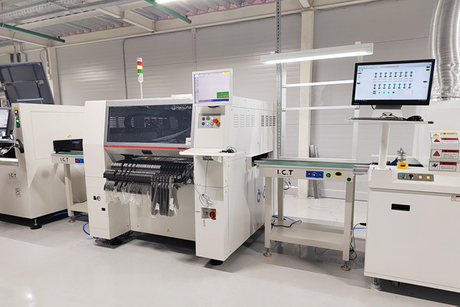

Plasarea componentelor: utilizarea mașinilor de preluare și loc pentru a poziționa componentele pe PCB.
Reflow Soluție: Încălzirea PCB -ului într -un cuptor Reflow pentru a topi pasta de lipit și a forma conexiuni electrice.
Inspecție și testare: Utilizarea tehnicilor precum inspecția optică automată (AOI) și inspecția cu raze X pentru a verifica calitatea ansamblului.
Acest proces asigură că dispozitivele electronice sunt asamblate cu precizie și fiabilitate, respectând standardele înalte necesare tehnologiei moderne.
