Vă întrebați de ce randamentul dvs. SMT este scăzut și cum să reduceți refacerea? Nu ești singur. Mulți producători se confruntă cu provocări în obținerea unor rate de randament ridicat din cauza unor defecte comune, cum ar fi bridge -ul de lipit, tombstoning -ul și lipirea insuficientă. În acest blog, vom explora cauzele principale ale acestor probleme și vom oferi sfaturi practice pentru a vă îmbunătăți procesul SMT. Indiferent dacă sunteți un profesionist experimentat sau un nou pe teren, alăturați -ne în timp ce ne scufundăm în soluții care vă pot ajuta să stimulați randamentul și să reduceți la minimum refacerea.
Știind cum funcționează randamentul SMT și ratele de reelaborare ajută echipele să reducă costurile și să îmbunătățească stabilitatea producției.
Randamentul SMT, adesea numit primul randament de trecere (FPY), arată procentul de inspecție de trecere a plăcilor pentru prima dată. Măsoară câte ansambluri avansează fără refacere. FPY ridicat indică un proces stabil, controlat. Semnale FPY scăzute Probleme recurente în imprimarea, plasarea sau reflow -ul lipitului de lipit.
Randamentează legături îndeaproape cu reelaborarea, resturile și producția de producție. Un randament scăzut crește reelaborarea, care consumă forță de muncă și materiale. Ratele de refacere ridicate producția lentă, creând blocaje care reduc debitul și eficiența fabricii. Defectele excesive pot duce la resturi dacă reelaborarea nu reușește, crescând costurile de deșeuri.
Randamentul scăzut crește forța de muncă pentru refacere și inspecții suplimentare. Fiecare ciclu de reelaborare înseamnă că operatorii petrec timp pentru a repara plăci în loc să producă altele noi. Crește inspecția trebuie să verifice unitățile reparate, adăugând orelor de muncă. Deșeurile de materiale cresc atunci când plăcile au nevoie de piese de schimb, de lipit sau de flux în timpul refacerii. Reelaborarea frecventă poate deteriora PCB -urile, transformându -le în resturi, ceea ce duce la componente irosite și timp de procesare.
Randamentul scăzut are, de asemenea, impact asupra timpilor de plumb și a livrării clienților. Producția încetinește pe măsură ce liniile gestionează reelaborarea, întârzind ieșirea. Clienții care așteaptă livrarea se pot confrunta cu timpi de plumb mai lungi, riscând comenzile pierdute și dăunând reputației fabricii.
| Efectul | factor al |
|---|---|
| Muncă | Re -reparat și inspecții sporite |
| Material | Mai multe resturi, deșeuri de materiale mai mari |
| Perioada de graţie | Timpuri de livrare mai lungi către clienți |
Problemele de paste de lipit sunt o cauză comună a randamentului scăzut în SMT. Lipirea insuficientă poate duce la conexiuni slabe. Punerea de lipit se întâmplă atunci când lipitul curge între tampoane distanțate. Balling -ul de lipit este atunci când se formează bile mici de lipit pe PCB. Aceste defecte rezultă adesea din proiectarea necorespunzătoare a stencilului, folosind tipul de paste greșit sau parametrii de imprimare incorecte.
Precizia plasării componentelor este crucială. Alinierea necorespunzătoare apare atunci când componentele nu sunt plasate corect pe plăcuțe. Tombstoning se întâmplă când un capăt al unei componente se ridică de pe tampon. Îndepărtarea este atunci când componentele nu sunt aliniate corect. Aceste probleme se datorează adesea preciziei mașinilor de referință sau a variațiilor ambalajelor componente.
Defecte de lipire de reflow randament de impact. Îmbrăcămintea de lipit la rece se întâmplă atunci când lipirea nu se topește complet. Golurile sunt spații goale din articulația de lipit. Defectele din cap în pilot (șold) apar atunci când lipitul nu udă complet componenta. Aceste probleme sunt de obicei cauzate de profiluri de reflow incorecte, de urzeală PCB sau de oxidarea componentelor.
PCB -ul slab și calitatea componentelor pot scădea un randament. PCB -urile deformate îngreunează formarea conexiunilor bune de lipit. Oxidarea componentelor sau contaminarea poate preveni lipirea corespunzătoare. Dispozitivele sensibile la umiditate (MSD) pot afecta, de asemenea, calitatea de lipire, dacă nu sunt gestionate corect.
Inspecția și testarea pot avea impact asupra randamentului. Positivii falși în inspecția optică automată (AOI) pot duce la refacere inutilă. Defectele nedetectate ar putea provoca eșecuri în câmp. Inspecția și testarea exactă sunt esențiale pentru reducerea refacerii și îmbunătățirea randamentului.
Calitatea materialului este un factor cheie în randamentul SMT. Finisarea suprafeței PCB afectează lipirea. Condițiile slabe de depozitare pot degrada materialele. Calitatea componentelor contează și ea. Componentele de calitate scăzută sunt mai susceptibile să provoace defecte. De exemplu, componentele oxidate pot să nu se lipească corect. Dispozitivele sensibile la umiditate (MSD) necesită stocare controlată pentru a preveni paginii de război. Inspectarea materialelor primite pentru defecte poate prinde probleme timpuriu, reducând riscul de defecte în timpul producției.
Setările procesului de impact asupra randamentului. Parametrii de imprimare trebuie să fie precise. Viteza de plasare afectează precizia componentelor. Setările profilului Reflow Determinați calitatea articulației de lipit. Setările incorecte pot duce la defecte precum îmbinările de lipit la rece sau pridarea de lipit. De exemplu, o viteză prea rapidă de plasare poate provoca aliniere necorespunzătoare, în timp ce un profil de reflow necorespunzător poate duce la lipit insuficient. Reglarea fină a acestor parametri pe baza cerințelor specifice ale PCB și componentele poate îmbunătăți semnificativ randamentul.
Problemele echipamentelor pot scădea un randament. Calibrarea asigură că mașinile funcționează corect. Întreținerea regulată previne defecțiunile. Echipamentele nealiniate sau uzate pot provoca defecte. De exemplu, o mașină de pick-and-loc calibrată necorespunzător poate greși componentele. Verificarea și reglarea regulată a echipamentelor asigură performanțe constante. Utilizarea unor instrumente avansate, cum ar fi sistemele de inspecție a pastei de lipit (SPI) poate ajuta la prinderea problemelor la începutul procesului, reducând probabilitatea de defecte care să ajungă la etape ulterioare.
Eroarea umană este un alt factor. Operatorii pot face greșeli în timpul manipulării. Reelaborarea poate introduce noi defecte. Instruirea adecvată și procedurile clare reduc erorile. De exemplu, manipularea componentelor cu îngrijire previne deteriorarea. Ghiduri clare privind procedurile de reelaborare pot reduce la minimum introducerea de noi defecte. Implementarea tehnicilor de rezistență la erori, cum ar fi utilizarea jigurilor sau a corpurilor, poate ajuta, de asemenea, la reducerea erorilor operatorului.
Prin abordarea acestor cauze principale, producătorii pot îmbunătăți randamentul SMT și pot reduce reelaborarea. Fiecare factor joacă un rol crucial în asigurarea producției de înaltă calitate, de la manipularea materialelor până la optimizarea procesului și întreținerea echipamentelor.
Pentru a stimula randamentul SMT, începeți cu imprimarea pastei de lipit. Alegerea grosimii potrivite a stencilului și a designului diafragmei este crucială pentru depunerea precisă a lipitului. De exemplu, ar putea fi necesar un stencil mai gros pentru componente mai mari, în timp ce unul mai subțire funcționează mai bine pentru piesele cu pitch fin. Controlul vâscozității pastei asigură un flux constant, iar condițiile de depozitare adecvate împiedică uscarea sau contaminarea pastei. Utilizarea sistemelor de inspecție a pastei de lipit (SPI) poate prinde defecte din timp, economisind timp și reducând refacerea. Sistemele SPI oferă feedback în timp real, permițându-vă să ajustați procesul de imprimare din zbor.
Precizia plasării componentelor este esențială pentru reducerea defectelor. Calibrați în mod regulat mașinile de preluare și locul pentru a vă asigura că funcționează în toleranță. Utilizați sisteme de aliniere a vederii pentru a minimiza deplasarea greșită, în special pentru componentele mici sau complexe. Lucrând îndeaproape cu furnizorii pentru a gestiona calitatea ambalajelor componente asigură că piesele se potrivesc bine pe PCB. De exemplu, componentele cu dimensiuni consistente și ambalaje de înaltă calitate sunt mai puțin susceptibile să se schimbe în timpul plasării.
Profilele de reflow au nevoie de o ajustare atentă pentru a asigura lipirea constantă. Setați profiluri pe baza tipului de paste de lipit și a densității componentelor. De exemplu, o pastă cu un punct de topire mai mare ar putea necesita un profil diferit decât unul cu un punct de topire mai mic. Monitorizați zonele cuptorului și viteza transportoarelor îndeaproape pentru a asigura chiar încălzirea pe PCB. Utilizarea termocuplelor pentru profilarea termică în timp real în timpul producției ajută la identificarea și corectarea punctelor calde sau reci la cuptor, asigurând lipirea constantă.
Strategiile de inspecție trebuie să echilibreze sensibilitatea și precizia pentru a reduce falsurile pozitive și a prinde defecte reale. Reglați setările de inspecție optică automatizată (AOI) pentru a reduce falsurile pozitive, ceea ce poate duce la refacere inutilă. Utilizați inspecția cu raze X pentru componente complexe, cum ar fi BGA și QFN, unde sunt frecvente îmbinările de lipit ascunse. Întreținerea regulată a echipamentelor menține instrumentele de inspecție exacte și fiabile, asigurându -se că defectele sunt prinse din timp și constant.
Manipularea și stocarea materialelor are un impact semnificativ asupra randamentului. Stocați dispozitive sensibile la umiditate (MSD) în medii controlate pentru a preveni deteriorarea umidității. Inspectați PCB -urile și componentele primite pentru oxidare sau warpage, care poate afecta lipirea și plasarea componentelor. Depozitarea și inspecția corespunzătoare asigură materialele gata pentru producție, reducând defectele și refacerea. De exemplu, stocarea PCB -urilor într -un mediu uscat și rece împiedică paginii de război, în timp ce inspecția componentelor la sosire poate prinde oxidarea din timp.
Concentrându -vă pe aceste zone, puteți reduce semnificativ reelaborarea SMT și îmbunătățiți randamentul general. Fiecare pas, de la optimizarea imprimării pastei de lipit până la implementarea strategiilor eficiente de inspecție, joacă un rol crucial în asigurarea producției de înaltă calitate.
| acțiunii | categoriei cu randament scăzut |
|---|---|
| Optimizați imprimarea pastei de lipit | Alegeți grosimea corectă a stencilului - utilizați SPI pentru detectarea timpurie a defectelor |
| Îmbunătățiți precizia plasării componentelor | Calibrați în mod regulat mașini - utilizați sisteme de aliniere a vederii |
| Profiluri de reflow-ton-ton | Setați profiluri pe baza tipului de paste - monitorizați zonele cuptorului |
| Implementați strategii eficiente de inspecție | Reglați sensibilitatea AOI - utilizați radiografie pentru componente complexe |
| Controluri de materiale și depozitare | Stocați MSDS în mod corespunzător - inspectați materialele primite |
Controlul procesului statistic (SPC) este un instrument puternic pentru menținerea stabilității procesului SMT. Prin monitorizarea continuă a valorilor cheie, cum ar fi volumul pastei de lipit, alinierea stencilului și precizia plasării componentelor, SPC ajută la identificarea variațiilor din timp. Setarea limitelor de control vă permite să detectați abateri înainte de a duce la defecte. Graficele SPC oferă informații vizuale asupra tendințelor procesului, permițând ajustări proactive pentru a menține linia de producție care funcționează fără probleme și constant.
Analiza tendințelor de randament este esențială pentru identificarea modelelor de defecte recurente. Urmărirea randamentului în timp, puteți observa dacă defectele cresc sau scad. Această analiză ajută la identificarea celor mai frecvente probleme, permițându -vă să vă concentrați eforturile de îmbunătățire acolo unde sunt necesare cel mai mult. De exemplu, dacă observați o creștere constantă a defectelor de legare la lipire, puteți investiga designul stencilului sau parametrii de imprimare a pastei de lipit pentru a aborda cauza principală.
Sistemele de execuție de fabricație (MES) oferă urmărirea în timp real a datelor de defecte și de reelaborare. Aceste sisteme surprind informații așa cum se întâmplă pe linia de producție, permițând răspunsuri rapide la problemele emergente. MES se poate integra cu alte instrumente precum SPC pentru a oferi o viziune cuprinzătoare a procesului dvs. de fabricație. Datele în timp real vă permit să luați decizii în cunoștință de cauză, să optimizați fluxurile de lucru și să reduceți timpul de oprire. Utilizând MES, puteți îmbunătăți eficiența generală a producției și randamentul.
Un producător de electronice de top a fost înrădăcinat cu probleme de tombstoning, unde componentele s -au ridicat de pe plăcuțe în timpul lipitului de reflow. Acest defect a fost deosebit de răspândit în componente mici, pasive. Echipa a decis să investigheze profilul de reflow, ajustând ratele rampei de temperatură și temperaturile maxime. Prin reglarea fină a acestor parametri, aceștia au reușit să reducă tombstotonarea cu 80%. Acest lucru nu numai că a îmbunătățit randamentul, dar a îmbunătățit și fiabilitatea produsului final. Succesul a fost atribuit unui control termic mai bun, asigurând chiar încălzirea pe PCB.
Un alt producător s -a confruntat cu probleme persistente de combatere, în special în PCB -urile dens populate. Echipa și -a dat seama că designul lor de stencil nu a fost optim pentru eliberarea pastei de lipit. Au revizuit dimensiunile și formele de deschidere a stencilului, asigurând o aliniere mai bună cu plăcuțele PCB. Această modificare simplă a dus la o reducere de 75% a defectelor de legare la sold. Proiectarea îmbunătățită a stencilului a permis depunerea mai precisă a pastei de lipit, reducând la minimum riscul de a pune la sol și reducerea semnificativă a refacerii.
Un al treilea exemplu implică o fabrică care s -a luptat cu incidente insuficiente de lipit, ceea ce duce la conexiuni electrice slabe. Echipa a implementat sisteme de inspecție de paste (SPI) pentru a monitoriza procesul de imprimare a pastei de lipit. Analizând datele SPI, au identificat neconcordanțe în parametrii de imprimare, cum ar fi alinierea stencilului și lipirea vâscozității. Reglarea acestor parametri pe baza feedback -ului SPI a redus defectele de lipit insuficiente cu 90%. Fabrica a introdus, de asemenea, verificări periodice de întreținere pentru echipamentele de imprimare, îmbunătățind în continuare consistența procesului.
Aceste studii de caz ilustrează modul în care intervențiile vizate pot îmbunătăți semnificativ randamentul SMT. Fie că este vorba de optimizarea profilurilor de reflow, de îmbunătățirea proiectărilor stencilului sau de a folosi datele SPI, aceste strategii pot face o diferență substanțială în reducerea defectelor și refacerea. Concentrându -se pe aceste zone, producătorii pot obține randamente mai mari și produse mai fiabile.
Obiectivele bune de randament SMT variază. Producția cu mix ridicat urmărește un randament de 95% din cauza modificărilor de configurare frecvente. Producția cu volum mare vizează 98% sau mai mare, deoarece procesele sunt mai stabile. Stabilirea obiectivelor realiste ajută la gestionarea așteptărilor și la concentrarea pe îmbunătățirea continuă.
Verificați în mod regulat profilurile de reflow. Verificările zilnice sunt ideale pentru producția cu volum mare pentru a prinde probleme din timp. Pentru producția cu mix ridicat, verificați profilurile cu fiecare modificare de configurare. Monitorizarea constantă asigură lipirea optimă și reduce defectele.
AOI ajută, dar nu reduce întotdeauna refacerea. Depinde de calibrare și setări. AOI supra-sensibil poate semnala defecte false, crescând reelaborarea. AOI reglat corespunzător reduce falsele pozitive și prinde probleme reale, îmbunătățind randamentul.
Tombstonarea în componentele 0402 este frecventă. Reglați profilurile de reflow pentru a asigura chiar încălzirea. Folosiți fluxul cu tensiune de suprafață ridicată pentru a menține componentele în jos. Proiectarea corectă a stencilului ajută, de asemenea,. Reglarea fină a acestor factori reduce tombstotonarea și îmbunătățește randamentul.
Înțelegerea și îmbunătățirea randamentului SMT este crucială pentru reducerea costurilor și stimularea eficienței. De la optimizarea imprimării pastei de lipit până la profilurile de reflow de reglare fină, fiecare pas joacă un rol vital în minimizarea reelaborării și maximizarea producției.

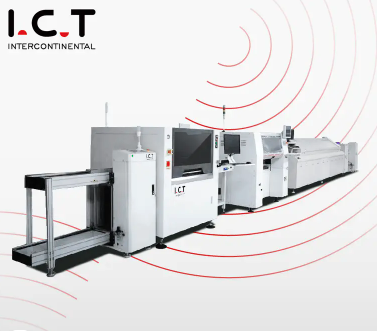

Utilizând instrumentele potrivite, analiza datelor și îndrumarea experților de la companii precum Dongguan I.C.T Technology Co., Ltd. , puteți identifica și aborda cauzele principale ale randamentului scăzut. Indiferent dacă aveți de -a face cu probleme materiale, parametrii procesului sau calibrarea echipamentelor, adoptarea unei abordări proactive va duce la îmbunătățiri semnificative ale producției dvs. SMT.
