ICT-1500
I.C.T
| Cantitate: | |
|---|---|

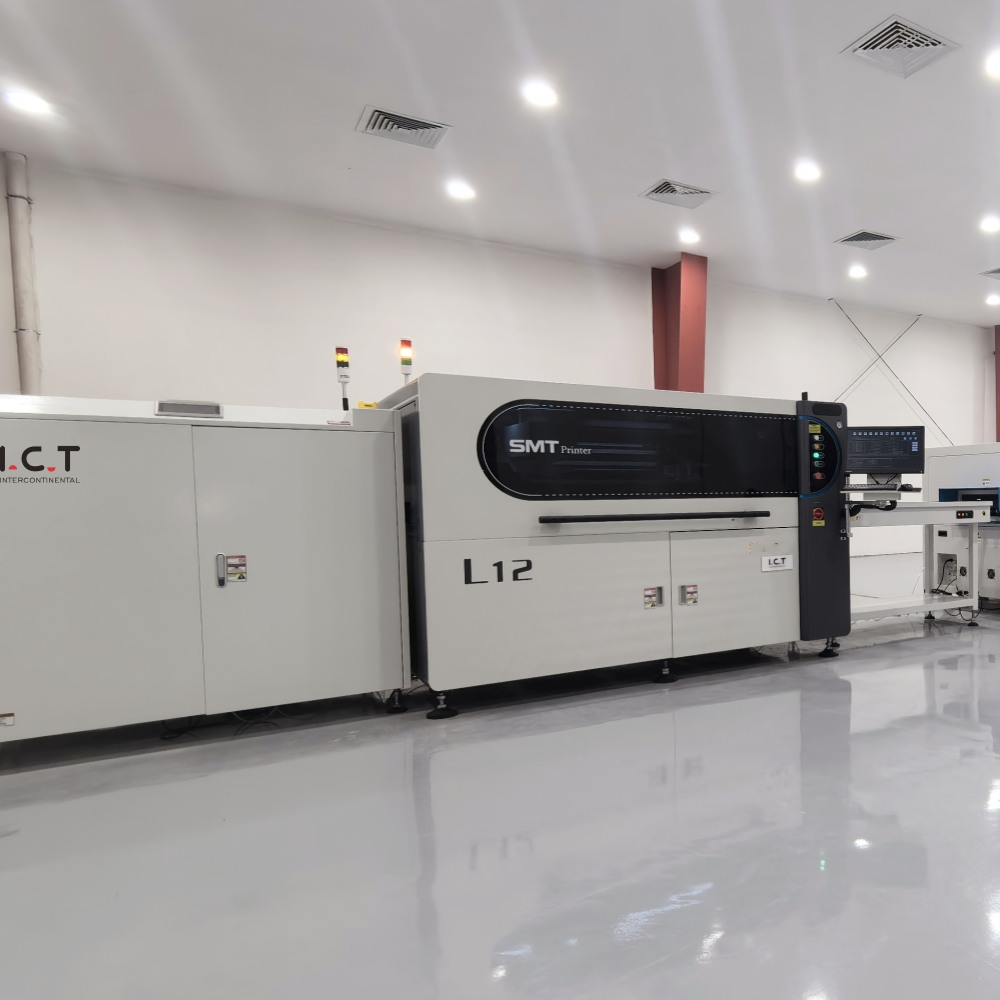

| ICT-1500 LED PCB Stencil Printer Prezentare generală
Imprimanta ICT-1500 LED PCB Stencil este o imprimantă automată de pastă de lipit de înaltă precizie, construită pentru LED-uri și PCB-uri lungi. Cu peste 25 de ani de experiență, ICT oferă soluții complete de fabrică SMT, integrând industria 4.0 și sistemele MES pentru producție fără defecte. Această imprimantă LED SMT complet automată oferă curățare automată a șablonului, calibrare PCB și presiune reglabilă pentru rezultate de top. În 2021, au fost vândute peste 1900 de utilaje SMT, ocupându-se pe locul 2 în industrie. Folosește piese importate de marcă de top pentru durabilitate și rate scăzute de eșec. Perfect pentru producătorii care au nevoie de Imprimante LED PCB Stencil pentru iluminat LED sau televizoare, are o interfață simplă Windows 10 cu timpi de configurare mai mici de 10 minute.
| Caracteristică
Imprimanta ICT-1500 LED PCB Stencil atinge o precizie de poziție ridicată cu poziționare repetată de ±0,015 mm și precizie de imprimare de 0,03 mm. Acest lucru asigură aplicarea precisă a pastei de lipit, reducând erorile pe plăcile lungi. Sistemul său avansat de viziune cu lumini inelare uniforme identifică diferite mărci PCB, susținând placarea cu cositor și placarea cu cupru. Construit cu piese fiabile, cum ar fi șuruburi cu bile KURODA, menține consistența pentru LED-uri și electronicele vehiculelor. Această caracteristică ajută fabricile să producă PCB-uri de înaltă calitate, cu reprelucrare minimă, sporind eficiența.
Această imprimantă LED SMT complet automată include un sistem automat de calibrare PCB pentru alinierea rapidă și precisă a plăcii. Legătura cu trei axe, acționată de un motor direct, reglează PCB-urile rapid și precis, ideal pentru plăci lungi sau subțiri. Asigură un contact lin cu șablonul, economisind timp și efort. Acest lucru este util în special pentru imprimantele cu tip lung LED PCB în producția LED sau TV, oferind stabilitate și reducând ajustările manuale pentru un flux de lucru mai bun.
ICT-1500 dispune de un cap de imprimare suspendat cu ajustare automată a presiunii pentru feedback în timp real. Controlat de motoare pas cu pas de înaltă precizie, designul podului arc asigură o presiune stabilă. Acest lucru are ca rezultat formarea perfectă a pastei pe PCB-uri lungi, potrivite pentru LED-uri și electronice generale. Monitorizarea on-line a sistemului îmbunătățește controlul calității, făcându-l o imprimantă LED SMT complet automată de încredere pentru producție de volum mare.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT
Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser /montator de etichete/imprimantă cu jet de cerneală |
| Video cu succesul clienților
În 2025, inginerii ICT au vizitat o fabrică de iluminat cu LED-uri din Asia pentru a instala și a se antrena pe o linie SMT completă. Clientul a solicitat 13 utilaje, însumând 29 de metri, dar avea nevoie de el într-un spațiu de 21 m lungime pe 5 m lățime. Am proiectat un aspect în formă de U, care se potrivește cu 16 m lungime și 2,7 m lățime. După două zile de instalare și depanare, plus șase zile de instruire și asistență, proiectul a fost livrat cu succes. Acest lucru a demonstrat capacitatea noastră de a personaliza și de a susține eficient imprimantele LED PCB Stencil.
| Service și suport pentru instruire
ICT oferă servicii complete și instruire pentru imprimanta LED PCB Stencil pentru a asigura o funcționare bună. Echipa noastră oferă instalare la fața locului, întreținere și asistență tehnică rapidă. Instruirea acoperă operarea, depanarea și optimizarea, adaptate nevoilor dumneavoastră. Cu peste 25 de ani de experiență, oferim răspunsuri rapide la probleme, minimizând timpul de nefuncționare și construind încredere cu suport pe termen lung.
| Recenziile clienților
Clienții îi laudă pe inginerii noștri pentru serviciile lor experte și prietenoase în timpul setărilor. Ei apreciază imprimantele LED PCB Stencil pentru precizie și fiabilitate. Ambalarea și transportul nostru sigur sunt, de asemenea, laude. Mulți apreciază răspunsurile noastre rapide la probleme, asigurând o producție neîntreruptă și o satisfacție puternică a clienților.
| Certificari si standarde
ICT deține certificări precum CE, RoHS și ISO9001, asigurând că imprimantele LED PCB Stencil respectă standardele globale. De asemenea, avem brevete pentru inovații precum sistemul de curățare. Aceste acreditări garantează echipamente sigure și de înaltă calitate, oferind clienților încredere în produsele noastre.
| Despre compania TIC și fabrica noastră
ICT este un furnizor de top de soluții electronice cu propriile noastre echipe de cercetare, dezvoltare și producție. Angajăm 89 de angajați într-o unitate de 12.000 m², în creștere rapidă cu un fond de 30 milioane USD. Deservind peste 1600 de clienți din 72 de țări, fabrica noastră utilizează sisteme stricte de testare și calitate. Acest lucru acceptă livrarea globală de produse avansate, cum ar fi imprimanta ICT-1500 LED PCB Stencil Printer.
