ICT-S1200
I.C.T
spi machine
| Cantitate: | |
|---|---|

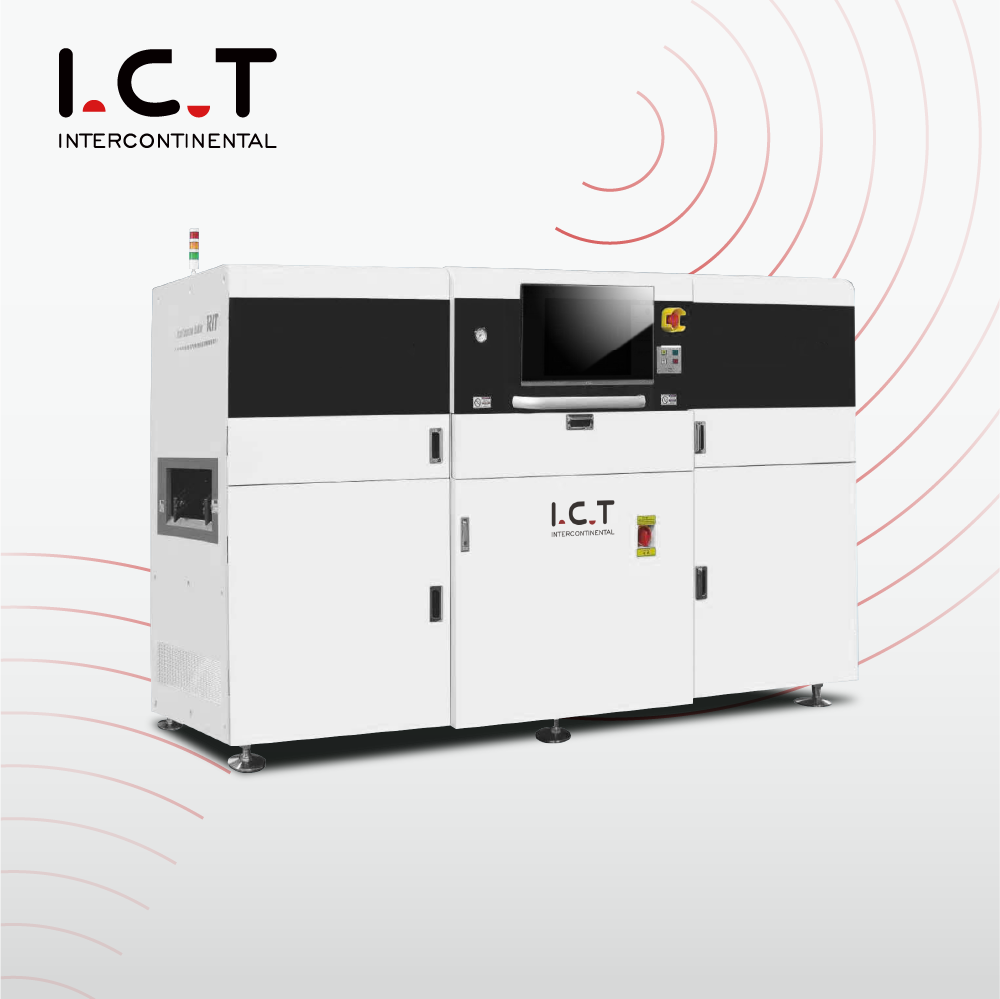

| Mașină de inspecție a pastei de lipit SMT SPI
Mașina de inspecție a pastei de lipit SMT SPI de la ICT este proiectată pentru a îmbunătăți calitatea ansamblului plăcii de circuit imprimat prin detectarea defectelor în aplicarea pastei de lipit la începutul procesului. Acest echipament avansat folosește tehnologia de imagistică 3D pentru a măsura volumul, înălțimea, suprafața și forma depozitelor de lipire cu mare precizie, prevenind probleme precum pasta insuficientă sau formarea de punți care ar putea duce la reparații costisitoare sau defecțiuni. Ideal pentru producția de electronice de mare volum, acceptă dimensiuni de PCB de până la 450x500 mm și se integrează cu ușurință în liniile SMT pentru o funcționare fără întreruperi. Cu peste 25 de ani de experiență, ICT asigură că această mașină îndeplinește standardele globale, ajutând clienții să obțină o producție eficientă, să reducă deșeurile și să mențină avantajele competitive în sectoare precum semiconductori și PCBA. Alegând mașina noastră de inspecție a pastei de lipit SMT SPI, producătorii își pot optimiza fluxurile de lucru de la analiza cererii până la ajustarea finală.
| Caracteristică

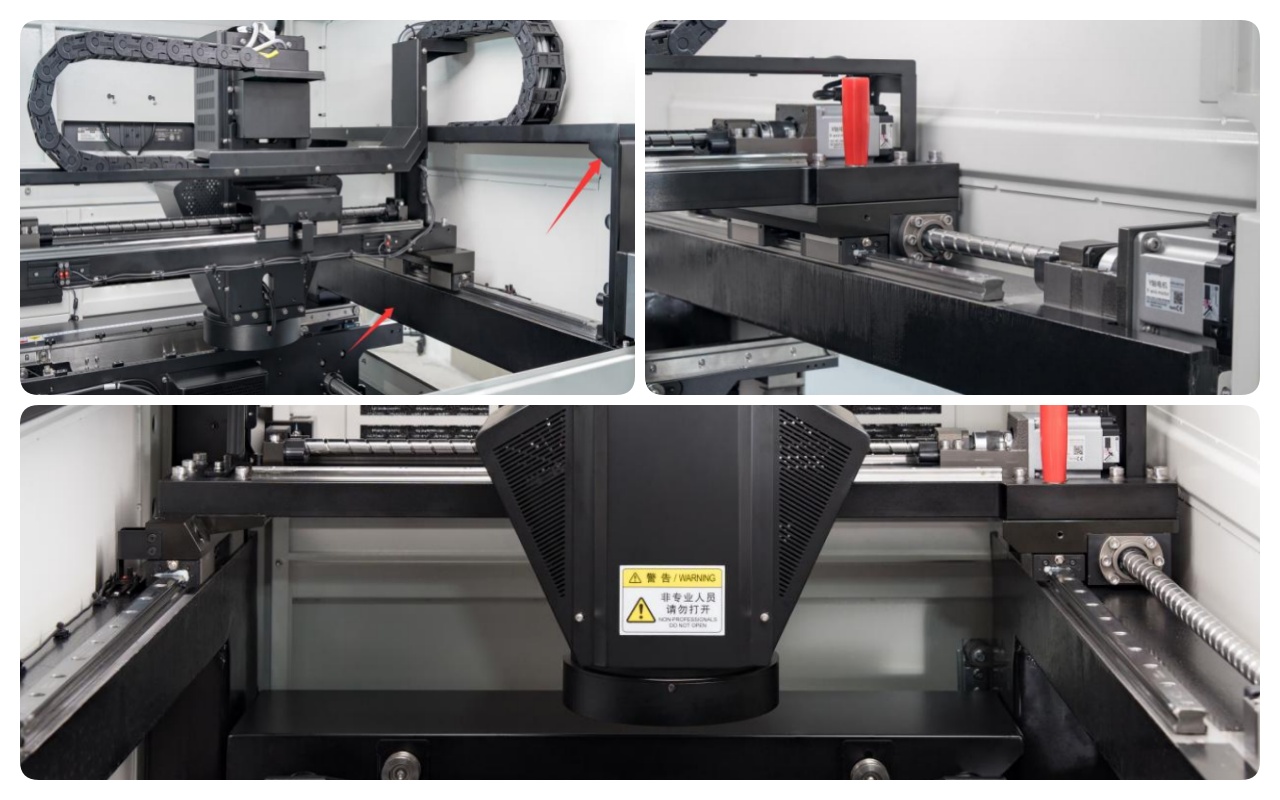

Sistemul de platformă al mașinii de inspecție a pastei de lipit SMT SPI are un cadru robust construit cu materiale de înaltă calitate pentru a asigura stabilitatea în timpul operațiunilor de mare viteză. Acest design minimizează vibrațiile și menține precizia de aliniere, ceea ce este crucial pentru rezultate consecvente ale inspecției. Acceptă diferite grosimi și dimensiuni de PCB, făcându-l versatil pentru diferite nevoi de producție. Echipa de ingineri a ICT a optimizat acest sistem pentru a face față unor medii solicitante, oferind fiabilitate pe termen lung și costuri reduse de întreținere. Utilizatorii beneficiază de configurarea rapidă și integrarea ușoară în liniile existente, sporind productivitatea generală fără a compromite siguranța sau performanța.

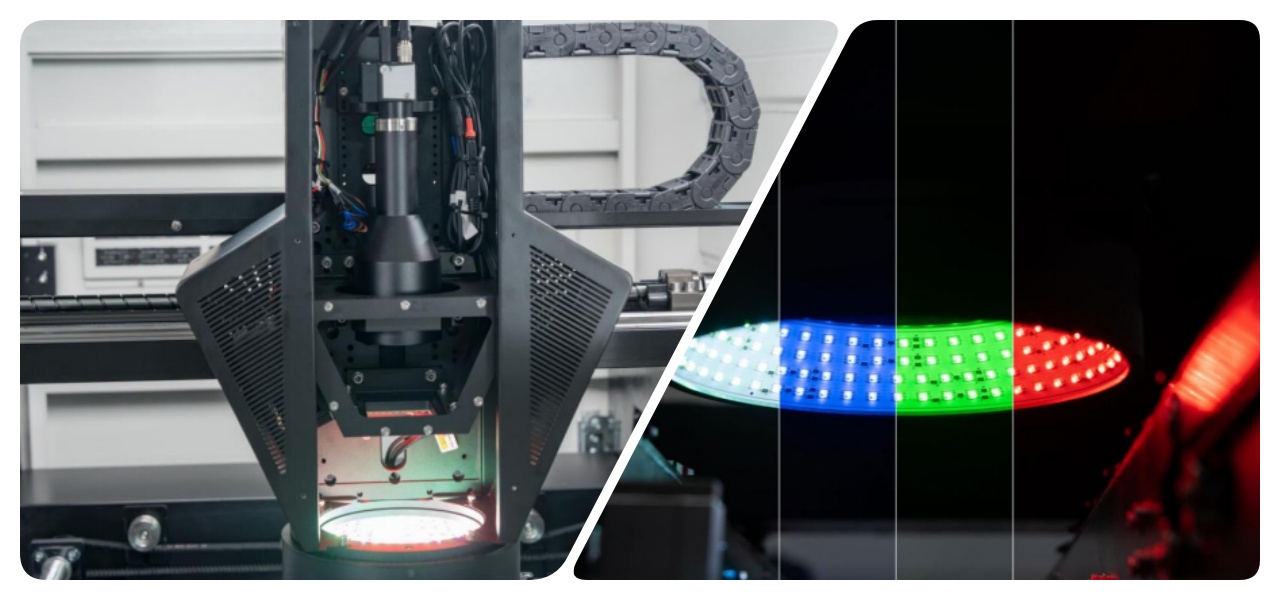

Echipat cu o cameră de înaltă rezoluție și tehnologie de proiecție 3D, sistemul de viziune din SMT SPI Solder Paste Inspection Machine captează imagini detaliate ale depozitelor de pastă de lipit. Analizează parametri precum volumul și înălțimea în timp real, identificând defectele cu precizie la nivel de microni. Acest sistem se adaptează la diferitele condiții de iluminare și la dispozițiile complexe ale plăcilor, asigurând o acoperire completă. TIC încorporează algoritmi inteligenți care reduc falsele pozitive, permițând operatorilor să se concentreze asupra problemelor reale. Ca rezultat, producătorii se confruntă cu rate de randament îmbunătățite și o producție mai rapidă, aliniindu-se la cerințele industriei pentru produse fără defecte.

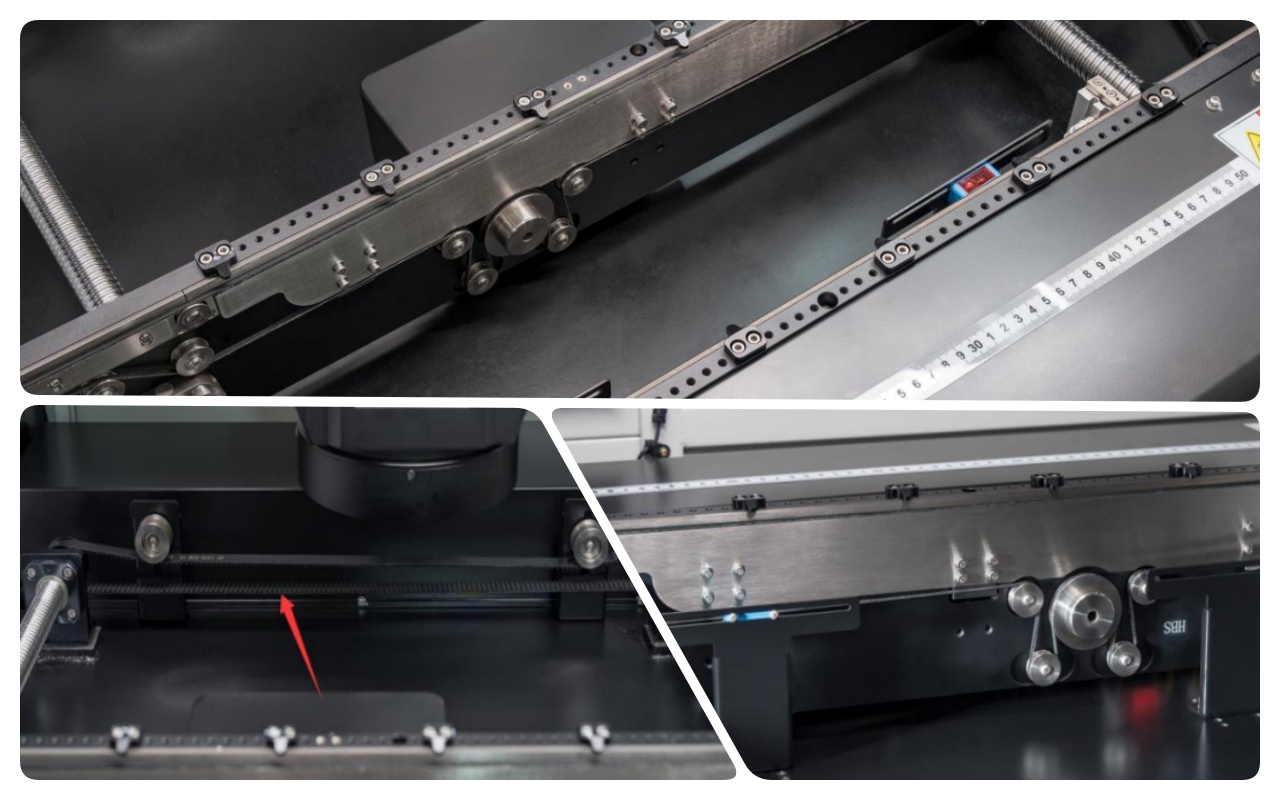

Sistemul de transport facilitează manipularea lină a PCB-urilor prin benzi transportoare automate care se adaptează automat la diferite dimensiuni de placă. Asigură o poziționare precisă pentru inspecții fără intervenție manuală, reducând erorile de manipulare și timpii de ciclu. Construit cu componente durabile, acest sistem acceptă opțiuni cu șine dublă pentru o eficiență mai mare în setările de producție aglomerate. Accentul ICT asupra designului ușor de utilizat înseamnă timpi de nefuncționare minim în timpul tranzițiilor, ajutând clienții să mențină operațiuni continue. Această caracteristică este esențială pentru extinderea producției, ținând în același timp costurile sub control.
| Specificații cuptor de reflow
| Model | ICT-S510 | ICT-S510D | ICT-S1200 |
| Dimensiunea PCB | 60*50~510*510mm | 50*60~510*310mm Sină duală 50*60~510*580 Rai unic | 80*80~1200*500mm |
| Tickness PCB | 0,5 ~ 5,0 mm | ||
| Greutatea PCB | ≤5,0 kg | ||
| Reglarea benzii transportoare | Manual/automat | ||
| Tipul de măsură | Înălțime, suprafață, volum, offset, punte, formă (lipsă de imprimare, staniu insuficient, cositor în exces, punte, offset, forme defectuoase, contaminare a suprafeței) | ||
| Înălțimea lipirii | 0 ~ 550um | ||
| Pasul minim al padului | ≥100um | ||
| Principiul Măsurii | Lumină albă 3D PSLM PMP (modulație spațială programabilă a luminii, profilometrie de măsurare a fazei) | ||
| Cantitatea capului de inspecție | 1 | ||
| Pixelul camerei | 5M, (10M/12M ca opțiune) | ||
| Viteza de detectare | 0,35 ~ 0,5s/FOV | ||
| Ora programului | 5 ~ 10 min | ||
| Tip de date | Gerber Data 274D/274X, PCB de scanare | ||
| Putere | AC220,50/60Hz,1KVA | ||
| Dimensiunea mașinii | L1015*D1195*H1495mm | L1015*D1460*H1495mm | L1840*D1450*H1495mm |
| Greutate | 850 kg | 950 kg | 1500 kg |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT
Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Video cu succesul clienților
ICT a finalizat recent instalarea cu succes în străinătate și suportul Factory Acceptance Test (FAT) pentru două linii de producție SMT la un producător de dispozitive de înfrumusețare din America de Nord. Proiectul a implicat implementarea de echipamente avansate, inclusiv mașini de marcat cu laser pentru identificarea precisă a componentelor, imprimante SMT asociate cu mașina noastră de inspectare a pastei de lipit SMT SPI pentru a asigura aplicarea impecabilă a pastei, mașini Panasonic de preluare și plasare pentru montarea de mare viteză a componentelor, cuptoare Heller pentru lipire fiabilă, sisteme de detectare AOI pentru verificarea calității post-asamblare a PC-ului. flux, mașini de curățare PCBA pentru îndepărtarea reziduurilor și încălzitoare automate de depozitare a pastei de lipit pentru a menține integritatea materialului. Inginerii noștri au oferit instruire și optimizare la fața locului, ceea ce a condus la o acceptare fără probleme a producției. Acest caz subliniază angajamentul ICT de a furniza soluții la cheie care sporesc eficiența și calitatea produselor pe piețele globale.
| Instruire și asistență globală profesională
ICT oferă servicii complete și programe de instruire pentru a vă sprijini mașina dvs. de inspecție a pastei de lipit SMT SPI pe tot parcursul ciclului său de viață. Rețeaua noastră globală de centre de service oferă instalare, întreținere și depanare cu timpi de răspuns rapid pentru a minimiza timpul de nefuncționare. Inginerii cu experiență desfășoară sesiuni la fața locului sau la distanță, acoperind funcționarea, calibrarea și actualizările software. Instruirea include exerciții practice pentru a dezvolta abilitățile operatorului, asigurând o utilizare sigură și eficientă. De asemenea, oferim suport tehnic continuu, furnizare de piese de schimb și consultații privind optimizarea proceselor. Această abordare holistică ajută clienții să maximizeze performanța echipamentului, să se adapteze la schimbările de producție și să obțină succes pe termen lung în fabricarea de electronice.
| Lauda clientului
Clienții îi laudă pe inginerii ICT pentru expertiza și dedicarea lor în timpul instalărilor. Acestea evidențiază performanța superioară a mașinii noastre de inspecție a pastei de lipit SMT SPI în detectarea cu precizie a defectelor. Mulți apreciază ambalajul nostru sigur și metodele eficiente de transport care asigură că echipamentul ajunge în stare perfectă. Răspunsurile rapide la întrebări și probleme au creat o încredere puternică, clienții remarcând modul în care asistența noastră rezolvă problemele rapid și eficient.
| Certificarea noastră
ICT deține certificări cheie precum CE pentru conformitatea cu siguranța, RoHS pentru standardele de mediu și ISO9001 pentru managementul calității. De asemenea, deținem mai multe brevete pentru tehnologii inovatoare în producția de electronice. Aceste acreditări demonstrează angajamentul nostru față de standarde înalte și îmbunătățire continuă. Aceștia asigură clienții că mașina noastră de inspecție a pastei de lipit SMT SPI îndeplinește reglementările globale, promovând fiabilitatea și sustenabilitatea proceselor de producție.
| Despre noi și fabrică
ICT este un furnizor de top de soluții de producție de electronice, cu propriile noastre facilități de cercetare și dezvoltare și producție. Înființată în 2012, angajăm peste 89 de angajați, inclusiv 20 de ingineri, pe o suprafață de 12.000 de metri pătrați. Capitalul nostru social de 30 de milioane USD sprijină creșterea rapidă, deservind peste 1.600 de clienți din 72 de țări. Cu filiale în întreaga lume, oferim servicii unice, de la planificare la optimizare. Fabricile noastre dispun de fluxuri de lucru stricte de testare și sisteme robuste de management al calității pentru a asigura excelența produsului.
