ICT-510
I.C.T
PCB Laser Marking
| Cantitate: | |
|---|---|
| Marcare cu laser de înaltă precizie pentru trasabilitatea PCB
Mașina de marcat cu laser de la ICT oferă marcare permanentă, fără contact, pe PCB-uri în producția SMT. Acceptă text, coduri de bare, coduri QR și grafică cu o precizie de ± 0,05 mm, potrivite pentru diverse materiale precum FR4, cerneală, cupru și aluminiu. Disponibil în modele precum ICT-400, 460, 510 și 510L, se ocupă de dimensiuni de PCB de până la 510×460 mm. Aparatul se conectează fără probleme la liniile de asamblare, acceptă transferul de date MES online și oferă moduri offline/online. Cu opțiuni pentru diferite lasere (UV pentru materiale sensibile, CO₂ pentru FR4, Fibră pentru metale), asigură mărci clare și durabile pentru trasabilitate. Această mașină de imprimat etichete cu laser elimină costurile cu cerneala sau etichetele, reduce poluarea și previne erorile de retipărire. Îmbunătățește eficiența în producția de PCB de mare volum, menținând în același timp calitatea și fiabilitatea înalte.
| Caracteristică
Sistem avansat de conducere
Structura de suspensie a podului arcului cu șuruburi cu bile și ghidaje liniare de înaltă precizie de la TBI și HIWIN/PMI oferă o capacitate de încărcare puternică și o mișcare lină. Două servomotoare independente controlează axele X/Y pentru o poziționare exactă. Lanțurile și profilele de rezervor închise flexibile asigură o funcționare stabilă, în timp ce un capac de praf unic reduce nevoile și costurile de întreținere. Acest design oferă performanțe fiabile, pe termen lung în medii SMT solicitante.

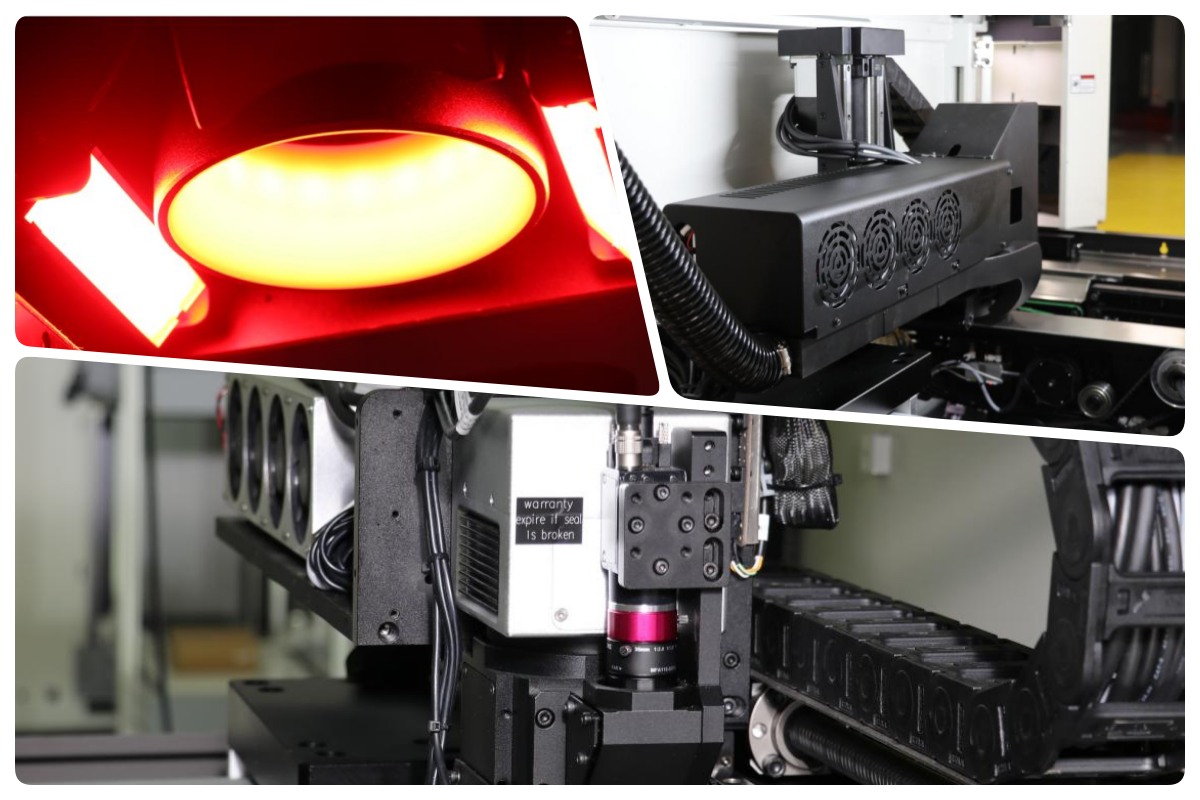

Sistem de marcare fiabil
Alegeți dintre laserele UV, Verde, Fibră sau CO₂ în funcție de nevoile dvs. de produs. Laserele oferă o precizie ridicată, o ieșire stabilă și o durată lungă de viață. Distanța focală calibrată din fabrică nu necesită depanare, cu ajustare automată a axei Z. Metodele de răcire adecvate se potrivesc fiecărui tip de laser. Opțiunile multiple de lumină gestionează PCB-uri complexe, asigurând semne consistente și de înaltă calitate pe diferite suprafețe.

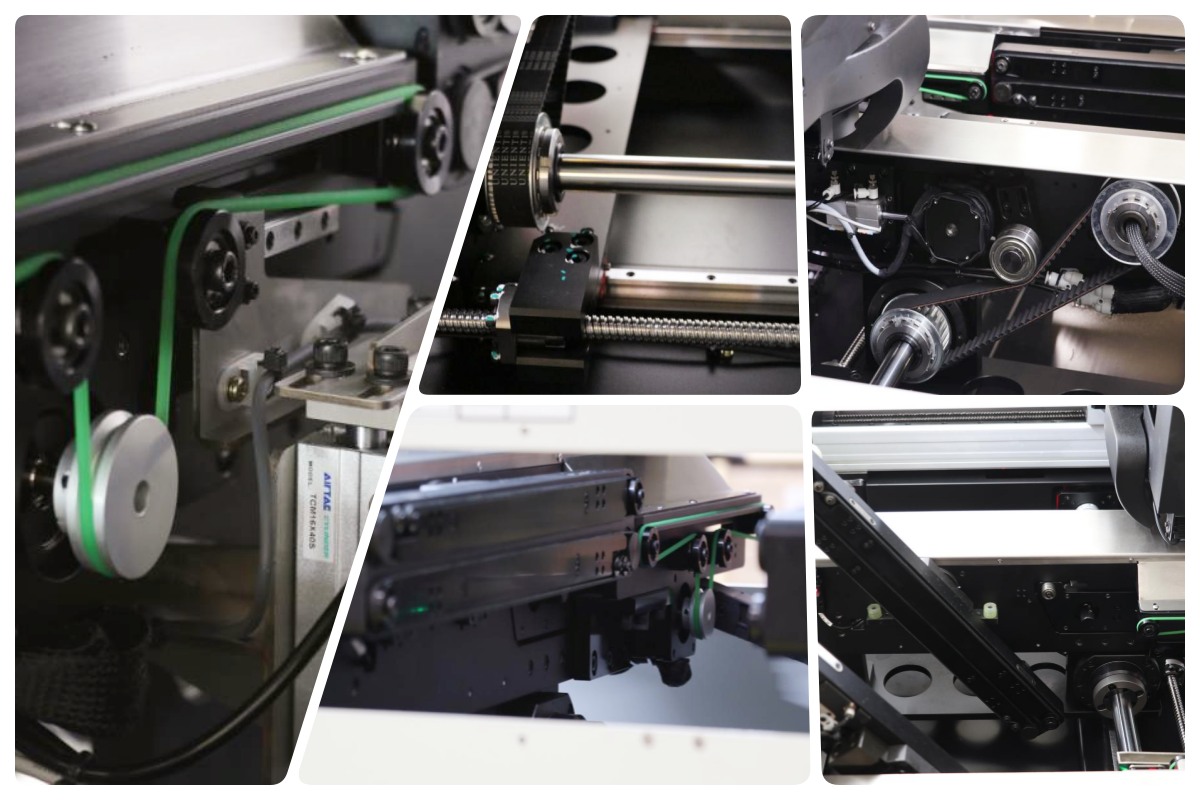

Sistem de transport eficient
Funcția de răsturnare PCB încorporată rezolvă cerințe complexe față-verso într-o singură oprire. Șinele de ghidare segmentate cu curele antistatice ESD protejează plăcile. Centurile sincrone de înaltă rezistență cu viteză reglabilă mențin fluxul constant. Dispozitivele speciale de tensionare mențin starea optimă a curelei. Șuruburile cu bile și arborii rigidi ajustează lățimea în mod sincron, menținând șinele față/spate paralele pentru un transport precis și fără deteriorare.
Sistem de control stabil
Reflow nu este doar un proces de încălzire, ci un punct cheie în care stabilitatea producției este fie confirmată, fie pierdută. În mașina din linia de asamblare a becurilor LED, ICT tratează refluxul ca parte a fluxului general în loc de o stație independentă. Transportul pe bord, sincronizarea intrării, răcirea la ieșire și conexiunea în aval sunt toate considerate împreună. Acest lucru reduce variațiile dintre plăci și ajută la menținerea rezultatelor de lipire consistente pe perioade lungi de producție. Scopul nu sunt profilele de temperatură extremă, ci repetabilitate și control. Cu această abordare, linia de asamblare a becurilor LED devine mai ușor de gestionat, iar ferestrele de proces devin mai clare și mai fiabile pentru producția pe termen lung.

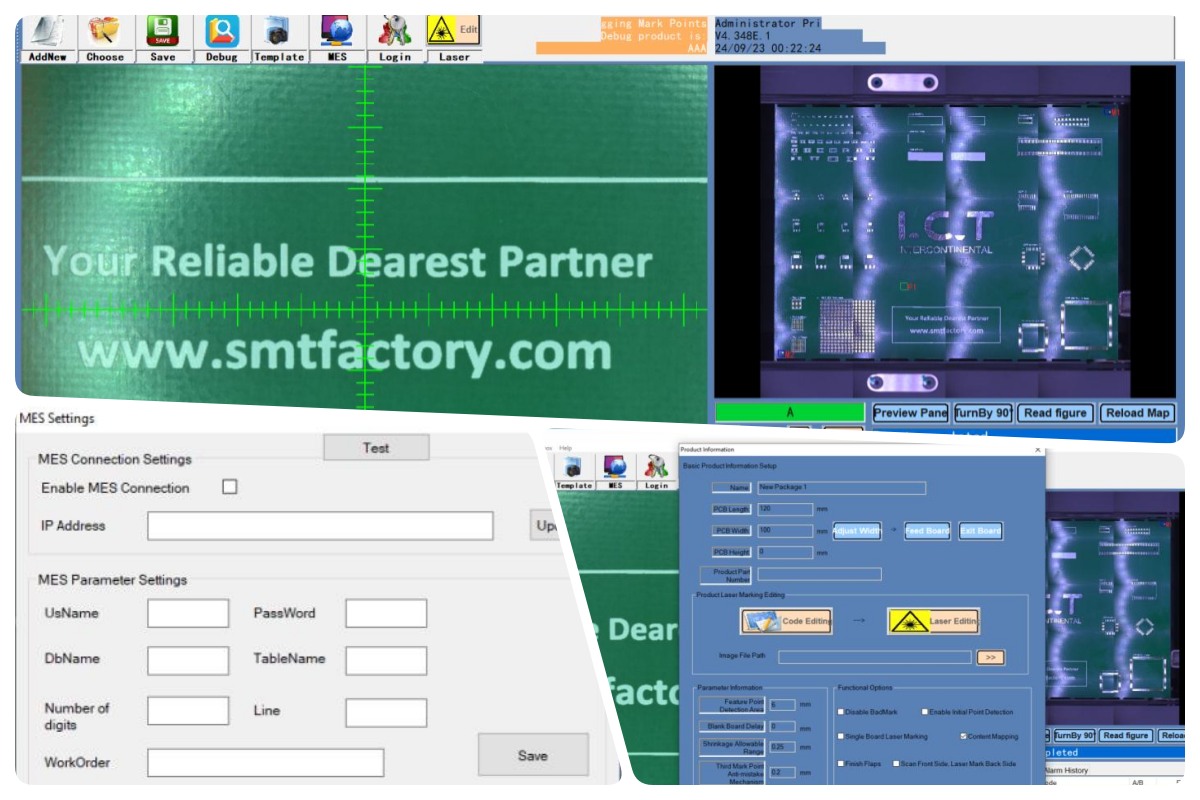

Sistem operator ușor de utilizat
Interfața simplă, ghidată, face operarea ușor de învățat. Sistemul bazat pe Windows stochează multe programe de produs pentru o schimbare rapidă. Scanarea cadru întreg arată puzzle-urile direct pentru programare rapidă. Designul camerei coaxiale omite pașii suplimentari de calibrare. Andocarea MES standard acceptă protocoale personalizate pentru o integrare perfectă din fabrică.
| Caietul de sarcini
| Parametrul | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| Dimensiunea maximă a PCB -ului | 380 × 380 mm | 510 × 450 mm | 510 × 400 mm | 510 × 460 mm |
| Gama de marcare | 280 × 380 mm | 460 × 450 mm | 430 × 400 mm | 510 × 460 mm |
| Funcția de răsturnare PCB | Da (flipper încorporat) | Da (flipper încorporat) | Nu | Nu |
| Dimensiunea mașinii | 835 × 1488 × 1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Greutatea mașinii | 700 kg | 800 kg | 750 kg | 800 kg |
| Precizia de marcare | ±0,05 mm (la fel pentru toate) | ±0,05 mm (la fel pentru toate) | ±0,05 mm (la fel pentru toate) | ±0,05 mm (la fel pentru toate) |
| Grosime PCB | 0,5–5 mm (la fel pentru toate) | 0,5–5 mm (la fel pentru toate) | 0,5–5 mm (la fel pentru toate) | 0,5–5 mm (la fel pentru toate) |
| Viteza de marcare | <7000 mm/s (la fel pentru toate) | <7000 mm/s (la fel pentru toate) | <7000 mm/s (la fel pentru toate) | <7000 mm/s (la fel pentru toate) |
| Tipuri de laser acceptate | UV, verde, fibre, CO₂ (la fel pentru toate) | UV, verde, fibre, CO₂ (la fel pentru toate) | UV, verde, fibre, CO₂ (la fel pentru toate) | UV, verde, fibre, CO₂ (la fel pentru toate) |
| Înălțime de siguranță PCB | Sus <25 mm, jos <20 mm (la fel pentru toate) | Sus <25 mm, jos <20 mm (la fel pentru toate) | Sus <25 mm, jos <20 mm (la fel pentru toate) | Sus <25 mm, jos <20 mm (la fel pentru toate) |

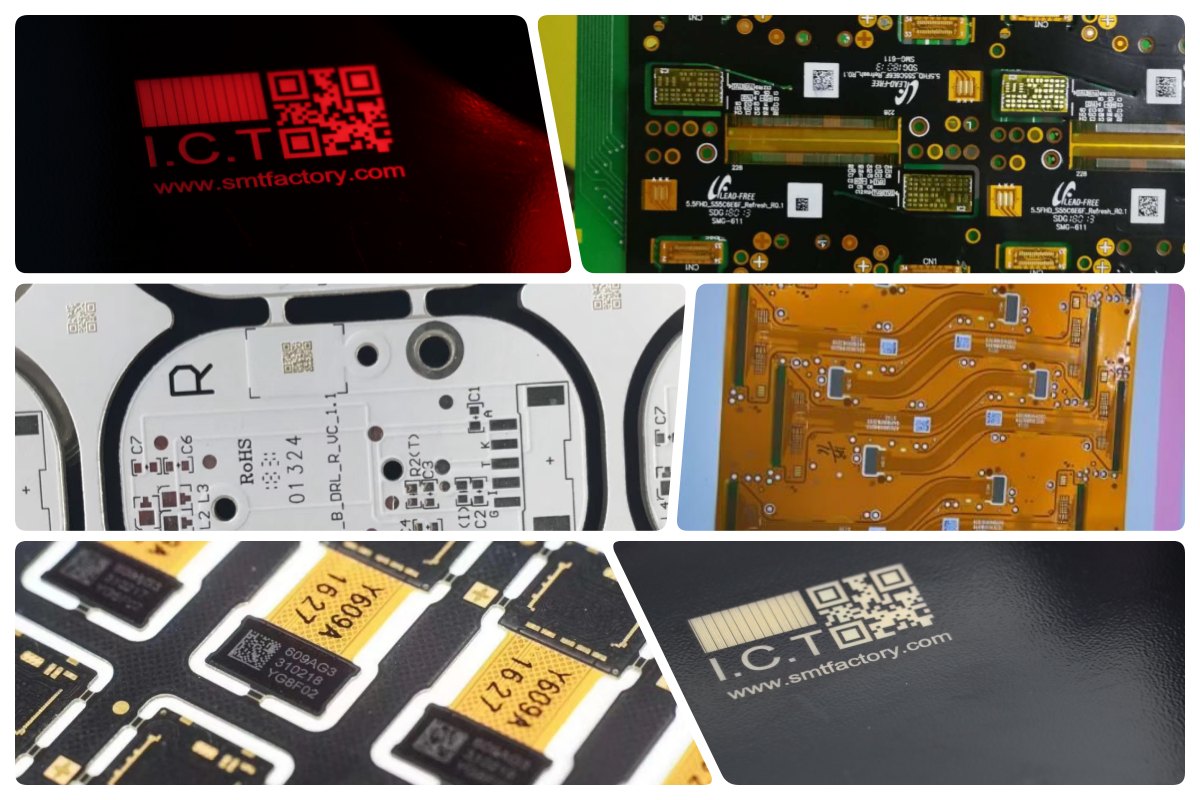

Cum să alegi laserul:
Laser UV (355nm) : Cel mai bun pentru PCB-uri sensibile la căldură, mască de lipit FR4, circuite flexibile. Marcaj la rece, deteriorare minimă, contrast ridicat.
Laser verde (532nm) : Ideal pentru materiale plastice, plachete de silicon, ceramică, acoperiri reflectorizante. Absorbție excelentă, urme ultrafine, impact redus la căldură.
Laser cu fibră (1064nm) : Perfect pentru metale, urme de cupru/aluminiu, PCB-uri metalice. Urme profunde, permanente, rapide, cu contrast ridicat.
Laser CO₂ (10600nm) : Potrivit pentru FR4 standard, mască de lipit, acoperiri organice. Stabil, contrast bun, rentabil pentru plăci rigide.

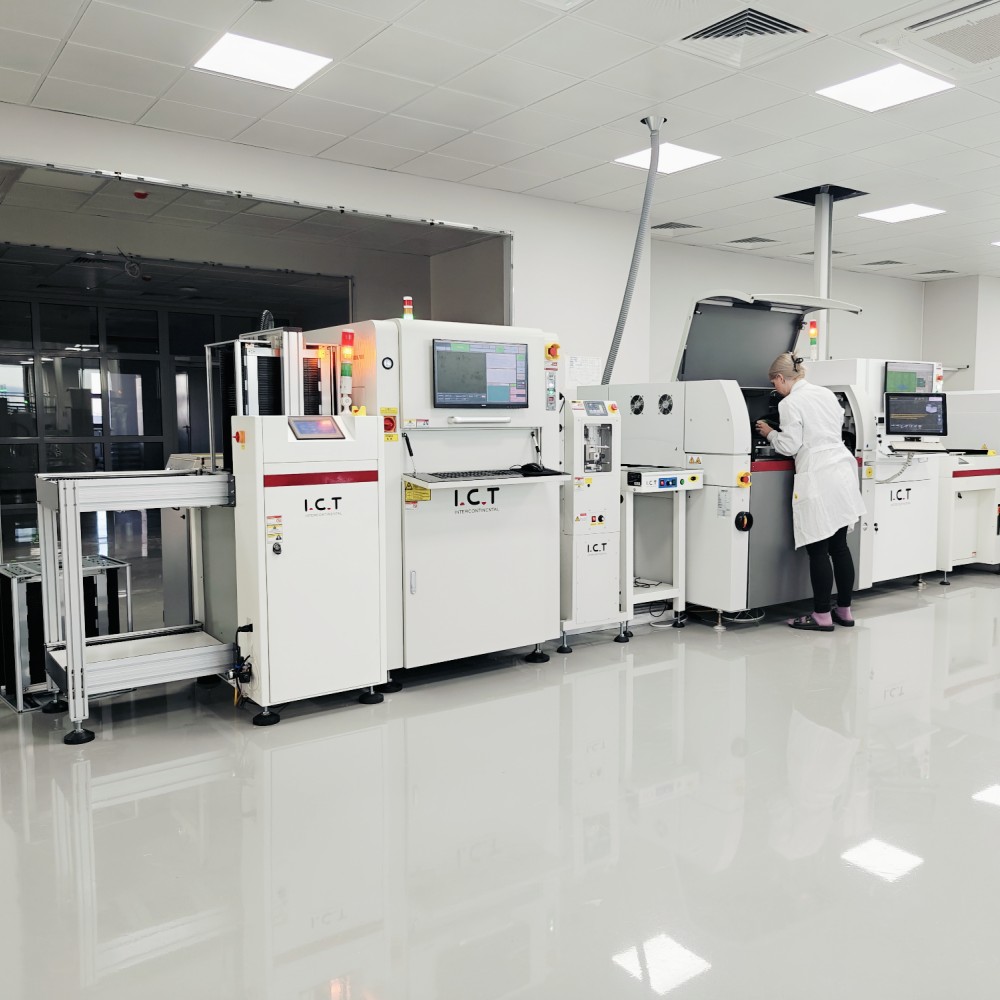

| Soluție integrată pentru linia de producție SMT
ICT furnizează de înaltă calitate linii complete de producție PCBA pentru aplicații solicitante precum auto, sănătate și electronice de iluminat. Linia începe cu un încărcător de PCB pentru intrarea curată a plăcii, urmată de o imprimantă de pastă de lipit pentru depunerea precisă a pastei de lipit. Montatoarele SMT plasează componentele cu precizie la viteză mare. Cuptoarele de reflow creează îmbinări de lipire puternice și fiabile în mai multe zone. Sistemele AOI detectează defectele devreme pentru un randament ridicat. Transportoarele PCB mențin totul în mișcare fără probleme și strâns conectat. Mașinile de curățare PCBA îndepărtează reziduurile pentru o mai bună fiabilitate. Un dulap complet automat de depozitare și încălzire a pastei de lipit menține calitatea pastei. Această configurație asigură un randament ridicat, costuri reduse și rezultate consistente, cu suport complet ICT, de la instalare până la service continuu.
| Cazul proiectului clientului
ICT a finalizat cu succes instalarea în străinătate și suportul pentru testul de acceptare în fabrică (FAT) pentru două linii de producție SMT complete la un producător de instrumente de înfrumusețare din America de Nord. Proiectul a trecut fără probleme de acceptare a producției. Fiecare linie a inclus mașina noastră de marcat cu laser pentru trasabilitate, imprimantă SMT cu SPI, dispozitiv de montare Panasonic, cuptor de reflow Heller, echipament de inspecție AOI, transportoare de transfer PCB, mașină de curățat PCBA și dulap de depozitare și încălzire complet automată a pastei de lipit. Inginerii noștri au asigurat configurarea la fața locului, instruirea și reglarea fină a procesului. Clientul rulează acum linii stabile, de înaltă eficiență, cu rezultate de calitate excelentă, gata pentru producția extinsă de dispozitive de înfrumusețare și îngrijire la domiciliu.
| Servicii globale și asistență pentru instruire
ICT oferă suport tehnic complet, inclusiv instalarea la fața locului, punerea în funcțiune, instruirea operatorilor și întreținerea continuă. Inginerii noștri cu experiență ghidează clienții prin configurarea și optimizarea procesului. Instruirea acoperă operarea, programarea, depanarea și îngrijirea zilnică. Răspundem rapid la întrebări și oferim ajutor de la distanță sau la fața locului. Acest lucru asigură o pornire fără probleme, un timp de funcționare ridicat și o performanță fiabilă pe termen lung pentru operațiunile dvs. SMT.
| Experiența clienților și beneficii operaționale
Clienții îi laudă adesea pe inginerii noștri profesioniști pentru experiența lor, răbdarea și rezolvarea rapidă a problemelor în timpul instalării și instruirii. Acestea evidențiază mașina de marcat cu laser pentru performanța sa stabilă, marcajele clare și integrarea ușoară. Mulți apreciază ambalajul și transportul sigur, fără deteriorare, care protejează echipamentele în timpul transportului global. Răspunsul rapid la întrebările tehnice și asistența post-vânzare eficientă creează o încredere puternică. În general, clienții apreciază echipamentele fiabile ale ICT și serviciile dedicate care îi ajută să obțină o producție de înaltă calitate.
| Standarde, control și disciplină de producție
Produsele TIC îndeplinesc standarde internaționale stricte. Principalele certificări includ CE pentru siguranță, RoHS pentru conformitatea cu mediul și ISO9001 pentru sistemele de management al calității. De asemenea, deținem mai multe brevete pentru modele inovatoare în echipamente de marcare cu laser și SMT. Acestea asigură că mașinile noastre oferă soluții sigure, ecologice și de înaltă performanță, de încredere în întreaga lume.
| Despre Compania și Fabrica TIC
ICT este un furnizor lider de soluții de producție de electronice, cu peste 25 de ani de experiență. Avem propria noastră echipă de cercetare și dezvoltare și o unitate de producție în Dongguan, China, cu o suprafață de 12.000 m², cu 89 de angajați și 20 de ingineri. Compania a crescut rapid din 2012, deservind acum peste 1.600 de clienți în 72 de țări. Fabrica noastră urmează procese stricte de testare și un sistem complet de management al calității la fiecare pas, de la proiectare până la inspecția finală. Oferim soluții SMT unice, inclusiv analiza cererii, planificare, furnizare de echipamente, instruire și optimizare, ajutând clienții să construiască sau să actualizeze fabrici în mod eficient și fiabil.
