Imprimanta de ecran SMT îmbunătățește eficiența asamblarii PCB prin imprimare rapidă și precisă.
o. Asigură o precizie ridicată de repetare pentru imprimări consistente.
b. Sprijină imprimarea cu lipici pentru a spori flexibilitatea producției.
c. Reglează automat presiunea racletei pentru rezultate optime.
d. Curăță șabloanele în modurile uscat, umed și cu vid.
e. Oferă poziționare rapidă a PCB-ului cu sistem multifuncțional.
f. Oferă instalare și instruire expertă de către ingineri TIC.
g. Oferă feedback în timp real asupra presiunii pentru un control mai bun.
ICT-5151
I.C.T
| Cantitate: | |
|---|---|
| Imprimantă de ecran SMT ICT-5151
Imprimanta de ecran SMT ICT-5151 este o alegere de top pentru imprimarea SMT eficientă, gestionând dimensiuni PCB de la 50x50mm până la 510x510mm și rame de șablon de până la 737x737mm. Cu un timp de ciclu sub 7 secunde, oferă o producție rapidă și o repetabilitate ridicată, ideală pentru electronice precum LED-urile și televizoarele LCD. Caracteristicile includ calibrarea automată a PCB-ului, presiunea reglabilă a racletei și separarea cu mai multe metode de șablon pentru imprimări curate și precise. Aparatul se integrează cu ușurință cu standardele SMEMA și include opțiuni precum inspecția 2D și sistemele de vid. ICT sprijină clienții cu configurarea și formarea completă, asigurând o funcționare fără probleme. Această imprimantă de ecran SMT îmbunătățește productivitatea și răspunde nevoilor diverse în producția modernă.
| Caracteristică
Imprimanta de ecran ICT-5151 SMT se mândrește cu o precizie de poziționare repetată de ±0,01 mm și o precizie de imprimare de ±0,0125 mm, asigurând rezultate consistente de fiecare dată. Această precizie este vitală pentru asamblarea PCB de înaltă calitate, în special pentru electronice complexe, cum ar fi LED-urile și componentele vehiculului. Mașina folosește comenzi avansate ale motorului și șine glisante stabile pentru a menține precizia în timpul funcționării. Această caracteristică reduce erorile, economisind timp și costuri pentru producători. Fie pentru loturi mici sau mari, imprimanta oferă performanțe de încredere, făcând-o un instrument de încredere în liniile SMT.
Această imprimantă de ecran SMT dispune de un sistem automat de reglare a presiunii racletei pentru imprimări perfecte. Capul de imprimare suspendat dezvoltat independent echilibrează presiunea în timp real, adaptându-se la diferite tipuri de PCB și nevoi de pastă de lipit. Acest lucru asigură o aplicare uniformă și previne deteriorarea plăcilor delicate. Mecanismul de feedback al sistemului permite ajustări rapide, îmbunătățind eficiența. Ideală pentru liniile de producție care manipulează diverse produse, cum ar fi televizoarele LCD și STB-urile, această caracteristică îmbunătățește calitatea ieșirii și reduce efortul manual.
ICT-5151 oferă un sistem de curățare versatil cu moduri uscat, umed și de aspirare pentru șabloane. Piesele de curățare separate și un motor puternic de evacuare asigură îndepărtarea eficientă a reziduurilor, menținând calitatea imprimării. Sistemul unic de pulverizare aplică soluția de curățare uniform de sus în jos, în timp ce software-ul controlează utilizarea alcoolului și a hârtiei pentru a economisi materiale. Această caracteristică acceptă funcționarea continuă, crucială pentru producția de volum mare de articole precum electronicele cinematografice de familie. Păstrează imprimanta în stare optimă, cu timp de nefuncționare minim.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT

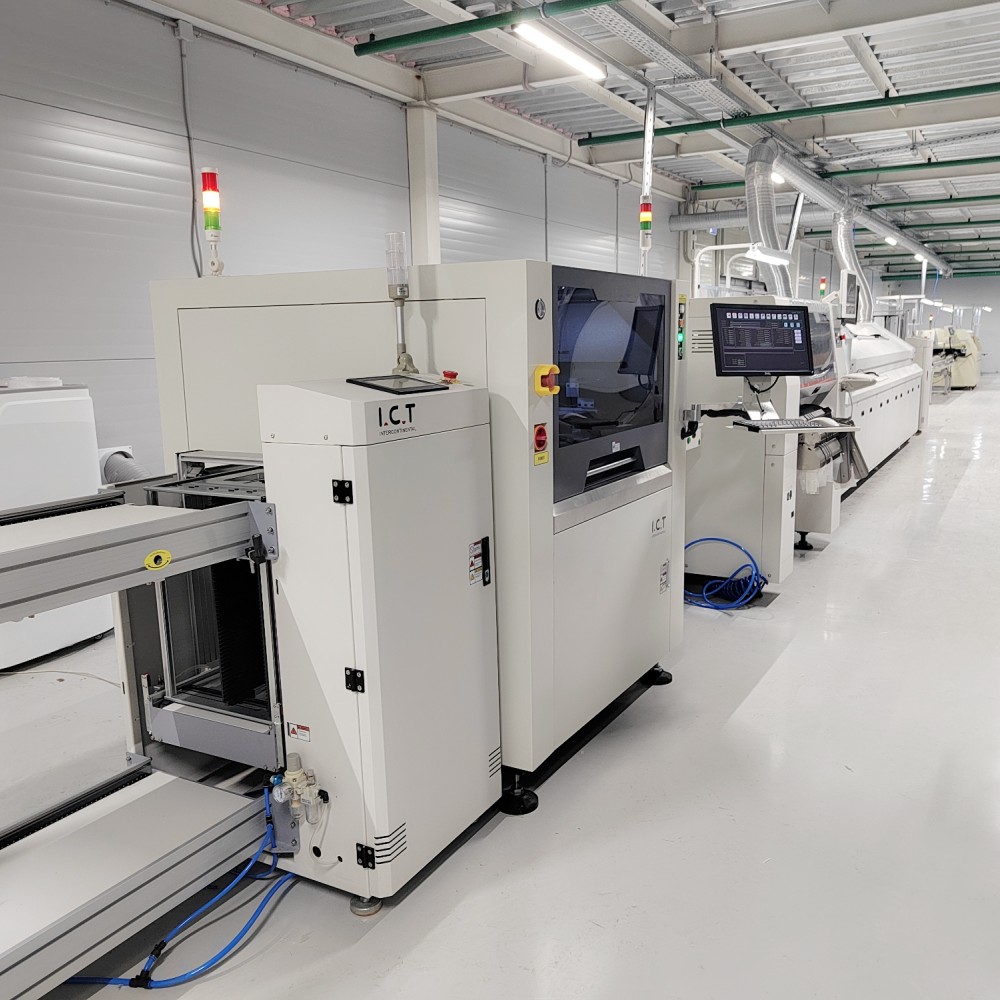

Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser / montator de etichete / imprimantă cu jet de cerneală |
| Video cu succesul clienților
În 2025, inginerii TIC s-au deplasat la fabrica unui client, un producător de frunte de iluminat cu LED-uri pentru locuințe, pentru a oferi servicii de instalare și instruire. Clientul avea nevoie de o linie SMT complet automată cu 13 mașini cu o lungime de 29 de metri, dar spațiul acestora era limitat la 21 de metri lungime și 5 metri lățime. ICT a proiectat un aspect în formă de U, potrivind linia în 16 metri lungime și 2,7 metri lățime, satisfacând cerințele clientului. După două zile de instalare și depanare, urmate de șase zile de instruire pentru echipamente și asistență tehnică, proiectul a fost livrat cu succes. Această soluție a arătat capacitatea ICT de a personaliza și optimiza liniile de producție, asigurând că producția de LED-uri a clientului a funcționat fără probleme, cu îndrumări de specialitate.
| Service și suport pentru instruire
ICT oferă servicii complete și instruire pentru a vă asigura că imprimanta dvs. de ecran SMT funcționează la maximum. Echipa noastră de experți oferă instalare, întreținere și asistență tehnică la fața locului, adaptate nevoilor dumneavoastră. Efectuăm sesiuni de instruire detaliate, învățându-vă personalul să folosească și să întrețină eficient mașina, acoperind configurarea, funcționarea și depanarea. Cu peste 25 de ani de experiență, vă optimizăm procesul de producție și ne adaptăm la obiectivele dumneavoastră specifice. Rețeaua noastră globală de 8 filiale asigură timpi de răspuns rapid și asistență continuă. Aveți încredere în ICT pentru a vă menține linia să funcționeze fără probleme, cu îngrijire profesională și asistență continuă.
| Lauda clientului
Clienții adoră expertiza și dedicarea inginerilor noștri, lăudându-le îndrumările clare în timpul instalării. Ei admiră precizia și fiabilitatea imprimantei de ecran SMT, numind-o un schimbător de joc pentru producție. Transportul nostru sigur și bine ambalat câștigă note mari pentru protejarea echipamentului în timpul transportului. Clienții apreciază, de asemenea, răspunsurile noastre rapide la probleme, rezolvând problemele rapid pentru a minimiza timpul de nefuncționare. Această încredere reflectă angajamentul ICT pentru servicii și suport de calitate.
| Certificari si standarde
ICT deține certificări prestigioase, inclusiv CE, RoHS, ISO9001 și multiple brevete, asigurând standarde de top. Aceste acreditări reflectă angajamentul nostru față de siguranță, îngrijirea mediului și managementul calității în producție. Marcajul CE garantează conformitatea cu normele europene de siguranță, în timp ce RoHS asigură o producție ecologică. Certificarea ISO9001 evidențiază controlul nostru strict al calității, iar brevetele prezintă design-urile noastre inovatoare. Aveți încredere în excelența certificată ICT pentru soluții SMT fiabile.
| Despre Compania și Fabrica TIC
ICT este un furnizor lider de soluții de echipamente electronice cu cercetare, dezvoltare și producție internă. Fondată în 2012, ne-am dezvoltat rapid, angajând 89 de angajați pe o suprafață de 12.000 m², cu 20 de ingineri și 8 filiale la nivel global. Deservim peste 1600 de clienți în 72 de țări, oferind soluții SMT personalizate. Fabrica noastră dispune de procese stricte de testare și un sistem robust de management al calității, asigurându-se că fiecare imprimantă de ecran SMT îndeplinește standarde înalte. Cu un fond înregistrat de 30 de milioane de dolari, continuăm să inovăm și să ne extindem, furnizând produse de încredere în întreaga lume, menținând în același timp un control excelent al calității.
