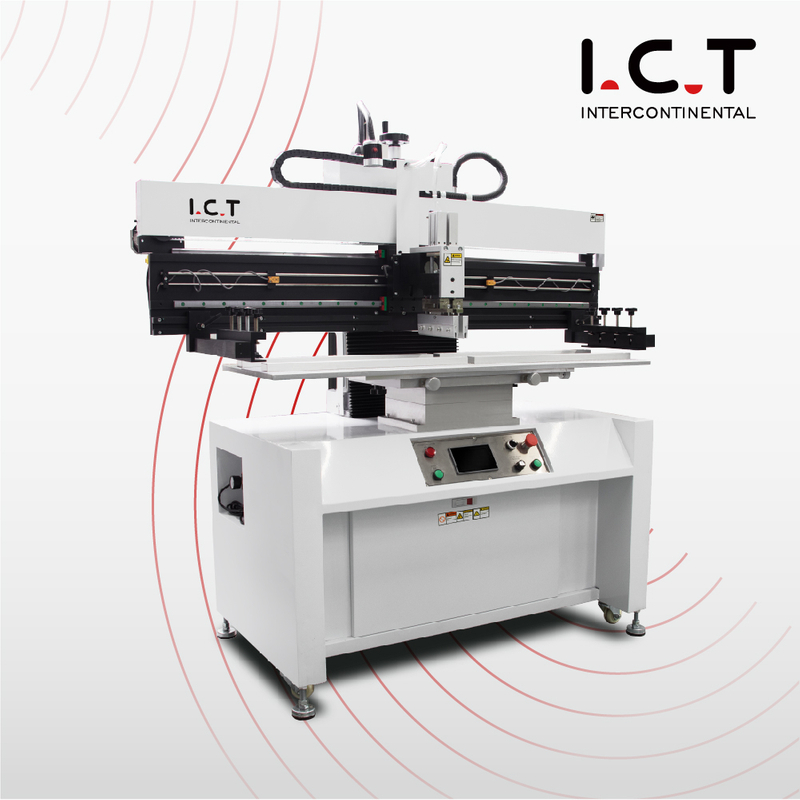

| Mașină automată de imprimare PCB SMT de încredere pentru producție în creștere
Pas de imprimare SMT de înaltă precizie Mașina automată de imprimare SMT PCB începe linii SMT medii cu ghidaje liniare Taiwan TBI și motor pas cu pas SANYO pentru o mișcare solidă. Presiunea lamei și viteza de imprimare sunt reglabile, manometrul de precizie și afișajul controlerului de viteză oferă control instantaneu. Sistemul de racletă cu suspensie face imprimarea mai uniformă. Banc universal modular cu dispozitiv de aliniere pentru placă PCB și cadru se potrivește plăcilor cu o singură față sau cu două fețe. Brațele cadrului șablonului pot fi ajustate pentru diferite game de dimensiuni de la 370470 mm la 1050650 mm. Imprimare automată; calitate stabilă și eficientă a imprimării. Ciclul de sub 10 secunde permite imprimantei cu șablon să lipiți lipirea liniilor SMT cu mâner de înaltă precizie pentru telefon, router sau dispozitiv medical.
| Caracteristică
Pinul și blocul de susținere trebuie să fie potrivite pentru diferite PCB cu o singură față și cu două fețe, iar pinul de diferite dimensiuni trebuie să fie potrivit pentru diferite găuri pentru PCB. Operare simplă, poziționarea este precisă, iar poziția fixă este flexibilă și reglabilă. Motorul pas cu pas importat șina de ghidare de precizie Taiwan asigură stabilitate, sistemul de racletă poate fi ridicat prin conversie manuală pentru a adăuga pastă de lipit și operațiune de curățare, limitează reglarea flexibilă a senzorului pentru a reduce călătoria de transport. Acest lucru menține plăcile cu o grosime de 0,2-6 mm blocate etanș în liniile de asamblare PCB, astfel încât imprimarea smt rămâne perfectă pentru plasatori.
Structura racletei de conectare directa. Racleta este controlată independent de doi cilindri de înaltă precizie pentru a asigura o presiune precisă și stabilă. Șinele de poziționare duble cu glisare asigură precizia și stabilitatea racletei. Operarea ecranului tactil. Interfață prietenoasă MMI engleză, funcție de predare și navigare. Mod de funcționare: manual, semi-automat și complet automat. Piesele de control de bază adoptă mărci importate de înaltă calitate pentru a asigura stabilitatea și operabilitatea imprimantei. Imprimare automată, calitate de imprimare stabilă și eficientă. Acest lucru oferă imprimante stencil pastă de lipit straturi de înaltă precizie pentru cuptoare de reflux în liniile de asamblare PCB cu aproape zero punți sau lipsuri.
| Caietul de sarcini
| Model | P3 | P6 | P12 | P15 |
| Precizie | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| Dimensiunea PCB | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Dimensiunea platformei | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Dimensiunea stencilului (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Grosime PCB | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Poziționarea șablonului | Manual | Manual | Manual | Manual |
| Timp de ciclu | < 10 sec. | < 10 sec. | < 12 sec. | < 12 sec. |
| Consumul de energie | 200 W | 200 W | 220 W | 220 W |
| Alimentare electrică | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Presiunea aerului | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Viteza racletei | 0-200 mm/sec | 0-1200mm/sec | 0-200 mm/sec | 0-200 mm/sec |
| Dimensiune | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Greutate | 280 Kg | 300 kg | 356 Kg | 430 Kg |
| Lungimea racletei | 250 mm | 250 mm | 250 mm | 250 mm |
| Înălțimea platformei | 950mm | 950mm | 950mm | 950mm |
| Opțiune: Dimensiunea specială poate fi personalizată | ||||
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT
Linia de producție PCBA de înaltă calitate ICT dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
Inspectează integritatea îmbinării interioare de lipit și detectează defecte ascunse. | |
| Mașină de curățare SMT | Folosit pentru curățarea PCB-urilor, șabloane, dispozitive de fixare, duze etc. |
| Mașină de tăiat PCB | Tăiați PCBA în produsul final |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser / montator de etichete / imprimantă cu jet de cerneală |
| Studiu de caz pentru succesul clienților – Fabrica de LED-uri din Arabia Saudită
Un client saudit a construit o linie SMT de volum mediu complet din ICT folosind mașina automată de imprimare PCB SMT, dispozitivul de montare JUKI RS-1R și cuptorul L8 pentru plăci de rețea. Inginerii noștri au sosit la Riad, au conectat imprimanta la curele SMEMA, au calibrat pastă pentru panouri de 600×350 mm și au oferit șapte zile de instruire privind setările de înaltă precizie și fluxul de linie. Linia de asamblare PCB a atins ținta UPH în aceeași săptămână, cu o plasare impecabilă de alimentare cu pastă și fără defecte. Clientul a lăudat suportul expert în străinătate, ambalajul protejat și coachingul detaliat care a început întreaga linie de producție SMT instantaneu.
| Servicii globale și asistență pentru formare
ICT oferă suport complet pentru linia de producție SMT: layout-uri SMEMA gratuite, 48 de ore video de ardere în fabrică, conexiune la fața locului, tabără de pregătire practică de 7-10 zile, piese de schimb de un an, diagnosticare la distanță nelimitată prin telefon sau partajare a ecranului și vizite regulate de îmbunătățire a randamentului. Cei 20 de ingineri noștri acoperă 72 de țări cu un prim răspuns de 4 ore și o linie telefonică de urgență 24/7. Fiecare mașină automată de imprimare PCB SMT finalizează îmbătrânirea și inspecția completă de 48 de ore în fabrica noastră de 12.000 m² ISO9001. Clienții se bucură de linii de producție SMT fără griji, rambursare rapidă și parteneriat pe termen lung.
| Recenziile clienților
Peste 1600 de linii SMT din 72 de țări au încredere în TIC. Le plac planurile de centură personalizate pentru spații înguste, lăzi puternice pentru transportul oceanic, cursuri de o săptămână care îi fac pe operatori experți în imprimare, remedieri de la distanță de două ore care mențin liniile în funcțiune și verificări ulterioare care cresc producția cu 18%. Fabricile se extind constant, deoarece sprijinul total înseamnă randament mai mare, deșeuri mai mici și prietenie adevărată.
| Certificari si standarde
Toate mașinile automate de imprimare PCB SMT poartă patente CE, RoHS, ISO9001:2015 și multiple. Testele transportoarelor și verificările 100% respectă standardele UE, SUA și globale pentru liniile de asamblare PCB. Acestea dovedesc o manipulare sigură a pastei, nicio interferență cu următoarea mașină, andocare puternică și funcționare ecologică - încredere totală de la prima placă.
| Despre compania TIC și fabrica noastră
ICT a început în 2012 și acum conduce o fabrică modernă de 12.000 m² în Dongguan, China, cu 89 de angajați dedicați și 20 de ingineri cu experiență. Proiectăm, producem și testăm linii complete de producție SMT în conformitate cu standardele stricte ISO9001. Peste 1600 de linii SMT în 72 de țări dovedesc calitatea și serviciul nostru de încredere. Opt birouri globale și depozite locale garantează suport pentru piese și inginer în 48 de ore oriunde. Clienții cresc cu prețurile noastre oneste, livrarea rapidă și upgrade-urile software gratuite pe viață.
