românesc  |
ICT-5151
I.C.T
| Cantitate: | |
|---|---|
| Mașină de imprimat ecran SMT PCB complet automată ICT
Mașina de tipărit serigrafic SMT PCB complet automată ICT este o imprimantă automată de șabloane smt de înaltă precizie, concepută pentru asamblarea electronică modernă. Rezolvă problemele legate de lipirea manuală cu automatizare completă, realizând un ciclu rapid de 7 secunde și repetabilitate maximă. Această mașină de imprimat smt PCB acceptă imprimarea cu lipici și controlează costurile prin procese eficiente. Integrat cu Industry 4.0 și MES, urmărește datele în timp real de la mașini pentru a reduce timpii de ciclu și pentru a îmbunătăți producția. Ideal pentru electronice de larg consum, automobile și câmpuri LED, se ocupă de PCB-uri de la 50x50mm la 900x600mm. Calibrarea automată, presiunea reglabilă și curățarea șablonului asigură calitatea. Expertiza completă a fabricii ICT face ca această mașină de tipărit serigrafic SMT PCB complet automată să fie ușor de configurat și de operat în siguranță.
| Caracteristică
Mașina de imprimat serigrafic SMT PCB complet automată folosește o racletă cu punte arcuită cu două motoare pas cu pas pentru o presiune stabilă. Șinele de glisare duble mențin mișcarea precisă înainte și după imprimare. Feedback-ul în timp real reglează automat presiunea pentru formarea perfectă a pastei. Precizia de poziționare atinge ±0,01 mm, cu imprimare la ±0,025 mm. Sistemul de viziune cu lumini coaxiale detectează urme pe diferite PCB-uri, cum ar fi staniu sau placat cu cupru. Separarea programabilă controlează viteza și distanța pentru mai multe metode. Această configurație acceptă rulări de mare volum în aplicațiile mașinilor de imprimare smt pcb, reducând defectele și asigurând depuneri uniforme de fiecare dată.
Transportul în această imprimantă automată cu șabloane smt folosește o curea unică pentru a evita problemele blocate cu PCB. Motorul conduce cu precizie până la 1500 mm/s, cu direcții flexibile: stânga-dreapta sau dreapta-stânga. Clemele laterale și aspiratorul țin ferm plăcile pentru un contact neted al șablonului. Platforma se reglează pe trei axe cu motoare directe pentru o aliniere rapidă și de înaltă precizie. Știfturile și blocurile magnetice gestionează deformarea sub 1%. Standardul SMEMA permite o conectare ușoară la linie. Acest sistem se ocupă de grosimi de la 0,4 mm la 6 mm, menținând mașina de imprimare serigrafică SMT PCB completă, fiabilă și rapidă.
Opțiunile de curățare includ uscat, umed și aspirat, plus manual dacă este necesar. Sistemul de pulverizare curăță uniform de sus în jos, controlat de software pentru a economisi materiale. CCD separat și piesele de curățare ușurează accesul, cu evacuare puternică pentru un vid eficient. Verificarea șablonului opțional folosește lumina pentru a identifica găurile murdare și pentru a curăța automat. Acest lucru previne acumularea de pastă în mașina de tipărit serigrafic SMT PCB complet automat, menținând calitatea pe perioade lungi. Designul cu întreținere redusă cu piese importate reduce timpul de nefuncționare pentru liniile aglomerate.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.

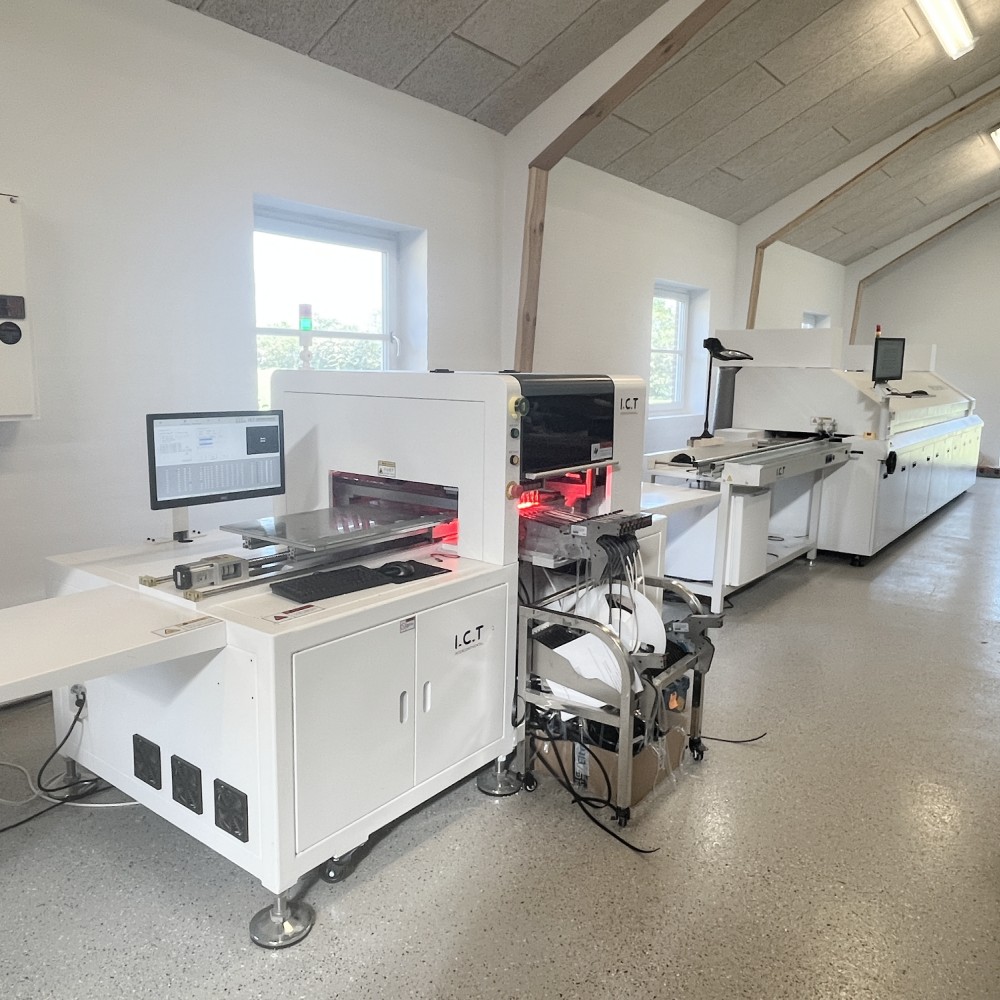

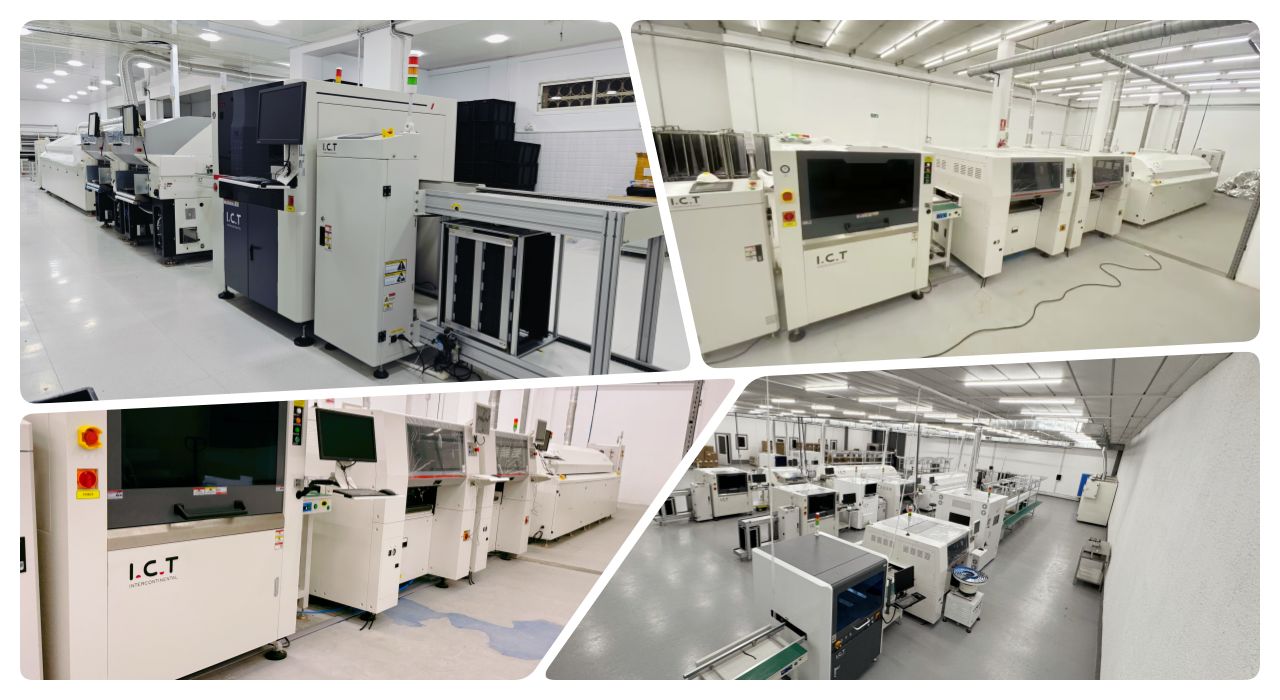

| Lista echipamentelor de linie SMT
Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser /montator de etichete/imprimantă cu jet de cerneală |
| Video cu caz de succes al clienților
În 2025, ICT a livrat cu succes o linie completă de producție SMT și o linie DIP unei companii ODM din Arabia Saudită. Doi ingineri tehnici cu experiență au călătorit la șantierul din Orientul Mijlociu pentru a oferi suport complet de instalare și instruire. Videoclipul arată echipa instalând mașina de tipărire serigrafică SMT PCB complet automată alături de alte echipamente, asigurând o integrare perfectă. Ei au ghidat personalul local prin operare, depanare și întreținere, acoperind totul, de la încărcarea pastei până la ciclurile de curățare. Acest serviciu hands-on a ajutat clientul să lanseze producția rapid, obținând randamente mari în asamblarea electronicelor de larg consum. Expertiza inginerilor a rezolvat provocările de configurare la fața locului, construind încredere și permițând fabricii să respecte termene limită strânse. Angajamentul global al ICT a transformat un proiect complex într-un succes fără probleme, dovedind devotamentul nostru față de partenerii de peste mări.
| Service și suport pentru instruire
ICT oferă servicii end-to-end pentru mașina dvs. de tipărire serigrafică SMT PCB completă, începând cu analiza și planificarea cererii. Instalarea la fața locului de către experți asigură o pornire rapidă, ca în proiectul nostru saudit. Instruirea include operarea practică, optimizarea și siguranța echipei dvs. Oferim ajutor de la distanță 24/7 și răspuns rapid la probleme, plus upgrade-uri, cum ar fi furnizarea de lipire automată sau legături SPI. Cu 8 birouri globale, asistența localizată vă ajunge oriunde. Programele de întreținere prelungesc durata de viață a mașinii folosind piese de calitate. Această abordare completă minimizează riscurile, reduce costurile și ajută la construirea de fabrici eficiente de la zero.
| Recenziile clienților
„Inginerii noștri au lăudat remediile rapide la fața locului oferite de ICT în timpul instruirii în Orientul Mijlociu.” – Managerul ODM din Arabia Saudită. „Imprimanta automată cu șabloane smt oferă printuri impecabile, mărind viteza liniei noastre.” – Client Automotive, Europa. „Securizați echipamentul protejat de ambalaj prin transport îndelungat—fără deteriorare.” – Producător de LED-uri, Asia. „Răspunsurile rapide la întrebări ne-au menținut în program – parteneri extraordinari.” – Electronics Firm, SUA. Clienții apreciază inginerii noștri calificați, mașinile de încredere, transportul atent și suportul prompt.
| Certificari si standarde
ICT deține CE, RoHS și ISO9001 pentru a îndeplini standardele de siguranță și ecologice pentru mașina de tipărit serigrafic SMT PCB complet automată. Brevetele acoperă tehnologii cheie precum sistemele de curățare și transport. Mărcile importate precum Panasonic asigură erori reduse. Testele riguroase din fabrică garantează performanța. Aceste mărci oferă încredere în echipamentele durabile și conforme.
| Despre compania ICT și fabrica noastră SMT
Fondată în 2012, ICT are peste 25 de ani în electronică, cu 89 de angajați și 20 de ingineri în facilități Dongguan de 12.000 m². Deservim peste 1600 de clienți din 72 de țări prin 8 birouri. R&D și producția internă oferă soluții complete SMT, crescând rapid prin sisteme de calitate stricte. Ne concentrăm pe integritate, partajare deschisă și integrare Industry 4.0. Acest lucru acceptă produse de încredere, cum ar fi mașina noastră de imprimare smt pcb, cu servicii global localizate pentru succesul dumneavoastră.
