NXTR
FUJI
| Cantitate: | |
|---|---|

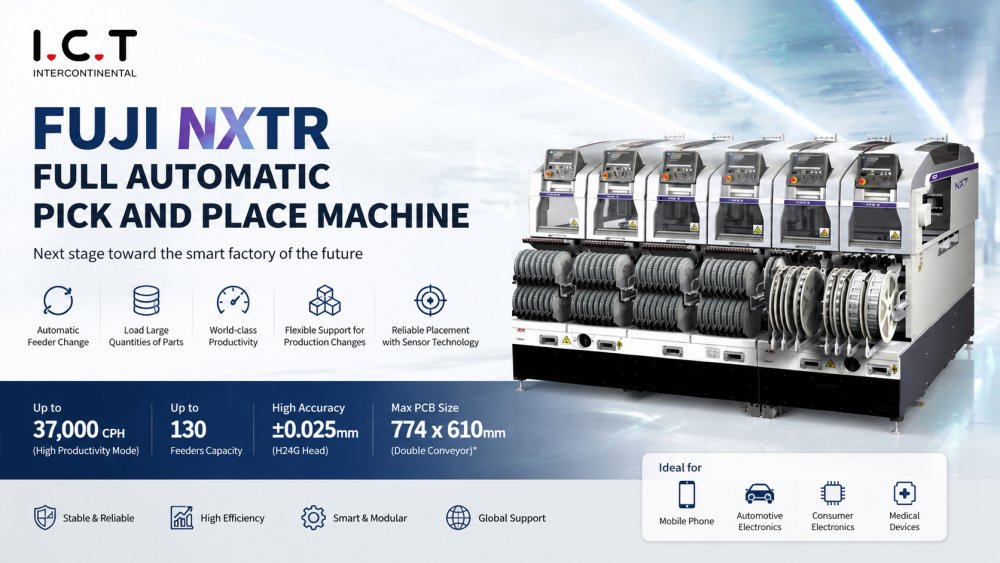

| Platforma NXTR Smart SMT
Seria FUJI Pick and Place Machine NXTR este o soluție de plasare SMT de ultimă generație concepută pentru fabrici inteligente și producție de electronice de mare volum. Dispune de o structură modulară care permite configurarea flexibilă a liniei bazată pe diferite nevoi de producție. Acest sistem este utilizat pe scară largă în telefoanele mobile, electronice de larg consum, electronice auto și ansamblu PCB de înaltă densitate.
Ca mașină principală FUJI SMT Pick and Place, oferă o plasare de mare viteză și precizie a componentelor cu control avansat bazat pe senzori și management inteligent al alimentatorului. Integrat într-o linie de producție SMT completă, funcționează împreună cu imprimante, sisteme SPI, cuptoare de reflow și sisteme de inspecție AOI. ICT oferă instalare completă, instruire și asistență tehnică globală pentru a asigura o producție stabilă și o accelerare rapidă.
| Caracteristicile produsului
Mașina FUJI Pick and Place NXTR este construită cu o arhitectură modulară care permite configurarea flexibilă a liniei SMT. Producătorii pot extinde sau ajusta cu ușurință capacitatea de producție în funcție de cererea produsului. Această structură reduce timpul de nefuncționare și îmbunătățește scalabilitatea din fabrică. Fiecare modul funcționează independent, dar se integrează perfect în întreaga linie de producție SMT. Acest lucru îl face potrivit pentru fabricile inteligente care necesită adaptare rapidă și eficiență ridicată în mediile moderne de producție de electronice.
Mașina FUJI SMT Pick and Place utilizează un sistem avansat de schimb automat de alimentare care reduce semnificativ intervenția manuală. Permite producția continuă prin minimizarea timpului de schimbare între diferite modele de produse. Sistemul poate gestiona până la 130 de alimentatoare de bandă, acceptând medii de producție cu amestec ridicat. Această caracteristică îmbunătățește productivitatea și reduce volumul de muncă al operatorului. Asigură o aprovizionare stabilă cu materiale și ajută la menținerea performanței de producție SMT constantă pe parcursul ciclurilor lungi de fabricație.
Mașina automată de preluare și plasare oferă performanțe de viteză extrem de mare, atingând până la 37.000 cph în modul de înaltă productivitate. Diferite tipuri de capete, cum ar fi H24G, H08M și H02F, oferă capacitate de producție flexibilă pentru diferite dimensiuni de componente. Această capacitate de mare viteză îl face ideal pentru ansamblul PCB al telefoanelor mobile și pentru fabricarea de electronice la scară largă. Menține acuratețea stabilă chiar și în condiții de funcționare continuă, asigurând un randament ridicat cu rate scăzute de defecte.
Aparatul FUJI SMT integrează tehnologia avansată a senzorilor pentru monitorizarea plasării în timp real. De la preluarea componentelor până la plasarea, fiecare pas este verificat pentru a asigura acuratețea și stabilitatea. Sistemul acceptă plasarea de înaltă precizie cu o precizie de ± 0,025 mm în moduri optimizate. Acest lucru reduce erorile de plasare și îmbunătățește randamentul produsului. Este deosebit de important pentru modelele PCB de înaltă densitate utilizate în smartphone-urile moderne și dispozitivele electronice avansate.
Sistemul NXTR acceptă o gamă largă de dimensiuni de componente, de la cipuri ultra-mici la IC mai mari și componente la nivel de placă. Configurațiile diferite ale capului permit producția optimizată pentru tipuri de produse mixte. Această flexibilitate îl face potrivit pentru fabricile EMS cu schimbări frecvente de produs. Asigură performanță stabilă în diferite cerințe de producție, menținând în același timp viteză și precizie ridicate, făcându-l o soluție puternică pentru mediile de producție dinamice.
| Caietul de sarcini
Specificații de bază | |
Dimensiune PCB (LXW) | 48 x 48 mm până la 774 x 610 mm (conveior dublu)* |
Capacitatea alimentatorului | Până la 130 (bandă de 8 mm) |
Precizia plasării | H24G: +/-0,025 mm (mod standard) / +/-0,038 mm (mod prioritar productivitate, în curs de dezvoltare) (3sigma) cpk≥1,00 |
Dimensiunile mașinii | L: 1280 mm, L: 2656 mm, H: 1556 mm |
Amplasarea capetelor | |||||
H24G | H08M | H02F | H01 | DE | |
Cantitatea duzei | 24 | 8 | 2 | 1 | 1 |
Debit (cph) | 37.000 cph (mod de prioritate productivitate, în curs de dezvoltare) | 13000 | 7300 | 4200 | 3000 |
Dimensiunea piesei (mm) | 03015 mm până la 5 x 5 | 0603 (0201') până la 45 x 45 | 1608 (0603') până la 74 x 74 (32 x 180) | 1608 (0603') până la 74 x 74 (32 x 180) | |
Verificarea prezenței piesei | ○ | ○ (H08MQ) | ○ | x | |
Aprovizionare cu piese Bandă | ○ | ○ | ○ | ○ | |
Stick | x | ○ | ○ | ○ | |
Tavă | x | ○ | ○ | ○ | |
DynaHead(DX) | ||||
Cantitatea duzei | 12 | 4 | 1 | |
Debit (cph) | 27.000 | 12000 | 5800 | |
Dimensiunea piesei (mm) | 0402 (01005') până la 12,5 mm în diagonală și Y este de 7,5 mm sau mai puțin | 1608 (0603') până la 15 x 15 | 1608 (0603') până la 74 x 74 (32 x 100) | |
Precizia plasării | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Verificarea prezenței piesei | o | x | o | |
Aprovizionare cu piese | Bandă | o | o | o |
Stick | x | o | o | |
Tavă | x | o | o | |
*Contactați ICT pentru condiții specifice de operare și specificații detaliate.
| Lista echipamentelor de linie SMT
Linia noastră de asamblare SMT dispune de echipamente avansate pentru asamblarea PCB eficientă și precisă. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
Mașina FUJI Pick and Place face parte dintr-un ecosistem complet de producție SMT. Funcționează perfect cu imprimante cu pastă de lipit, sisteme de inspecție SPI, cuptoare de reflux, mașini de inspecție AOI și echipamente de manipulare a PCB-urilor. Această integrare asigură un proces de producție complet automatizat, de la încărcarea PCB-ului până la inspecția finală. ICT oferă soluții SMT la cheie care ajută fabricile să construiască linii de producție eficiente, stabile și inteligente pentru producția globală de electronice.
| Video cu succesul clienților
ICT a livrat cu succes un proiect complet de instalare și formare a liniei de producție SMT în Algeria pentru producția de telefoane mobile. Sistemul include încărcător SMT, imprimantă de șablon ICT-4034, sistem SPI, soluție FUJI Pick and Place Machine, cuptor Lyra 733, sistem de inspecție AOI și echipament de manipulare a PCB.
Pe parcursul unei luni de asistență la fața locului, inginerii noștri au finalizat instalarea, depanarea și instruirea operatorilor. Mașina FUJI SMT Pick and Place a jucat un rol cheie în obținerea unei producții stabile de mare viteză, cu o precizie constantă. Clientul a început cu succes producția de masă și a oferit feedback pozitiv privind stabilitatea echipamentelor și suportul tehnic TIC.
| Service și asistență pentru instruire
ICT oferă asistență tehnică globală completă pentru liniile de producție SMT, inclusiv instalarea, programarea, depanarea și instruirea operatorilor. Inginerii noștri sprijină clienții la fața locului și online, asigurând o pornire rapidă a producției și o funcționare stabilă. Instruirea acoperă operarea mașinii, întreținerea și optimizarea producției. Acest lucru îi ajută pe clienți să stăpânească rapid mașina FUJI Pick and Place și să obțină o producție SMT eficientă cu timpi de nefuncționare redusi și productivitate îmbunătățită.
| Lauda clientului
Clienții recunosc foarte mult performanța mașinii FUJI Pick and Place pentru stabilitatea și capacitatea sa de producție de mare viteză. Ei apreciază instalarea profesională și instruirea oferite de inginerii ICT. Sistemul inteligent de alimentare și controlul precis al plasării sunt adesea evidențiate ca avantaje cheie. Clienții apreciază, de asemenea, serviciul nostru de răspuns rapid, ambalarea sigură și suportul de livrare global de încredere, care asigură o execuție ușoară a proiectului de la livrare până la producție.
| Certificarea noastră
Echipamentele TIC respectă standardele globale, inclusiv CE, RoHS, ISO9001 și multiple tehnologii brevetate. Aceste certificări asigură siguranța, fiabilitatea și performanța stabilă în medii industriale. Fiecare sistem FUJI SMT Pick and Place Machine este strict testat înainte de livrare. Procesul nostru de control al calității asigură performanță constantă și fiabilitate pe termen lung pentru aplicațiile globale de producție SMT.
| Despre TIC și Fabrică
ICT este un furnizor lider de soluții SMT, cu peste 20 de ani de experiență în echipamentele de producție electronice. Am deservit peste 1.700 de clienți din peste 80 de țări din întreaga lume. Compania noastră integrează cercetare și dezvoltare, producție, vânzări și servicii tehnice pentru a furniza soluții complete de fabrică SMT. Cu o capacitate de inginerie puternică și un control strict al calității, ajutăm clienții să construiască fabrici SMT eficiente, inteligente și scalabile de la început până la producția de masă.
