SCM1-D
SAMSUNG
| Cantitate: | |
|---|---|
| Soluție compactă de plasare SMT

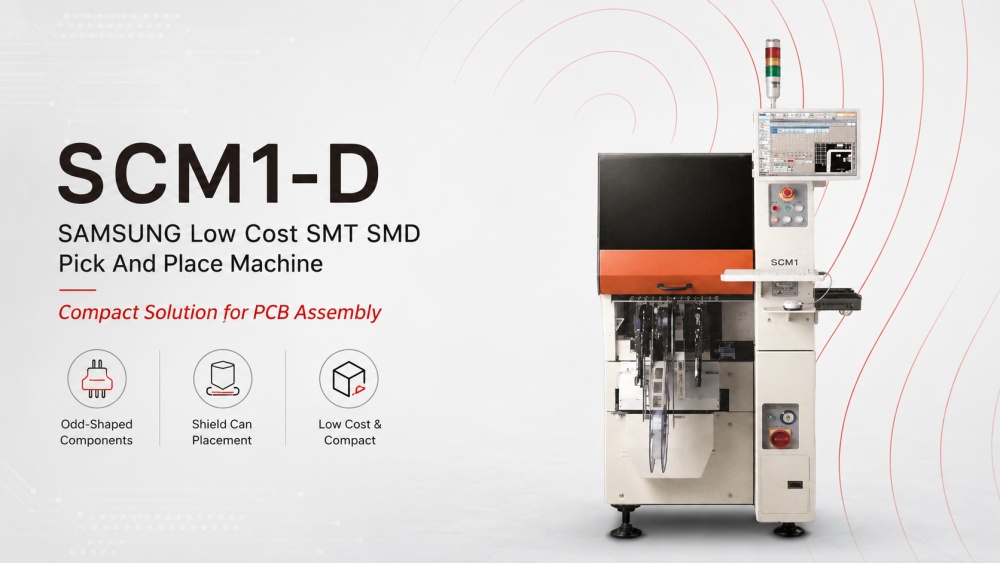

Aparatul SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place este proiectat pentru fabricile de asamblare PCB care au nevoie de o soluție de plasare subțire și practică pentru cutiile de scut și componente de formă ciudată. Este potrivit pentru clienții care doresc o mașină compactă cu capacitate de producție flexibilă și operare mai ușoară. Mașina acceptă inspecția de plasare a cutiei de scut, utilizarea alimentatorului mixt și tăierea opțională a benzii. Corpul său subțire ajută la reducerea zonei SMT în linie, ceea ce este util atunci când spațiul din fabrică este limitat. Fiind o mașină SMT Pick And Place cu cost redus, SCM1-D poate ajuta fabricile să gestioneze plasarea componentelor speciale fără a investi într-un montator mare de mare viteză. ICT poate sprijini, de asemenea, planificarea completă a liniilor SMT, instalarea, instruirea și testarea producției.
| Introducere model
Model de mare viteză: SM471Plus Chip Mounter
SM471Plus este un montator de cip de mare viteză utilizat în liniile de producție SMT pentru plasarea stabilă și eficientă a componentelor. Este potrivit pentru fabricile care au nevoie de plasarea rapidă a componentelor de cip, circuite integrate mici și piese SMD generale. În comparație cu echipamentele simple cu costuri reduse, SM471Plus se concentrează mai mult pe viteză, echilibrul liniei și producția de masă stabilă. Poate funcționa cu o imprimantă cu pastă de lipit, SPI, cuptor de reflux, AOI și mașini de manipulare a PCB pentru a construi un proces SMT complet. Pentru clienții care au nevoie de o producție mai mare după ce au început cu SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place Machine, SM471Plus poate fi considerat o opțiune de plasare îmbunătățită pentru nevoile de producție mai mari.
Model flexibil de viteză medie: suport flexibil SM481Plus
SM481Plus este o mașină flexibilă de plasare SMT pentru clienții care au nevoie atât de viteză, cât și de gama de componente. Poate manipula diferite componente SMD și este potrivit pentru producția de PCB mixte. Acest model este adesea folosit atunci când linia de produse include electronice de larg consum, plăci de control, plăci LED, plăci de alimentare sau produse de comunicare. Valoarea sa nu este doar în viteza de plasare, ci și în funcționarea stabilă, schimbarea mai ușoară a producției și adaptabilitate mai bună la diferite modele de PCB. Pentru o fabrică care utilizează o mașină SMD Pick And Place pentru asamblarea PCB, SM481Plus poate ajuta la îmbunătățirea flexibilității producției. ICT poate potrivi această mașină cu sisteme de imprimare, inspecție, recirculare și manipulare PCB în conformitate cu procesul clientului.
Montator multifuncțional SM482Plus
SM482Plus este o mașină de plasare multifuncțională concepută pentru aplicații mai largi de componente. Este potrivit pentru fabricile care trebuie să plaseze diferite tipuri de componente pe aceeași linie de producție. Acest model este util atunci când clienții produc produse cu liste de materiale mai complexe, componente mai mari sau design de plăci mai variate. Acceptă o plasare stabilă pentru multe aplicații SMT și poate fi utilizat împreună cu alte mașini într-o linie SMT completă. Pentru clienții care compară SCM1-D cu echipamente de nivel superior, SM482Plus este o opțiune mai puternică atunci când producția necesită mai multă flexibilitate și capacitate de plasare mai mare. Poate sprijini asamblarea PCB în electronică, piese auto, control industrial și alte domenii de producție.
Soluție DECAN L2 Long Board
DECAN L2 este proiectat pentru producția de PCB lungi și de plăci mari SMT. Este potrivit pentru plăci de iluminat cu LED, plăci de control lungi, panouri de iluminat pentru automobile, panouri industriale și alte produse care necesită o zonă de plasare mai mare. În comparație cu montatoarele standard, DECAN L2 oferă fabricilor mai multă flexibilitate atunci când lungimea PCB devine o cerință cheie. Poate funcționa cu imprimante cu plăci lungi, transportoare, cuptoare de reflow și mașini AOI pentru a forma o linie de producție completă. Pentru clienții care caută o mașină SAMSUNG Pick and Place sau o soluție Hanwha pentru dimensiuni speciale de plăci, DECAN L2 este o alegere puternică. TIC poate ajuta la proiectarea întregii linii bazate pe dimensiunea PCB-ului, capacitatea și aspectul fabricii.
| Caietul de sarcini
| Element de specificație | SCM1-D |
|---|---|
| Nume produs | SCM1-D Mașină de alegere și plasare |
| Tip mașină | Placer de componente în formă ciudată |
| Aplicație | Ansamblu PCB / Plasarea cutii de scut / Plasarea componentelor în formă ciudată |
| Funcția principală | Amplasare pentru cutii de scut și componente cu forme speciale |
| Viteză | 2.400 CPH, 1 ax / 3.000 CPH, 2 axe |
| Structura | 1 portal × 25 fusuri |
| Structură opțională | 1 portal × 1 ax |
| Dimensiunea PCB | Min. L50 × L50 mm / Max. L295 × L250 mm |
| Lățimea mașinii | 680 mm |
| Dimensiunea componentelor | 1005 ~ □45 mm, H15 mm |
| Recunoașterea componentelor | Recunoașterea luminii din spate |
| Inspecția de plasare | Inspecția poziționării cutii de scut |
| Modul de producție | Producție mixtă cu două benzi |
| Suport pentru suprafață PCB | Aceeași producție de suprafață de sus/inferioare PCB |
| Tip alimentator | Utilizare mixtă a alimentatorului electric și a alimentatorului pneumatic |
| Cap dozator | O duză și un dozator |
| Cutter de bandă | Cutter de bandă încorporat, opțional |
| Alimentatorul de etichete | Opțional |
| Avantajul principal | Cost redus, dimensiune compactă, plasare flexibilă a componentelor în formă ciudată |
| Element de specificație | HM520 HS | HM520 MF |
|---|---|---|
| Model | HM520 HS | HM520 MF |
| Tip mașină | Montator modular de mare viteză | Montator modular multifuncțional |
| Configurație | 20 fusuri × 2 portaluri | 6 fusuri × 2 portaluri |
| Viteza de plasare | 80.000 CPH | 60.000 CPH |
| Precizia plasării | ±25 μm @ Cpk ≥ 1,0, Chip | ±40 μm @ Cpk ≥ 1,0, cip / ±30 μm @ Cpk ≥ 1,0, IC |
| Gama de componente | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Dimensiunea mașinii | L 890 × D 2.370 × H 1.930 mm | L 890 × D 2.370 × H 1.930 mm |
| Avantajul principal | Plasarea componentelor de cip de mare viteză | Amplasare flexibilă a componentelor mixte |
| Aplicație recomandată | Producția în masă de componente mici de cip | Producție cu tipuri mai largi de componente și piese mai mari |
| Parametru | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Viteza de plasare (optimă) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Numărul de fusuri | 10 axe/cap (1 portal) | 6 axe/cap (1 portal) | 6 axe/cap (1 portal) | 6 axe/cap (2 portaluri) |
| Precizia plasării (cip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Precizia plasării (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Gama de componente | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, până la □55mm opt.) |
| Dimensiune maximă PCB (standard) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Dimensiune maximă PCB (opțional) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Până la 1.200 x 460 mm |
| Capacitate alimentator (8 mm) | 120ea | 120ea | 120ea | 120ea |
| Sistem de vedere | Vedere de zbor | Viziunea Scenică | Viziunea Scenică | Vedere de zbor |
| Mai multe produse legate de SMT
ICT oferă linii SMT complete de înaltă calitate, dincolo de mașina de preluare și plasare SMT . Soluțiile noastre complete de producție PCBA includ încărcătoare cu vid pentru manipularea plăcilor , imprimante automate cu pastă de lipit pentru aplicare precisă, cuptoare de refluere cu mai multe zone pentru lipire puternică și sisteme avansate AOI pentru detectarea defectelor. Aceste mașini funcționează împreună perfect în linii strânse și eficiente. Această configurație oferă un randament ridicat, costuri reduse și performanță fiabilă pentru industriile solicitante precum auto, medical, iluminat și electronice de larg consum. Plăcile sunt pregătite pentru utilizare în lumea reală. Oferim planificare și suport complet pentru a vă construi sistemul de producție SMT ideal.
Mașina SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place poate fi utilizată împreună cu alte mașini de producție SMT pentru a forma un proces de asamblare PCB mai complet. ICT poate oferi încărcător SMT, imprimantă automată de șablon, mașină SPI, transportor PCB, montator SMT, cuptor de reflux, mașină de inspecție AOI, router PCB și mașină de curățat PCBA. Aceste mașini acoperă procesul de la încărcarea PCB-ului, imprimarea pastei de lipit, inspecția pastei, plasarea componentelor, lipirea, inspecția optică, depanare și curățare. Pentru fabricile care utilizează SCM1-D pentru cutia de scut sau pentru amplasarea componentelor de formă ciudată, echipamentele aferente trebuie asortate cu atenție. O linie SMT bună este ca o echipă: o singură mașină nu poate transporta întregul joc singură.
| Nume produs | Scop în linia SMT |
|---|---|
| Linie de producție SMT la cheie | Turcia Linie SMT de ultimă generație, trasabilă, complet automatizată. |
| Încărcător de reviste SMT | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă automată de stencil PCB | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Montator automat de cipuri SMT | Montează precis componentele pe PCB-uri. |
| Cuptor SMD reflow | Topește lipitura pentru a forma îmbinări solide. |
| Echipamente de inspecție PCB | Dispozitive de inspecție SMT, cum ar fi AOI, SPI, X-ray și inspector stencil. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție, cum ar fi mașina de marcat cu laser PCBA |
| Video cu succesul clienților
ICT a oferit asistență tehnică unui client din Uzbekistan care a construit o fabrică mare de produse electronice pentru plăci de bază pentru computere, SSD-uri, produse de memorie și produse electronice conexe. De la stadiul incipient al proiectului până la instalare, depanare și testarea producției, echipa ICT a lucrat îndeaproape cu Clientul pentru a ajuta atât liniile SMT, cât și DIP să funcționeze fără probleme. Linia SMT a inclus o imprimantă de șabloane ICT-5151, patru mașini de plasare SMT, cuptoare de reflow din seria Lyra, SPI, AOI și sisteme de manipulare a PCB. Linia DIP a inclus o linie de inserție manuală, o mașină de inserție de formă impară JUKI, o mașină de lipit cu val ICT-Acrab350 și un sistem de transport. După testare, Clientul a oferit feedback pozitiv cu privire la serviciul TIC, viteza de răspuns și calitatea echipamentului.
| Service și suport pentru instruire
ICT oferă suport complet pentru clienții care aleg SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place Machine sau o linie completă de producție SMT. Înainte de livrare, echipa noastră vă poate ajuta să verificați dimensiunea PCB-ului, tipul componentei, capacitatea de producție, spațiul din fabrică și fluxul procesului. După sosirea echipamentului, inginerii TIC pot sprijini instalarea, reglarea mașinii, configurarea software-ului, predarea programelor, testarea producției și formarea operatorilor. Pentru SCM1-D, instruirea poate include configurarea amplasării cutiei de scut, utilizarea alimentatorului, inspecția amplasării, opțiunea tăietorului de bandă, întreținerea zilnică și depanarea de bază. De asemenea, ajutăm clienții să înțeleagă cum funcționează SCM1-D cu imprimante, transportoare, SPI, AOI, cuptoare de reflow și alte mașini SMT.
| Feedback-ul clienților
Mulți Clienți aleg TIC pentru că sprijinim nu numai furnizarea de echipamente, ci și funcționarea reală a fabricii. În timpul proiectelor de peste mări, Clienții îi laudă adesea pe inginerii noștri pentru instruire clară, comunicare cu pacientul și rezolvare rapidă a problemelor. De asemenea, oferă feedback pozitiv cu privire la calitatea mașinii, testarea stabilă, ambalarea atentă și răspunsul rapid după vânzare. Pentru proiectele SMT, asistența rapidă este foarte importantă, deoarece o problemă a mașinii poate afecta întreaga linie. ICT menține o comunicare strânsă cu clientul în timpul instalării, producției de probă și producției de masă timpurie. Pentru clienții care aleg o mașină de alegere și plasare a componentelor de formă ciudată, acest suport ajută la reducerea riscului proiectului și face ca pornirea producției să fie mult mai ușoară.
| Certificari si standarde
TIC se concentrează pe siguranța produselor, controlul calității și fiabilitatea pe termen lung. Echipamentele noastre și soluțiile de linie SMT pot suporta cerințe comune de certificare, cum ar fi CE, RoHS, ISO9001 și documentele de brevet aferente. Aceste certificate ajută clienții să evalueze siguranța echipamentelor, controlul producției și managementul calității din fabrică. Înainte de expediere, ICT verifică funcționarea mașinii, performanța electrică, aspectul, accesoriile și protecția ambalajului. Pentru transportul în străinătate, ambalajul stabil este, de asemenea, foarte important, deoarece mașina trebuie să ajungă în siguranță după transportul pe distanțe lungi. Indiferent dacă clientul alege SCM1-D, o mașină de plasat cu scut sau o linie de producție SMT completă, ICT urmează procese stricte de testare și calitate înainte de livrare.
| Despre Compania și Fabrica TIC
ICT este un furnizor unic de soluții de fabrică SMT cu experiență în echipamente SMT, DIP, acoperire, distribuire, lipire, inspecție și manipulare PCB. Avem propriile noastre echipe de cercetare și dezvoltare, producție, inginerie și service. De-a lungul anilor, TIC a crescut rapid și a servit peste 1.700 de clienți din peste 80 de țări. Fabrica noastră urmează procese stricte de management al calității și de testare a mașinilor înainte de expediere. Pentru clienții care construiesc o nouă fabrică de ansamblu PCB, ICT poate oferi selecția mașinii, aspectul liniei, planificarea procesului, instalare, instruire și suport tehnic pe termen lung. Cu SCM1-D SAMSUNG Low Cost SMT SMD Pick And Place Machine, clienții pot construi un proces SMT mai flexibil pentru plasarea componentelor speciale.
