I.C.T-V5000H
I.C.T
| Cantitate: | |
|---|---|

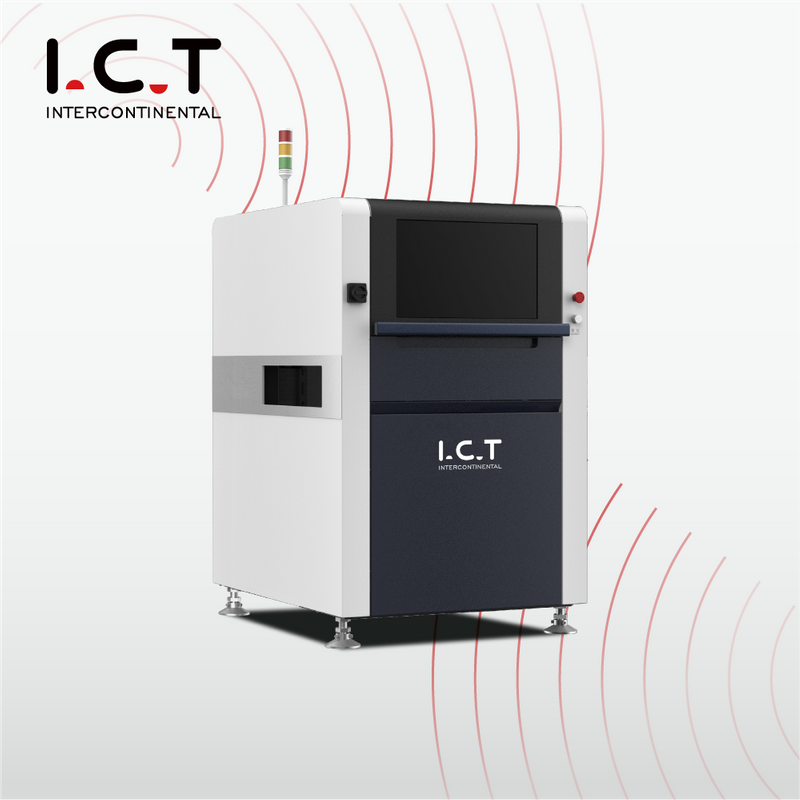

Mașină PCBA AOI on-line de mare viteză Sisteme de inspecție
1. Funcția automată de colectare și stocare a Jurnalului, funcție de avertizare/alarmare NG, programare și depanare de la distanță.
2. Capacitate de inspecție: gaură insuficientă, scurtă, slodering, știft de acoperire a lipirii, contaminare, dezaliniere, piesă lipsă, înclinat, panou publicitar, montare laterală, răsturnare, piesa greșită, deteriorată, plutire, polaritate, pseudolipire, lipire goală, lipici excesiv etc.
3. Perfect SPC colectează informații NG offline și generează automat toate tipurile de tabele de producție.
4. Funcție de centru de control matur, interfață software clară.
5. Stabilitate bună (GR&R <10% @6 Sigma, CPK> 1,33 (Precizia abaterii testului mai mică de ± 0,25 mm).
6. Mișcarea camerei, transportorul fixat în timpul testului.7. compensarea deformarii PCB: calibrarea totală a compensației Mark, compensarea cadrului poziției componentelor.
| Model | I.C.T-V5000H |
| FOV | 15u(36*30mm)/10u(24*20mm) |
| aparat foto | Cameră industrială digitală inteligentă de 5 M pixeli |
| Obiectiv | Lentila telecentrică |
| Ușoară | Lumină LED cu inel în 4 culori, RGB+W |
| Articol de inspecție | Test de componente, test de lipire |
| Mini componentă | 01005chip, 0.3pitch IC și formă specială |
| Sistem de operare | Windows 7 |
| Dimensiune PCB | 50*50~510*600mm |
| Grosimea PCB | 0,3 ~ 6,0 mm |
| Warpage PCB | ±3,0 mm |
| Greutate PCB | Max: 3 kg |
| Înălțimea PCB | Sus: 25 mm, jos: 45 mm reglabil |
| Driver X/Y | Servo driver AC, precizie de repetare 0,01 mm |
| Platformă | Granit |
| Putere | AC220 50/60Hz,5A |
| Aer comprimat | 0,4 ~ 0,6Mpa |
| Greutate | 750Kg |
| Dimensiune | 940*1360*1500mm (excluzând lumina) |
mașină aoi, inspecție aoi, inspecție optică, sistem aoi, mașină smt aoi, mașină de inspecție aoi
