ICT-SS330 / SS430 / SS540 / SS550
I.C.T
| Cantitate: | |
|---|---|

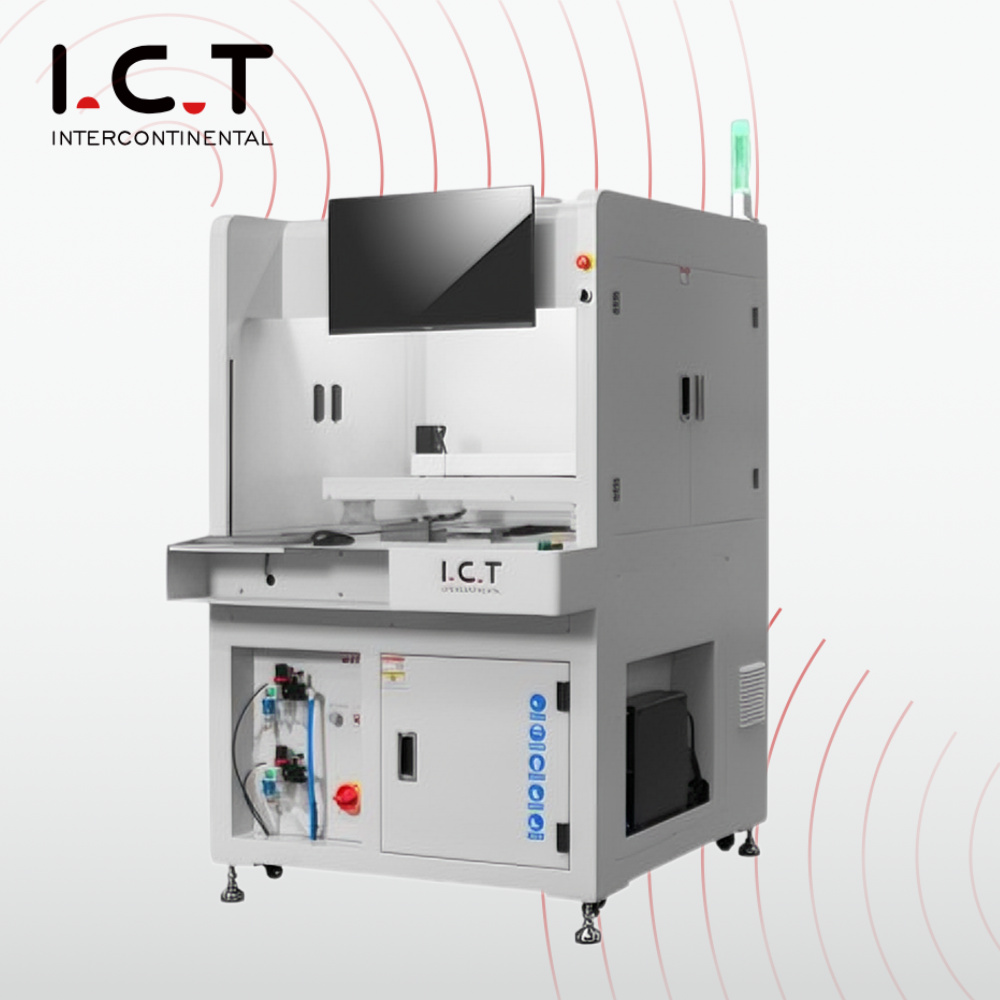

| Piesă pentru duză de lipit selectivă pentru SS330
Piesa selectivă a duzei de lipit, realizată de ICT în China, este o componentă cheie pentru seria SS550, crescând precizia lipirii PCB. Perfect pentru mașina de lipit cu undă offline Select, asigură fluxul precis și livrarea de lipire pe componentele cu orificii, ideal pentru nevoile auto și de alimentare. Împreună cu controlul PC, salvează setări precum temperatura și căile pentru o calitate repetabilă. Designul său se potrivește configurațiilor offline modulare, cu autocalibrare și aliniere CCD menținând standarde înalte. Susținut de cei 26 de ani de experiență ai ICT, deservește peste 1600 de clienți din 72 de țări cu performanțe de încredere.
| Lista echipamentelor liniei DIP
Componenta duzei de lipit selectivă excelează în mașina de lipit cu undă offline Select cu aplicare precisă a fluxului. Această supapă de puls de înaltă frecvență, construită în Germania, pulverizează puncte minuscule cu conținut de solide sub 10%, minimizând risipa. Montat pe o platformă XY cu precizie de 0,02 mm, acesta include o tavă pentru curățarea ușoară a reziduurilor. Rezervoarele sub presiune și piesele japoneze SMC asigură un flux constant, cu manometre vizibile pentru verificări rapide, făcându-l perfect pentru lipirea offline detaliată.
Partea duzei funcționează cu un sistem de preîncălzire care pregătește plăcile în mod eficient pentru partea duză de lipit selectivă. IR de jos reglabil și căldura de aer cald de sus ating 150°C în 15 minute, folosind bumbac de înaltă temperatură pentru stabilitate cu piesele de top. Designul plug-in fără scule reduce timpul de întreținere. Această configurație asigură suduri puternice, îmbunătățind performanța duzei în sarcinile offline.
Partea duzei de lipit selectivă strălucește cu sistemul de lipit al mașinii de lipit cu val Select Offline. Împreună cu o pompă suedeză PRECIMETER, menține un val de lipit stabil, cu software care controlează temperaturile și debitul de N2. Oala din oțel inoxidabil cu acoperire anticoroziune se încălzește rapid, în timp ce N2 reduce reziduurile pentru îmbinări curate. Se ocupă de componente complexe, sporind fiabilitatea duzei.
Partea duzei suportă un sistem de transmisie durabil pentru o manipulare lină a PCB-ului. Construit cu profile și role robuste, suportă încărcături de 20 kg cu cleme laterale și superioare. Motoarele japoneze asigură o mișcare fiabilă, adaptându-se la configurații offline modulare. Acest design menține producția în flux, completând precizia duzei.
Componenta duzei de lipit selectivă se integrează cu un sistem de control Keyence PLC fiabil, care respectă standardele CE. Piesele globale și cablurile Cat-6 asigură o funcționare rapidă și stabilă, cu urmărirea datelor pentru verificări de calitate. Se adaptează nevoilor offline, îmbunătățind performanța duzei în configurații mici.
Sistemul de operare face ca partea selectivă a duzei de lipit să fie ușor de utilizat cu programare ghidată CCD. Modul imagine verifică coordonatele, cu monitorizare în timp real cu un singur clic. Alegeți engleza sau chineză, cu actualizări WiFi prin MES. Datele urmăresc fiecare punct de lipit, simplificând utilizarea cu mașina de lipit cu undă offline Select.
| Caietul de sarcini
| Specificația | articolului | de categorie |
|---|---|---|
| Sistemul de flux | Rezervor de depozitare a fluxului | 1L |
| Dimensiunea duzei de pulverizare | 130um (180, 210um Opțiune) | |
| Gama de pulverizare | 3 ~ 8mm | |
| Viteza de pulverizare | 0 ~ 20mm/s | |
| Viteza de mișcare a duzei de pulverizare | 0 ~ 400mm/s | |
| Presiune de pulverizare | 0,05~0,1MPa | |
| Sistem de lipit | Diametrul interior al duzei | Φ 2,5-30 mm (Personalizare) |
| Înălțimea valului | 3~5mm | |
| Zona axei Z a vasului de lipit | 50 mm | |
| Precizie de lipire | ± 0,25 mm | |
| Putere de lipit | 1,2kw | |
| Capacitate de lipit | 7Kg | |
| Max. Temperatură | 350℃ | |
| Timp de încălzire | <60min (setare la 300℃) | |
| Sistem de transport | Dimensiunea maximă a dispozitivului | 6060mm-330 330mm |
| Dimensiunea maximă a PCB -ului | 6060mm-330 330mm | |
| Clearance superioare PCB | 300 mm | |
| Jocul de jos al PCB | 60 mm | |
| Greutatea PCB | <15 kg | |
| Grosime PCB | 0,5-6,0mm | |
| Facilitate | N2 Puritate | Puritatea N2: 99,999%, 25 L/min, Φ6mm |
| Presiune N2 | 0,5~1,0 MPa | |
| Presiunea aerului | 4~6Kg/cm² | |
| Alimentare electrică | 1P3W, 220VAC±10%, 50/60HZ | |
| Putere | 16A, 3Kw | |
| Dimensiune | L1000 W1180 H1600mm | |
| Greutate | 480 kg |
| Lista echipamentelor liniei DIP
Linia noastră de producție DIP oferă instrumente avansate pentru asamblarea PCB eficientă și precisă. Linia DIP complet automatizată include o linie de inserare DIP pentru plasarea precisă a componentelor, un încărcător de val pentru intrarea lină a PCB-ului, un descărcator de val pentru o ieșire în siguranță și o linie de centură de asamblare pentru verificările finale. Această linie de producție PCB DIP de înaltă calitate asigură o funcționare stabilă, inserare THT fiabilă și asamblare eficientă din punct de vedere al costurilor, răspunzând nevoilor diverse ale industriei. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile prin gaură.
| Studiu de caz pentru clienți
În octombrie 2025, inginerii ICT au vizitat un client european pentru a optimiza o linie Select Offline Wave Soldering Machine cu partea de duză de lipit selectivă. Videoclipul a arătat duza care furnizează flux precis și lipire pe PCB-uri, cu autocalibrare care asigură consistența. Inginerii au instruit personalul și au ajustat setările, permițând producția offline fără probleme. Clientul a lăudat acuratețea duzei și suportul ICT, îmbunătățind producția de plăci de înaltă calitate.
| Service și suport pentru instruire
ICT oferă suport complet pentru partea duzei de lipire selectivă cu configurare la fața locului și ajutor 24/7. Inginerii oferă instruire privind operarea și întreținerea, plus asistență de la distanță adaptată nevoilor dumneavoastră. Cu 26 de ani în SMT, vă optimizăm linia offline. Planurile pe termen lung includ controale, menținându-vă producția de încredere.
| Aprecierea clientului
Clienții felicită inginerii ICT pentru experiența lor cu partea duză de lipit selectivă, oferind remedieri rapide. Lipirea precisă a duzei impresionează, cu ambalajul sigur care asigură livrarea în siguranță. Rezolvarea rapidă a problemelor menține producția pe drumul cel bun, cu feedback precum „Suportul TIC este excelent”, construind încredere.
| Standarde recunoscute
Piesa selectivă a duzei de lipit îndeplinește certificările CE, RoHS și ISO9001 pentru siguranță și calitate la nivel global. Brevetele ICT privind duzele și tehnologia valului prezintă inovația. Aceste acreditări asigură o performanță fiabilă și ecologică cu mașina de lipit cu undă offline Select.
| Compania TIC și informații despre fabrică
ICT conduce SMT cu cercetare și dezvoltare internă și trei fabrici, crescând la 89 de angajați în 26 de ani. Deservim peste 1600 de clienți în 72 de țări, oferind piese selective pentru duze de lipit cu sisteme stricte de testare și calitate. Designurile noastre compacte acceptă setări offline la nivel global. Inovăm zilnic, promovând parteneriate pentru succesul dumneavoastră.
