ICT-W2
I.C.T
| Cantitate: | |
|---|---|
| Mașină de lipit Electra Wave pentru linia de producție DIP
Mașina de lipit ICT Electra este echipamentul dovedit de lipit pentru liniile de asamblare moderne THT și liniile de producție DIP. Această mașină de lipit Electra folosește duza japoneză Kuroda pentru controlul precis al fluxului mașinii de lipit cu val și zone de încălzire independente orizontale pentru a obține udarea perfectă a componentelor prin orificii. Designul de economisire a energiei menține funcționarea normală la doar 7 kW, în timp ce sistemul opțional de azot oferă îmbinări fără oxizi. Cu aplicații de succes în fabrici de automobile, contoare inteligente și industriale din întreaga lume, această mașină de lipit cu valuri Electra a devenit alegerea de top atunci când clienții caută mașini de lipit cu valuri de înaltă calitate pentru vânzare.
| Caracteristică
Duza japoneză Kuroda Seiko cu zonă de atomizare reglabilă și filtru piramidal asigură un ciclu de acoperire cu flux al mașinii de lipit cu undă stabil și economic după ciclu. Debitmetrul digital și supapa stabilă la presiune minimizează risipa și mențin camera curată - perfectă pentru funcționarea continuă a mașinii de lipit cu val Electra în linii THT de mare volum.
Protecția independentă la supra-temperatură de la terți plus controlul în buclă închisă PLC+PID creează mai multe straturi de siguranță. Monitorizarea în timp real și oprirea automată de urgență protejează operatorii și echipamentele de lipit prin val în timpul funcționării de 24 de ore pe liniile de producție DIP.
Zonele de încălzire independente orizontale cu cale închisă a aerului cald și plăci redresoare asigură o temperatură absolut uniformă pe întregul PCB. Încălzirea durează doar aproximativ 15 minute, iar puterea normală se menține la 7 kW – cel mai eficient sistem dintre echipamentele similare de lipit prin val pentru tehnologia prin gaură.
| Lista echipamentelor liniei DIP
| Model | W4 | W3 | W2 |
| Dimensiune: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Greutate (kg) | Aproximativ 1500 kg | Aproximativ 1200 kg | Aproximativ 790 kg |
| Alimentare electrică | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Putere de pornire | 32kw | 24kw | 16kw |
| Putere de operare | 12kw | 9kw | 7kw |
| Sistem de control | PLC | ||
| Sistem de pulverizare | |||
| Metoda de transmisie | Motor pas cu pas | ||
| Presiune de pulverizare | 0,25Mpa--0,4Mpa | ||
| flux de lux | 10--100 ml/min | ||
| Diametrul de evacuare | Φ200mm | ||
| Capacitate de evacuare | 25m3/min | ||
| Sistem de preîncălzire | |||
| Mod de preîncălzire | Aer cald | ||
| Modul de control | PID + SSR | ||
| Zona de preîncălzire | 4 | 3 | 2 |
| Lungimea preîncălzirii | 1800 mm | 1600 mm | 1200 mm |
| Temp. de preîncălzire | (Temperatura camerei) -250°C | ||
| Timp de încălzire (min) | Aproximativ 15 min (setare la 150°C) | ||
| Sistem transportor | |||
| Dimensiune PCB: LxL (mm) | Min: 80x60mm; Max: 400x300mm | ||
| Viteza transportorului | 0-2000 (mm/min) | ||
| Înălțimea transportorului | 750+/-20 (mm) | ||
| Deget | Gheară cu cârlig dublu (Standard) | ||
| Controlul lățimii transportorului | Manual | ||
| Unghiul transportorului | 4 ~ 7 grade | ||
| Sistem de lipit | |||
| Stilul oală de lipit | Acționare mecanică cu motor | ||
| Material oală de lipit | Titan complet (Standard FT) | ||
| Temperatura vasului de lipit | 300 ° C. | ||
| Capacitate oală de lipit | Fara plumb 350 kg | Fara plumb 300 kg | Fara plumb 250 kg |
| Alte | |||
| Sistem de curățare a degetelor | Perie | ||
| Lista echipamentelor liniei DIP
Linia noastră de producție DIP oferă instrumente avansate pentru asamblarea PCB eficientă și precisă. Linia DIP complet automatizată include o linie de inserare DIP pentru plasarea precisă a componentelor, un încărcător de val pentru intrarea lină a PCB-ului, un descărcator de val pentru o ieșire în siguranță și o linie de centură de asamblare pentru verificările finale. Această linie de producție PCB DIP de înaltă calitate asigură o funcționare stabilă, inserare THT fiabilă și asamblare eficientă din punct de vedere al costurilor, răspunzând nevoilor diverse ale industriei. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile prin gaură.
| Video cu succesul clienților
Inginerii ICT au mers în Uruguay pentru a instala și pune în funcțiune mașina de lipit Electra pentru un producător de contoare inteligente. Clientul conduce o linie de producție DIP de mare volum și avea nevoie de lipire stabilă fără plumb pentru PCB-uri complexe cu piese mari. După ce echipa noastră a finalizat configurarea și instruirea operatorului, mașina a atins viteza maximă cu o putere de rulare de numai 7 kW și o calitate perfectă a îmbinării. Clientul a împărtășit un videoclip care arată mașina de lipit Electra care funcționează fără probleme în linia de asamblare THT, lăudând costul scăzut al energiei, întreținerea ușoară și asistența post-vânzare excelentă. Acest proiect de contor inteligent din Uruguay a devenit o referință de succes pentru multe linii DIP din America Latină.
| Servicii de experti si training

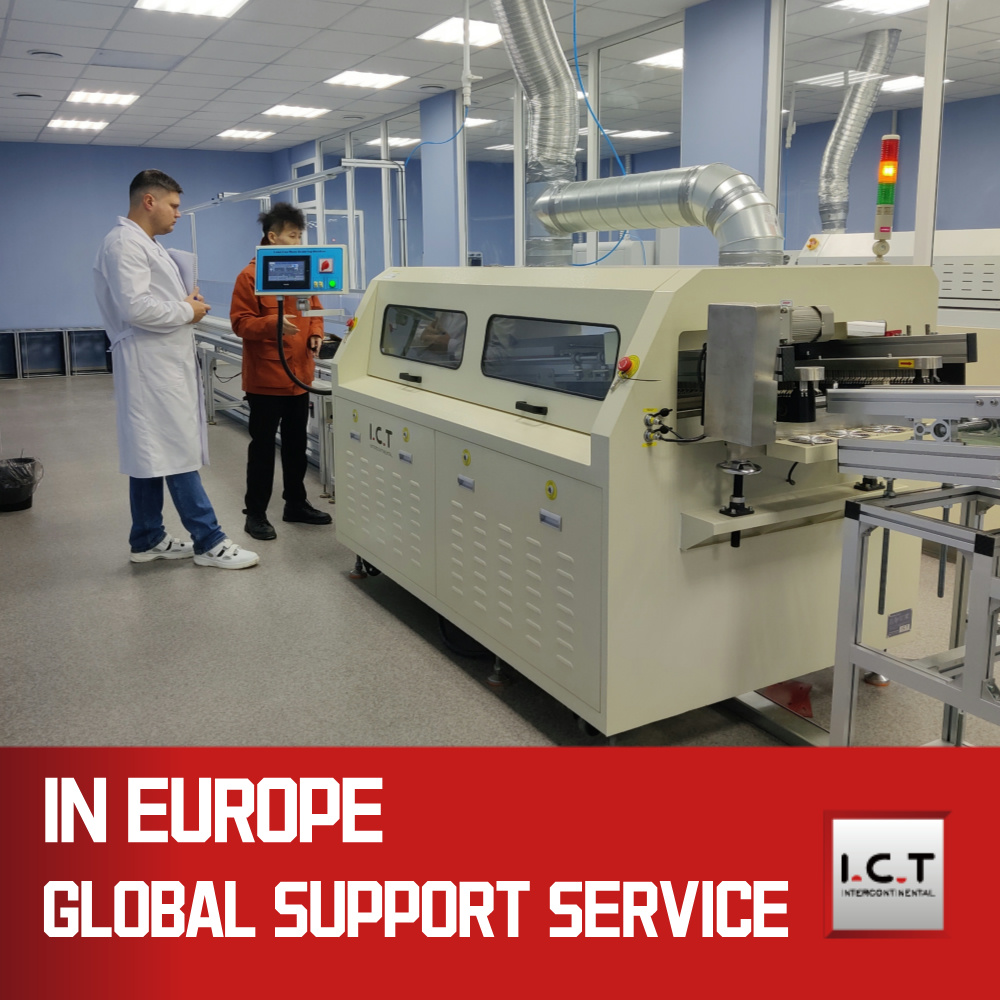

ICT oferă suport complet pentru ciclul de viață pentru fiecare mașină de lipit Electra – de la planificarea liniei și instalarea la fața locului până la formarea profesională a operatorilor și serviciul tehnic global 7×24. Echipa noastră cu experiență garantează că echipamentul dumneavoastră de lipit cu val și întreaga linie THT funcționează la eficiență maximă, fără riscuri.
| Lauda clientului
Clienții din întreaga lume laudă mașina de lipit Electra pentru stabilitatea sa solidă, consumul de energie electrică extrem de scăzut și rezultatele perfecte de lipit pe componente mari. Le place în special răspunsul global rapid, ambalajul puternic de export și valoarea remarcabilă atunci când caută mașini de lipit cu val de vânzare.
| Certificari de calitate
Fiecare mașină de lipit cu val ICT Electra are certificări CE, CCC, UL, RoHS și ISO9001 plus multiple brevete de invenție, îndeplinind pe deplin cele mai stricte standarde internaționale de siguranță și mediu pentru liniile de producție moderne THT.
| Despre Compania și Fabrica TIC
ICT este un furnizor profesionist de soluții unice pentru liniile de producție SMT și DIP cu peste 25 de ani de experiență. Fabrica noastră de 12.000㎡ din Dongguan are 89 de angajați, inclusiv 20 de ingineri. Proiectăm și fabricăm toate echipamentele de bază în interior și servim peste 1600 de clienți din 72 de țări. Managementul strict al calității și inovația continuă ne fac partenerul cel mai de încredere pentru mașina de lipit cu val Electra de înaltă performanță din întreaga lume.
