românesc  |
ICT-4034
I.C.T
| Cantitate: | |
|---|---|
| Prezentare generală a imprimantei stencil complet automate
Mașină de imprimat automată PCB avansată pentru excelență SMT
Imprimanta Stencil complet automată de la ICT revoluționează producția SMT cu o precizie și viteză de neegalat. Conceput pentru industria electronică de consum, auto și LED, această mașină de imprimat automată PCB aplică pasta de lipit cu precizie pe PCB-uri de până la 900x600mm. Dispune de un ciclu de imprimare de 7 secunde, o precizie de repetare de ± 0,01 mm și funcții automate precum curățarea șablonului și alimentarea cu pastă. Construit cu mărci de top precum Panasonic și Rexroth, se integrează perfect în fabricile inteligente prin Industry 4.0 și MES pentru monitorizare în timp real. Reduceți erorile manuale, reduceți costurile și obțineți randamente ridicate - ideal pentru linii SMT complete. Cu standardele SMEMA, este ușor de conectat cu alte echipamente pentru un flux de lucru fluid. ICT asigură performanță fiabilă prin testare riguroasă și servicii globale, ajutându-vă să scalați de la pornire la producție de mare volum.
| Caracteristică
Sistemul de imprimare folosește o suspensie cu punte de arc cu motoare pas cu două de înaltă precizie pentru un control stabil al racletei. Acest lucru asigură o presiune uniformă de la 0-15 kg și viteze de 10-200 mm/sec, formând depuneri perfecte de pastă de lipit. Precizia de repetare a poziționării ajunge la ±0,01 mm, în timp ce precizia tipăririi este de ±0,025 mm, manipulând componente cu pas fin fără defecte. Unghiul reglabil al racletei (45°/55°/60°) se adaptează la diferite tipuri de pastă, inclusiv lipici. Feedback-ul în timp real echilibrează automat presiunea, prevenind pete sau punți. Această configurație minimizează risipa și acceptă linii de mare viteză, ceea ce o face un activ de bază pentru sarcinile mașinii automate de imprimare PCB în medii solicitante.
Sistemul unic de transport cu bandă mișcă PCB-urile cu până la 1500 mm/s, cu poziții precise de oprire pentru a evita blocajele. Clemele laterale și duzele de aspirare fixează ferm plăcile, asigurând contactul plat cu șablonul pentru imprimări curate. Înălțimea de transport este de 900±20 mm, compatibilă cu fluxuri de la stânga la dreapta sau cu dublă direcție. Știfturile magnetice și blocurile de sprijin reglabile se ocupă de PCB-urile deformate sub 1%, în timp ce platforma de ridicare programabilă ridică plăcile la înălțimea optimă. Acest design complet automat al mașinii de lipit reduce timpul de configurare la mai puțin de 5 minute, sporind randamentul. Este construit pentru fiabilitate, cu piese care necesită întreținere redusă, cum ar fi rulmenții NSK, ideal pentru operațiuni 24/7 în configurațiile SMT ale mașinilor de imprimantă cu șabloane.
Sistemul de viziune folosește lumini inelare uniforme și surse coaxiale pentru detectarea clară a punctului Mark pe plăci placate cu cositor, placate cu aur sau FPC. Iluminarea reglabilă cu gamă completă identifică marcajele cu precizie, permițând autocalibrarea pentru ajustări de ±10 mm X/Y și ±2° θ. Împreună cu o platformă cu trei axe condusă de motoare cu conectare directă, realizează o aliniere rapidă și precisă. Modulul de curățare oferă opțiuni uscate, umede, de aspirare sau manuale, cu alcool controlat de software și utilizarea hârtiei pentru a economisi materiale. Un motor special de evacuare asigură o tragere puternică a vidului. Această combinație în imprimanta stencil complet automată menține operațiunile curate și eficiente, susținând rulări lungi fără întreruperi.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor de linie SMT

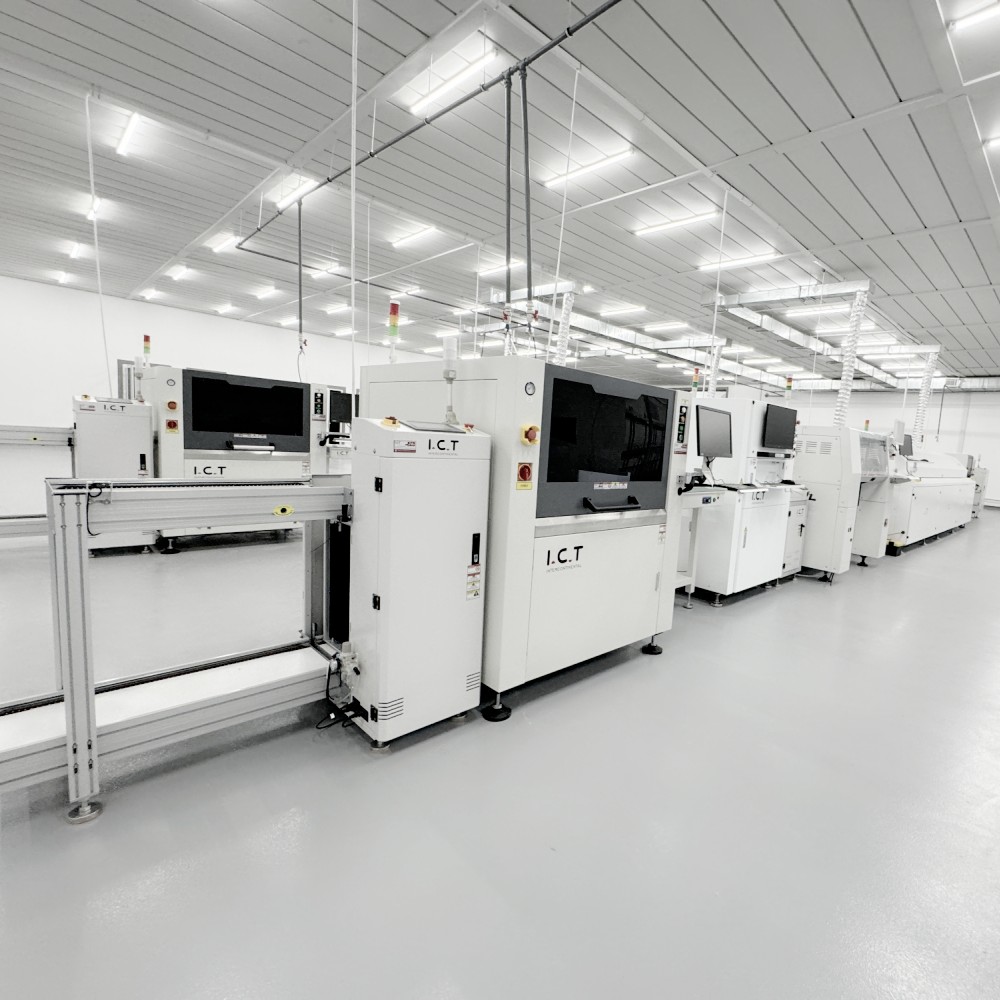

Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |

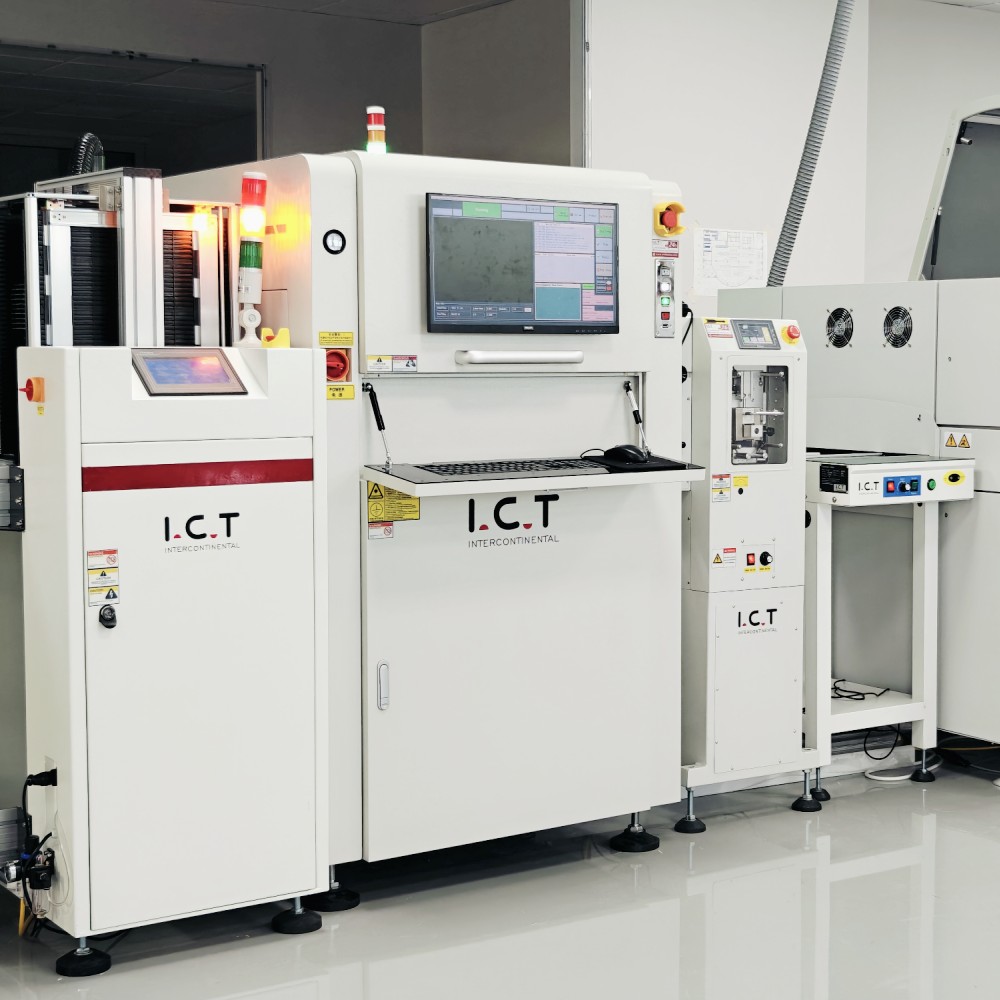

| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser /montator de etichete/imprimantă cu jet de cerneală |
| Video cu succesul clienților

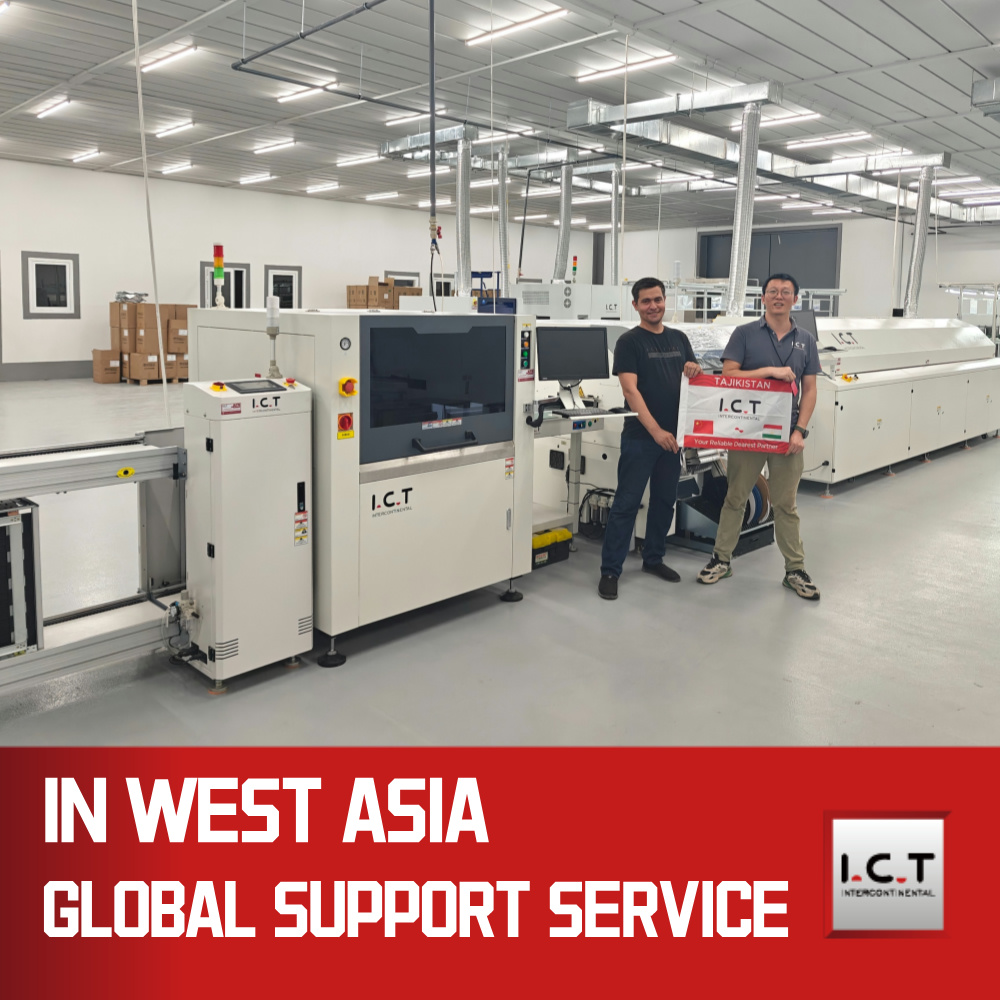

Într-un proiect recent, inginerii TIC au călătorit la un producător de dispozitive de înfrumusețare din America de Nord pentru a instala două linii complete de producție SMT. Configurația a inclus mașini de marcat cu laser, mașini de imprimat SMT cu SPI, dispozitive de plasare a cipurilor Panasonic, cuptoare de reflux Heller, instrumente de inspecție AOI, transportoare PCB, agenți de curățare PCBA și încălzitoare automate de depozitare a pastei de lipit. Echipa noastră s-a ocupat de fiecare pas – de la alinierea echipamentelor până la integrarea software-ului – asigurând o funcționare fără întreruperi în termene strânse. Prin instruire practică și depanare în timp real, am optimizat liniile pentru un timp de funcționare de 99% și am îndeplinit standarde stricte de calitate. Clientul a trecut de acceptarea producției în termen, lansând producție de mare volum pentru piețele globale. Această colaborare evidențiază expertiza ICT în implementări în străinătate, transformând instalările complexe în sisteme fiabile și eficiente, care stimulează creșterea afacerii.
| Service și suport pentru instruire
ICT oferă servicii end-to-end pentru a maximiza investiția în mașina de imprimat automată PCB. De la consultarea inițială și planificarea liniei personalizate până la instalarea la fața locului, echipa noastră globală asigură o instalare rapidă și întreruperi minime. Oferim programe de instruire personalizate – atât la distanță, cât și în persoană – pentru operatori și personalul de întreținere, care acoperă utilizarea zilnică, depanarea și integrarea Industriei 4.0. Asistența continuă include diagnosticare la distanță 24/7, stocare de piese de schimb și audituri anuale pentru a optimiza performanța. Cu opt sucursale în întreaga lume, localizăm soluții pentru timpi de răspuns rapid. Indiferent dacă modernizați liniile existente sau construiți noi fabrici, abordarea unică a ICT reduce riscurile, reduce costurile și împuternicește echipa dvs. pentru o eficiență susținută.
| Recenziile clienților
Clienții noștri se bucură de dăruirea ICT. „Inginerii au fost profesioniști – au remediat problema imprimantei noastre SMT peste noapte și au instruit echipa noastră practic”, spune o firmă auto europeană. Producătorii de dispozitive de înfrumusețare din America de Nord laudă fiabilitatea echipamentului: „Zero nefuncționare de la instalare; imprimanta complet automată cu șabloane ne-a transformat randamentele.” Ambalajul primește și elogii: „Lăzile au sosit perfect, fără daune peste oceane.” Răspunsurile rapide strălucesc prin: „E-mailurile primite în ore, piese de schimb expediate în aceeași zi. ai încredere într-un succes la un moment dat.
| Certificari si standarde
ICT susține cele mai înalte standarde cu marcajul CE pentru siguranță, conformitatea RoHS pentru materiale ecologice și ISO9001 pentru un management robust al calității. Portofoliul nostru include mai multe brevete privind controalele de imprimare, sistemele de curățare și tehnologia de transport, asigurând un avantaj inovator. Aceste certificări validează procesele noastre, de la proiectare până la livrare, garantând performanță fiabilă a mașinii automate de imprimat PCB la nivel mondial.
| Despre compania ICT și fabrica noastră SMT
Fondată în 2012, ICT a crescut rapid într-o platformă globală cu valori încrucișate, cu 89 de angajați, inclusiv 20 de ingineri, în facilități de 12.000 m² și opt sucursale. Deservim peste 1.600 de clienți în 72 de țări, oferind soluții complete de fabrică SMT, de la cercetare și dezvoltare până la asamblare. Fabrica noastră din Dongguan oferă design intern, producție și teste stricte, cum ar fi arderi de 48 de ore și calibrări de precizie, conform sistemelor de calitate ISO9001. Cu un capital social de 30 de milioane de dolari, ne-am extins prin integritate, simplitate și inovație, localizând suportul pentru globalizare. Alăturați-vă miilor care au trecut de la zero la linii cu putere mare cu tehnologia noastră fiabilă și rentabilă.
