YSM40R
I.C.T
| Cantitate: | |
|---|---|
| Ansamblu PCB eficient de mare viteză

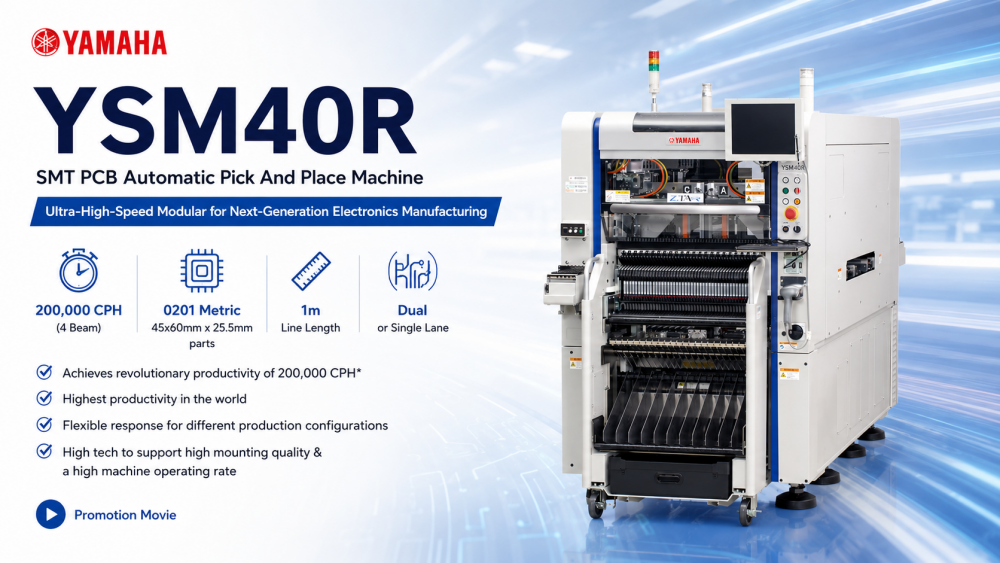

YSM40R este o mașină de înaltă performanță Yamaha SMT pick and place proiectată pentru asamblare rapidă și precisă pe liniile de producție SMT moderne. Conceput pentru a gestiona plăci cu două sau o bandă, sistemul acceptă componente de la cipuri 0201 ultra-mici până la piese mai mari. Cu o amprentă compactă și sisteme avansate de alimentare, YSM40R oferă producție neîntreruptă, precizie ridicată de plasare și flexibilitate excepțională, făcându-l o soluție ideală pentru producătorii de electronice care urmăresc eficiență și rezultate de înaltă calitate.
| Caracteristicile produsului
1. Plasare de ultra-înaltă viteză

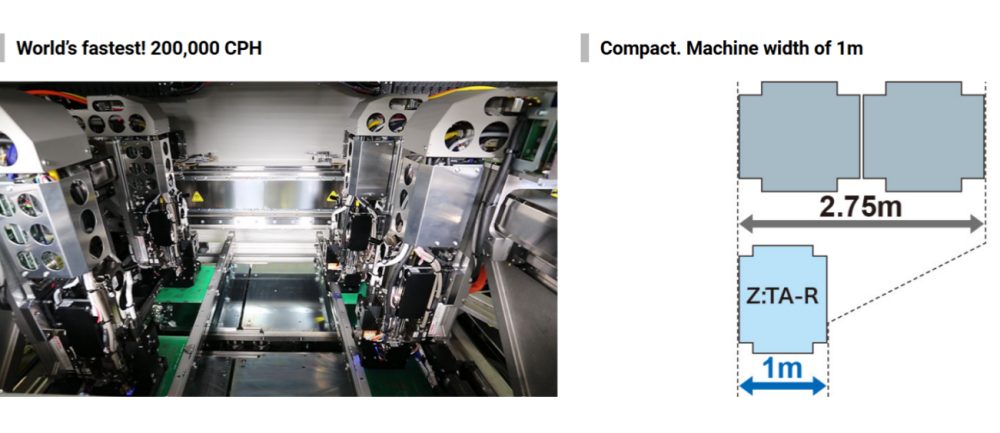

YSM40R realizează până la 200.000 CPH folosind o configurație cu 4 fascicule. Capul său rotativ avansat asigură preluarea și plasarea rapidă a componentelor, reducând timpul de producție, menținând în același timp o precizie ridicată. Această viteză este ideală pentru producția de electronice de mare volum și operațiunile flexibile pe linie.
2. Manipulare flexibilă a
componentelor Sprijinind componente de la cipuri metrice 0201 la conectori mai mari, YSM40R găzduiește mai multe dimensiuni și tipuri de componente. Mașina oferă funcționare pe o singură bandă sau pe două benzi, adaptându-se la o varietate de dimensiuni de PCB și cerințe de producție, asigurând o schimbare minimă și o eficiență ridicată.
3. Sistem inovator de alimentare
Alimentatorul de superîncărcare permite alimentarea continuă a componentelor cu timpi de nefuncționare minim. În combinație cu opțiunile modulare de alimentare și dispozitive de alimentare, operatorii pot reconfigura rapid setările pentru diferite formate de producție, maximizând flexibilitatea, menținând în același timp o funcționare bună.
| Caietul de sarcini
| Model | Spec. cu 4 fascicule, 4 capete . (YSM40R-4) | Spec. cu 2 fascicule, 2 capete. (YSM40R-2) |
| PCB aplicabil | L700×L460mm până la L50×L50mm | |
| Viteză | 200.000 CPH (când utilizați capul RS) | 58.000 CPH (când utilizați capul MU) |
| Componente aplicabile | 0201* până la □6,5 mm (înălțime 2,0 mm sau mai puțin) *opțiune 03015 până la 45×60m (înălțime 15 mm sau mai puțin) | 0402 până la 45 × 100 mm (înălțime 15 mm sau mai puțin) 0603 până la 45 × 100 mm (înălțime 25,5 mm sau mai puțin) |
| Precizia montajului | +/-35μm (25μm) Cpk ≧1,0 (3σ) | +/-40μm (30μm) Cpk ≧1,0 (3σ) |
| Numărul de tipuri de componente * Conversie bandă de 8 mm lățime | Max. 80 de alimentatoare cu capete RS Max. 88 de hrănitori cu capete MU Max. 84 alimentatoare cu RS x 2 + MU x 2 capete | 92 alimentatoare cu capete MU sau FL |
| Alimentare electrică | CA trifazat 200/208/220/240/380/400/416V +/-10% | |
| Sursa de alimentare cu aer | 0,45 MPa sau mai mult, în stare curată, uscată | |
| Dimensiunea exterioară | L1.000×L2.100×H1.550mm | |
| Greutate | Aproximativ. 2.100 kg | |
* Specificațiile și aspectul pot fi modificate fără notificare prealabilă.
| Lista echipamentelor de linie SMT
Σ-G5SⅡ este integrat în mod obișnuit într-o linie de producție SMT completă, inclusiv imprimantă pentru pastă de lipit, sistem de inspecție SPI, cuptor de reflux, mașină de inspecție AOI și echipament de manipulare a PCB. ICT oferă o integrare completă a liniilor care acoperă SMT, DIP, acoperire și soluții inteligente de automatizare a fabricilor pentru a ajuta clienții să construiască sisteme de producție electronice eficiente și scalabile la nivel mondial.
ICT oferă, de asemenea, o gamă largă de mașini Yamaha SMT pick and place, inclusiv modelele Σ-F8S și Σ-G5SⅡ. Aceste sisteme oferă diferite viteze, configurații ale capului și opțiuni de manipulare a componentelor, permițând producătorilor de electronice să aleagă soluția ideală pentru producția de volum mic, mediu sau mare. Toate mașinile se integrează perfect cu liniile SMT complete, asigurând o calitate constantă și eficiență a producției pentru toate modelele.
