Selectarea unei linii de producție SMT pentru fabricarea de electronice pentru automobile nu înseamnă construirea celei mai rapide linii la nivelul atelierului. Este vorba despre reducerea riscului de fabricație pe termen lung și asigurarea unei performanțe stabile și repetabile pe parcursul anilor de producție. Electronica auto trebuie să funcționeze în mod fiabil în condiții de vibrații, temperaturi extreme și durată de viață extinsă, ceea ce impune cerințe mult mai mari privind stabilitatea procesului, trasabilitatea și controlul. Standarde precum IATF 16949 întăresc această realitate, acordând prioritate prevenirii defectelor, trasabilității datelor și sistemelor de producție pregătite pentru audit, mai degrabă decât câștigurilor de debit pe termen scurt.
Pentru producătorii care evaluează sau modernizează o linie de producție SMT, înțelegerea acestor diferențe este primul pas critic. Electronica auto nu poate fi abordată în același mod ca produsele de larg consum sau industriale generale, deoarece așteptările pentru durabilitate, consecvență și responsabilitate sunt fundamental mai mari. Înainte de a discuta despre selecția echipamentelor sau configurația liniei, este esențial să examinăm mai întâi cerințele unice de producție care definesc producția de electronice auto și modelează fiecare decizie de proces din aval.

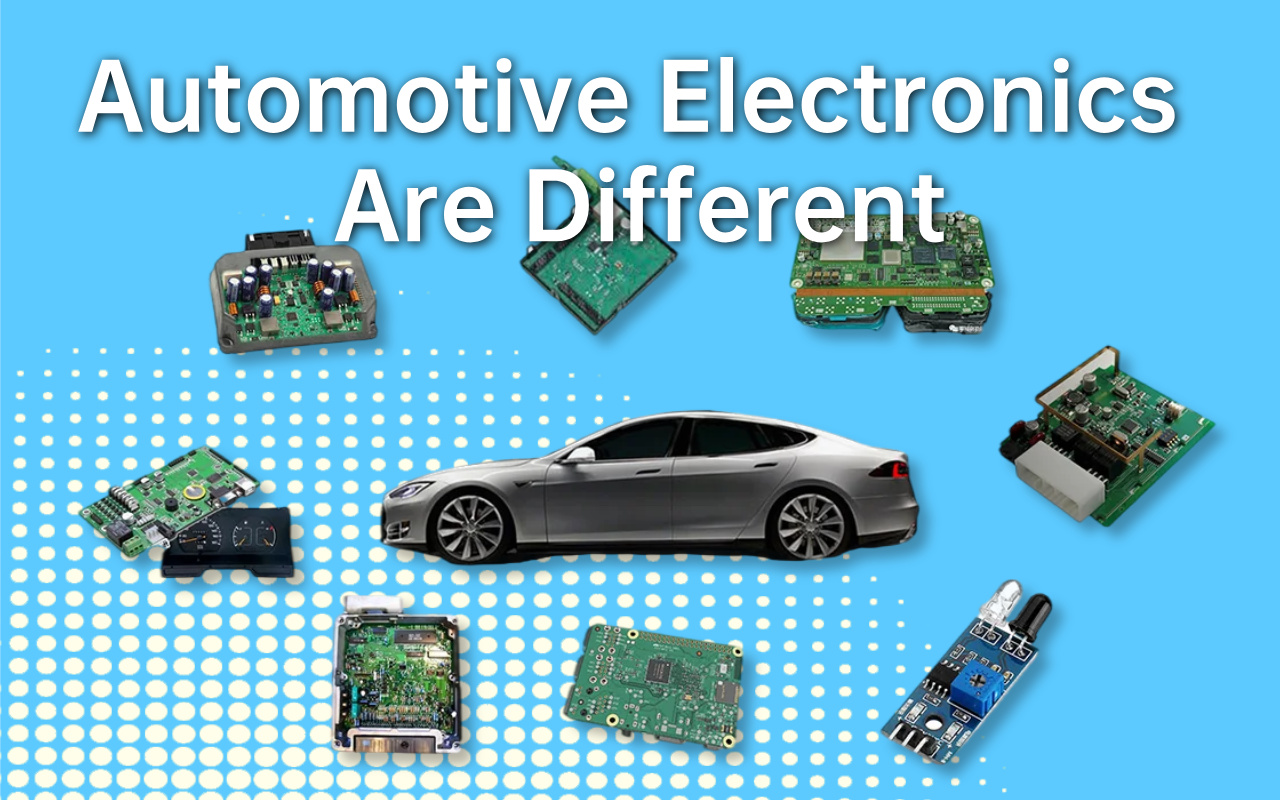

Se așteaptă ca modulele electronice auto să rămână în funcțiune timp de 10 până la 15 ani, uneori chiar mai mult. Spre deosebire de electronicele de larg consum, nu există loc pentru degradarea treptată a performanței sau defecțiuni timpurii. O îmbinare de lipit care funcționează bine în timpul testării inițiale, dar care se deplasează după ani de stres termic poate deveni un risc serios de siguranță.
Din acest motiv, producătorii de automobile trebuie să se concentreze pe liniile de producție SMT care oferă rezultate consistente pe mii de ore de funcționare. Configurațiile echipamentelor optimizate numai pentru producția pe termen scurt pot părea eficiente la început, dar adesea introduc derive, variație și instabilitate de întreținere pe termen lung care sunt inacceptabile în producția de automobile.
Electronicele auto funcționează în unele dintre cele mai dure medii dintre toate produsele electronice. Temperaturile extreme cuprinse între -40°C și +125°C, vibrațiile continue, expunerea la umiditate și ciclurile termice repetate pun un stres constant asupra îmbinărilor de lipit și ansamblurilor PCB.
Dacă procesele SMT nu sunt strict controlate, aceste solicitări pot duce la defecțiuni comune pe termen lung, cum ar fi fisuri de lipit, deschideri sau slăbiciuni legate de goluri. Prin urmare, o linie SMT de calitate auto trebuie să asigure formarea robustă a îmbinărilor de lipit prin imprimarea stabilă a pastei de lipit, plasarea precisă și condițiile de refluere extrem de consistente. Acești factori determină în mod direct dacă un produs va supraviețui ani de funcționare a vehiculului în lumea reală.
În producția de electronice pentru automobile, trasabilitatea nu este o bună practică – este o cerință. Standarde precum IATF 16949 cer vizibilitate deplină asupra materialelor, proceselor și rezultatelor inspecției, pentru a permite o analiză rapidă a cauzei principale și o izolare în cazul unor probleme pe teren.
Fiecare PCB trebuie să fie conectat la lotul său de pastă de lipit, lotul de componente, parametrii de proces și datele de inspecție. Liniile de producție SMT fără înregistrări integrate de date și capabilități SPC nu numai că măresc riscul de calitate, ci și luptă pentru a trece auditurile clienților. De-a lungul timpului, lipsa trasabilității crește semnificativ costul și impactul retragerilor, făcându-l unul dintre cei mai critici factori de selecție la proiectarea unei linii SMT auto.

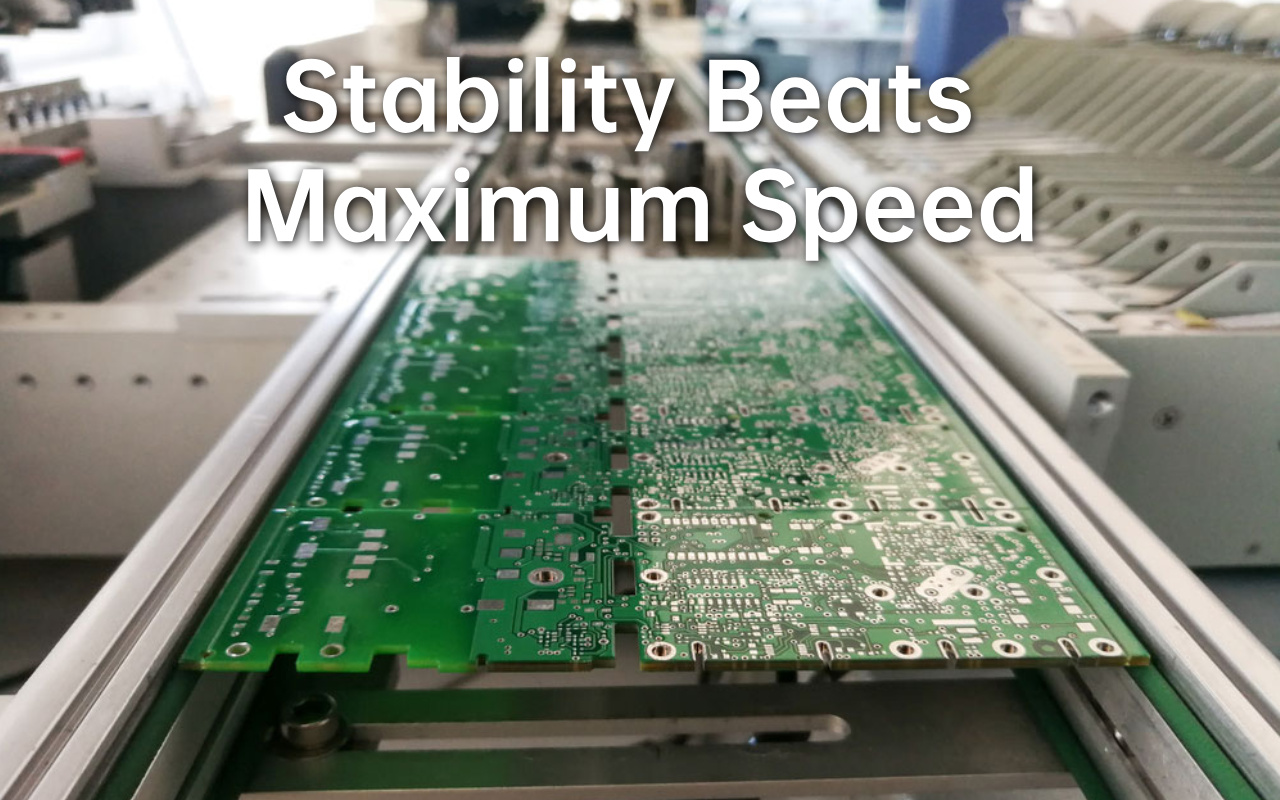

În producția de electronice auto, viteza mai mare de plasare nu se traduce automat în productivitate mai mare. Liniile SMT de mare viteză funcționează adesea mai aproape de limitele lor de proces, unde mici variații în plasare, imprimare sau control termic se pot acumula în timp. Aceste variații subtile pot trece de inspecțiile inițiale, dar mai târziu se manifestă ca defecțiuni pe teren după ani de funcționare, evidențiind de ce strategiile de automatizare în productivitatea liniei SMT trebuie să se concentreze mai degrabă pe stabilitate decât pe viteza brută.
Pentru aplicațiile auto, echipamentele de viteză medie până la mare cu ferestre de proces bine controlate oferă de obicei rezultate mult mai bune pe termen lung. Operând în limite stabile, mai degrabă decât la limita performanței, producătorii reduc variațiile, simplifică controlul procesului și scad semnificativ riscul defectelor latente.
Atunci când selectați echipamente SMT pentru electronice auto, repetabilitate contează mai mult decât specificațiile de vârf. Indicatorii cheie de performanță includ precizia stabilă a plasării, volumul consistent de pastă de lipit și profilele termice uniforme pe perioade extinse de producție.
Mai important, echipamentul trebuie să mențină aceste capacități în timp. Producătorii de automobile ar trebui să privească dincolo de valorile foilor de date și să se concentreze pe stabilitatea demonstrată pe termen lung. Mașinile care pot menține performanța procesului după mii de ore de funcționare, cu o recalibrare minimă și un comportament previzibil de deplasare, oferă o bază mult mai solidă pentru producția de calitate auto.
O linie SMT auto bine proiectată echilibrează capacitatea de ieșire cu robustețea la fiecare pas al procesului. Aceasta include, de obicei, imprimarea stabilă a pastei de lipit, plasarea fiabilă la viteză medie, lipirea prin reflow cu convecție dominantă și inspecție completă în linie.
În loc să optimizeze fiecare mașină în mod independent, producătorii de succes proiectează linia ca un sistem integrat. Obiectivul nu este optimizarea randamentului pe termen scurt, ci menținerea capacității de proces ridicate și repetabile de-a lungul anilor de producție, chiar dacă produsele, volumele și condițiile de operare evoluează.

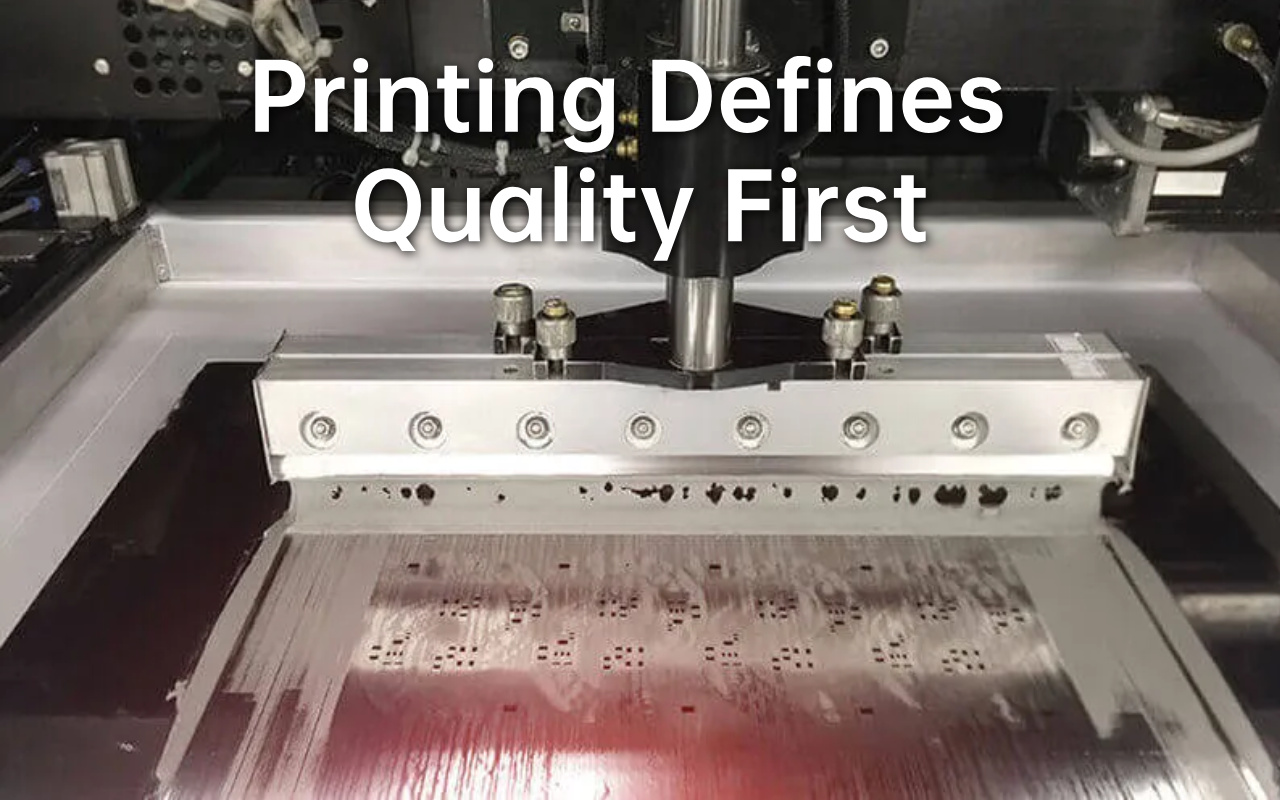

În producția de electronice pentru automobile, multe probleme de fiabilitate pe termen lung pot fi urmărite până la variația tipăririi pastei de lipit. Volumul inconsecvent de lipit sau nealinierea în această etapă duce adesea la îmbinări de lipire slabe, goluri sau umectare neuniformă, care sunt dificil de detectat mai târziu în proces.
Imprimantele moderne cu șablon concepute pentru aplicații auto pun accentul pe controlul în buclă închisă, alinierea precisă și reglarea stabilă a presiunii. Menținerea consistenței strânse a volumului de lipit este esențială în special pentru componentele cu pas fin și dispozitivele BGA utilizate în mod obișnuit în modulele de control auto.
Performanța șablonului joacă un rol central în menținerea stabilității tipăririi în timpul perioadelor lungi de producție. Designul optimizat al deschiderii și tratamentele de suprafață ajută la reducerea aderenței pastei de lipit și a riscurilor de apariție a punților, în special atunci când imprimați caracteristici fine.
La fel de importantă este curățarea consecventă a șablonului. Curățarea automată sub șablon la intervale definite previne acumularea treptată a pastei care, altfel, poate duce la depuneri insuficiente sau scurtcircuite în timp. În producția de automobile, întreținerea disciplinată a șablonului este o măsură preventivă care protejează atât randamentul, cât și fiabilitatea produsului pe termen lung.
Controlul statistic al procesului este esențial pentru gestionarea tipăririi pastei de lipit în liniile SMT auto. Prin monitorizarea continuă a parametrilor cheie, cum ar fi înălțimea lipirii, volumul și suprafața, sistemele SPC oferă o avertizare timpurie privind deviația procesului înainte ca defectele să ajungă la etapele din aval.
Această abordare proactivă permite ajustările de întreținere și proces să fie programate pe baza datelor, mai degrabă decât a evenimentelor de eșec. Ca rezultat, producătorii pot menține o calitate stabilă a ieșirii pe parcursul campaniilor extinse de producție, reducând în același timp timpii de neașteptate și deșeurile neașteptate.

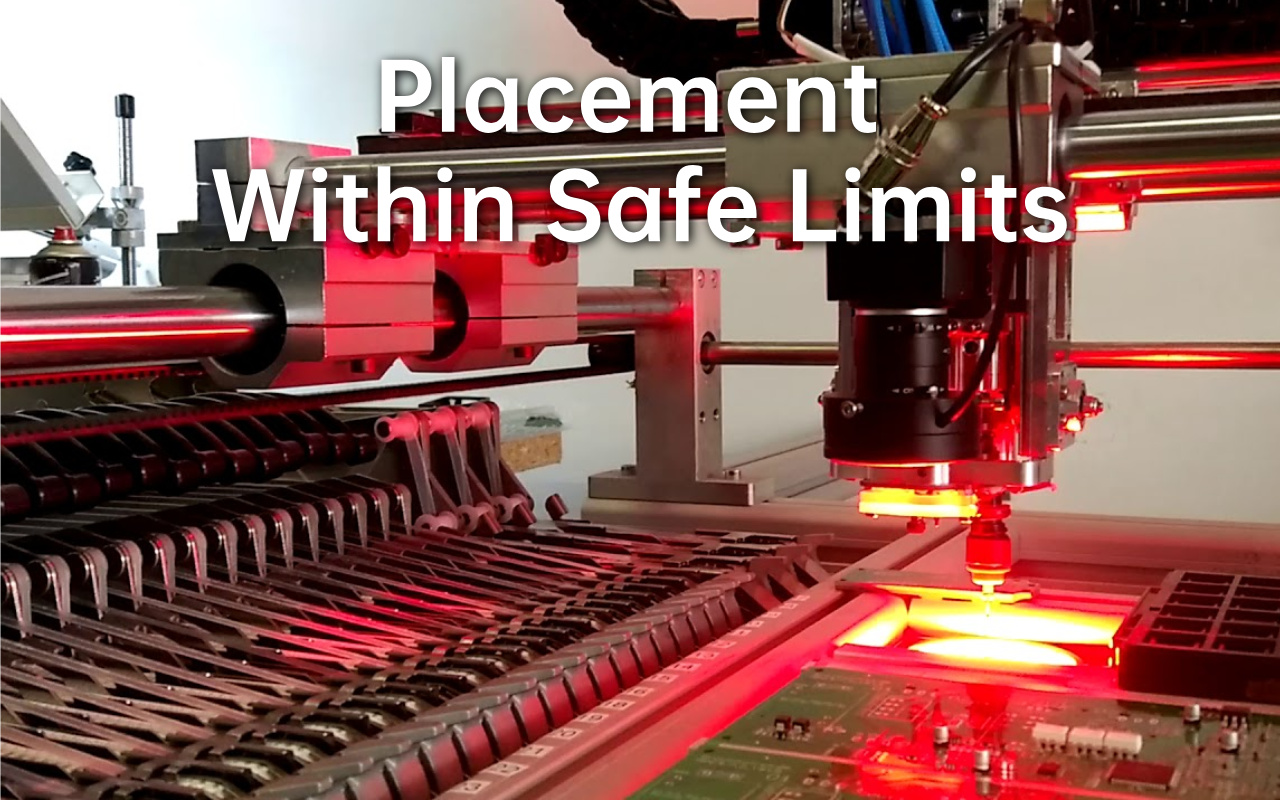

Liniile SMT pentru automobile funcționează adesea sub o combinație unică de cerințe: același modul de control poate fi produs în mod continuu de ani de zile, în timp ce actualizări periodice de design sau variante de modele sunt introduse pe parcurs. Acest model de producție impune cerințe mari atât pentru flexibilitate, cât și pentru stabilitatea pe termen lung.
Mașinile de tip pick and place utilizate în electronica auto trebuie să suporte schimbări rapide și fiabile, fără a perturba procesele validate. În același timp, trebuie să mențină precizia de plasare în timpul funcționării prelungite, neîntrerupte, care durează săptămâni sau luni, fără recalibrare frecventă. Mașinile care funcționează bine doar în timpul perioadelor scurte de producție se luptă adesea să mențină consistența în aceste condiții pe termen lung.
Schimbările de program în producția de automobile nu se limitează la schimbarea produselor. Acestea implică adesea înlocuiri de componente, modificări de pachet sau actualizări ale furnizorilor determinate de managementul ciclului de viață lung. Fiecare modificare introduce un risc potențial dacă performanța alimentatorului, recunoașterea vederii sau comportamentul de preluare nu sunt pe deplin stabile.
Mașinile de preluare și plasare de calitate auto se bazează pe sisteme de alimentare robuste, precizie repetabilă de indexare și algoritmi de viziune maturi pentru a asigura preluarea și plasarea consecventă într-o gamă largă de componente. Acestea includ dispozitive sensibile la umiditate, componente cu pas fin și piese ocazionale de formă ciudată. Performanța stabilă de schimbare reduce erorile de configurare și previne introducerea variațiilor în timpul ajustărilor de rutină.
În producția de electronice pentru automobile, precizia plasării trebuie evaluată împreună cu repetabilitatea în timp. O mașină care îndeplinește obiectivele de precizie numai imediat după calibrare poate introduce în continuare riscuri pe termen lung dacă uzura duzei, deviația mecanică sau variația capului nu sunt bine controlate.
Aplicațiile SMT pentru automobile necesită de obicei performanțe de plasare care rămân stabile pe perioade lungi de producție. Comportamentul consecvent de plasare ajută la prevenirea problemelor cum ar fi componentele înclinate, fileurile de lipire neuniforme sau detonarea, toate acestea pot reduce rezistența la vibrații și fiabilitatea îmbinării pe termen lung. Pentru producătorii de automobile, controlul previzibil al amplasării este o contribuție cheie la menținerea integrității produsului pe toată durata de viață a vehiculului.

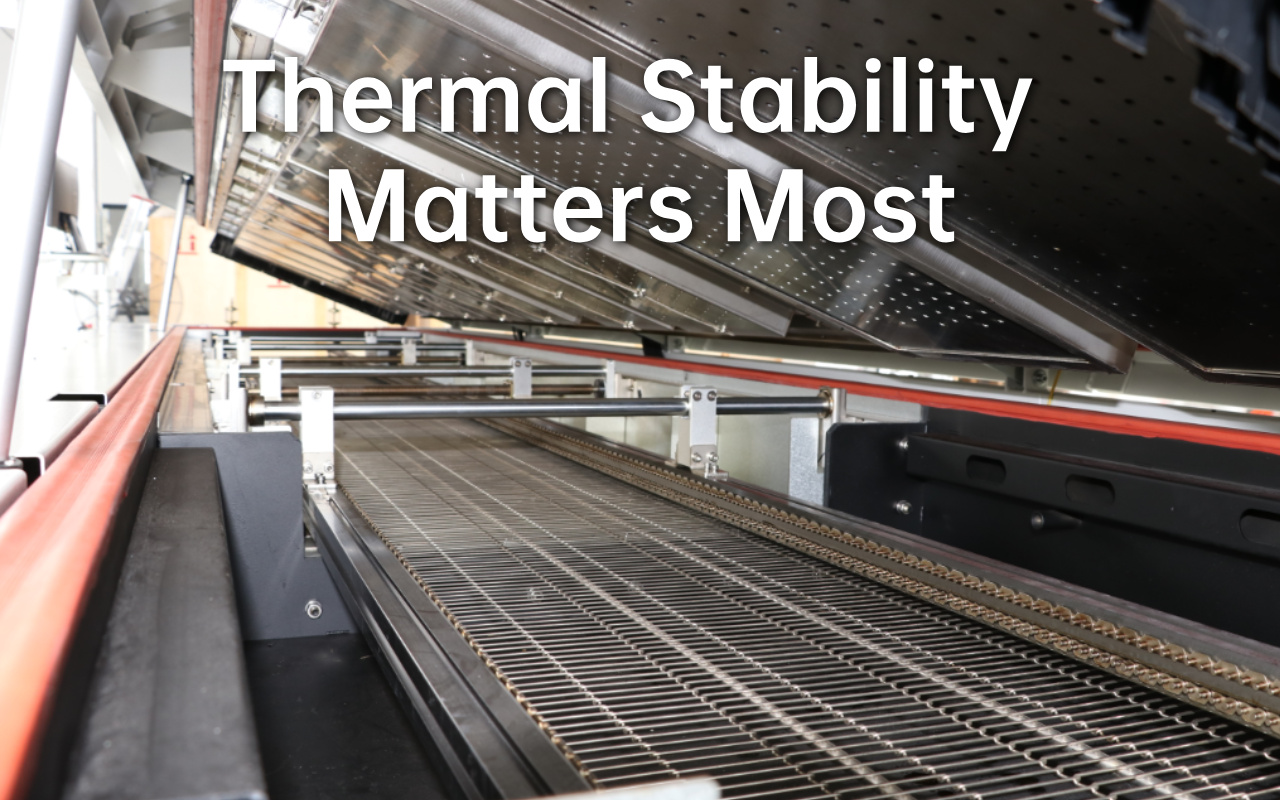

În producția de electronice auto, mai multe zone de încălzire nu au ca rezultat automat o calitate mai bună a lipirii. Ceea ce contează cu adevărat este cât de precis poate fi controlată temperatura și cât de uniform este distribuită căldura pe întregul PCB.
Plăcile mari pentru automobile conțin adesea densități mixte de componente și distribuții de cupru. Fără control termic uniform, diferențele excesive de temperatură pot cauza deformarea plăcii, umezirea incompletă a lipirii sau componentele suprasolicitate. Sistemele de reflow SMT concepute pentru aplicații auto se concentrează pe controlul PID strâns și pe convecția stabilă pentru a menține variația scăzută a temperaturii la nivelul întregii părți, asigurând formarea constantă a îmbinărilor de lipit.
Precizia termică pe termen scurt este doar o parte a ecuației. Producția de electronice auto necesită cuptoare reflow care să mențină o performanță termică stabilă de-a lungul anilor de funcționare continuă.
Modelele robuste ale suflantelor, încălzitoarele fiabile și sistemele de flux de aer echilibrat ajută la prevenirea deplasării treptate a profilului care poate trece neobservată în timpul producției zilnice, dar degradează încet calitatea îmbinării lipirii. Consistența termică pe termen lung reduce nevoia de reprofilare frecventă și scade riscul ca defectele latente de lipire să apară la sfârșitul ciclului de viață al produsului.
Îmbinările de lipit din electronicele auto trebuie să supraviețuiască miilor de cicluri termice în timpul funcționării vehiculului. Profilele necorespunzătoare de reflux pot accelera creșterea compușilor intermetalici sau pot introduce stres intern, crescând riscul de fisuri în timp.
Profilele de refluere bine optimizate pun accentul pe ratele de rampă controlate, timpul suficient de înmuiere și condițiile de răcire stabile. Acești parametri lucrează împreună pentru a produce îmbinări de lipire robuste din punct de vedere mecanic, care mențin integritatea pe toată durata de viață extinsă, chiar și în condiții dure de operare.

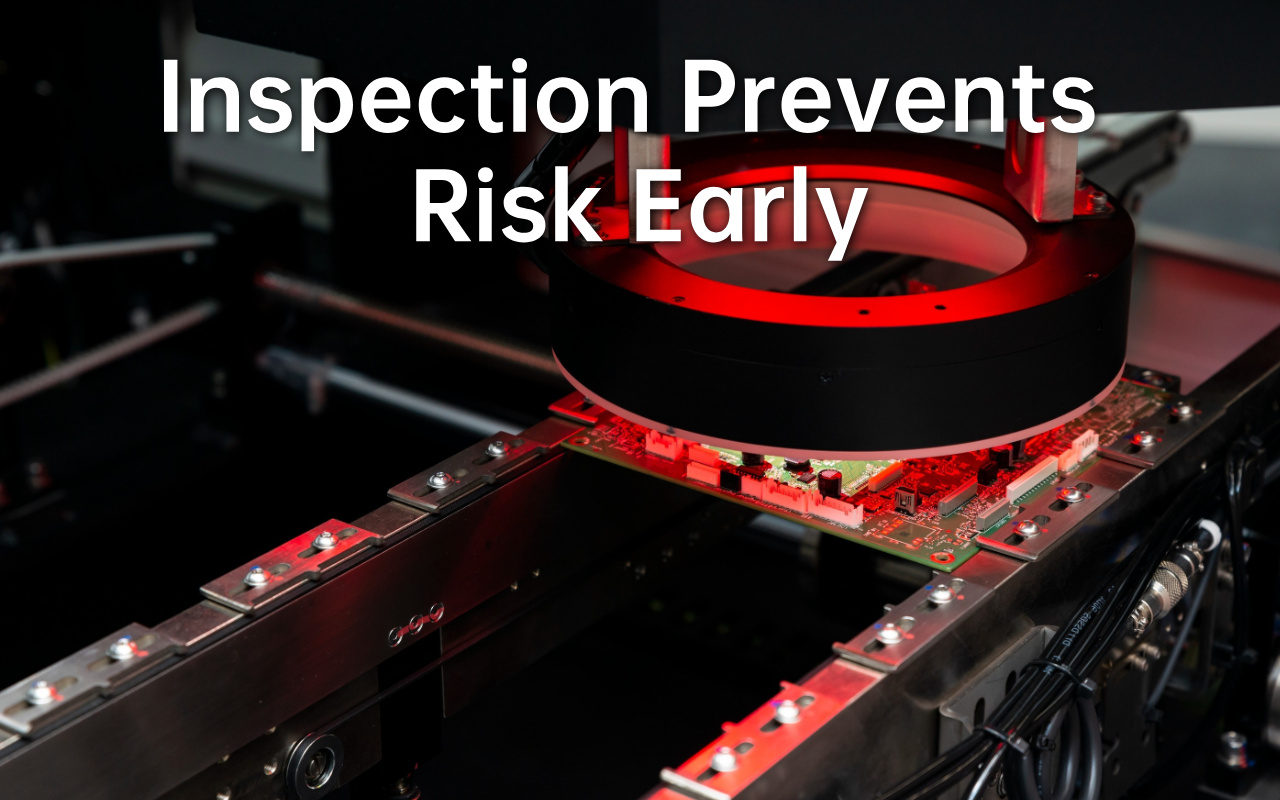

În producția de SMT auto, SPI joacă un rol preventiv, mai degrabă decât să servească drept un simplu punct de control de inspecție. Măsurând volumul, înălțimea și suprafața pastei de lipit în trei dimensiuni, sistemele SPI identifică variațiile de imprimare înainte de a plasa componentele.
Detectarea timpurie a deplasării de tipărire permite luarea de măsuri corective în amonte, prevenind propagarea defectelor prin restul liniei. Această abordare proactivă reduce repetarea, protejează randamentul și stabilizează performanța producției pe termen lung.
Sistemele AOI din fabricarea de electronice auto nu se limitează la detectarea defectelor. Acestea acționează ca instrumente de monitorizare continuă care verifică acuratețea plasării, polaritatea, aspectul lipirii și prezența componentelor în timp ce colectează date valoroase de proces.
Prin legarea rezultatelor inspecției cu numerele de serie individuale ale plăcii, AOI permite trasabilitatea detaliată și analiza tendințelor. Această vizibilitate bazată pe date susține o analiză mai rapidă a cauzei principale și îmbunătățește procesul de luare a deciziilor pe parcursul perioadelor extinse de producție.
Trasabilitatea este o cerință fundamentală în producția de electronice auto. Colectarea de date integrată în SPI, AOI și echipamente de proces asigură că fiecare PCB poate fi urmărit până la materialele sale, parametrii procesului și istoricul de inspecție.
Atunci când datele de inspecție și producție sunt consolidate prin MES sau sisteme de date la nivel de linie, producătorii obțin înregistrări pregătite pentru audit care susțin conformitatea cu IATF și acțiunile rapide de izolare. Acest nivel de trasabilitate nu numai că satisface cerințele clienților și reglementărilor, ci și reduce semnificativ costul și impactul incidentelor de calitate.

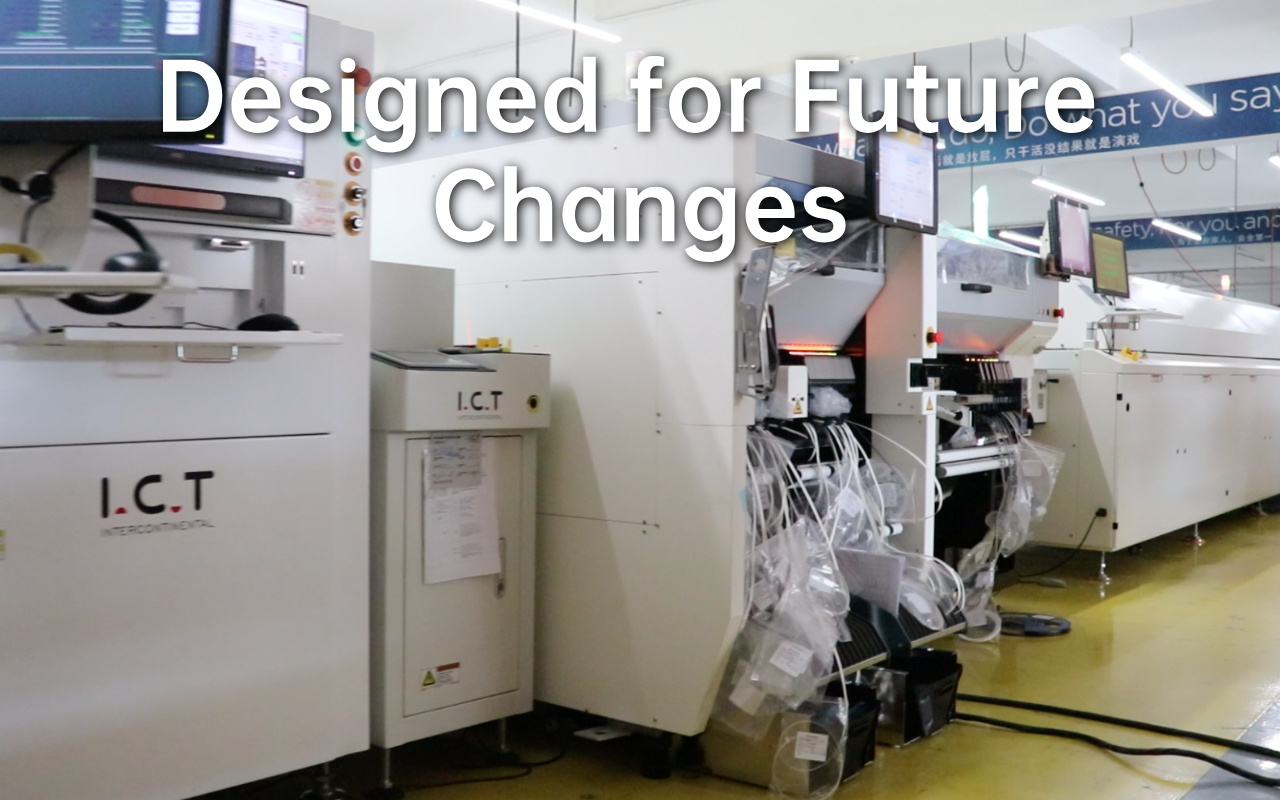

Programele electronice auto rămân rareori statice. Noile platforme pentru vehicule, logica de control revizuită și înlocuirea componentelor necesită adesea modificări ale dimensiunii PCB-ului, actualizări de aspect sau noi tipuri de pachete. O linie de producție SMT concepută numai pentru produsele curente poate deveni rapid mai degrabă o constrângere decât un atu.
Arhitecturile de linii flexibile bazate pe echipamente modulare, transportoare reglabile și platforme software scalabile permit producătorilor să se adapteze la noile modele de PCB fără reinvestiții majore. Această abordare protejează investițiile de capital pe termen lung, susținând în același timp evoluția continuă a produselor, care este deosebit de importantă în programele de electronice pentru automobile și vehicule electrice cu actualizări frecvente de design.
Multe module electronice auto necesită protecție suplimentară dincolo de ansamblul standard SMT. Acoperirea conformă, lipirea selectivă și ghiveciul sunt introduse în mod obișnuit pentru a îmbunătăți rezistența la umiditate, vibrații și stresul mediului.
La planificarea unei linii SMT, aspectul fizic și fluxul de materiale ar trebui să anticipeze aceste procese din aval de la început. În mai multe proiecte de automobile și de vehicule cu energie nouă, inclusiv aplicații de încărcare a vehiculelor electrice și electronice de putere, ICT a sprijinit clienții prin integrarea liniilor SMT cu linii de acoperire PCBA dedicate , asigurând transferul lin al plăcii, întărire stabilă și calitate constantă fără a întrerupe producția din amonte. Proiectarea timpurie pentru aceste extensii evită modificările costisitoare ale liniilor ulterioare.
Volumul producției de automobile crește adesea treptat, mai degrabă decât dintr-o dată. Prin urmare, o linie SMT trebuie să suporte creșterea capacității fără a compromite stabilitatea procesului sau a necesita o reproiectare completă.
Transportoarele tampon, echilibrarea inteligentă a liniilor și opțiunile de proces paralel permit ieșirea la scară, păstrând în același timp calitatea constantă. Liniile proiectate cu puncte de expansiune controlate permit producătorilor să răspundă la creșterea cererii, menținând în același timp aceleași condiții validate de proces utilizate în timpul calificării inițiale.

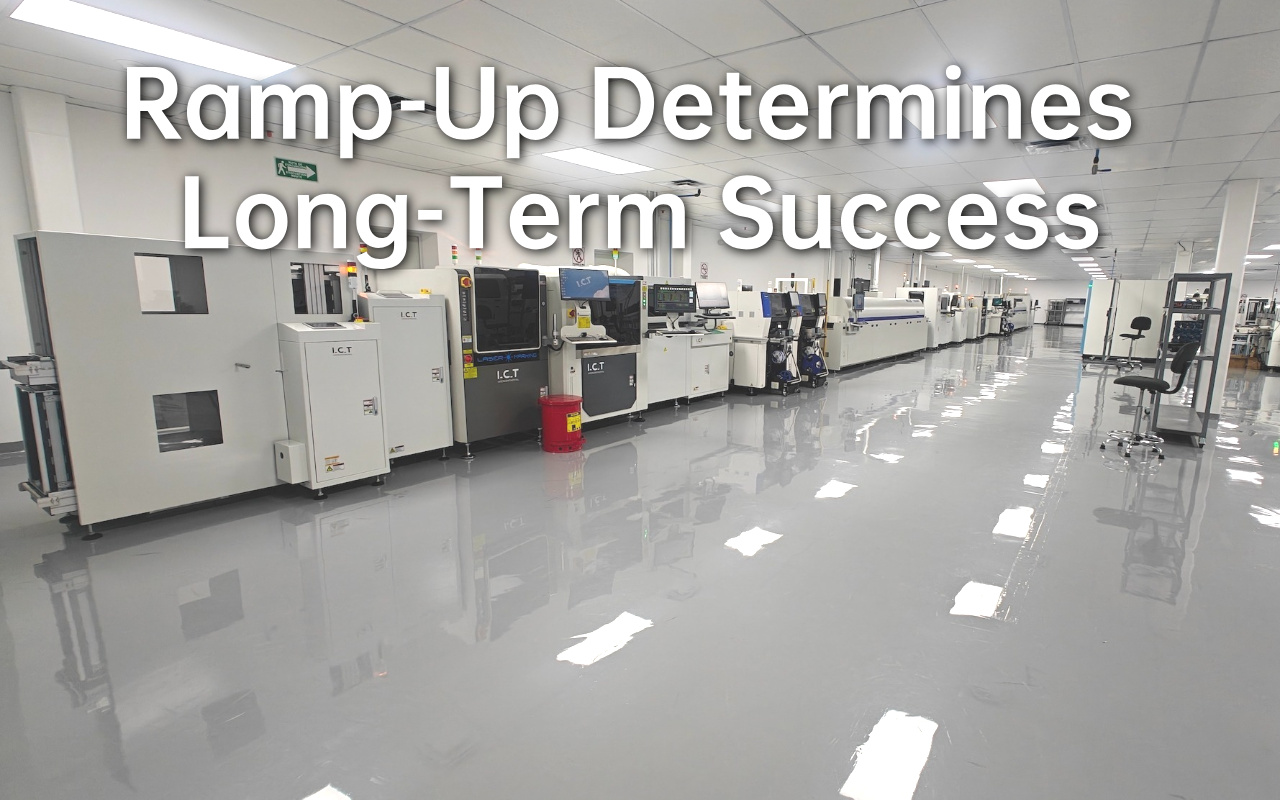

Faza de accelerare este una dintre cele mai critice etape în producția de electronice pentru automobile. Deciziile inițiale de configurare influențează direct randamentul pe termen lung, stabilitatea și performanța auditului.
Validarea structurată a procesului, inclusiv optimizarea controlată a parametrilor și testele documentate, ajută la stabilirea timpurie a ferestrelor de operare stabile. În proiectele SMT pentru automobile susținute de I.CT , activitățile de accelerare se concentrează de obicei pe construirea de procese repetabile, susținute de date, mai degrabă decât pe eforturile pentru o producție maximă imediată, reducând defectele timpurii și variabilitatea pe termen lung.
Chiar și cele mai avansate echipamente SMT depind de funcționarea umană consecventă. Documentația clară, procedurile standardizate și instruirea cuprinzătoare reduc variațiile cauzate de schimbarea operatorului sau de schimbările de tură.
Programele de instruire eficiente asigură că operatorii înțeleg nu numai cum să ruleze linia, ci și de ce contează parametrii și verificările specifice. Această înțelegere comună scurtează timpul de depanare și ajută la menținerea unei producții stabile în cadrul programelor extinse pentru automobile.
Producția de electronice pentru automobile impune cerințe ridicate cu privire la receptivitatea și profunzimea tehnică atunci când apar probleme. Echipele locale de asistență cu experiență în proiecte auto pot reduce semnificativ timpul de nefuncționare și pot preveni abaterile minore ale procesului să se transforme în evenimente de mai mare calitate.
Dincolo de furnizarea de echipamente, partenerii pe termen lung care înțeleg standardele auto, validarea proceselor și integrarea la nivel de sistem oferă valoare de durată. Prin asistență la fața locului și colaborare bazată pe proiecte, ICT a lucrat îndeaproape cu producătorii de electronice de automobile și vehicule electrice pentru a construi linii de producție SMT care rămân stabile, conforme și scalabile pe toată durata de viață operațională..
Proiectele SMT auto din lumea reală arată în mod constant că stabilitatea liniei și integrarea sistemului contează mai mult decât performanța individuală a mașinii. Producția de electronice auto implică nu numai asamblarea SMT, ci și procese din aval, cum ar fi optimizarea refluxului, acoperirea conformă și trasabilitatea bazată pe date.
În mai multe proiecte de automobile și EV, ICT a sprijinit clienții cu linii complete de producție SMT, inclusiv soluții de lipire prin reflow pentru , linii de acoperire PCBA pentru electronice auto pentru sisteme NEV cu trei electrice și soluții inteligente din fabrică pentru fabricarea pilelor de încărcare EV . Aceste proiecte demonstrează că succesul vine din tratarea liniei de producție ca un sistem integrat mai degrabă decât o colecție de mașini independente.
Multe probleme observate în producția SMT auto pot fi urmărite până la deciziile timpurii de proiectare. Supraspecificarea vitezei de plasare în timp ce neglijarea stabilității procesului crește adesea variația și sarcina de întreținere. În mod similar, subestimarea cerințelor de trasabilitate duce la modificări costisitoare atunci când auditul sau cerințele clienților cresc.
O altă greșeală comună este selectarea furnizorilor de echipamente fără experiență dovedită în producția de automobile. În timp ce mașinile individuale pot îndeplini specificațiile, o lipsă de înțelegere la nivel de sistem duce adesea la layout-uri ineficiente, integrare incompletă a datelor și perioade extinse de accelerare. Aceste probleme costă de obicei mult mai mult pentru a corecta după instalare decât pentru a preveni în timpul proiectării liniei.
Producția de electronice auto recompensează experiența față de performanța teoretică. Furnizorii care înțeleg cerințele auto – de la validarea procesului și documentarea până la controlul declinului pe termen lung – sunt mai bine poziționați pentru a reduce riscul pe parcursul ciclului de viață al produsului.
În loc să se concentreze doar pe specificațiile foilor de date, producătorii beneficiază cel mai mult de partenerii care pot traduce standardele auto în sisteme de producție practice și repetabile. Această abordare bazată pe experiență oferă stabilitate nu numai în timpul lansării inițiale, ci și prin ani de producție continuă și actualizări ale modelelor.
Nu. În timp ce electronicele de larg consum beneficiază de viteză maximă, producția de automobile acordă prioritate consistenței și variației reduse. Mașinile de mare viteză pot introduce variații de plasare care se acumulează în probleme de fiabilitate sub vibrații și stres termic. Mașinile cu viteză medie, cu precizie și repetabilitate superioare, oferă adesea rezultate mai bune pe termen lung. De exemplu, menținerea preciziei de plasare de ± 25 µm pe rulări continue se dovedește mai valoroasă decât exploziile ocazionale peste 100.000 CPH. Principiul de bază: defectele auto apar adesea după ani de zile pe teren, nu în timpul testării inițiale - făcând din stabilitatea procesului adevărata măsurătoare de performanță.
IATF 16949 necesită trasabilitate completă înainte și înapoi pentru a permite izolarea rapidă dacă apar probleme pe teren. Un singur lot defect ar putea afecta mii de vehicule, declanșând rechemari costisitoare. Produsele de consum rareori se confruntă cu acest control de reglementare. Trasabilitatea include loturi de materiale, parametri de proces, imagini de inspecție și date de testare legate de fiecare număr de serie. Fără aceasta, producătorii nu pot dovedi diligența necesară în timpul auditurilor sau investigațiilor. Implementarea practică implică integrarea MES prin imprimare, plasare, redistribuire și inspecție - creând automat înregistrări gata de audit.
Numărul zonelor contează mai puțin decât uniformitatea termică și precizia controlului. Multe linii de automobile fiabile folosesc cuptoare cu 8-10 zone cu un design excelent de convecție, mai degrabă decât peste 12 zone. Scopul atinge delta-T sub 5°C pe plăci mari, menținând în același timp stabilitatea profilului de-a lungul anilor. Cuptoarele cu 12 zone prost proiectate se pot deplasa mai mult decât sistemele bine întreținute cu 8 zone. Concentrați-vă pe eficiența convecției, longevitatea suflantei și capacitatea de reglare PID în loc de numărarea zonelor.
Rareori fără investiții majore. Liniile de consumatori nu au adesea infrastructura de date, profunzimea inspecției și controalele de proces necesare pentru conformitatea cu IATF. Modificarea trasabilității, trecerea la imprimante de calitate auto și validarea stabilității pe termen lung se dovedesc costisitoare și perturbatoare. Începând de la început cu echipamente compatibile cu autovehicule, se evită aceste capcane și oferă o rentabilitate mai bună a investiției pe parcursul ciclului de viață tipic al modulului de peste 10 ani.
Majoritatea modulelor auto necesită acoperire pentru protecția mediului. Planificarea transportului, spațiului și manipularea materialelor pentru integrarea acoperirii de la început previne modificările costisitoare ale liniilor ulterioare. Unele linii moderne încorporează celule de acoperire selectivă cu funcționalitate de întoarcere în jos, îmbunătățind eficiența, menținând în același timp trasabilitatea - mai ales valoroase pentru sistemele de alimentare NEV.
