T550+IR4+Convryor
I.C.T
conformal coating machine for PCB
| Cantitate: | |
|---|---|
| Mașină de acoperire conform ICT pentru PCB
Mașina de acoperire conformă ICT pentru PCB stabilește un standard înalt pentru protecția simplă și rapidă a plăcilor. Utilizează o programare simplă și modificări rapide de configurare pentru a oferi rezultate de top. Această mașină se potrivește cu PCB-uri de la 50x50 la 450x460mm. Se mișcă pe trasee X=450mm, Y=450mm și Z=100mm. Utilizatorii pot edita liber traseele de pulverizare, ecranul afișând căi clare. Pentru multe plăci, acesta copiază sau oglindește piesele rapid. Urmărește automat producția și timpul. Fiind o mașină automată de acoperire selectivă pentru PCB, funcționează bine în sistemele de propulsie, comenzi industriale, lumini LED, electronice auto și multe altele. Îndeplinește toate tipurile de nevoi cu eficiență puternică și deșeuri reduse.
| Caracteristică
Proiectarea sistemului de transmisie
Sistemul de transmisie începe cu o platformă puternică care menține constantă mașina de acoperire conformă pentru PCB în timpul rulărilor. Folosește servomotoare și drivere importate pentru o putere lină. Servomotorul plus configurarea șinei de glisare oferă mișcări exacte X/Y/Z și o acuratețe ridicată a repetării. Un capac special pentru praf protejează șurubul și șina de murdărie, astfel încât întreținerea rămâne simplă. Lanțurile de rezervor flexibile mențin toate țevile și firele îngrijite și în siguranță. Acest design reduce defecțiunile și ajută mașina să funcționeze fiabil în fabricile aglomerate. În general, acceptă lucrul precis pentru ore lungi, fără probleme.
Eficiența sistemului de transport
Sistemul de transport din mașina de acoperire conformă pentru PCB folosește un lanț special pentru a împiedica lipirea sau blocarea plăcilor. Motoarele controlează viteza și se opresc cu mare grijă. Clemele cilindrilor țin strâns PCB-urile, astfel încât acestea să nu se deplaseze la mijlocul procesului. Lățimea șinei de ghidare se modifică semi-automat, lăsând plăcile să intre și să iasă cu ușurință. Sina cu lanțuri și profile manevrează scânduri grele fără a se îndoi. Această configurație se potrivește bine pentru mașina automată de acoperire selectivă cu circuite imprimate pe linii de volum mare. Asigură o curgere lină și mărește producția zilnică.
Acoperire avansată cu două supape
Sistemul de acoperire are o configurație cu două supape pentru lucrări dificile PCBA în mașina de acoperire conformă pentru PCB. Include tipuri precum H-808 pentru puncte fine pe piesele mici din LED-uri și gadget-uri, H-818 pentru pelicule largi pe plăcile de mașină și H-828 pentru straturi groase pe unitățile de alimentare. Piesele modulare schimbă supapele în mai puțin de 2 minute pentru schimbări rapide. Axa U opțională se rotește la 360° și se înclină până la 45° pentru a acoperi punctele dure. Lampa UV încorporată verifică pulverizarea în direct, iar viziunea CCD adaugă obiectivul punctual. Acest lucru reduce deșeurile cu 20-30% și oferă chiar și protecție IP67.
Fiabilitatea sistemului de control
Sistemul de control aranjează piesele în mod inteligent, cu etichete clare pentru verificări și remedieri rapide în mașina de acoperire conformă pentru PCB. Utilizează piese servo de înaltă precizie pentru rulări constante. Designul de răspândire a căldurii cu flux de aer îl răcește bine. Modul PC plus placa de control crește încrederea generală. Acest lucru menține operațiunile fluide și fără erori. Se potrivește fără probleme în liniile SMT complete.
Simplitatea sistemului operator
Sistemul operator setează programe noi în mai puțin de 10 minute și schimbă linii în mai puțin de 2 pe Windows 10. Software-ul prietenos ghidează utilizatorii cu pași simpli și sfaturi. Afișează căile de lucru în direct pentru vederi clare. Viziunea CCD ajută ca supliment. Platforma reglează înălțimea pentru toți utilizatorii. Acest lucru face ca mașina de acoperire conformă pentru PCB să fie ușor de învățat și utilizat zilnic. Economisește timp și reduce nevoile de antrenament.
Sistem avansat de acoperire cu două supape
Mașina de acoperire conformă pentru PCB are un design cu două supape pentru plăci și utilizări mai complexe. Se potrivește mașinii automate de acoperire selectivă a pcb cu piese modulare care schimbă rapid corpurile supapelor pentru diferite produse. Axa U și înclinarea opționale fac acoperirea ușoară chiar și pe forme dure de PCBA. Lampa UV încorporată oferă o vedere clară asupra stării de lucru. Viziunea CCD vine ca un supliment pentru o țintire mai bună. Această configurație abordează nevoile variate de pulverizare cu un control ridicat. Utilizatorii aleg dintre tipuri precum H-808 pentru puncte atomizate mici pe părțile fine, H-818 pentru folii largi de ventilator pe suprafețe mari și H-828 pentru straturi groase cu flux mare. Fiecare supapă se potrivește unor sarcini specifice pentru a reduce deșeurile și a crește calitatea. În general, oferă protecție flexibilă și fiabilă într-un singur sistem.
| Caietul de sarcini
| Mașini selective de acoperire conformală | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Numărul de supape | 2 (supapă de atomizare 1 cap, supapă de precizie 1 cap) | 2 (supapă de atomizare 1 cap, supapă de precizie 1 cap) | 2 (vala de atomizare 2 cap) | 4 (supapă de atomizare 2 cap, supapă de precizie 2 cap) |
| Metoda de control | PC + card de control al mișcării | |||
| Numărul de fusuri | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Dimensiunea PCB | 50*50 ~ 450*460mm | |||
| Acționare axului | Servomotor importat + modul șurub cu bile | |||
| Curățarea automată a supapelor | cu rezervor de presiune 5L | |||
| Alimentare electrică | AC 220V±10%, 50/60HZ, 2.2KW | |||
| Dimensiune | L910*W1600*H1700MM | |||
| Greutate netă | 1000KG | |||
| de acoperire Lista echipamentelor liniei

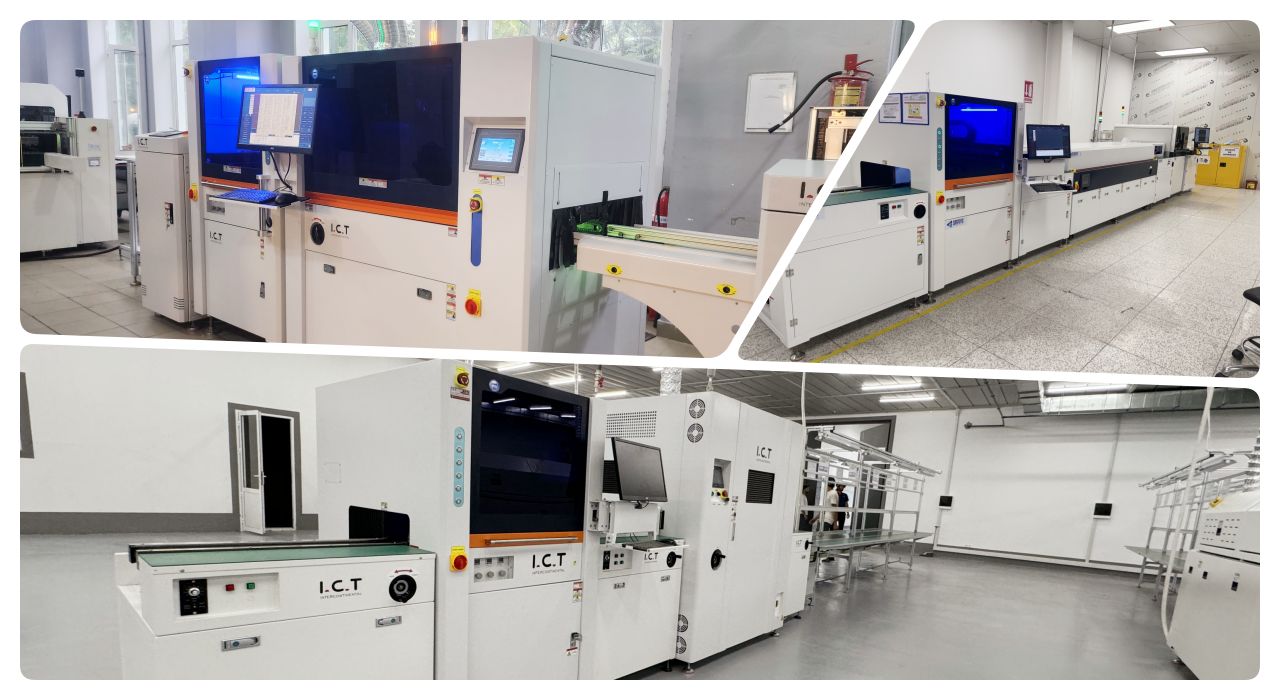

Linia noastră de acoperire conformă pentru PCB oferă instrumente avansate pentru protecția eficientă și precisă a plăcilor de circuite. Linia de acoperire complet automatizată include o mașină de acoperire selectivă pentru aplicare precisă, un cuptor de întărire pentru finisaje durabile, AOI pentru verificări de calitate, un lift și flipper pentru o manipulare lină și un sistem de transport pentru producție fără sudură.
Această linie de acoperire PCBA de înaltă calitate asigură o funcționare stabilă, o acoperire fiabilă rezistentă la praf, la apă și la explozie, răspunzând nevoilor diverselor industrie. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile de acoperire de protecție.
| Nume produs | Scop în linia de acoperire PCBA |
|---|---|
Aplică învelișuri de protecție precise plăcilor de circuite pentru protecție împotriva prafului, la apă și la explozie. | |
Întărește acoperirile cu lumină IR sau UV, asigurând o protecție durabilă și puternică. | |
Transportează plăcile de circuite fără probleme prin linia de acoperire pentru o procesare eficientă. | |
Furnizează și stochează PCB pentru linia de producție, asigurând intrare și ieșire fluide. | |
| Acoperire conformă AOI | Inspectează calitatea acoperirii și detectează defectele pentru a asigura standarde înalte. |
| Video cu succesul clienților
Inginerul nostru a mers în Europa pentru ajutor SMT în electronica auto. Clientul construiește tablouri de bord și a primit un set complet de la ICT, inclusiv mașina de acoperire conformă pentru PCB într-o linie de acoperire cu încărcător, cuptor UV și descărcare. Au adăugat, de asemenea, lipire prin val și verificări AOI. Inginerul a instalat și a reglat toate echipamentele la fața locului. El a învățat personalul cum să alerge, să repare și să aibă grijă de el. În probele, a remediat problemele de flux și a reglat calitatea superioară. Acest lucru a permis clientului să înceapă o producție puternică rapid. Videoclipul surprinde demonstrația de instalare și acoperire netedă.
| Servicii si Training
ICT asigură instalarea și întreținerea completă a mașinii de acoperire conformă pentru PCB. Profesioniștii noștri instruiesc echipele despre configurare, utilizare zilnică și remedieri rapide. Răspundem rapid la apeluri cu ajutor de la distanță sau vizite la site. Lecțiile acoperă editările programului și rutinele de curățare. Avem în stoc piese pentru un acces ușor. Acest lucru dezvoltă abilitățile clienților și face ca liniile să funcționeze bine. Pe termen lung, verificăm și actualizăm pentru a se potrivi nevoilor. Reduce riscurile și crește valoarea din prima zi.
| Ce spun clienții
Clienții îi încurajează pe inginerii noștri pentru remedieri inteligente și călătorii rapide. Ei evaluează mașina de acoperire conformă pentru PCB ridicat pentru pulverizări uniforme și viteză. Ambalajul rămâne în siguranță în transport fără deteriorare. Răspundem la întrebări în câteva ore, atenuând grijile. Construcțiile puternice își măresc producția zilnic. Mulți spun că este alegerea lor de top pentru fiabilitate.
| Certificari si standarde
ICT câștigă aprobări CE, RoHS și ISO9001 pentru echipamente ecologice și sigure. Deținem brevete pentru tehnologii cheie, cum ar fi schimburile de supape. Toate mașinile trec teste dure înainte de a fi expediate. Acest lucru susține standardele de top în fiecare unitate.
| Despre Compania și Fabrica TIC
ICT conduce cu cercetare și dezvoltare și construcții interne, susținute de 89 de angajați calificați. Din 2012, am crescut rapid cu fonduri de 30 milioane USD și 8 sucursale. Peste 1600 de clienți din 72 de țări conta pe noi. Fabricile folosesc controale stricte și sisteme de calitate pentru rezultate impecabile. Acoperim SMT, acoperirea și asamblarea în întreaga lume cu un ajutor unic.
