Tehnologie de montare la suprafață (SMT) este o metodă proeminentă utilizată în asamblarea circuitelor electronice în care componentele sunt montate direct pe suprafața plăcilor de circuite imprimate (PCB).Producția SMT a devenit standardul industriei datorită eficienței, rentabilității și capacității sale de a gestiona aplicații de înaltă densitate.Acest articol explorează procesul de producție detaliat al SMT, beneficiile, dezavantajele și terminologia esențială a acestuia.
Tehnologia de montare la suprafață (SMT) este o metodă utilizată pentru a produce circuite electronice în care componentele sunt montate sau plasate direct pe suprafața PCB-urilor.Un dispozitiv electronic creat folosind SMT este denumit a dispozitiv de montare la suprafață (SMD). SMT permite automatizarea plasării și lipirii componentelor, rezultând procese de producție extrem de eficiente și scalabile.Spre deosebire de tehnologia prin găuri, care necesită găuri în PCB, componentele SMT sunt lipite pe suprafață, făcând procesul mai rapid și mai potrivit pentru miniaturizare.
Densitate crescută: SMT permite o densitate mai mare a componentelor, care este esențială pentru crearea de dispozitive electronice mai compacte și complexe.
Performanta imbunatatita: Componentele SMT au de obicei rezistență și inductanță mai scăzute la conexiune, ceea ce duce la o performanță electrică mai bună.
Automatizare: Liniile de producție SMT pot fi foarte automatizate, reducând costurile cu forța de muncă și crescând vitezele de producție.
Cost-Eficient: Datorită automatizării și utilizării mai puține a materialelor (de exemplu, mai puține găuri forate), SMT este în general mai rentabil decât metodele tradiționale.
Fiabilitate: Componentele SMT sunt mai puțin predispuse la stres mecanic, deoarece sunt lipite direct pe suprafața PCB.
Complexitate în reparație: Datorită dimensiunilor mici ale componentelor SMT, repararea sau reprelucrarea acestora poate fi mai dificilă în comparație cu componentele cu orificii traversante.
Costuri de instalare inițială: Configurarea liniilor de producție SMT poate fi costisitoare din cauza necesității de echipamente și mașini specializate.
Gestionarea termică: SMT poate pune provocări în managementul termic, deoarece componentele sunt amplasate strâns împreună, ceea ce face disiparea căldurii mai dificilă.
The Procesul de fabricație SMT implică mai mulți pași critici, fiecare necesitând precizie și echipamente specializate.Iată o privire detaliată a fiecărei etape:
Primul pas în procesul de fabricație SMT este imprimarea pastei de lipit.Un șablon sau un ecran este folosit pentru a aplica pastă de lipit pe plăcuțele de pe PCB unde vor fi plasate componentele.Pasta de lipit constă dintr-un amestec de bile de lipit minuscule și flux, care ajută lipitul să adere la plăcuțele PCB.Precizia în acest pas este crucială, deoarece orice nealiniere poate duce la defecte ale produsului final.
Odată ce pasta de lipit este aplicată, PCB-ul se mută la mașina de preluare și plasare.Această mașină preia dispozitivele de montare pe suprafață de pe role sau tăvi și le plasează cu precizie pe PCB.Mașina de plasare folosește o combinație de prindere cu vid și mecanice pentru a manipula componente și sisteme de viziune sofisticate pentru a asigura o plasare precisă.Eficiența și viteza mașinii pick-and-place sunt esențiale pentru productivitatea generală a liniilor de producție SMT.
După plasarea componentelor, PCB-ul trece printr-un proces de lipire pentru a atașa permanent componentele.Există două tipuri principale de lipire utilizate în fabricarea SMT:
Lipirea prin reflow: Aceasta este cea mai comună metodă.PCB-ul, acum populat cu componente, este trecut printr-un cuptor de reflow.Cuptorul încălzește placa într-un mod controlat, făcând ca pasta de lipit să se topească și să formeze o legătură solidă între componente și plăcuțele PCB.
Lipirea prin val: Folosită mai rar în SMT, lipirea prin val implică trecerea PCB-ului peste un val de lipit topit.Această metodă este mai comună în asamblarea prin orificii, dar poate fi utilizată pentru plăci cu tehnologie mixtă.
Controlul calității este o parte critică a procesului de fabricație SMT.Inspecția asigură că componentele sunt corect plasate și lipite.Se folosesc mai multe tehnici:
Inspecție optică automată (AOI): Sistemele AOI folosesc camere pentru a captura imagini ale PCB-ului și a le compara cu un șablon prestabilit pentru a detecta orice eroare de plasare sau de lipire.
Inspecție cu raze X: Folosit pentru plăci mai complexe sau unde componentele sunt ascunse vederii, inspecția cu raze X poate detecta defectele interne ale îmbinărilor de lipit și poate verifica calitatea conexiunilor.
Inspecție manuală: Deși mai puțin frecventă din cauza automatizării, inspecția manuală este uneori folosită pentru plăci complexe sau de înaltă fiabilitate.
După inspecție, PCB-ul este supus unor teste funcționale pentru a se asigura că funcționează corect.Există mai multe tipuri de teste, printre care:
Testare în circuit (ICT): ICT folosește sonde electrice pentru a testa componentele individuale de pe PCB.
Testare funcțională: Aceasta implică testarea PCB-ului într-o manieră care simulează mediul său de utilizare finală pentru a se asigura că funcționează conform așteptărilor.
Odată ce PCB a trecut toate inspecțiile și testele, trece la etapa finală de asamblare.Aceasta poate include pași suplimentari, cum ar fi atașarea radiatoarelor, carcaselor sau conectorilor.În cele din urmă, produsul finalizat este ambalat și pregătit pentru expediere către client.

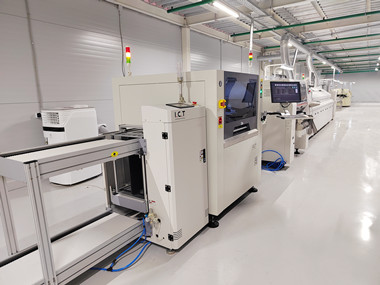

Liniile de producție SMT sunt concepute pentru a optimiza eficiența și calitatea procesului de fabricație.Aceste linii constau din mai multe mașini interconectate, fiecare îndeplinind o funcție specifică în procesul de asamblare.Aspectul și configurația unei linii de producție SMT pot varia în funcție de complexitatea produselor fabricate și de cerințele privind volumul de producție.Componentele cheie ale liniilor de producție SMT includ:
Imprimante cu pastă de lipit: Aceste mașini aplică pastă de lipit pe PCB cu mare precizie.
Mașini Pick-and-Place: Mașini automate care plasează componente pe PCB.
Cuptoare cu reflow: Echipament folosit pentru încălzirea PCB-ului și refluxarea pastei de lipit.
Sisteme de inspecție: AOI și aparate cu raze X pentru a asigura controlul calității.
Sisteme de transport: Folosit pentru a transporta PCB-uri între diferitele etape ale liniei de producție.
Proiectarea și eficiența liniilor de producție SMT sunt cruciale pentru obținerea de randamente ridicate și menținerea costurilor de producție competitive.
Înțelegerea terminologiei utilizate în fabricarea SMT este esențială pentru oricine implicat în proces.Iată câțiva termeni cheie:
PCB (placă de circuite imprimate): Placa pe care sunt montate componentele.
SMD (dispozitiv cu montare la suprafață): Componente proiectate pentru montare la suprafață.
Șablon: Un șablon folosit pentru a aplica pastă de lipit pe PCB.
Flux: Un agent de curățare chimic care ajută lipirea să adere la plăcuțele PCB.
Lipirea prin reflow: Un proces în care pasta de lipit este topită pentru a crea conexiuni electrice.
AOI (Inspecție optică automată): Un sistem de viziune artificială utilizat pentru controlul calității.
BGA (Ball Grid Array): Un tip de ambalaj pentru circuite integrate care utilizează bile de lipit pentru a se conecta la PCB.
Tehnologia de montare la suprafață (SMT) a revoluționat industria de fabricare a electronicelor, permițând producerea de PCB-uri de înaltă densitate și de înaltă performanță într-un mod rentabil.Procesul de fabricație SMT implică mai mulți pași critici, de la imprimarea pastei de lipit până la asamblarea finală, fiecare necesitând precizie și echipamente specializate.Înțelegând complexitățile liniilor de producție SMT, producătorii își pot optimiza procesele, pot reduce costurile și pot produce dispozitive electronice fiabile și de înaltă calitate.Indiferent dacă sunteți un profesionist experimentat sau un nou venit în domeniu, înțelegerea elementelor fundamentale ale SMT este esențială pentru succesul în industria electronică modernă.
