ICT-W4
I.C.T
| Cantitate: | |
|---|---|
| Echipament de lipit prin val DIP pentru asamblare PCBA de volum mare
Echipamentul de lipit prin val ICT din seria W este inima de încredere a liniilor moderne de producție DIP și a liniilor de asamblare THT. Acest echipament avansat de lipit DIP Wave pentru asamblarea PCBA folosește duză de precizie japoneză Kuroda cu mașină de lipit Wave With Flux, încălzire orizontală complet independentă și tehnologie inteligentă de economisire a energiei pentru a oferi îmbinări excelente prin orificii cu zgură minimă. Puterea normală de funcționare este de numai 7 kW, în timp ce protecția opțională cu azot îndeplinește cerințe stricte de calitate. După ani de utilizare cu succes în fabrici de automobile, contoare inteligente și electronice industriale, acest echipament de lipit DIP Wave oferă cel mai competitiv preț pentru mașini de lipit pentru clienții care construiesc linii PCBA eficiente.
| Caracteristică
Duza japoneză Kuroda Seiko cu zonă de atomizare reglabilă și filtru piramidal oferă o mașină de lipit prin val stabilă și economică cu aplicarea fluxului în fiecare ciclu. Controlul digital al debitului și supapa de presiune constantă reduc foarte mult deșeurile și mențin camera curată - o caracteristică majoră de economisire a costurilor pentru echipamentele de lipit prin val DIP în asamblarea continuă a PCBA.
Protecția la supra-temperatură independentă de la terți plus controlul în buclă închisă PLC+PID creează bariere de siguranță multiple. Monitorizarea în timp real și oprirea instantanee de urgență protejează operatorii și echipamentele în timpul funcționării de 24 de ore a echipamentului de lipit prin val DIP pentru asamblarea PCBA.
Zonele de încălzire orizontale complet independente, cu cale închisă a aerului cald și plăci redresoare asigură o temperatură perfect uniformă pe fiecare placă. Timpul de încălzire este de numai 15 minute, iar puterea normală se menține la 7 kW – cea mai eficientă încălzire dintre echipamentele similare de lipit DIP Wave, oferind clienților cel mai bun avantaj de preț al mașinii de lipit cu val.
| Lista echipamentelor liniei DIP
| Model | W4 | W3 | W2 |
| Dimensiune: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Greutate (kg) | Aproximativ 1500 kg | Aproximativ 1200 kg | Aproximativ 790 kg |
| Alimentare electrică | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Putere de pornire | 32kw | 24kw | 16kw |
| Putere de operare | 12kw | 9kw | 7kw |
| Sistem de control | PLC | ||
| Sistem de pulverizare | |||
| Metoda de transmisie | Motor pas cu pas | ||
| Presiune de pulverizare | 0,25Mpa--0,4Mpa | ||
| flux de lux | 10--100 ml/min | ||
| Diametrul de evacuare | Φ200mm | ||
| Capacitate de evacuare | 25m3/min | ||
| Sistem de preîncălzire | |||
| Mod de preîncălzire | Aer cald | ||
| Modul de control | PID + SSR | ||
| Zona de preîncălzire | 4 | 3 | 2 |
| Lungimea preîncălzirii | 1800 mm | 1600 mm | 1200 mm |
| Temp. de preîncălzire | (Temperatura camerei) -250°C | ||
| Timp de încălzire (min) | Aproximativ 15 min (setare la 150°C) | ||
| Sistem transportor | |||
| Dimensiune PCB: LxL (mm) | Min: 80x60mm; Max: 400x300mm | ||
| Viteza transportorului | 0-2000 (mm/min) | ||
| Înălțimea transportorului | 750+/-20 (mm) | ||
| Deget | Gheară cu cârlig dublu (Standard) | ||
| Controlul lățimii transportorului | Manual | ||
| Unghiul transportorului | 4 ~ 7 grade | ||
| Sistem de lipit | |||
| Stilul oală de lipit | Acționare mecanică cu motor | ||
| Material oală de lipit | Titan complet (Standard FT) | ||
| Temperatura vasului de lipit | 300 ° C. | ||
| Capacitate oală de lipit | Fara plumb 350 kg | Fara plumb 300 kg | Fara plumb 250 kg |
| Alte | |||
| Sistem de curățare a degetelor | Perie | ||
| Lista echipamentelor liniei DIP
Linia noastră de producție DIP oferă instrumente avansate pentru asamblarea PCB eficientă și precisă. Linia DIP complet automatizată include o linie de inserare DIP pentru plasarea precisă a componentelor, un încărcător de val pentru intrarea lină a PCB-ului, un descărcator de val pentru o ieșire în siguranță și o linie de centură de asamblare pentru verificările finale. Această linie de producție PCB DIP de înaltă calitate asigură o funcționare stabilă, inserare THT fiabilă și asamblare eficientă din punct de vedere al costurilor, răspunzând nevoilor diverse ale industriei. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile prin gaură.
| Video cu succesul clienților

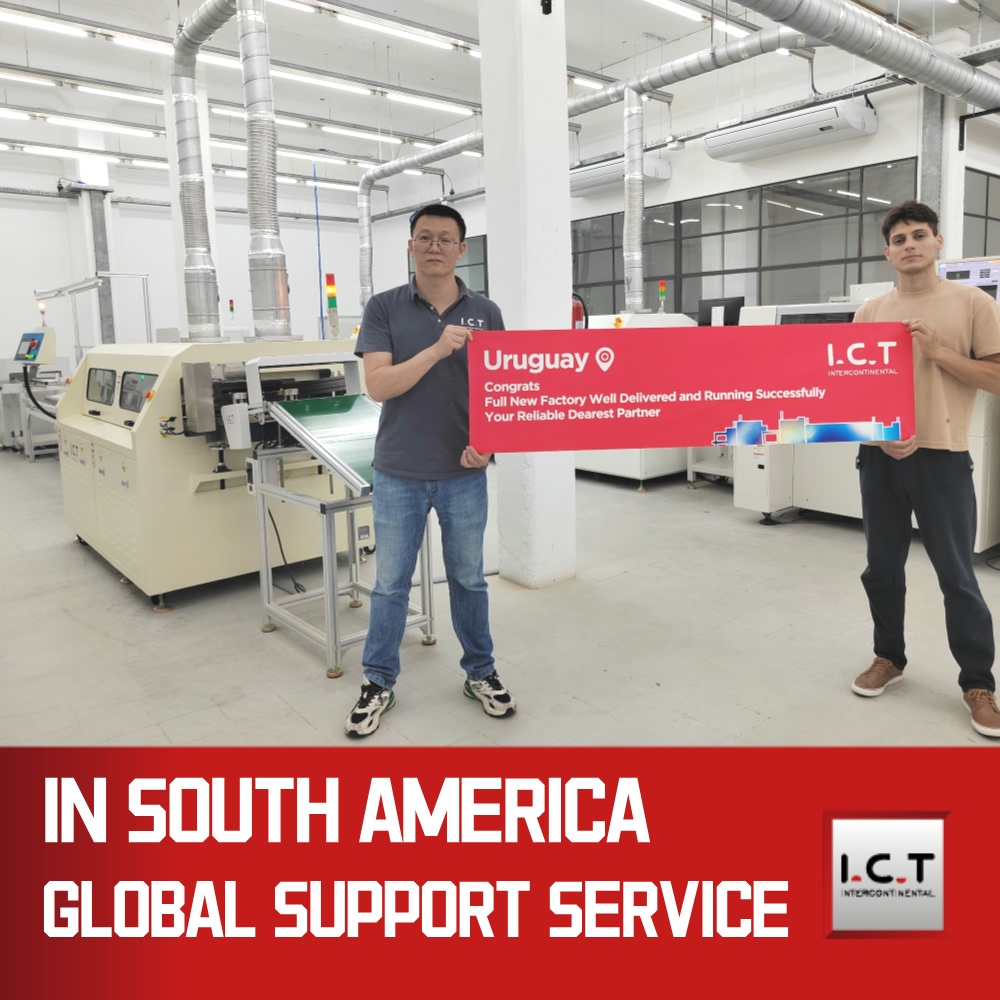

Inginerii ICT au mers în Uruguay pentru a instala și pune în funcțiune echipamentul de lipit prin val DIP seria W pentru un producător de contoare inteligente. Clientul conduce o linie de producție DIP de mare volum și avea nevoie de lipire stabilă fără plumb pentru PCB-uri complexe cu piese mari. După ce echipa noastră a finalizat configurarea și instruirea operatorului, mașina a atins viteza maximă cu o putere de rulare de numai 7 kW și o calitate perfectă a îmbinării. Clientul a împărtășit un videoclip care arată echipamentul DIP Wave Solder care funcționează fără probleme în linia lor de asamblare THT, lăudând costul scăzut al energiei, întreținerea ușoară și asistența post-vânzare excelentă. Acest proiect de contor inteligent din Uruguay a devenit o referință de succes pentru multe linii DIP din America Latină.
| Servicii de experti si training
ICT oferă suport complet pentru fiecare echipament de lipit DIP Wave – de la proiectarea configurației din fabrică și instalarea profesională până la formarea detaliată a operatorului și asistență tehnică globală 7×24. Inginerii noștri cu experiență se asigură că echipamentul dvs. de lipire DIP Wave pentru asamblarea PCBA și întreaga linie THT funcționează la o eficiență maximă cu un timp de nefuncționare minim.
| Lauda clientului
Clienții din întreaga lume laudă echipamentul nostru de lipit DIP Wave pentru stabilitatea remarcabilă, consumul de energie electrică extrem de scăzut și rezultatele perfecte de lipire pe plăci complexe. Ele evidențiază în special răspunsul rapid la nivel global, ambalajul puternic de export și cel mai competitiv preț al mașinii de lipit cu val printre echipamentele similare de lipit DIP Wave pentru asamblarea PCBA.
| Certificari de calitate
Fiecare echipament de lipire prin val ICT DIP are certificări CE, CCC, UL, RoHS și ISO9001 plus mai multe brevete de invenție, care îndeplinesc pe deplin cele mai stricte standarde internaționale de siguranță și mediu pentru liniile moderne de asamblare PCBA.
| Despre Compania și Fabrica TIC
ICT este un furnizor profesionist de soluții unice pentru liniile de producție SMT și DIP cu peste 25 de ani de experiență. Fabrica noastră de 12.000㎡ din Dongguan are 89 de angajați, inclusiv 20 de ingineri. Proiectăm și fabricăm toate echipamentele de bază în interior și servim peste 1600 de clienți din 72 de țări. Managementul strict al calității și inovația continuă ne fac partenerul cel mai de încredere pentru echipamentele de lipire prin val DIP de înaltă performanță din întreaga lume.
