ICT-5700
I.C.T
| Cantitate: | |
|---|---|
| Mașină de router PCBA offline de înaltă precizie
Routerul PCBA offline din seria ICT-5700 oferă o depanare precisă și cu stres redus pentru diverse domenii electronice, inclusiv smartphone-uri, dispozitive inteligente, electronice auto și dispozitive medicale. Dispune de un nou sistem de viziune CCD pentru corectarea vizuală a alinierii și un ax de mare viteză care atinge până la 80.000 rpm pentru tăieri rapide și precise. Designul cu dublă platformă permite procesarea diferitelor produse în același timp sau combinarea într-o singură platformă mare pentru plăci mai mari. Caracteristicile de siguranță precum perdelele luminoase și opririle de urgență protejează operatorii, în timp ce pistolul cu aer ionic menține plăcile curate de electrostatică și praf. Software-ul ușor de utilizat și componentele fiabile fac routerul offline PCBA potrivit pentru linii de producție eficiente.
| Caracteristică

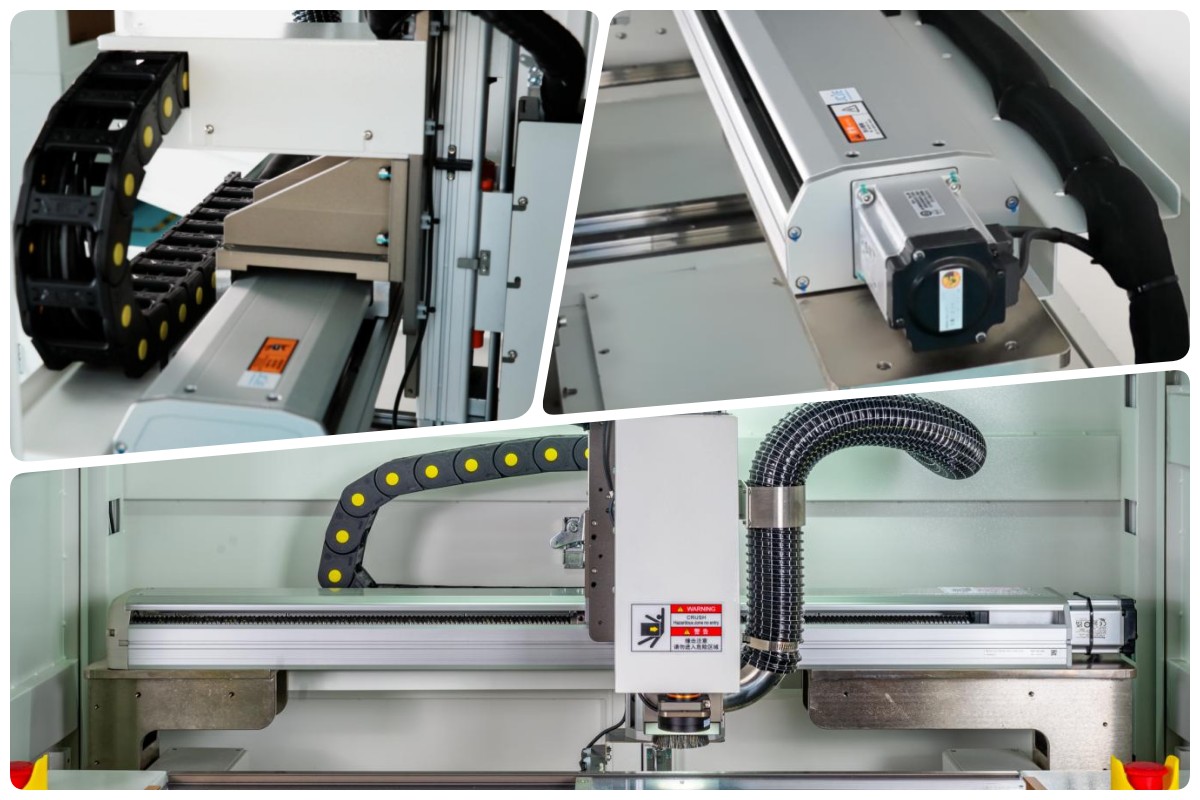

Sistem de transmisie
Sistemul de transmisie folosește servomotoare Panasonic importate, asociate cu tije cu șuruburi de înaltă precizie și șine de ghidare de la PMI sau HIWIN. Această configurație asigură o mișcare lină și precisă. O structură mai puternică și mai groasă îmbunătățește stabilitatea mașinii în timpul funcționării. Lanțurile de rezervor flexibile mențin firele organizate și le protejează de interferențe. Modulul axa X are un design unic rezistent la praf, care reduce nevoile de întreținere și prelungește durata de viață a componentelor. Aceste caracteristici fac routerul offline PCBA fiabil pentru utilizare pe termen lung în medii de producție solicitante.

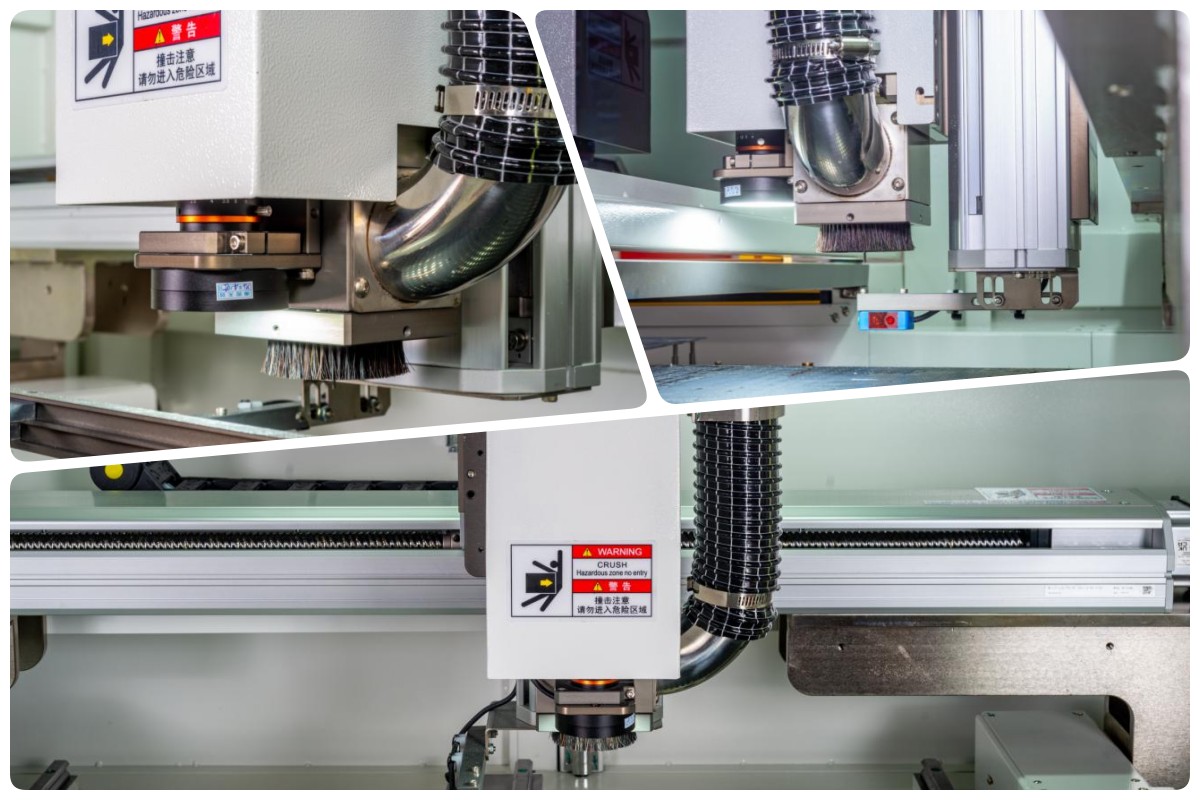

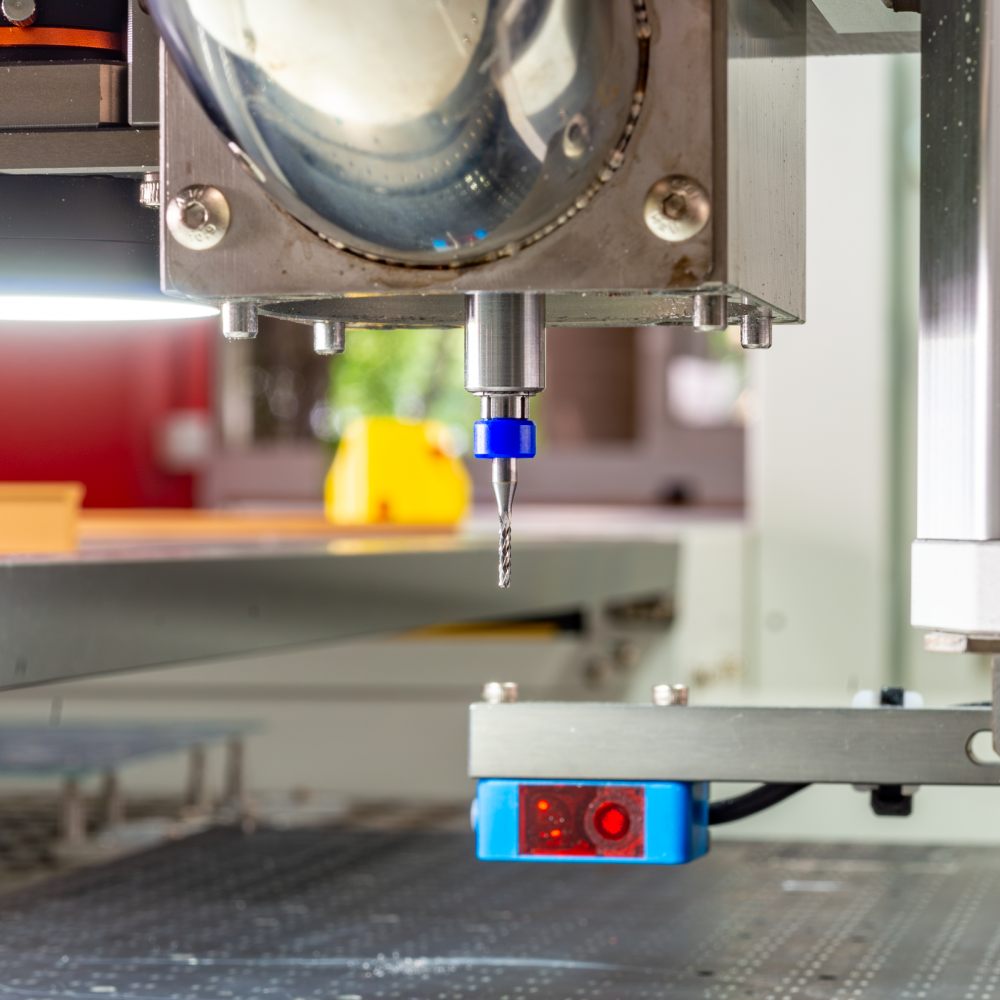

Sistem de router
Sistemul de router include o cameră CCD de înaltă definiție coaxială cu freza pentru o calibrare ușoară și o poziționare precisă. Detectia standard de rupere a sculei alertează operatorii instantaneu dacă freza este uzată sau ruptă. Un schimbător automat de scule opțional permite lucrul continuu fără opriri, sporind eficiența. Pistolul cu aer ionic îndepărtează statica de pe suprafața PCB pentru a preveni atragerea prafului. Un ax de mare viteză de la RSK sau NSK reduce stresul de tăiere, oferă precizie ridicată, inerție mică și răspuns rapid pentru tăieturi curate pe routerul offline PCBA.

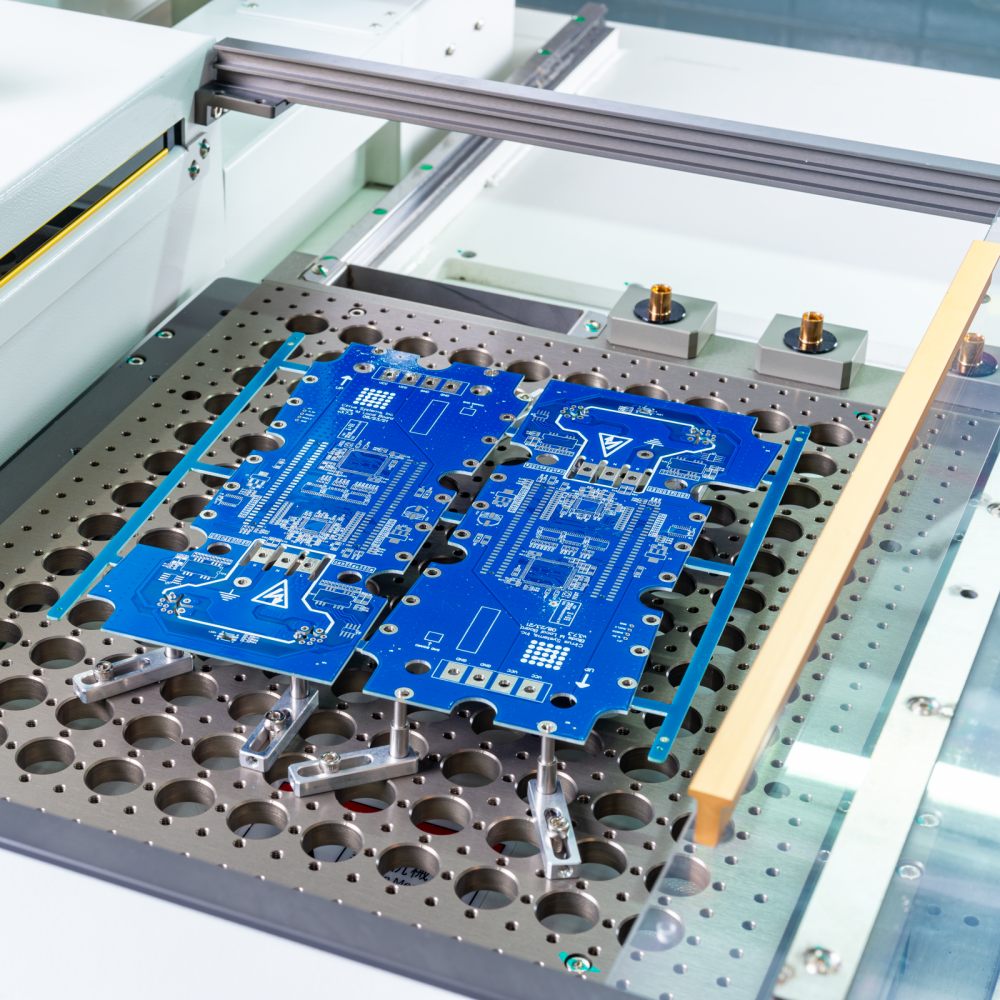

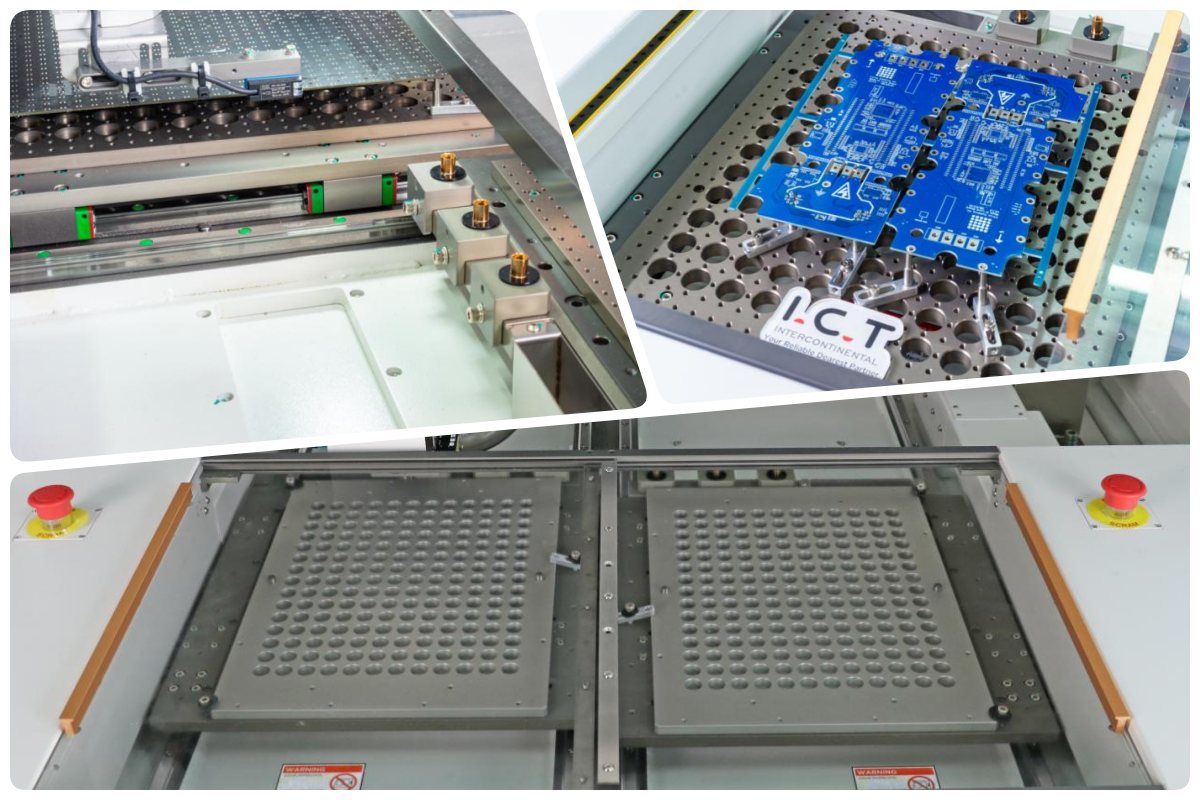

Sistem de platformă
Sistemul de platformă oferă control pe axa Y prin șine de glisare și servomotoare pentru o stabilitate excelentă. Măsurile de siguranță includ butoane de oprire de urgență în două sensuri, un capac de siguranță standard și perdele luminoase. Butoanele de pornire de pe ambele părți necesită apăsare simultană pentru o funcționare sigură. Baza poroasă de tip fagure oferă o aspirație puternică și compatibilitate cu diferite PCB-uri. Acest design cu platformă dublă acceptă dispozitive multifuncționale sau speciale, permițând manipularea eficientă a diferitelor plăci, menținând în același timp siguranța operatorului în routerul PCBA offline.

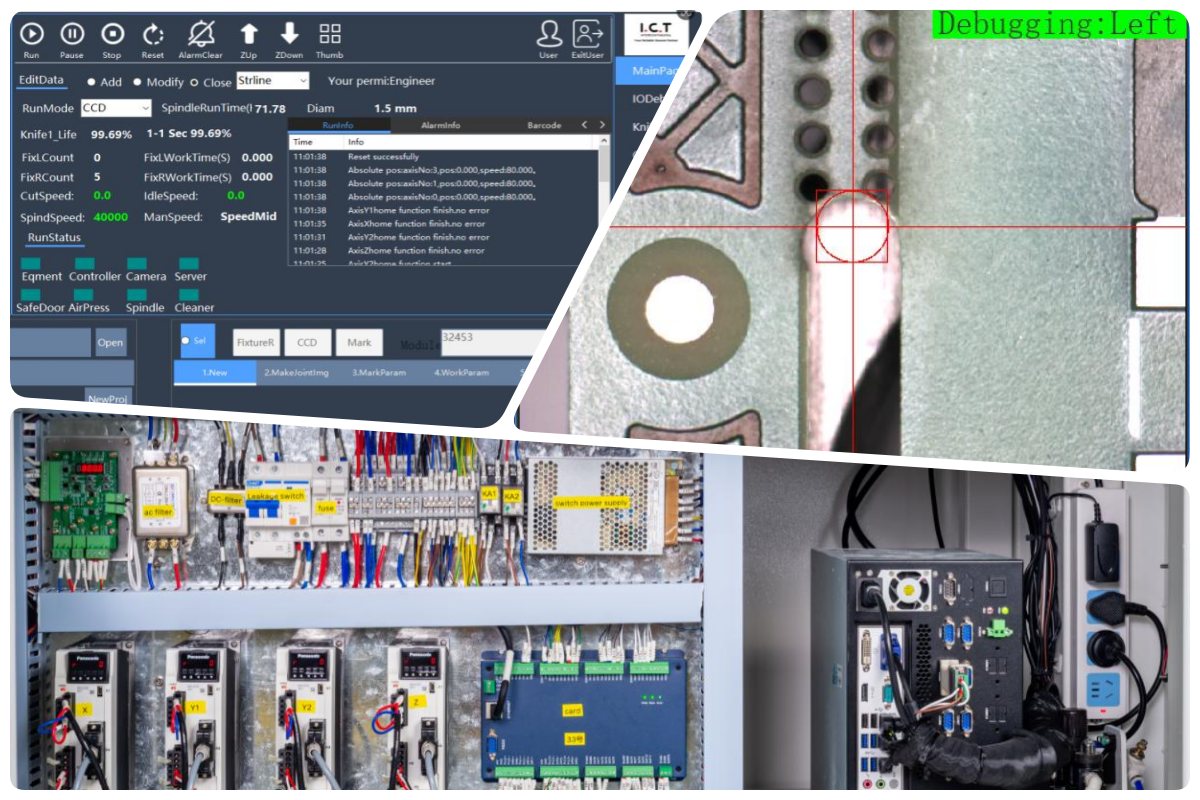

Sistem de control
Sistemul de control folosește un computer industrial cu un controler CNC dedicat pentru precizie și stabilitate ridicate. Oferă o puternică capacitate anti-interferență în setările din fabrică. Datele de producție sunt urmăribile cu rapoarte de jurnal pentru managementul calității. Interfața respectă standardele CE și este ușor de învățat, permițând schimbări rapide ale programului. Un CCD coaxial oferă monitorizare vizuală în timp real. Aceste elemente fac ca routerul PCBA offline să fie ușor de utilizat și să mențină o performanță constantă.

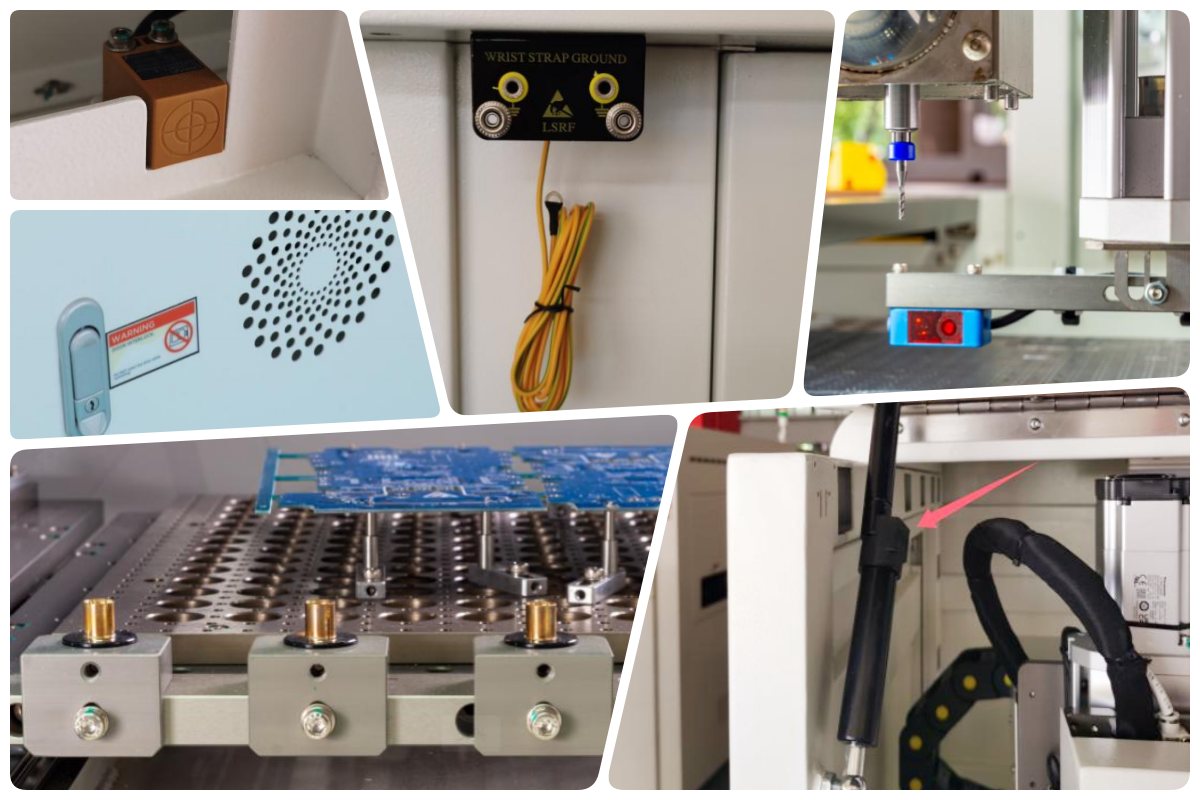

Afișare de detaliu
Detaliile cheie includ un ventilator de convecție pentru răcire, senzori de siguranță pentru uși laterale pentru protecție și o interfață ESD pentru a preveni deteriorarea statică. Schimbătorul automat de scule opțional acceptă funcționarea non-stop. Un senzor de detectare a unui cuțit spart monitorizează starea tăietorului în timp real. Structurile pneumatice cu autoblocare asigură un sprijin stabil al ușii. Aceste designuri atent sporesc siguranța, confortul și fiabilitatea în utilizarea zilnică a routerului PCBA offline.
| Caietul de sarcini
| Model | ICT-5700M | ICT-5700L | ICT-5700LL |
| Dimensiune PCB (platformă dublă, dimensiune specială opțională) | 290*350mm | 350*450mm | 450*500mm |
| Grosimea PCB | 0,3~6,0mm | ||
| Greutate (cu aspirator) | 1000 kg | ||
| Dimensiune | 1075*1430*1460mm | 1125*1530*1460mm | 1225*1530*1460mm |
| Metoda de colectare a prafului | Aspirator | ||
| Volumul de aer al aspiratorului | 28~35cm3/min | ||
| Dimensiune aspirator | 640*785*1760mm | ||
| Tensiunea colectorului de praf | 380V,50/60HZ,3kw | ||
| Lista echipamentelor de linie SMT
TIC face o adevărată linie de producție PCBA de înaltă calitate. Încărcătorul cu aspirator curată placa. Imprimanta automată a pus lipirea corectă. Placer set chip true. Multe zone de lipire reflow greu. AOI bun găsi totul rău. Linia stați strânsă. Randament mare. Cost mic. Fără joacă. Faceți pentru munca grea lumina de sănătate a mașinii. Board vine gata lumea reală. Ne întoarcem plini.
| Nume produs | Scop în linia SMT |
|---|---|
| Linie SMT | Linie de asamblare Ful-auto SMT la cheie |
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| Video cu succesul clienților
Un client din Algeria, specializat în telefoane cu caracteristici, a vizitat fabrica noastră pentru acceptarea mașinii. Au adus peste zece panouri și componente PCB. Echipa noastră a desfășurat o demonstrație completă de producție folosind linia completă SMT: imprimantă complet automată, SPI pentru inspecția lipiturii, plastor RX-8 pentru piese mici, RS-1R pentru componente mai mari, alimentator de tăvi pentru capacele de scut, cuptor de reflow, AOI pentru verificarea calității și, în final, router PCBA offline ICT-5700 pentru separarea precisă a plăcii. Procesul a decurs fără probleme, dovedind eficiență ridicată și tăieturi curate. Clientul a fost mulțumit de rezultate și de performanța mașinii.
| Service și suport pentru instruire
ICT oferă suport complet, inclusiv instalare, instruire la fața locului și întreținere continuă. Inginerii noștri cu experiență îndrumă operatorii cu privire la utilizarea sigură și eficientă a routerului PCBA offline. Oferim instruire detaliată despre programare, schimbări de instrumente și îngrijire zilnică. Asistența de la distanță și furnizarea rapidă a pieselor de schimb minimizează timpul de nefuncționare. Cu centre de service din întreaga lume, asigurăm un răspuns rapid la orice problemă. Această asistență completă ajută clienții să obțină o producție lină și o valoare maximă a mașinii.
| Mărturii ale clienților
Mulți clienți laudă inginerii noștri calificați pentru rezolvarea rapidă a problemelor și îndrumarea profesională. Ei apreciază performanța fiabilă și precizia echipamentelor noastre. Ambalarea sigură și atentă asigură că mașinile ajung în stare perfectă. Răspunsurile rapide la întrebări construiesc o încredere puternică. În general, clienții apreciază calitatea înaltă și suportul excelent din partea TIC
| Certificari si standarde
ICT deține certificări cheie, inclusiv CE pentru siguranță, RoHS pentru standardele de mediu și ISO9001 pentru managementul calității. De asemenea, deținem mai multe brevete pentru tehnologie inovatoare. Aceste certificate dovedesc angajamentul nostru față de produse fiabile, sigure și de înaltă calitate, care îndeplinesc cerințele globale.
| Despre Compania și Fabrica TIC
ICT are propriile sale facilități de cercetare și dezvoltare și producție cu o echipă mare de ingineri. Compania a crescut rapid în ultimii ani, deservind peste 1600 de clienți în peste 72 de țări. Fabrica noastră modernă urmează procese stricte de testare și sisteme de management al calității. Acest lucru asigură că fiecare mașină, inclusiv routerul offline PCBA, îndeplinește standarde înalte. Ne concentrăm pe inovație și servicii globale pentru succesul clienților pe termen lung.
