ICT-1200
I.C.T
| Cantitate: | |
|---|---|
| ICT-1200 SMD Stencil Solder Printer Prezentare generală
Imprimanta de lipit cu șablon ICT-1200 SMD este o mașină automată de înaltă precizie proiectată pentru SMD și PCB-uri de dimensiuni mari. Cu peste 25 de ani în producția de electronice, ICT oferă soluții complete SMT care se aliniază cu sistemele Industry 4.0 și MES pentru o ieșire fără defecte. Această imprimantă automată pentru șabloane PCB include funcții avansate, cum ar fi curățarea automată a șablonului, calibrarea PCB și presiunea reglabilă a racletei pentru rezultate de top. În 2021, am vândut peste 1900 de imprimante SMT, ocupând locul al doilea în industrie. Folosește mărci de top importate pentru rate scăzute de eșec și viață lungă. Ideal pentru producătorii de imprimante cu lipire SMD în LED, TV LCD sau electronice generale, are o interfață Windows 10 ușor de utilizat. Noile configurații durează doar 5-10 minute, ceea ce îl face eficient pentru fabricile aglomerate.
| Caracteristică
Imprimanta de lipit cu șablon ICT-1200 SMD oferă o precizie de poziție ridicată cu poziționare repetată la ±0,015 mm și precizie de imprimare de 0,03 mm. Acest lucru asigură imprimări precise de fiecare dată, reducând erorile de producție. Sistemul său de viziune folosește lumini inelare uniforme și surse coaxiale pentru a identifica diferite semne PCB, funcționând bine pentru placarea cu cositor, placarea cu cupru și multe altele. Construit cu piese importate, cum ar fi șuruburi cu bile KURODA din Japonia, rămâne fiabil pentru sarcini SMD. Această caracteristică ajută fabricile să obțină o calitate constantă pe PCB-urile mari, cum ar fi cele din electronicele vehiculelor sau produsele LED. În general, acceptă rulări de mare volum cu reluare minimă.
Această imprimantă SMD Stencil Solder are un sistem automat de calibrare PCB care aliniază plăcile rapid și precis. Legătura cu trei axe folosește un motor direct pentru reglaje rapide și precise. Asigură un contact lin între PCB și șablon, care este esențial pentru plăcile subțiri sau deformate. Acest lucru reduce munca manuală și crește viteza în liniile SMT. Deosebit de util pentru configurațiile complet automate ale mașinilor de imprimat PCB în producția de LED-uri sau televizoare, crește eficiența. Cu opțiuni precum suportul pentru vid, se ocupă bine de PCB-urile deformate, făcând producția mai stabilă și mai rentabilă.
ICT-1200 dispune de un cap de imprimare suspendat cu ajustare automată a presiunii pentru feedback în timp real. Două motoare pas cu pas de înaltă precizie controlează racleta, menținând presiunea stabilă prin designul unui pod arc. Acest lucru duce la aplicarea perfectă a pastei de lipit pe plăcile SMD. Echilibrează presiunea pentru diferite tipuri de PCB, inclusiv televizoare LCD și electronice generale. Sistemul acceptă monitorizarea on-line, asigurând rezultate consecvente în setări cu cerere ridicată. Fiind o imprimantă SMT PCB complet automată, îmbunătățește versatilitatea și calitatea rezultatelor în fabricile automatizate.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.

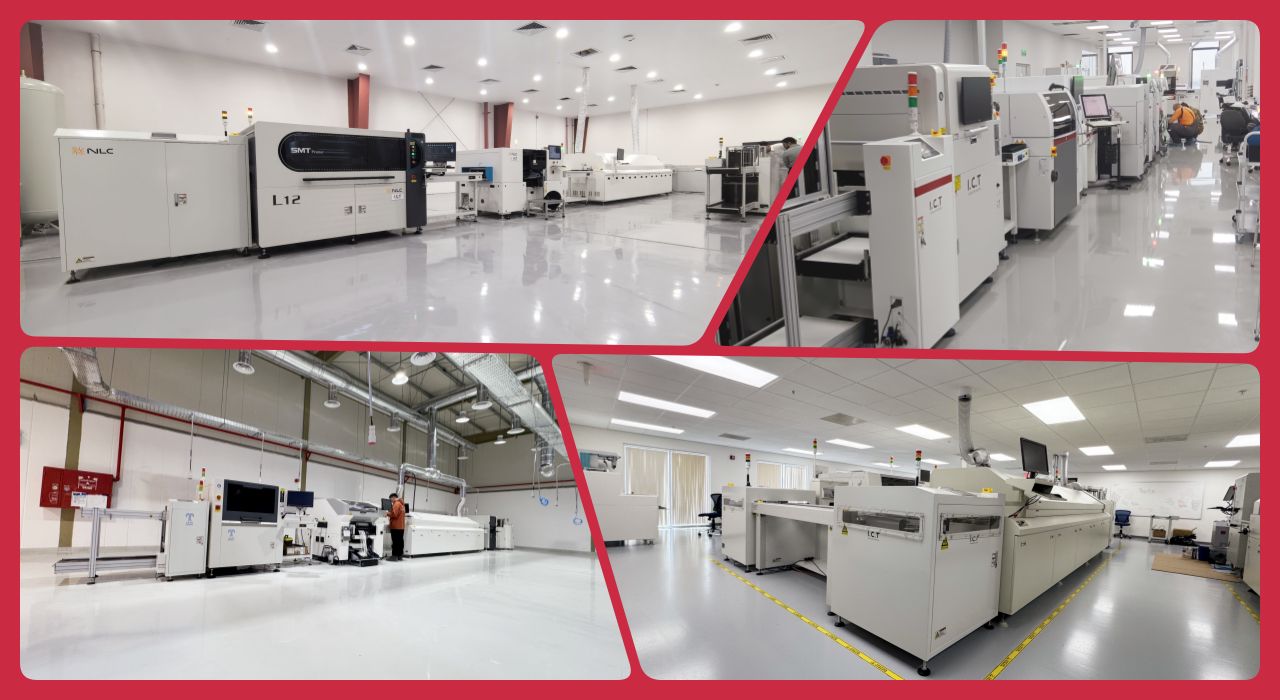

| Lista echipamentelor de linie SMT
Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser / montator de etichete / imprimantă cu jet de cerneală |
| Video cu succesul clienților
În 2025, inginerii ICT s-au dus la o fabrică de clienți din Asia care produce iluminat cu LED pentru acasă. Clientul avea nevoie de o linie SMT complet automată cu 13 utilaje, cu o lungime totală de aproximativ 29 de metri. Dar spațiul lor avea doar 21 de metri lungime și 5 metri lățime. Am proiectat un aspect în formă de U pentru a se potrivi în 16 metri lungime pe 2,7 metri lățime, satisfacându-le perfect nevoile. După două zile de instalare și depanare, am oferit șase zile de instruire și asistență tehnică. Acest lucru a asigurat o funcționare bună și o învățare rapidă a personalului. Proiectul a arătat abilitățile noastre în soluții personalizate și livrare rapidă, ajutând clientul să înceapă producția fără întârzieri.
| Service și suport pentru instruire
ICT oferă servicii complete și instruire pentru imprimanta SMD Stencil Solder, pentru a vă menține fabrica să funcționeze bine. Echipa noastră se ocupă de configurarea la fața locului, reparațiile și asistența tehnică pentru o utilizare fără probleme. Instruirea acoperă operarea mașinii, rezolvarea problemelor și ajustările procesului pentru a se potrivi nevoilor dumneavoastră. Cu peste 25 de ani de know-how, personalizăm suportul pentru succes pe termen lung. Răspundem rapid la probleme, reducând timpul de nefuncționare și sporind eficiența. Acest lucru creează încredere și vă ajută echipa să lucreze cu încredere.
| Recenziile clienților
Clienții îi laudă pe inginerii noștri pentru ajutorul lor expert și amabil în timpul setărilor. Ei iubesc imprimanta SMD Stencil Solder pentru precizie și performanță constantă. Ambalarea noastră atentă și transportul în siguranță primesc note mari. Mulți ne mulțumesc pentru remedierea rapidă a problemelor lor, ceea ce menține producția să meargă puternic și construiește încredere de durată.
| Certificari si standarde
ICT deține certificări cheie precum CE, RoHS și ISO9001, asigurând că imprimanta noastră SMD Stencil Solder îndeplinește regulile mondiale de siguranță și calitate. De asemenea, avem multe brevete pentru caracteristici precum sistemele de curățare și distribuire. Acestea arată concentrarea noastră pe inovație și standarde de top. Clienții primesc mașini fiabile care trec verificările globale, oferind liniște sufletească în producție.
| Despre compania TIC și fabrica noastră
ICT este un furnizor de top de echipamente electronice cu propriile noastre echipe de cercetare, dezvoltare și producție. Avem 89 de angajați într-un spațiu de 12.000 m², în creștere rapidă în acești ani cu un fond de 30 de milioane de dolari. Deservind peste 1600 de clienți din 72 de țări, acoperim nevoile globale. Fabrica noastră folosește teste stricte și sisteme de calitate pentru a asigura standarde ridicate de produs. Acest lucru ne ajută să livrăm cu încredere soluții precum imprimanta de lipit SMD Stencil de 1,2 metri.
