ICT-AI-5146C
I.C.T
| Starea de disponibilitate: | |
|---|---|
| Cantitate: | |
| ICT SMT AOI Coating Inspector
Mașina de inspecție optică SMT Aoi, model AI-5146C, este proiectată pentru inspecția conformă a acoperirii în fabricarea PCB-urilor. Captează imagini de bord în timp real folosind o cameră industrială color de înaltă precizie și aplică algoritmi de rețea neuronală Convolution pentru a le procesa. Acest lucru permite o evaluare inteligentă a defectelor, cum ar fi acoperirea excesivă sau insuficientă, bule și materiale străine. Ca o mașină automată de inspecție optică pentru PCB, blochează automat marginile de acoperire și identifică zonele fără a opri placa. Acceptă configurații multiple, inclusiv plăci întregi și verificări dublu, făcându-l ideal pentru procesele SMT și DIP. Cu sursele de lumină UV, distinge clar lipiciul care conține fosfor. Caracteristicile de trasabilitate a datelor, cum ar fi alarmele SPC și stocarea LOG, asigură controlul calității. Această mașină de inspecție optică SMT Aoi crește eficiența în fabricile moderne.
| Caracteristică
Mașina de inspecție optică SMT Aoi folosește învățarea profundă avansată pentru a optimiza datele mari și a permite programarea minimalistă. Identifică componentele și îmbinările de lipit cu un singur clic, reducând timpul de programare și alarmele false în comparație cu metodele tradiționale. Acest sistem inteligent abordează provocările cheie în inspecția industrială, asigurând o precizie ridicată pentru defectele de acoperire. Utilizatorii pot schimba sursele de lumină pentru a detecta fără probleme DIP, SMT și lipire. Ca mașină automată PCB aoi, acceptă panouri multi-în-1 și modele mixte, făcându-l versatil pentru diferite dimensiuni de PCB de până la 510x460mm.
Echipat cu algoritmi specializați, mașina de inspecție optică SMT Aoi detectează inteligent bule de până la 0,05 mm și obiecte străine, cum ar fi fire de păr, în zonele vizate. Vizualizează valorile bulelor și emite mai multe măsurători de lățime pentru lipici, inclusiv medie, minimă și maximă. Această caracteristică standardizează verificările de acoperire și previne ca defectele să afecteze produsele finale. Zonele fără acoperire pot fi blocate cu rame de formă pentru a evita falsele pozitive, îmbunătățind acuratețea detectării fără încărcătură suplimentară.

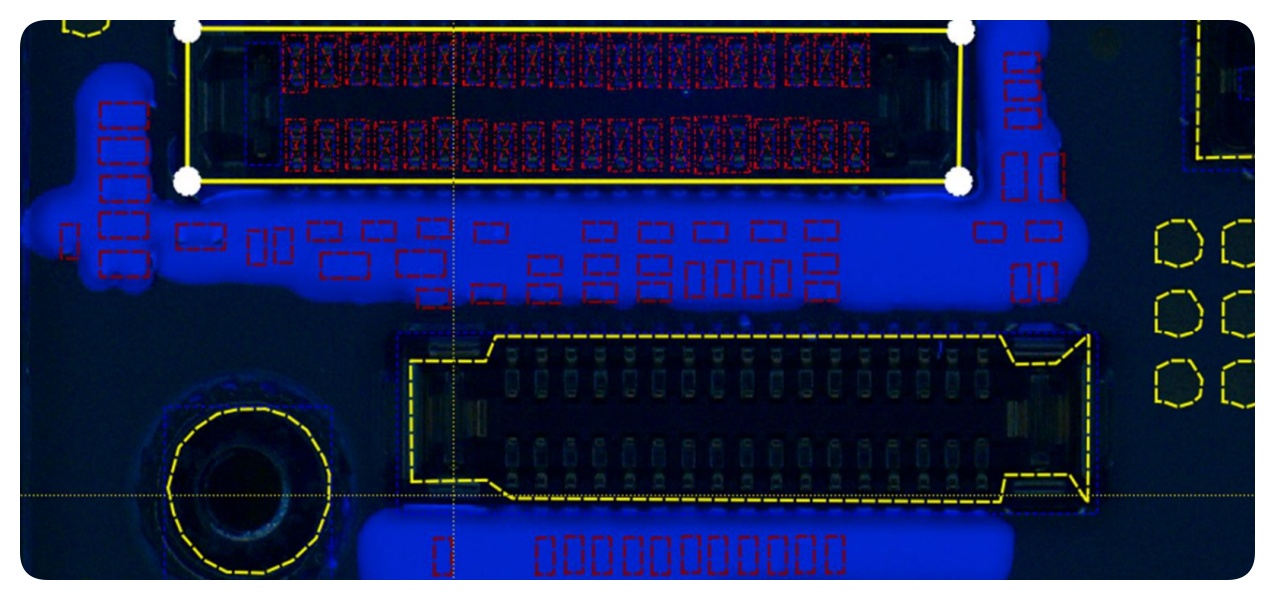

Programarea este simplă și rapidă, luând doar 10-15 minute pentru mașina de inspecție optică SMT Aoi. Oferă opțiuni offline și online, cu selecție automată a zonei și modificări ale parametrilor cu o singură tastă. Suportul pentru identificarea prin rotație și ignorarea semnelor greșite adaugă flexibilitate. Modurile multiple permit inspectarea acoperirilor, a defectelor SMT și DIP prin comutarea luminilor. Măsurarea opțională a grosimii adezivului oferă date specifice punctului pentru planeitatea întregii plăci.

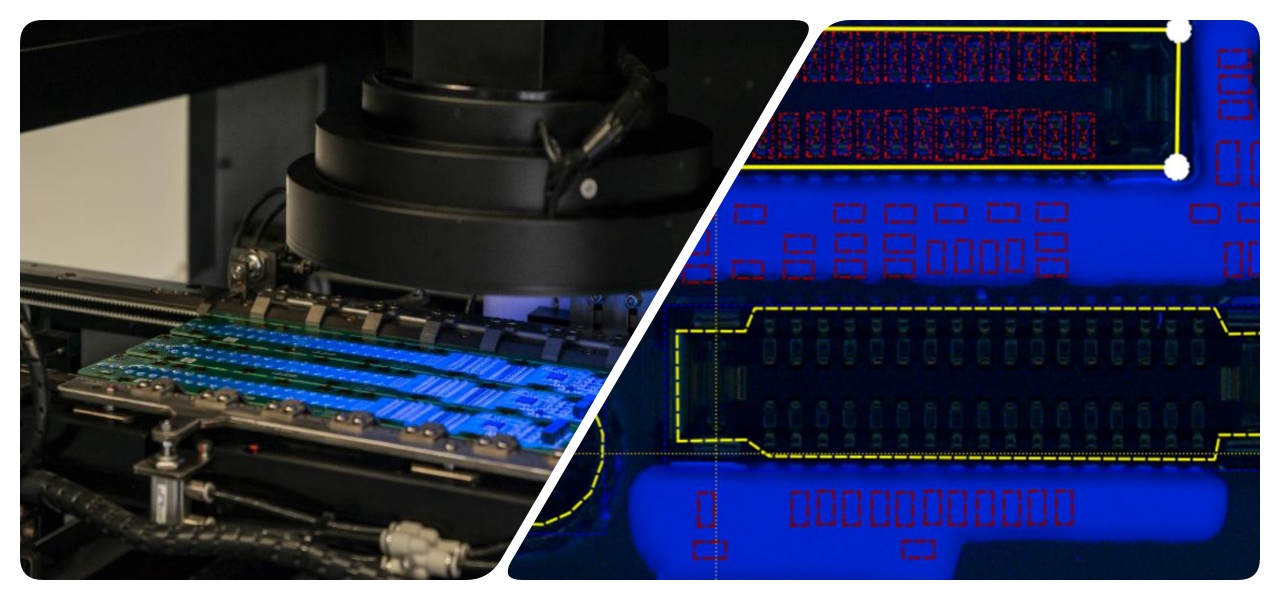

Funcționând la 0,23 secunde pe FOV, această mașină de inspecție optică SMT Aoi efectuează inspecții fără a opri fluxul plăcii. Folosește lumini UV și albe pentru o vizibilitate clară a defectelor, susținând plăci mari de până la 690x460mm. Servo driverele AC asigură o mișcare precisă cu o precizie de 0,01 mm, gestionând greutăți PCB de până la 3 kg.
| Caietul de sarcini
| Model | ICT Coating Online AOI AI-5146C | ICT Coating Online AOI AI-5146CW |
| FOV | 15um@36*30mm (standard), 10um@24*20mm 15um@45x45mm, 10um@40*30mm | 21.5um@52.6*44mm(standard), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Rezoluţie | 15um (Standard), 10um | 21,5um (standard) /15um /10um |
| CAMERA | Cameră cu o singură față 12M | Cameră dublă laterală 5M |
| Viteza de inspecție | 0,23 sec/FOV | |
| Înălțimea PCB | Sus: 25 mm, jos: 80 mm | Sus: 75 mm, jos: 70 mm |
| Grosime PCB | 0,3 ~ 6,0 mm | |
| Edge PCB | 3,0 mm | |
| Warpage PCB | ±3,0 mm | |
| Greutatea PCB | Max: 10 kg | |
| Înălțimea transportorului | 900 ± 20mm | |
| Cu Ajustare | Manual&Auto | |
| Direcția transportorului | L ~R sau R ~L | |
| Putere | AC220 50/60Hz,5A | |
| Putere nominală | 380W | 570W |
| Comunicare | Smema | |
| Greutate | 750Kg | 890 kg |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| de acoperire Lista echipamentelor liniei
Linia noastră de acoperire PCBA oferă instrumente avansate pentru protecția eficientă și precisă a plăcilor de circuite. Linia de acoperire complet automatizată include o mașină de acoperire selectivă pentru aplicare precisă, un cuptor de întărire pentru finisaje durabile, AOI pentru verificări de calitate, un lift și flipper pentru o manipulare lină și un sistem de transport pentru producție fără sudură.
Această linie de acoperire PCBA de înaltă calitate asigură o funcționare stabilă, o acoperire fiabilă rezistentă la praf, la apă și la explozie, răspunzând nevoilor diverselor industrie. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile de acoperire de protecție.
| Nume produs | Scop în linia de acoperire PCBA |
|---|---|
Aplică învelișuri de protecție precise plăcilor de circuite pentru protecție împotriva prafului, la apă și la explozie. | |
Întărește acoperirile cu lumină IR sau UV, asigurând o protecție durabilă și puternică. | |
Transportează plăcile de circuite fără probleme prin linia de acoperire pentru o procesare eficientă. | |
Furnizează și stochează PCB pentru linia de producție, asigurând intrare și ieșire fluide. | |
| Acoperire conformă AOI | Inspectează calitatea acoperirii și detectează defectele pentru a asigura standarde înalte. |
| Video cu succesul clienților
Într-un proiect recent, linia noastră de acoperire cu două fețe cu transportor de retur a fost instalată pentru un client din producția de electronice. Videoclipul prezintă întregul flux de lucru de la lift până la descărcator, inclusiv mașini precum încărcătorul de acoperire, aparatul de acoperire, liftul, AOI de acoperire, cuptorul de întărire IR, transportorul selector, flipper și descărcatorul. Linia dispune de revenire la dispozitivul inferior pentru o manipulare eficientă și scanare a codurilor de bare pe tot parcursul. Identifică automat părțile superioare și inferioare ale PCB-ului, apelând programele potrivite pentru o producție fără întreruperi. Această configurație a îmbunătățit randamentul clientului, asigurând acoperirea precisă și detectarea rapidă a defectelor folosind mașina noastră de inspecție optică SMT Aoi, reducând reprelucrarea și îmbunătățind calitatea generală a procesului de asamblare a PCB-ului. Într-un proiect recent, linia noastră de acoperire cu două fețe cu transportor de retur a fost instalată pentru un client în producția de electronice. Videoclipul prezintă întregul flux de lucru de la lift până la descărcator, inclusiv mașini precum încărcătorul de acoperire, aparatul de acoperire, liftul, AOI de acoperire, cuptorul de întărire IR, transportorul selector, flipper și descărcatorul. Linia dispune de revenire la dispozitivul inferior pentru o manipulare eficientă și scanare a codurilor de bare pe tot parcursul. Identifică automat părțile superioare și inferioare ale PCB-ului, apelând programele potrivite pentru o producție fără întreruperi. Această configurație a îmbunătățit randamentul clientului, asigurând acoperirea precisă și detectarea rapidă a defectelor folosind mașina noastră de inspecție optică SMT Aoi, reducând repetarea și îmbunătățind calitatea generală în procesul lor de asamblare a PCB-ului.
| Service și suport pentru instruire
ICT oferă servicii complete post-vânzare și instruire pentru mașina de inspecție optică SMT Aoi. Echipa noastră oferă instalare la fața locului, depanare de la distanță și întreținere continuă pentru a menține echipamentul să funcționeze fără probleme. Programele de instruire acoperă operarea, programarea și depanarea, adaptate nevoilor utilizatorului. Cu centrele globale de service, asigurăm răspunsuri rapide la probleme, minimizând timpul de nefuncționare. Acestea includ actualizări de software și furnizarea de piese de schimb, ajutând clienții să optimizeze producția și să obțină fiabilitatea pe termen lung.
| Recenziile clienților
Clienții îi laudă pe inginerii noștri pentru experiența lor și pentru rezolvarea rapidă a problemelor în timpul instalării. Ei apreciază mașina de inspecție optică SMT Aoi pentru acuratețea și ușurința în utilizare. Mulți evidențiază ambalajul nostru sigur și livrarea rapidă care previn deteriorarea. Răspunsurile rapide la întrebări creează încredere și eficiență în parteneriate.
| Certificari si standarde
ICT deține certificări cheie precum CE, RoHS, ISO9001 și diverse brevete pentru mașina noastră de inspecție optică SMT Aoi. Acestea asigură conformitatea cu standardele internaționale de siguranță, protecția mediului și managementul calității. Procesele noastre riguroase de testare garantează performanțe de încredere pe piețele globale.
| Despre compania ICT și fabrica noastră SMT
ICT este un furnizor de top de soluții complete pentru fabrici SMT, cu cercetare și dezvoltare și producție interne. Cu peste 89 de angajați și creștere rapidă în ultimii ani, deservim peste 1600 de clienți din 72 de țări. Fabrica noastră dispune de fluxuri stricte de inspecție și un sistem robust de management al calității pentru a asigura standarde înalte. Ca o platformă cu valori încrucișate, ne concentrăm pe integritate, coordonare și partajare pentru a oferi echipamente inovatoare de producție de electronice.
