| Avansat automat PCB AOI Machine AI-5146W
ICT AI-5146W este o mașină de inspecție online de ultimă oră proiectată pentru inspecția dublă după lipirea THT. Utilizează camere color de înaltă precizie și algoritmi CNN pentru a capta și procesa imaginile plăcii în timp real, judecând în mod inteligent defectele cum ar fi părți greșite, componente lipsă sau polaritate inversă. Această mașină automată de inspecție optică crește eficiența producției prin extinderea liniilor fără modificări, oferind localizarea rapidă a defectelor și controlul asupra liniei de producție. Cu funcții precum programarea de la distanță și rapoartele de date MES, asigură date trasabile și alarme false scăzute. Ideală pentru fabricile SMT, această mașină de inspecție optică aoi acceptă diferite dimensiuni și grosimi de PCB, făcându-l un instrument de încredere pentru asigurarea calității în producția de electronice.
| Caracteristică

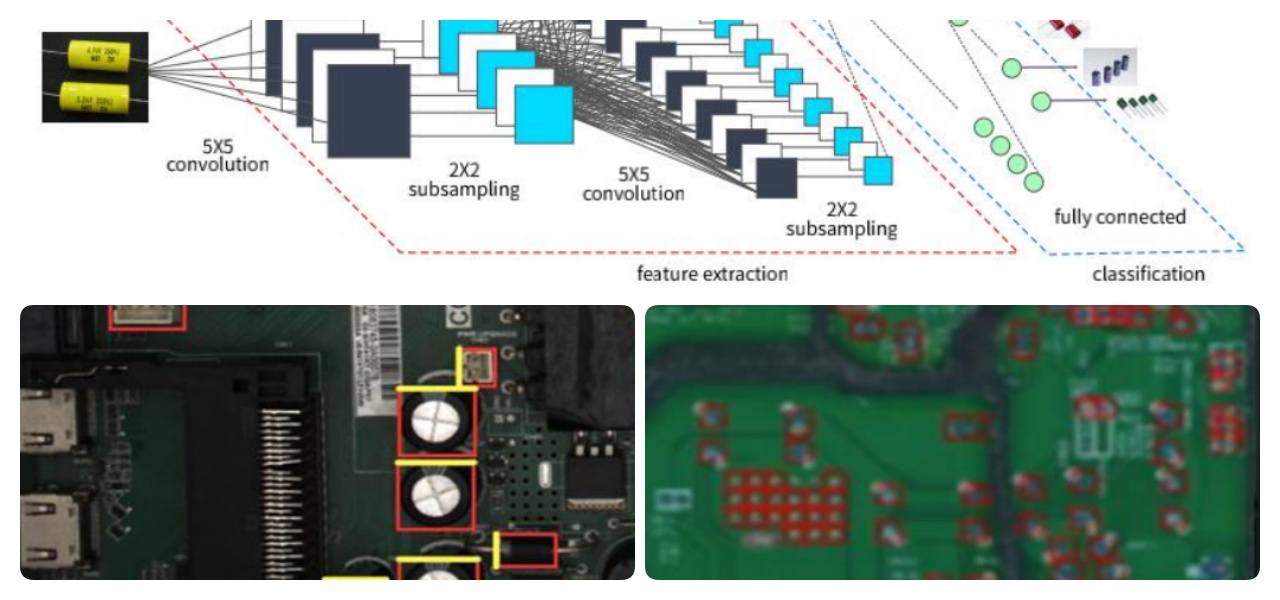

Algoritmul de învățare profundă
Aparatul automat PCB aoi AI-5146W folosește învățarea profundă prin CNN pentru a optimiza datele mari și a permite programarea minimalistă inteligentă. Identifică automat componentele și îmbinările de lipit cu un singur clic, rezolvând problemele legate de timpi lungi de programare și alarme false mari comune în metodele tradiționale. Antrenat pe seturi vaste de date, distinge cu acuratețe NG de plăcile OK, chiar și cu diferite forme ale îmbinărilor de lipit. Acest lucru reduce ratarea inspecțiilor și îmbunătățește generalizarea pentru diverse scenarii, cum ar fi gestionarea proeminențelor componentelor sau a găurilor de știft în lipire fără interferențe.

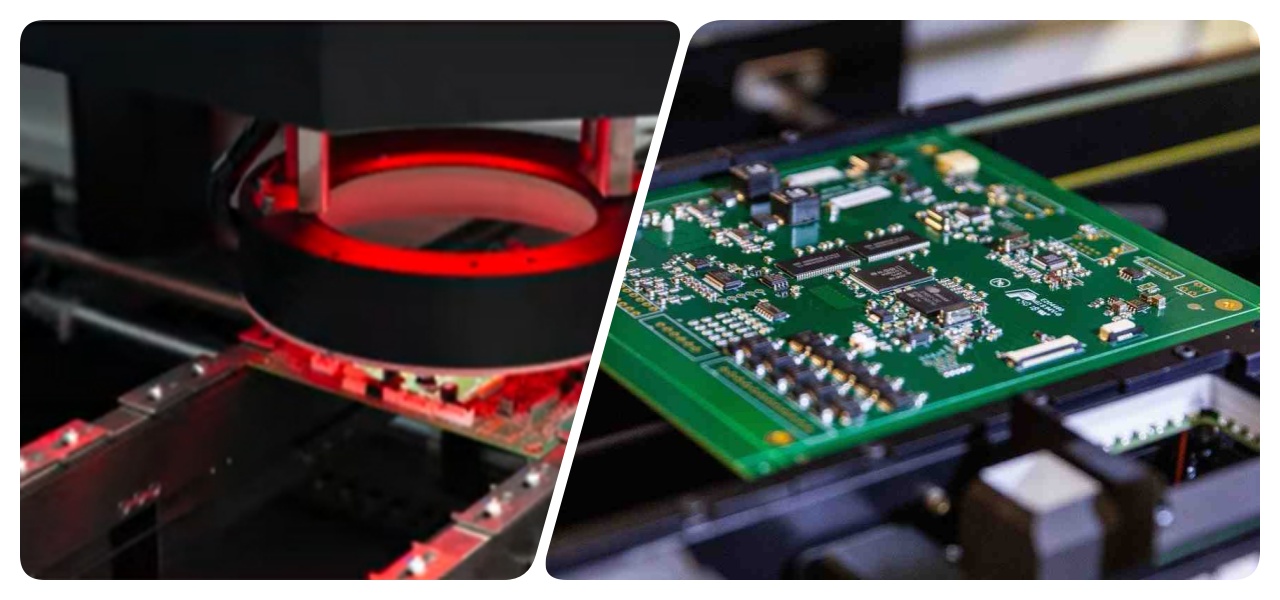

Proceduri flexibile de inspecție
Această mașină automată de inspecție optică oferă o programare flexibilă, permițând ajustări online sau offline fără a opri producția. Verifică inteligent rezistențele inelare de culoare, condensatoarele, diodele și prizele. Programarea durează doar 10-20 de minute, cu schimbări rapide prin apelarea fișierelor existente. Alarmele sonore solicită numere de articole, dispozitive sau tipuri greșite, asigurând operațiuni fără probleme. Timpul scurt de depanare de 10-15 minute îl face ușor de utilizat pentru operatori.
Capacitate puternică de inspecție
Sprijinând inspecții cu mai multe plăci, plăci mixte și materiale mixte, mașina de inspecție aoi online gestionează rotațiile în mai multe unghiuri și poziții. Include ignorarea Bad Mark, sporind versatilitatea pentru diverse nevoi de producție fără a compromite viteza sau precizia.
| Caietul de sarcini
| Model | ICT DIP On-line Dual side AOI AI-5146W (După lipire THT) | ICT DIP On-line Dual side AOI AI-5146WL (După lipire THT) |
| FOV | 52,6*44 mm |
| Rezoluţie | 21.5um |
| CAMERA | 5M |
| Viteza de inspecție | 0,23 sec/FOV |
| Înălțimea PCB | Sus: 75 mm, jos: 75 mm |
| Grosime PCB | 0,3 ~ 6,0 mm |
| Edge PCB | 3,0 mm |
| Warpage PCB | ±3,0 mm |
| Greutatea PCB | Max: 10 kg |
| Înălțimea transportorului | 750&900±20mm |
| Cu Ajustare | Manual&Auto |
| Direcția transportorului | L ~R sau R ~L |
| Putere | AC220 50/60Hz,5A |
| Putere nominală | 520W |
| Comunicare | Smema |
| Greutate | 890 kg | 100Kg |
| Dimensiune | L1050*L1335*H1650mm | L1050*L1535*H1650mm |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista echipamentelor liniei DIP
Linia noastră de producție DIP oferă instrumente avansate pentru asamblarea PCB eficientă și precisă. Linia DIP complet automatizată include o linie de inserare DIP pentru plasarea precisă a componentelor, un încărcător de val pentru intrarea lină a PCB-ului, un descărcator de val pentru o ieșire în siguranță și o linie de centură de asamblare pentru verificările finale. Această linie de producție PCB DIP de înaltă calitate asigură o funcționare stabilă, inserare THT fiabilă și asamblare eficientă din punct de vedere al costurilor, răspunzând nevoilor diverse ale industriei. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile prin gaură.
| Nume produs | Scop în linia DIP |
Mașină de inserare automată | Plasează automat componentele pe PCB-uri cu precizie pentru linia de producție DIP. |
Mașină de lipire a valurilor | Topește lipirea pentru a forma îmbinări solide pe PCB-uri în timpul procesului de conectare THT. |
Mașină de lipire selectivă | Aplică lipirea selectiv pe zone specifice pentru asamblarea precisă a THT |
AOI în linie post-val | Inspectează îmbinările de lipit și defectele de plasare pe PCB-ul asamblat DIP. |
cu raze X | Verifică calitatea lipirii interne și defectele ascunse ale componentelor THT. |
Tester TIC | Testează performanța electrică și conectivitatea PCB-ului asamblat. |
Linie de asamblare a centurii | Transportă fără probleme PCB-urile prin linia DIP pentru asamblare și inspecție eficientă. |
| Video cu succesul clienților
În videoclipul nostru prezentat, prezentăm cinci modele AOI avansate, inclusiv AI-4026, AI-4540, AI-5146W, evidențiind caracteristicile lor eficiente de programare. Videoclipul demonstrează programarea cu o singură tastă pentru o configurare rapidă, difuzarea parametrilor pentru aplicarea setărilor între componente, detectarea automată a cadrelor de lipire prin punte, programarea copierii panoului pentru plăci replicate și planificarea inteligentă a traseelor pentru a optimiza rutele de inspecție. Acest exemplu real de la linia SMT a unui client din Mexic ilustrează modul în care mașina automată PCB aoi AI-5146W se integrează perfect, reducând timpul de configurare cu până la 50% și îmbunătățind acuratețea detectării defectelor. Inginerii la fața locului oferă servicii practice, asigurând instalarea și instruirea fără probleme, ceea ce a ajutat clientul să obțină un randament mai mare și mai puține alarme false în procesul de producție.
| Service & Training
ICT oferă servicii complete și instruire pentru a maximiza performanța mașinii dvs. automate PCB aoi. Echipa noastră globală oferă instalare, depanare de la distanță și întreținere la fața locului, asigurând un timp de nefuncționare minim. Programele de instruire acoperă operarea, programarea și depanarea, adaptate nevoilor dumneavoastră. Cu managementul centralizat, acceptăm judecăți unul la mai mulți și răspunsuri rapide, ajutându-vă să optimizați producția. Abordarea noastră de parteneriat pe termen lung include actualizări regulate și asistență tehnică, construind încredere și eficiență pentru fabrica dumneavoastră.
| Recenziile clienților
Clienții noștri laudă inginerii ICT pentru experiența lor și soluționarea rapidă a problemelor în timpul instalărilor. Îi plac performanța automată fiabilă a mașinii PCB aoi, remarcând acuratețea și ușurința în utilizare. Mulți evidențiază ambalajul nostru sigur și livrarea rapidă care previn deteriorarea. În plus, clienții apreciază răspunsurile noastre rapide la întrebări, asigurând operațiuni bune și asistență continuă puternică.
| Certificarea noastră
ICT deține certificări cheie precum CE, RoHS, ISO9001 și diverse brevete, reflectând angajamentul nostru față de calitate și siguranță. Acestea asigură că mașina noastră automată PCB aoi îndeplinește standardele globale pentru conformitatea și fiabilitatea mediului. Tehnologiile noastre brevetate în inspecția AI îmbunătățesc inovația, în timp ce ISO9001 garantează procese de producție consistente, oferind clienților încredere în durabilitatea și performanța produsului.
| Despre ICT și fabrica noastră
ICT este un producător lider de electronice cu cercetare și dezvoltare și producție interne, care angajează peste 89 de angajați într-o unitate de 12.000 m². Am crescut rapid din 2012, deservind peste 1.600 de clienți din 72 de țări. Fabricile noastre dispun de proceduri stricte de testare și sisteme robuste de management al calității, asigurându-se că fiecare mașină automată PCB aoi îndeplinește standarde înalte. Cu 20 de ingineri și 8 filiale, oferim soluții globale de la analiza cererii până la optimizare.
