| Mașină de router SMT PCBA în linie pentru depanare de precizie
Mașina de router PCBA Inline SMT ICT IR350 oferă tăiere de înaltă precizie pentru panouri PCBA complexe. Proiectat pentru industriile solicitante, cum ar fi electronicele auto, smartphone-urile, dispozitivele medicale și aerospațiale, acest router PCB avansat asigură o separare curată și fără stres a plăcilor. Designul său robust cu dublă platformă și sistemul de control inteligent permit producția continuă, păstrând în același timp toleranțe strânse. Cu viteze de tăiere de până la 100 mm/s și precizie repetată de ± 0,01 mm, mașina ajută producătorii să îmbunătățească randamentul, să reducă defectele și să îndeplinească cerințe stricte de calitate. Indiferent dacă manipulează plăci subțiri de 0,5 mm sau panouri mai groase de până la 4,0 mm, această mașină de router SMT PCBA oferă performanțe consistente și fiabile pe care le solicită liniile moderne de producție de electronice.
| Caracteristică

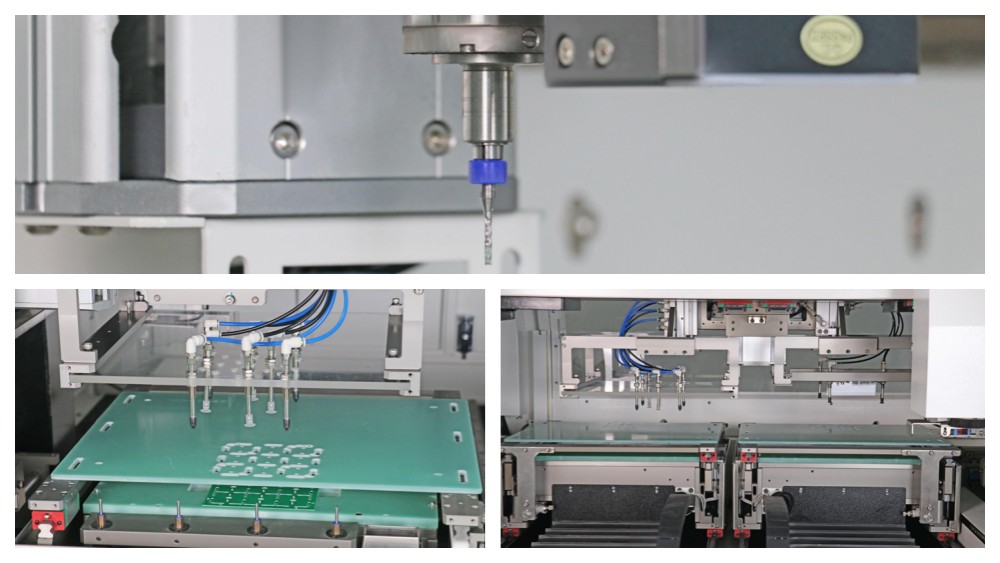

Sistem avansat de viziune și aliniere
Sistemul de viziune de înaltă definiție funcționează coaxial cu freza pentru o calibrare ușoară a camerei și o poziționare precisă. Recunoaște toate tipurile de semne PCB și oferă o corecție vizuală a contrapunctului. Această tehnologie inteligentă asigură căi de rutare precise de fiecare dată, chiar și cu design-uri complexe de plăci. Combinat cu importul CAD și optimizarea rapidă a căii, sistemul acceptă programarea offline și scanarea întregii plăci. Aceste capabilități fac routerul PCBA în linie extrem de flexibil pentru diferite nevoi de producție, menținând în același timp o calitate excelentă a tăierii.
Sistem de mișcare stabilă cu componente premium
Servomotoarele Panasonic importate asociate cu tije cu șuruburi de înaltă precizie oferă o mișcare lină și precisă pe axele X, Y și Z. Structura mecanică mai puternică și mai groasă îmbunătățește considerabil stabilitatea generală a mașinii în timpul funcționării la viteză mare. Acest design robust reduce vibrațiile și asigură fiabilitatea pe termen lung, făcând mașina de router PCBA Inline SMT ideală pentru utilizare industrială continuă în aplicații de rutare PCBA cu volum mare.
Funcții inteligente de management și siguranță a instrumentelor
Detectarea standard a ruperii sculei alertează automat operatorii dacă freza se rupe sau se uzează. Mașina oferă, de asemenea, schimbarea automată a sculelor, care menține producția în funcțiune fără întrerupere. Monitorizarea în timp real a senzorului previne funcționarea continuă cu unelte deteriorate. Elementele de siguranță precum senzorii de control al accesului și perdelele opționale protejează și mai mult operatorii. Aceste funcții inteligente cresc eficiența și reduc greșelile costisitoare.

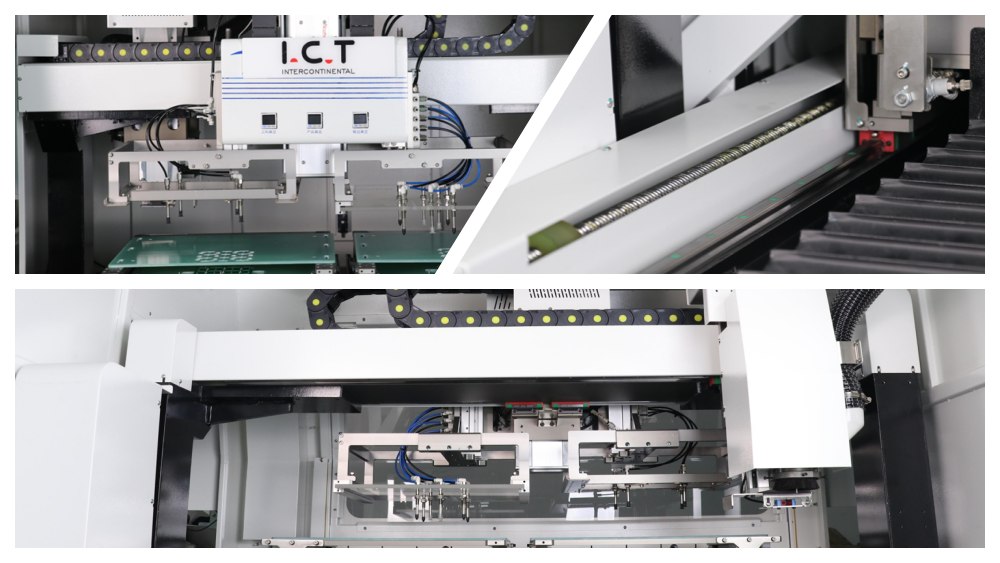

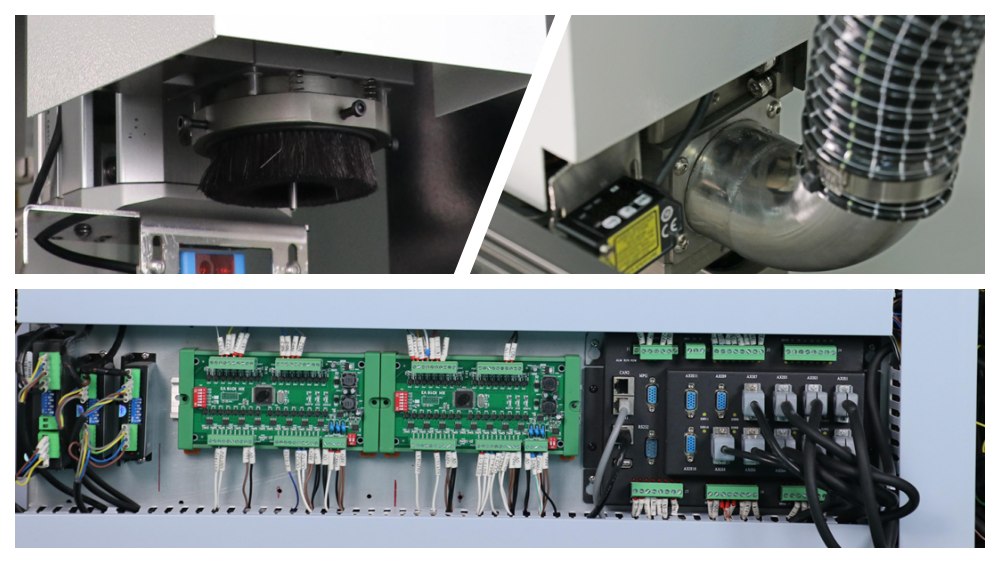

Design eficient cu platformă dublă și îndepărtare a prafului
Structura cu dublă platformă permite operarea independentă pe ambele părți, sporind semnificativ eficiența producției. Dispozitivele cu eliberare rapidă și reglarea flexibilă fac schimbările rapide și ușoare. Un colector de praf puternic separat, cu aspirație mare și zgomot redus, menține zona de lucru curată. Pistolul cu aer ionic suplimentar și eliminarea statică a vortexului inelar îndepărtează eficient electricitatea statică și previn aderența prafului pe PCB.
Mașină automată de plasare PCBA IC
1. Alimentare automată: alimentare automată a produselor care urmează să fie plasate în farfurie după primirea semnalului de la mașina frontală.
2. Scanare automată a codului: CCD detectează dimensiunea produsului și are funcția de scanare a codului în același timp.
3. Tigaie automată: CCD ghidează duza de aspirație pentru a aspira automat produsele OK în tigaie.
4. Distingeți automat codul NG: produsele NG sunt introduse automat în placa NG, iar codul NG și placa furcii sunt introduse în cutia defectă.
5. Tavă de stivuire automată: furnizați automat tăvi goale și stivuiți tăvile bine terminate tăvi pline.
6. AGV alimentează automat tăvile goale și scoate tăvile pline.
Proces:
| Caietul de sarcini
| Specificația | parametrilor |
| Model | ICT-IR350 |
| Dimensiunea PCB | 350 × 310 mm |
| Numărul platformei | Platforme duble |
| Grosime PCB | 0,5 ~ 4,0 mm |
| Modul suport PCB | Dispozitiv multifuncțional, Dispozitiv special |
| Viteza de tăiere X,Y | 0 ~ 100 mm/s |
| Repetați precizia | ± 0,01 mm |
| Precizie de tăiere | ± 0,05 mm |
| X,Y,Z Metoda de conducere | Servomotor AC |
| Mod de control X,Y,Z | Controler CNC |
| Dimensiunea frezei | 0,8 ~ 3,0 mm |
| Viteza axului | Max 80.000 rpm |
| Operare și stocare de date | Sistem PC industrial |
| Tensiune (mașină principală) | 220V, 50/60 Hz |
| Sursă de alimentare (mașină principală) | 1,5 kW |
| Alimentare cu presiune de aer | 4,5 kg/cm² |
| Dimensiune (L×L×H) | 1450 × 1330 × 1641 mm |
| Greutate (cu aspirator) | Aproximativ. 1000 kg |
| Metoda de colectare a prafului | Aspirator |
| Volumul de aer al aspiratorului | 28 ~ 35 m³/min |
| Dimensiunea aspiratorului | 650 × 750 × 1500 mm |
| Tensiune aspirator | 380V, 50/60 Hz, 3 kW |
* ICT continuă să funcționeze la calitate și performanță, specificațiile și aspectul pot fi actualizate fără o notificare specială.
| Lista echipamentelor de linie SMT
Soluțiile complete ICT pentru liniile de producție SMT includ încărcătoare/descărcătoare, imprimante pentru pastă de lipit, mașini de preluare și plasare, SPI, AOI, cuptoare de reflow și alte echipamente esențiale. Când sunt asociate cu mașina de router PCBA Inline SMT, aceste sisteme creează o linie de producție complet automatizată, de înaltă eficiență, care oferă o calitate constantă și un randament maxim pentru aplicații auto, electronice de larg consum și industriale.
| Video cu succesul clienților
Instalare de succes la fața locului în Portugalia În aprilie 2026, un inginer TIC a călătorit în Portugalia pentru a finaliza instalarea și formarea la fața locului pentru o linie completă de producție SMT care deservește electronice auto, inclusiv sisteme de iluminat și control ale mașinii. Clientul a fost foarte mulțumit atât de performanța echipamentului, cât și de pregătirea profesională oferită. Ei au lăudat procesul de configurare fără probleme și îndrumările clare, care au ajutat echipa lor să stăpânească rapid operarea și întreținerea zilnică. Acest proiect de succes demonstrează în continuare sprijinul tehnic puternic al ICT și angajamentul față de succesul clienților din întreaga lume.
| Service și suport pentru instruire
Servicii profesionale și asistență pentru instruire Oferim servicii complete de instalare, punere în funcțiune și instruire practică pentru a ne asigura că echipa dumneavoastră poate opera eficient echipamentul din prima zi. Inginerii noștri cu experiență oferă suport tehnic continuu, optimizare a proceselor și îndrumări regulate de întreținere. Indiferent dacă aveți nevoie de asistență la fața locului sau de asistență de la distanță, ICT este pregătit să vă ajute să maximizați performanța echipamentului și să atingeți obiectivele de producție pe termen lung.
| Ce spun clienții noștri
Clienții îi laudă în mod constant pe inginerii noștri pentru profesionalismul lor și abilitățile rapide de rezolvare a problemelor. Mulți evidențiază calitatea excelentă și stabilitatea echipamentelor noastre, împreună cu ambalarea atentă care asigură livrarea în siguranță. De asemenea, ei apreciază timpii noștri de răspuns rapid ori de câte ori apar întrebări tehnice. Un client a remarcat că mașina de router PCBA Inline SMT a depășit așteptările atât în ceea ce privește precizia, cât și fiabilitatea.
| Certificari si standarde
Echipamentul nostru respectă standardele internaționale de calitate și siguranță, inclusiv certificările CE, RoHS și ISO9001. De asemenea, deținem mai multe brevete pentru tehnologii inovatoare. Aceste acreditări demonstrează angajamentul nostru de a oferi soluții sigure, fiabile și responsabile cu mediul în care clienții pot avea încredere în medii de producție solicitante.
| Despre Compania și Fabrica TIC
ICT este un furnizor profesional de soluții pentru echipamente electronice, cu propria noastră echipă de cercetare și dezvoltare, facilități moderne de producție și procese stricte de control al calității. Cu peste 25 de ani de experiență în industrie și creștere rapidă, am susținut peste 1.600 de clienți din 72 de țări. Echipa noastră dedicată de ingineri și spațiul mare din fabrică ne permit să oferim soluții complete din fabrică, susținute de servicii post-vânzare excelente și suport tehnic global.
