ICT-SS430
I.C.T
| Cantitate: | |
|---|---|

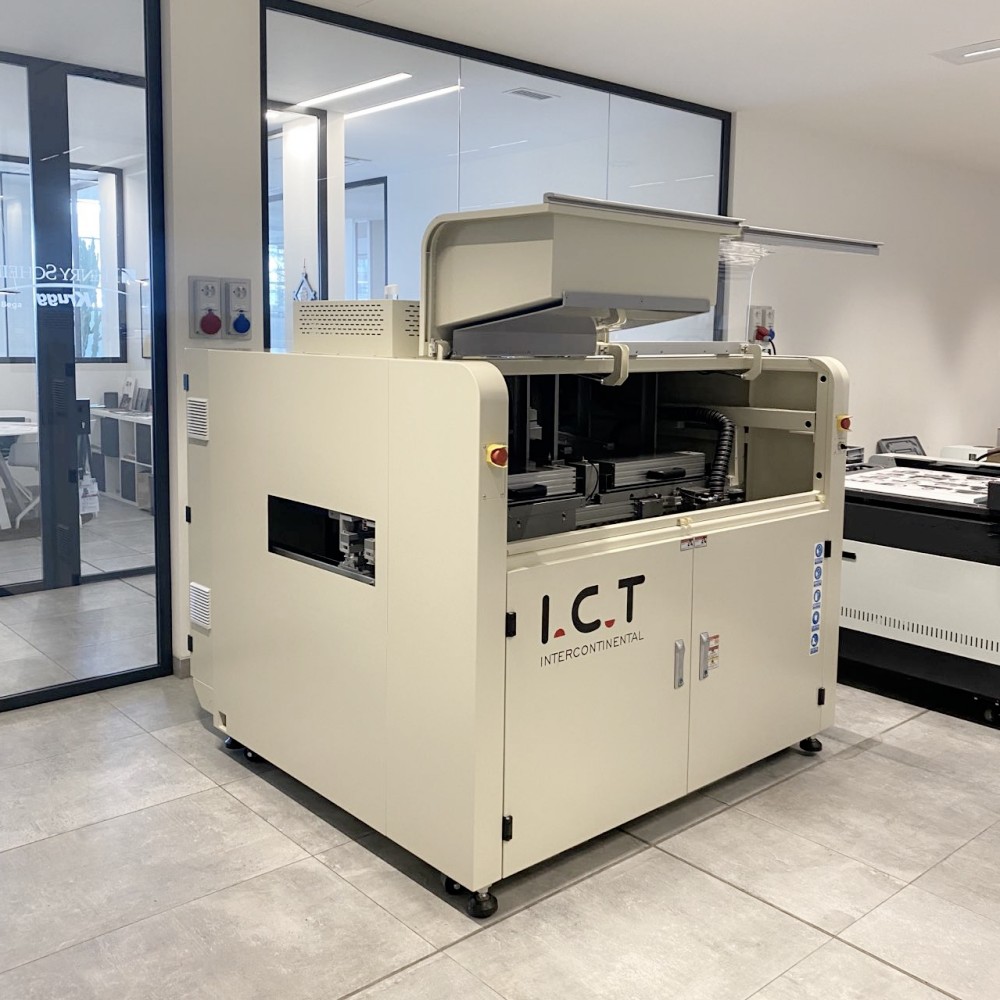

| Mașină de lipire a undelor selective off-line
Mașina de lipit off-line cu undă selectivă SS550P1, dezvoltată de ICT în China, este o soluție de top pentru lipirea prin găuri pe PCB. Ideal pentru nevoile DIP și de înaltă fiabilitate, cum ar fi electronicele auto, menține PCB-urile fixe în timp ce mișcă platforma de pulverizare și lipire pentru precizie.
Controlul complet al PC-ului permite salvarea setărilor precum temperatura și tipul de flux, asigurând rezultate repetabile. Designul său modular se adaptează la diverse aspecte, cu calibrarea automată a undelor și creșterea calității alinierii CCD. Ca mașină de lipit cu undă selectivă PCB, este perfectă pentru magazinele mici și mijlocii. Cei 26 de ani de experiență ai TIC susțin încrederea și performanța globală.
| Lista echipamentelor liniei DIP
Mașina de lipit cu undă selectivă DIP dispune de un sistem de flux fiabil pentru aplicare precisă. Utilizează o supapă germană de puls de înaltă frecvență pentru a pulveriza puncte minuscule de flux cu conținut de solide sub 10%, reducând la minimum risipa. O tavă prinde reziduurile pentru o curățare ușoară, iar duza de pe o platformă XY atinge o precizie de 0,02 mm. Rezervoarele sub presiune mențin debitul constant, susținute de componentele SMC japoneze. Calibrele vizibile simplifică ajustările, făcându-l o soluție ideală pentru lipire curată și consistentă în spații înguste.
Sistemul de preîncălzire din această mașină de lipit cu undă selectivă offline pregătește eficient plăcile. Oferă încălzire IR de jos reglabilă și aer cald de sus, acoperind o suprafață largă și atingând 150°C în aproximativ 15 minute. Bumbacul la temperatură ridicată asigură căldură stabilă, cu piese de top pentru durabilitate. Designul plug-in fără scule reduce timpul de întreținere. Această configurație asigură suduri puternice și reduce erorile, ideală pentru producția la scară mică.
Sistemul de lipit excelează prin caracteristici avansate ale mașinii de lipit cu undă selectivă PCB. O pompă suedeză PRECIMETER menține unda de lipire stabilă, cu software care controlează temperaturile și debitul de N2. Oala din oțel inoxidabil cu acoperire anticoroziune se încălzește rapid cu fontă, în timp ce N2 reduce reziduurile pentru îmbinări curate. Se ocupă de componente complexe, oferind rezultate de înaltă calitate pentru aplicațiile DIP.
Sistemul de transmisie asigură o manipulare lină a PCB-ului în această mașină de lipit off-line cu undă selectivă. Construit cu profile și role robuste, suportă încărcături de până la 20 kg cu cleme laterale și superioare. Motoarele japoneze îl conduc în mod fiabil, potrivindu-se cu ușurință în configurații modulare. Acest design compact se potrivește atelierelor mici, menținând un flux constant pentru rulări eficiente.
Controlul este robust în mașina de lipit cu undă selectivă DIP cu un sistem PLC Keyence care îndeplinește standardele CE. Piesele globale și cablurile Cat-6 asigură o funcționare rapidă și stabilă, cu urmărirea datelor pentru verificări de calitate. Se adaptează nevoilor în creștere, făcându-l o alegere solidă pentru operațiunile mici care caută precizie.
Sistemul de operare simplifică utilizarea acestei mașini de lipit cu undă selectivă offline. Programarea CCD ghidată accelerează configurarea, cu modul imagine pentru verificarea coordonatelor și monitorizarea în timp real. Alegeți limbi precum engleza sau chineza, cu actualizări WiFi prin MES. Datele urmăresc fiecare punct de lipit, ușurând instruirea pentru noii utilizatori în configurații compacte.
| Caietul de sarcini
| Mașină de lipire a undelor selective on-line | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modular on-line | Pulverizare + preîncălzire și lipire | Pulverizare + Preîncălzire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire + Lipire |
| Sistem de lipit | ||||
| Cantitatea duzei | 1 | 1 | 2 | 3 |
| Cantitatea oală de lipit | 1 set | 1 set | 2 set | 3 set |
| Oală dublă (opțiune) | N / A | Opţiune | Opţiune | Opţiune |
| Putere de lipit | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistemul de flux | ||||
| Rezervor de depozitare a fluxului | 1L | 1L | 2L | 2L |
| Suport de flux | Alarmă de flux, automată | |||
| Duză de pulverizare | Supapă cu jet din Germania (pulverizare la punct și linie) 1 set | |||
| Dimensiunea duzei de pulverizare | 130um (opțiune 180um, 210um) | |||
| Viteza de pulverizare | 0 ~ 20mm/s | |||
| Viteza de mișcare a duzei de pulverizare | 0 ~ 400mm/s | |||
| Sistem de preîncălzire | ||||
| Mod de preîncălzire | Aer cald și IR | Aer cald și IR | Aer cald și IR | Aer cald și IR |
| Zona de preîncălzire | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de preîncălzire | Aer cald de sus: 2, IR de jos: 1 | |||
| Putere de preîncălzire inferioară | Max.12kw | |||
| Putere de preîncălzire superioară | Max.6kw | |||
| Timp de încălzire | Aproximativ 15 min (setare la 150℃) | |||
| Modul de control | PC+PLC | |||
| Sistem de transport | ||||
| Dimensiune PCB (cu dispozitiv) | 120*60~500*500mm | |||
| Înlocuire PCB | Online | |||
| Clearance superioare PCB | 120 mm | |||
| Înălțimea transportului | 900 ± 20mm | |||
| Lățimea transportului | 60 ~ 500mm | |||
| Dimensiune: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Greutate | Aproximativ: 800 kg | Aproximativ: 1200 kg | Aproximativ: 1300 kg | Aproximativ: 1500 kg |

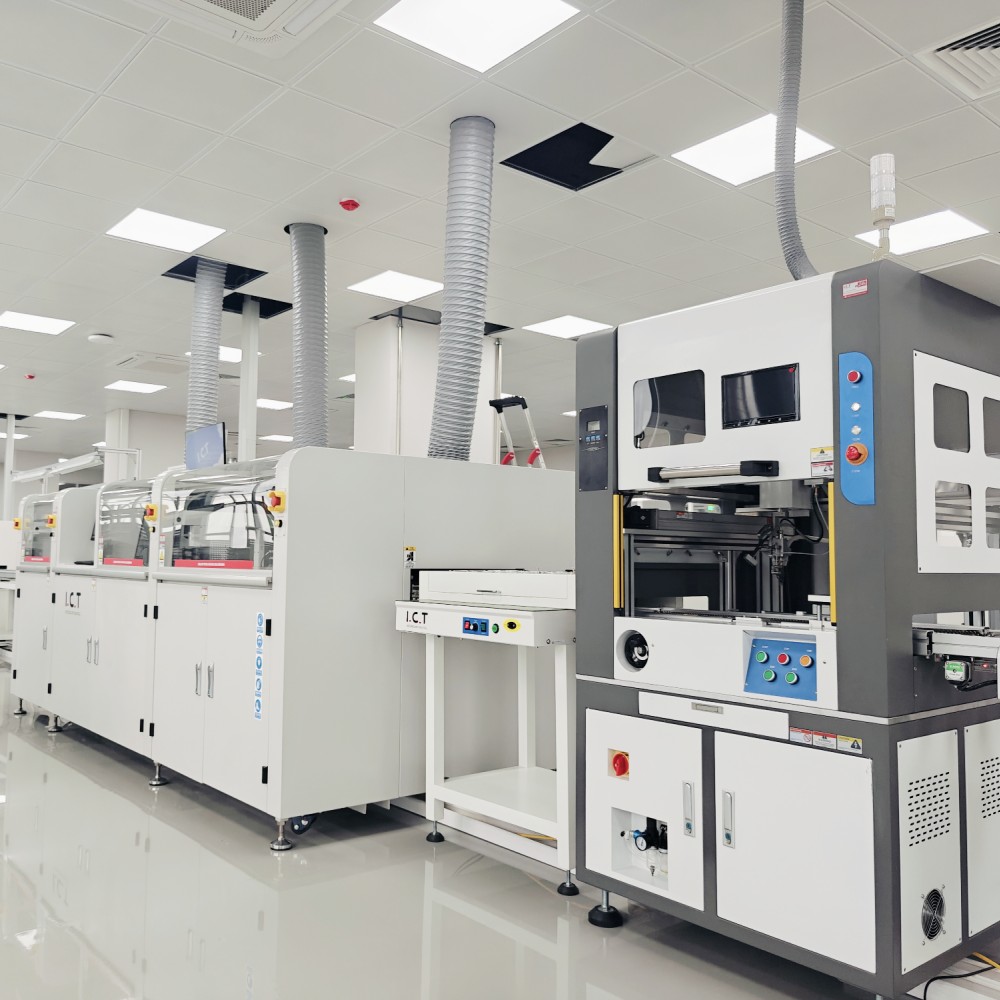

| Lista echipamentelor liniei DIP
Linia noastră de producție DIP oferă instrumente avansate pentru asamblarea PCB eficientă și precisă. Linia DIP complet automatizată include o linie de inserare DIP pentru plasarea precisă a componentelor, un încărcător de val pentru intrarea lină a PCB-ului, un descărcator de val pentru o ieșire în siguranță și o linie de centură de asamblare pentru verificările finale. Această linie de producție PCB DIP de înaltă calitate asigură o funcționare stabilă, inserare THT fiabilă și asamblare eficientă din punct de vedere al costurilor, răspunzând nevoilor diverse ale industriei. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile prin gaură.
| Video cu succesul clienților

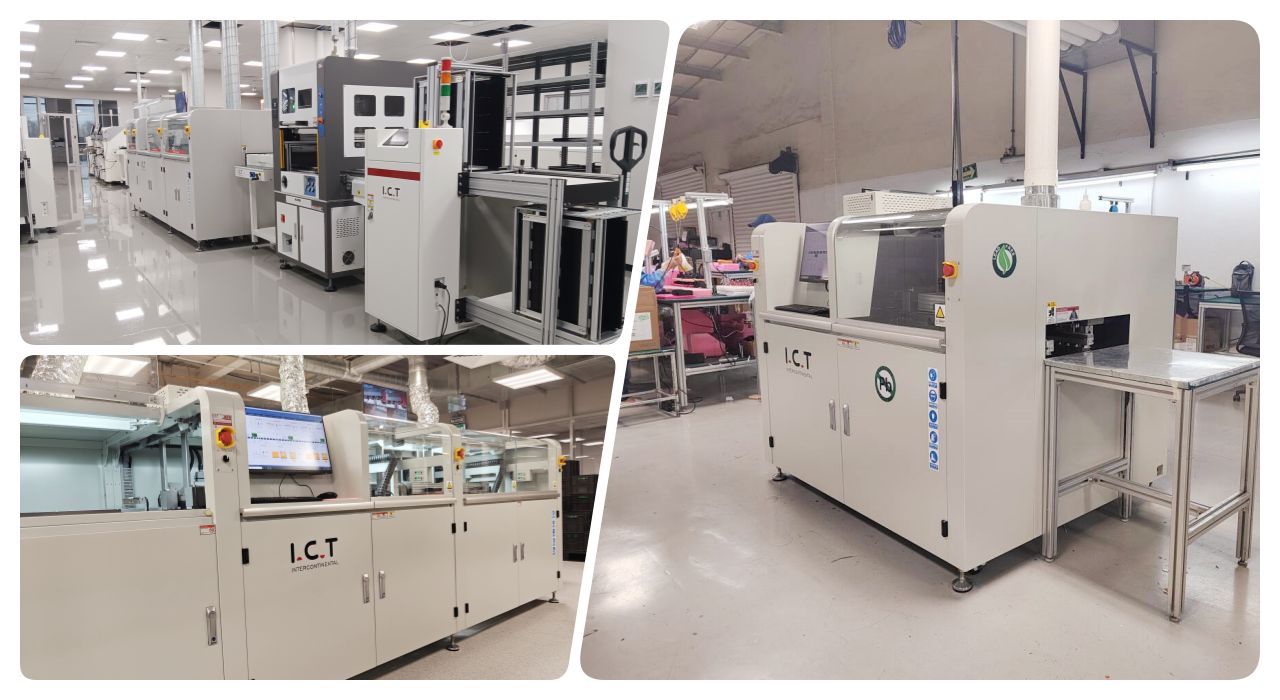

În 2025, inginerii ICT au vizitat un client european pentru a înființa o linie de lipire selectivă DIP care include mașinile JUKI JM100, SS550P1 și OLSR300. Videoclipul a arătat funcționarea lină a întregii linii, cu mașina de lipit cu undă selectivă off-line SS550P1 care oferă suduri precise. Inginerii au instruit personalul și echipamentele fin reglate, asigurând o producție fără întreruperi. Clientul a câștigat încredere în manipularea ansamblului PCB de înaltă calitate, datorită suportului expert al ICT și performanței fiabile a mașinii de lipit cu undă selectivă DIP.
| Servicii profesionale și instruire
ICT oferă asistență cuprinzătoare pentru mașina de lipit cu undă selectivă offline cu configurare la fața locului și asistență 24/7. Inginerii noștri oferă instruire privind operarea și întreținerea, plus ajutor de la distanță pentru a se adapta nevoilor dumneavoastră. Cu 26 de ani în SMT, vă optimizăm linia pentru eficiență. Planurile pe termen lung includ controale regulate, asigurându-vă că producția dumneavoastră rămâne puternică și fără griji.
| Lauda clientului
Clienții aplaudă inginerii ICT pentru pregătirea lor calificată și pentru remedierea rapidă a mașinii de lipit cu undă selectivă off-line. Lipirea constantă a mașinii și ratele ridicate de trecere impresionează, cu ambalaj sigur care asigură livrarea în siguranță. Răspunsurile rapide la probleme mențin producția pe drumul cel bun, câștigând comentarii precum „Suportul TIC este de top”, construind încredere de durată.
| Certificari din industrie
Aparat de lipit off-line cu undă selectivă deține certificări CE, RoHS și ISO9001, respectând standardele globale de siguranță și calitate. Brevetele ICT privind tehnologia wave și flux evidențiază inovația. Aceste acreditări asigură echipamente fiabile, ecologice, pe care vă puteți baza în întreaga lume.
| Despre Compania și Fabrica TIC
ICT conduce SMT cu cercetare și dezvoltare internă și trei fabrici, crescând la 89 de angajați în 26 de ani. Deservim peste 1600 de clienți în 72 de țări, oferind soluții DIP și PCB cu sisteme stricte de testare și calitate. Mașina noastră de lipit cu undă selectivă off-line se potrivește în spații mici, susținută de suport global. Inovăm zilnic, promovând parteneriate cu valori încrucișate pentru succesul fabricii dumneavoastră.
