BR-120
I.C.T
| Cantitate: | |
|---|---|

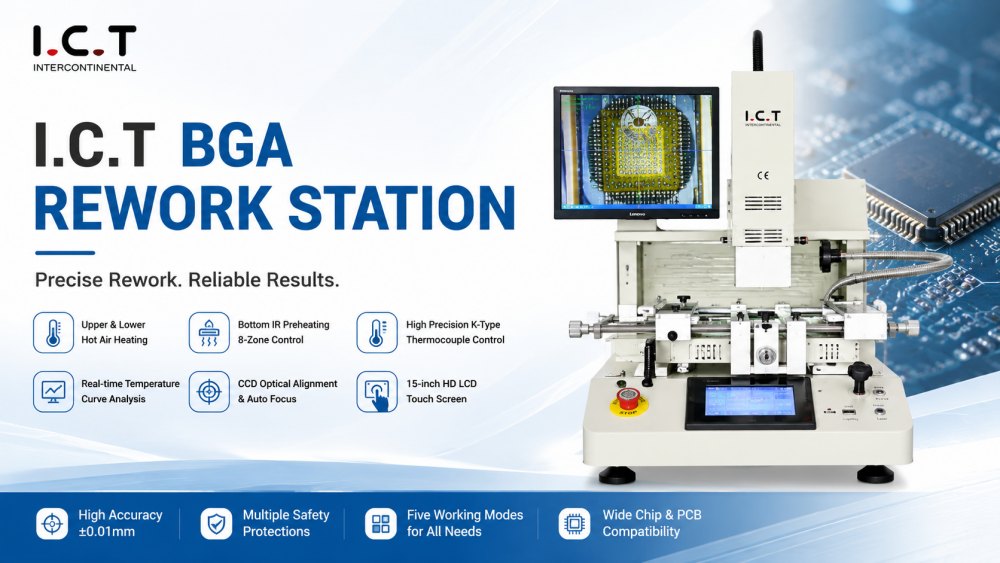

Componentele BGA necesită un management termic precis și o poziționare precisă pentru reparații cu succes. Stația de reluare BGA este proiectată pentru reprelucrarea rapidă și fiabilă a PCB-urilor, plăcilor pentru laptop și modulelor LED. Acesta integrează încălzirea în infraroșu, alinierea optică CCD și controlul automat al curbei de temperatură pentru a obține rezultate repetabile. Cu capabilități de preîncălzire și refluxare în mai multe zone, stația reduce riscul de deteriorare a PCB-ului, asigurând în același timp repararea eficientă a componentelor. ICT BR-120 BGA Rework Station oferă operatorilor o platformă stabilă, ușor de utilizat, care îmbunătățește eficiența reparațiilor și garantează calitatea aplicațiilor electronice de mare valoare.
Șablonul IR Automatic Quick BGA Rework Station oferă încălzire precisă pentru componentele BGA. Sistemul cu infraroșu cu mai multe zone asigură o temperatură uniformă pe PCB, minimizând stresul termic, menținând în același timp precizia lipirii. Operatorii pot programa curbele de temperatură și pot monitoriza încălzirea în timp real, susținând reprelucrare stabilă și repetabilă.
BGA Rework Station Infrared include o aliniere optică CCD de înaltă precizie care identifică pozițiile componentelor BGA înainte de reflow. Acest lucru asigură o plasare precisă, reduce erorile de aliniere și susține o calitate constantă a reparațiilor. Pentru laptop sau PCB-uri de înaltă densitate, alinierea precisă este esențială pentru o lipire fiabilă.
Stația dispune de zone de încălzire superioare și inferioare pentru preîncălzirea PCB și reflow controlat. Parametrii de încălzire reglabili se potrivesc cu diferite dimensiuni ale plăcilor și tipuri de componente. Abordarea cu mai multe zone reduce riscul deformarii plăcii, îmbunătățește fluxul de lipit și îmbunătățește rata generală de succes a reparației.
Operatorii pot monitoriza temperatura, alinierea și procesul de reflux prin interfața cu ecran tactil de 15 inchi. Profilele programabile pentru diferite dimensiuni BGA permit o instalare rapidă și operațiuni de reparații repetabile. Interfața acceptă un flux de lucru eficient și reduce curba de învățare pentru tehnicienii din laboratoarele de întreținere a electronicelor.
| Caietul de sarcini:
| Valoarea | specificației |
|---|---|
| Model | TIC BR-120 Stație de refacere BGA |
| Alimentare electrică | AC: 220±10%, 50/60Hz, 2Kw |
| Metoda de control | Control PLC |
| Dimensiune (mm) | L900 * W850 * H750, personalizabil |
| Greutate Aprox | 300 kg |
| Dimensiune maximă PCB | 350*350mm |
| Zona de reluare | 120*120mm |
| Controlul temperaturii | Curba programabilă independentă a încălzitorului superior/inferior |
| Tip de încălzire | infraroșu (IR) |
| Sistem optic | Alinierea vederii CCD |
| Sistem de preîncălzire | Preîncălzitor PCB cu mai multe zone |
| Controlul refluxului | Control automat al temperaturii PID |
| Înălțimea maximă a componentei | 15 mm |
| Sistem de duză / Pick | Duza reglabila, aspiratie cu vid |
| Interfață de operare | Ecran tactil, ușor de utilizat |
| Caracteristici opționale | Poziționare cu laser, inspecție pastă de lipit, extracție fum |
| Lista echipamentelor de linie SMT
ICT oferă soluții complete de producție de electronice, inclusiv producție SMT, asamblare DIP, linii de acoperire și sisteme de reprelucrare BGA. Integrarea stației de reluare BGA cu ansamblul PCB din amonte permite repararea și reprelucrarea să aibă loc eficient, fără a întrerupe producția. Controlul cu infraroșu în mai multe zone, alinierea optică și monitorizarea precisă a temperaturii asigură reluarea componentelor în siguranță, îmbunătățind randamentul general al liniei și minimizând deșeurile.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser /montator de etichete/imprimantă cu jet de cerneală |
| Mașină de curățare SMT | Folosit pentru curățarea PCB-urilor, șabloane, dispozitive de fixare, duze etc. |
| Mașină de rutare PCB cu laser | Tăiați PCBA în produsul final |
| Video cu succesul clienților
ICT a oferit unui client din SUA o soluție completă de reluare SMT și BGA pentru modulele de încărcare USB din sistemele de scaune pentru avioane. Proiectul a inclus plasare de mare viteză, reprelucrare BGA și procese de acoperire conformă. Alinierea optică CCD și încălzirea IR au asigurat repararea precisă a componentelor, în timp ce inginerii au sprijinit instalarea, integrarea sistemului și formarea operatorilor. Această soluție integrată a permis reprelucrare fiabilă și repetabilă și a menținut standardele de calitate la nivel aerospațial pe întreaga linie de producție.
| Service și suport pentru instruire
Reparația BGA necesită un control strâns asupra profilelor termice și a preciziei de plasare. TIC ajută fabricile să implementeze procese de reluare care se integrează perfect cu liniile de producție. Stația BR-120 asigură cicluri de reparații repetabile, reducând timpul de nefuncționare și îmbunătățind eficiența generală. Combinând încălzirea automată, alinierea precisă și gestionarea temperaturii pe mai multe zone, operatorii pot menține o calitate constantă și pot optimiza fluxul de lucru de reluare pentru electronice de mare valoare.
| Feedback-ul clienților
ICT oferă suport complet pentru implementarea stației de reprelucrare BGA, inclusiv instalarea, instruirea operatorilor și depanarea. Inginerii ajută la asigurarea utilizării optime a încălzirii IR, alinierii CCD și a profilurilor programabile. Acest ghid minimizează erorile, scurtează timpul de configurare și îmbunătățește eficiența reparațiilor. Clienții beneficiază de asistență practică atât pentru aplicațiile de reluare cu o singură placă, cât și pentru volum mare, asigurând operațiuni stabile și rezultate de producție fiabile.
| Certificari si standarde
Fiecare stație de reluare BGA este supusă unor inspecții stricte de calitate pentru uniformitatea încălzirii, acuratețea alinierii și stabilitatea operațională. Certificat conform standardelor CE, RoHS și ISO9001, BR-120 îndeplinește cerințele internaționale de producție. Materialele de înaltă calitate și testarea riguroasă asigură fiabilitatea pe termen lung, performanța stabilă și operațiunile de reluare sigure. ICT furnizează sisteme de reluare BGA care mențin un control termic precis, susținând lipirea consecventă și repararea componentelor.
| Despre Compania și Fabrica TIC
ICT este un furnizor de echipamente de producție electronică cu peste 25 de ani de experiență, oferind soluții complete care acoperă procesele SMT, DIP, Coating, Robot, Assembly și BGA. Cu echipe interne de cercetare și dezvoltare, producție și inginerie, ICT sprijină clienții de la planificare, furnizare de echipamente, instalare și instruire până la optimizarea proceselor. Deservind peste 1.600 de clienți din 72 de țări, ICT ajută producătorii de electronice să implementeze sisteme de producție eficiente și fiabile și să mențină performanța de producție pe termen lung.
