| Prezentare generală a imprimantei SMT cu pastă de lipit automată
Imprimantă SMT automată eficientă pentru linii SMT moderne
Imprimanta automată de pastă de lipit SMT de la ICT oferă automatizare avansată pentru aplicarea precisă a pastei de lipit în procesele SMT. Această imprimantă cu șablon PCB de înaltă precizie are un ciclu de imprimare de 7 secunde, repetabilitate de poziționare de ±0,01 mm și precizie de ±0,025 mm. Include calibrarea automată a PCB-ului, reglarea presiunii racletei, imprimarea și curățarea șablonului pentru a minimiza erorile și costurile. Folosind componente de top, cum ar fi servomotoare Panasonic și ghidaje Rexroth, acceptă imprimarea cu lipici și Industry 4.0/MES pentru schimbul de date. Potrivit pentru electronice, auto, LED și multe altele, această mașină de imprimantă PCB Smt Stencil se conectează prin SMEMA pentru linii fără sudură. Controlul calității ICT și serviciile la nivel mondial ajută la scalarea operațiunilor, îmbunătățind randamentele și reducând risipa în orice configurare a imprimantei Smt Paste.
| Caracteristică
Capul de suspensie a podului arcului cu motoare duble pas cu pas controlează racletele în mod independent pentru o presiune uniformă (0-15 kg) și viteza (10-200 mm/sec). Precizia ajunge la ±0,025 mm, cu unghiuri de 45°/55°/60° pentru lipire sau lipici. Feedback-ul în timp real echilibrează presiunea pentru a forma forme ideale de pastă, evitând punțile sau lipsurile. Separarea programabilă ridică ușor racleta, șablonul și PCB. Acest nucleu al imprimantei automate cu pastă de lipit SMT se ocupă de piese cu pas fin, reduce deșeurile de pastă și asigură rezultate consistente în aplicațiile de imprimantă automată SMT Stencil cu cerere mare.
Transportoarele cu bandă deplasează PCB-urile cu o viteză de până la 1500 mm/s cu precizie a motorului pentru a preveni blocajele. Cleme laterale, duze de vid și plăci opționale de siguranță cu presiune Z pentru contact perfect cu șablonul. Înălțimea se fixează la 900±20mm, cu direcții flexibile. Știfturile magnetice și mesele reglabile gestionează deformarea <1%. Schimbarea produsului durează mai puțin de 5 minute. Rulmenții NSK durabili și ghidajele IKO reduc timpul de nefuncționare. Acest sistem din Imprimanta Pcb Stencil de înaltă precizie acceptă o curgere lină în liniile complete de Stencil Pcb Printer Machine Smt.
Opțiunile includ curățare uscată, umedă, aspirată sau manuală, cu CCD izolat pentru siguranță. Chiar și spray-ul distribuie alcoolul de sus în jos, software-ul limitează utilizarea pentru a economisi resurse. Motorul puternic de evacuare menține un vid puternic. Curățarea automată după imprimare șterge rapid găurile. Această caracteristică menține imprimanta Smt Paste operațională mai mult timp, prevenind defectele și susținând rulări extinse în orice mediu de imprimantă automată SMT Stencil.
| Caietul de sarcini
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Dimensiunea cadrului (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Dimensiunea PCB (MM) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Direcția de transport | Stânga-dreapta; Dreapta-stânga; Stânga-stânga; Dreapta-dreapta | ||
| Sistem de asistență | Pin magnetic/tabelul în sus reglat/bloc de suport | ||
| Sistem de prindere | Prindere laterală (duză de vid, presiune Z retractabilă automatizată este opțiune) | ||
| Cap de imprimantă | Două capete de imprimare motorizate independente | ||
| Tip racletă | Oțel inoxidabil (standard), plastic | ||
| Sistem de curățare | Uscat, umed, vid | ||
| Inspecţie | Inspecție 2D (Standard) | ||
| Alimentare electrică | AC: 220±10%,50/60HZ,3Kw | ||
| Metoda de control | Control PC | ||
| Dimensiune (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Dimensiunea cadrului (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Dimensiunea PCB (MM) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimensiune (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.

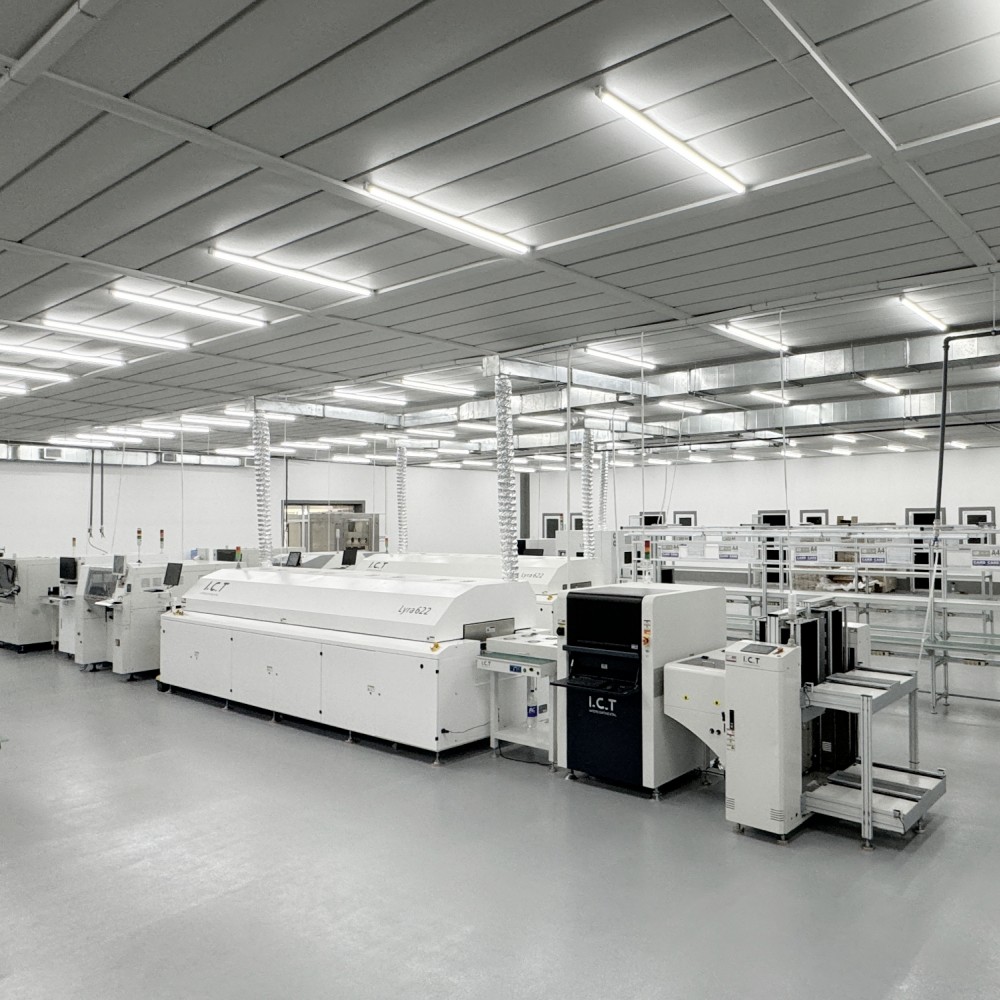

| Lista echipamentelor de linie SMT
Linia noastră de producție PCBA de înaltă calitate dispune de echipamente avansate pentru asamblarea eficientă și precisă a PCB-urilor. Linia SMT complet automatizată include un încărcător, o imprimantă automată pentru aplicarea precisă a pastei de lipit, o mașină de preluare și plasare pentru plasarea precisă a componentelor, un cuptor de reflux pentru lipire fiabilă și un sistem AOI pentru inspecția amănunțită a defectelor. Această linie de producție PCBA de înaltă calitate asigură o funcționare bună, fiabilitate ridicată și asamblare SMT cu costuri reduse, îndeplinind diverse cerințe ale industriei.
| Nume produs | Scop în linia SMT |
|---|---|
| Încărcător PCB | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă lipită de lipire | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Pick and Play Machine | Montează precis componentele pe PCB-uri. |
| Cuptorul Reflow | Topește lipitura pentru a forma îmbinări solide. |
| AOI Machine | Inspectează îmbinările de lipit și defecte de amplasare. |
| Mașină SPI | Verifică înălțimea și calitatea pastei de lipit. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție: mașină de marcat cu laser /montator de etichete/imprimantă cu jet de cerneală |
| Video cu succesul clienților
Inginerii ICT au călătorit în America de Nord pentru a implementa două linii SMT complete pentru un producător de dispozitive de înfrumusețare. Marcatori laser acoperiți cu echipamente, imprimantă automată de pastă de lipit SMT cu SPI, montatoare Panasonic, cuptoare de reflux Heller, sisteme AOI, transportoare, șaibe PCBA și unități de depozitare a pastei de lipit. Ne-am ocupat de instalarea completă, alinierea, integrarea software-ului și optimizarea în ciuda provocărilor. Instruirea practică a împuternicit personalul local, iar remediile rapide au asigurat o pornire fără probleme. Liniile au atins un timp de funcționare de 99% și au trecut testele de acceptare înainte de termen. Clientul furnizează acum piețe globale produse de înaltă calitate. Acest caz arată puterea TIC în proiecte internaționale, oferind soluții end-to-end pentru o producție eficientă și scalabilă.
| Service și suport pentru instruire
Servicii complete de asistență și programe de formare
ICT oferă asistență completă pentru imprimanta dvs. automată de pastă de lipit SMT, de la evaluarea nevoilor și proiectarea liniilor până la instalare. Experții noștri globali gestionează configurarea la fața locului, punerea în funcțiune și conectarea la alte mașini. Instruirea acoperă operarea, întreținerea, diagnosticarea defecțiunilor și conexiunea MES/Industria 4.0, livrate în persoană sau online. Cu opt sucursale, oferim ajutor de la distanță 24/7, inventar de piese și verificări regulate pentru a menține performanța de vârf. Ne concentrăm pe ajustările proceselor, upgrade-uri și economii de costuri. Aveți încredere în TIC pentru o creștere fără riscuri, transformându-vă fabrica într-o operațiune inteligentă, cu randament ridicat, cu această imprimantă automată SMT Stencil.
| Recenziile clienților
Clienții apreciază expertiza și fiabilitatea TIC. „Inginerii au rezolvat rapid problemele imprimantei noastre și ne-au instruit echipa în mod expert”, spune o companie de automobile. Un producător de frumusețe nord-american remarcă: „Imprimanta cu șabloane Pcb de înaltă precizie oferă printuri impecabile cu risipă minimă.” Transportul este apreciat: „Echipamentul a sosit nedeteriorat datorită ambalajului robust.” Răspunsul este rapid: „Întrebările au răspuns în câteva ore, piesele livrate în aceeași zi.” Feedback-ul evidențiază motoarele noastre de transport, sigure, robuste și create de mașini. încredere de durată.
| Certificari si standarde
ICT menține CE pentru siguranță, RoHS pentru materiale ecologice și ISO9001 pentru sisteme de calitate. Brevetele acoperă controale de imprimare, tehnologie de curățare și design de transport. Acestea asigură că Imprimanta automată pentru pastă de lipit SMT îndeplinește standardele globale în fiecare aspect.
| Despre compania ICT și fabrica noastră SMT
Din 2012, ICT a crescut cu 89 de angajați, 20 de ingineri și 12.000 m² în Dongguan. Opt filiale deservesc peste 1.600 de clienți din 72 de țări. Ne ocupăm de cercetare și dezvoltare, producție și teste riguroase, cum ar fi rulări de 48 de ore conform ISO9001. Capitalul de 30 de milioane de dolari ne alimentează integritatea, simplitatea, deschiderea, coordonarea și partajarea. Acoperirea globală cu serviciul local ajută la construirea sau îmbunătățirea liniilor SMT de la zero la scară completă. Expansiunea noastră rapidă vine din soluții inovatoare, unice, de încredere în întreaga lume.
