ICT-SS330 / SS430 / SS540 / SS550
I.C.T
| Cantitate: | |
|---|---|
| Prezentare generală a mașinii cu val de lipit selectiv
Proiectată și construită în China, mașina de lipit cu undă selectivă ICT este cea mai bună mașină de lipit cu undă Select Offline pentru producție flexibilă, de mare volum de PCBA. PCB-ul rămâne perfect staționar, în timp ce platforma ușoară din aluminiu turnat, alimentată de servo-uri Panasonic și șine liniare de precizie, mișcă fluxul și capetele de lipit cu o viteză foarte silențioasă și o precizie submilimetrică. Încălzirea cu azot în linie oferă îmbinări luminoase ca oglindă și aproape fără zgură. Fiecare parametru este setat și salvat într-o interfață Windows intuitivă pentru repetabilitate fără glonț. Calibrarea automată a undelor, monitorizarea CCD în timp real, supapa cu jet germană și oala de titan fac din această mașină de lipit selectivă cu undă soluția perfectă de sine stătătoare care menține randamentele ridicate și neprelucrarea inexistentă.
| Lista echipamentelor liniei DIP
O supapă germană cu jet de înaltă frecvență trage puncte minuscule, uniforme de flux, cu solide sub 10%. Rezervorul de presiune și debitmetrul de precizie mențin livrarea constantă, indiferent de nivelul rezervorului. Duza rulează pe o platformă XY repetabilă până la 0,02 mm. Reziduurile scad într-o tavă glisantă pentru curățare instantanee. Toate sistemele pneumatice sunt SMC japoneze premium, calibre chiar la suprafață pentru verificări vizuale rapide. O pompă automată alimentează fluxul fără întrerupere. Acest sistem asigură o acoperire curată și repetabilă în fiecare ciclu pe mașina cu undă de lipit selectivă.
IR de jos complet reglabil vine standard; IR de sus sau convecție cu aer cald opțional. Designul deschis maximizează transferul de căldură, în timp ce izolația groasă se blochează la temperaturi stabile. Elementele de încălzire și motoarele premium de la liderii mondiali funcționează fără probleme de ani de zile. Totul este plug-and-play – nu sunt necesare instrumente pentru service. Plăcile ies activ activate și fără stres, perfect gata pentru îmbinări impecabile în mașina de lipit cu valuri Select Offline.
Pompa electromagnetică germană produce un vârf de undă ultra-consistent. Apelați temperatura, debitul de N2, înălțimea și autocalibrarea chiar de pe ecran. Oala din titan cu încălzitor extern din fontă se încălzește rapid și nu se scurge niciodată. Azotul în linie oferă articulații strălucitoare și practic zero zgură. CCD în timp real înregistrează 900 de ore de videoclip urmăribil. Axele XYZ de mare viteză sigilate, detectarea undelor laser și curățarea automată a duzelor mențin mașina de lipit selectivă cu undă de funcționare 24/7 fără sughiț.

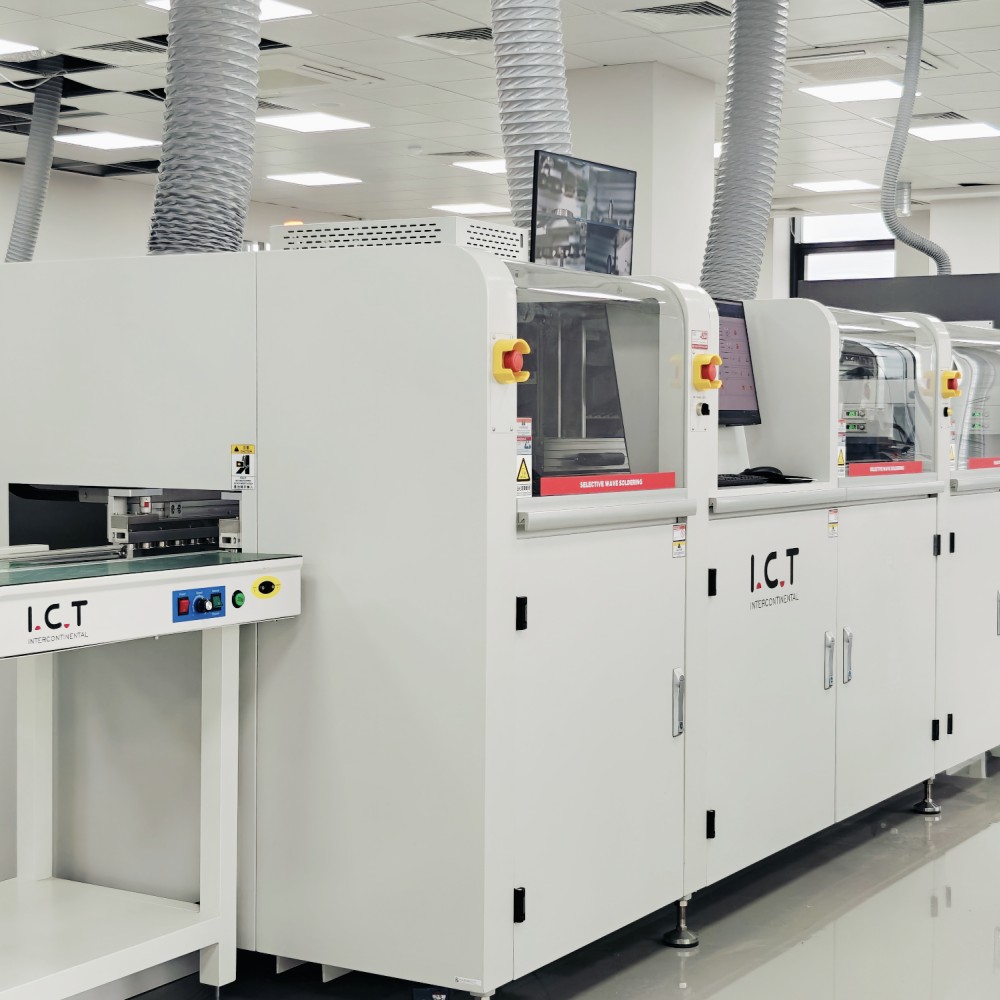

Șinele profilate de rezistență și transportorul cu role cu trei secțiuni mișcă plăcile fără probleme. Clemele laterale și superioare blochează PCBA-ul mort în timpul fiecărei etape. Șinele îngroșate suportă cu ușurință sarcini de 20 kg. Modulele de acționare de precizie poziționează perfect plăcile de la flux prin lipire. Întregul transport este proiectat pentru producție non-stop pe mașina de lipit cu undă offline Select.
PLC-ul certificat CE și arhitectura magistralei de mare viteză îndeplinesc standardele Industry 4.0. Cablajul Cat-6 și cea mai bună electronică din clasă oferă un răspuns foarte rapid și o fiabilitate totală. Programarea ghidată, recunoașterea automată a duzelor, editările bazate pe imagini, vizualizarea live cu un singur clic și suportul în mai multe limbi fac configurarea o simplă simplă. Trasabilitatea completă menține calitatea strânsă pe fiecare mașină cu val de lipit selectiv.
Modul ghidat pas cu pas, ID-ul automat al duzei, corectarea inteligentă a imaginii, tablourile de bord în timp real și comutarea CCD live cu un singur buton fac operarea fără efort. Acceptă chineză, engleză, japoneză, rusă și multe altele. MES încorporat, Wi-Fi, acces de la distanță, alerte vocale și lumini personalizabile țin operatorii controlul complet asupra mașinii de lipit cu val Select Offline.
| Caietul de sarcini
| Mașină de lipire a undelor selective on-line | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modular on-line | Pulverizare + preîncălzire și lipire | Pulverizare + Preîncălzire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire + Lipire |
| Sistem de lipit | ||||
| Cantitatea duzei | 1 | 1 | 2 | 3 |
| Cantitatea oală de lipit | 1 set | 1 set | 2 set | 3 set |
| Oală dublă (opțiune) | N / A | Opţiune | Opţiune | Opţiune |
| Putere de lipit | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistemul de flux | ||||
| Rezervor de depozitare a fluxului | 1L | 1L | 2L | 2L |
| Suport de flux | Alarmă de flux, automată | |||
| Duză de pulverizare | Supapă cu jet din Germania (pulverizare la punct și linie) 1 set | |||
| Dimensiunea duzei de pulverizare | 130um (opțiune 180um, 210um) | |||
| Viteza de pulverizare | 0 ~ 20mm/s | |||
| Viteza de mișcare a duzei de pulverizare | 0 ~ 400mm/s | |||
| Sistem de preîncălzire | ||||
| Mod de preîncălzire | Aer cald și IR | Aer cald și IR | Aer cald și IR | Aer cald și IR |
| Zona de preîncălzire | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de preîncălzire | Aer cald de sus: 2, IR de jos: 1 | |||
| Putere de preîncălzire inferioară | Max.12kw | |||
| Putere de preîncălzire superioară | Max.6kw | |||
| Timp de încălzire | Aproximativ 15 min (setare la 150℃) | |||
| Modul de control | PC+PLC | |||
| Sistem de transport | ||||
| Dimensiune PCB (cu dispozitiv) | 120*60~500*500mm | |||
| Înlocuire PCB | Online | |||
| Clearance superioare PCB | 120 mm | |||
| Înălțimea transportului | 900 ± 20mm | |||
| Lățimea transportului | 60 ~ 500mm | |||
| Dimensiune: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Greutate | Aproximativ: 800 kg | Aproximativ: 1200 kg | Aproximativ: 1300 kg | Aproximativ: 1500 kg |
| Lista echipamentelor liniei DIP
Linia noastră de producție DIP oferă instrumente avansate pentru asamblarea PCB eficientă și precisă. Linia DIP complet automatizată include o linie de inserare DIP pentru plasarea precisă a componentelor, un încărcător de val pentru intrarea lină a PCB-ului, un descărcator de val pentru o ieșire în siguranță și o linie de centură de asamblare pentru verificările finale. Această linie de producție PCB DIP de înaltă calitate asigură o funcționare stabilă, inserare THT fiabilă și asamblare eficientă din punct de vedere al costurilor, răspunzând nevoilor diverse ale industriei. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile prin gaură.
| Video cu succesul clienților
Un client vietnamez care furnizează o marcă de aparate foto de renume mondial a vizitat fabrica noastră pentru a accepta noua lor mașină de lipit cu undă selectivă. Inginerii noștri au rulat demonstrații live pe plăcile lor reale, și-au instruit echipa cu privire la programare, calibrare și îngrijire zilnică și i-au lăsat să urmărească formarea îmbinărilor perfecte în timp real pe monitorul CCD. Sesiunea practică le-a oferit încredere 100% pentru o pornire rapidă și fără probleme înapoi acasă și a dovedit adevăratul suport global al TIC.
| Servicii profesionale și instruire
De la instalarea la cheie și punerea în funcțiune până la întreținerea și upgrade-urile pe viață, ICT vă oferă acoperire oriunde pe planetă. Douăzeci de ingineri dedicați se ocupă de aspectul liniei, de reglarea procesului și de instruire aprofundată, la fața locului sau la distanță. Hub-urile de piese de schimb de pe mai multe continente și răspunsul de 24 de ore vă mențin mașina dvs. de lipit offline Select la maxim de funcționare an de an.
| Lauda clientului
Clienții se bucură de pacienții noștri, inginerii experți care se formează temeinic la acceptare și pornire. Le place cum mașina cu undă de lipit selectivă pune în cuie punctele de flux, menține înălțimea perfectă a valului și reduce defectele cu comenzile sale extrem de simple. Ambalajul anti-glonț sosește impecabil de fiecare dată, iar remedierea la distanță în aceeași zi, plus asistența rapidă la fața locului fac din ICT partenerul de care nu își fac griji niciodată.
| Certificari din industrie
Fiecare mașină cu undă de lipit selectivă ICT poartă CE pentru siguranță, RoHS pentru conformitatea ecologică, ISO9001 pentru managementul calității și multiple brevete pentru supape cu jet, pompe și detectie laser. Aceste mărci recunoscute la nivel global demonstrează că obțineți performanță sigură, ecologică și inovatoare Select Offline Wave Soldering Machine, construită la cele mai înalte standarde.
| Despre Compania și Fabrica TIC
Din 2012, am crescut rapid cu cercetare și dezvoltare internă și o fabrică de ultimă generație de 12.000 m². Optzeci și nouă de membri ai echipei, inclusiv 20 de ingineri, și opt filiale deservesc peste 1.600 de clienți din 72 de țări. Inspecția strictă și sistemele complete de calitate susțin fiecare mașină de lipit cu undă selectivă, în timp ce adevăratele soluții la cheie — planificare, echipamente, instruire, optimizare — ajută producătorii de electronice din întreaga lume să domine cu mașina de lipit cu undă Select Offline.
