Vizualizări:0 Autor:Editor de site-uri Timpul publicarii: 2025-08-02 Origine:teren
Alegerea între 2D și 3D AOI depinde de complexitatea sarcinii de inspecție și a cerințelor bugetare. Producătorii din electronice selectează adesea 2D AOI sau o mașină de testare SMT AOI pentru aplicații mai simple, sensibile la costuri , unde viteza și fiabilitatea contează cel mai mult. Cu toate acestea, AOI 3D sau inspecția optică automată devine esențială pentru plăci complexe cu densitate ridicată, care necesită o detectare și fiabilitate superioare de defecte. Inspecția optică automată ar trebui să corespundă nevoilor specifice ale liniei de producție. Atunci când comparați 2D vs 3D AOI, factorii de decizie trebuie să evalueze complexitatea consiliului de administrație, așteptările de fiabilitate și resursele disponibile.
· 2D AOI folosește imagini plate dintr-un singur unghi, ceea ce îl face rapid și rentabil pentru inspecții PCB simple, cu volum mare.
· 3D AOI surprinde hărți 3D detaliate cu mai multe camere, detectând defecte ascunse și complexe pe care 2D AOI le lipsește adesea.
· Alegeți 2D AOI pentru detectarea rapidă a defectelor la nivel de suprafață pe plăcile standard, unde viteza și bugetul contează cel mai mult.
· Optați pentru AOI 3D atunci când inspectați plăci complexe, dense, care necesită măsurători precise de înălțime și volum pentru o fiabilitate ridicată.
· Sistemele hibride AOI combină metode 2D și 3D pentru a echilibra viteza, costul și precizia pentru nevoile de inspecție diverse.
· Luați în considerare complexitatea consiliului de administrație, cerințele de fiabilitate și bugetul cu atenție pentru a selecta sistemul AOI care se potrivește obiectivelor dvs. de producție.
· Investiția în 3D AOI susține rezistența viitoare la gestionarea componentelor miniaturizate și reducerea apelurilor false cu defecte.
· Instruirea corespunzătoare și integrarea sistemului cu software -ul din fabrică îmbunătățesc precizia inspecției și eficientizează producția.
Aspect | Sisteme 2D AOI | Sisteme 3D AOI |
Viteză | Mai repede; Ideal pentru producția cu volum mare | Puțin mai lent; Progresele recente au o viteză îmbunătățită |
Cost | Mai jos; tehnologie matură și rentabilă | Superior; Imagistica avansată crește investițiile |
Detectarea defectelor | Doar defecte la nivel de suprafață; apeluri false mai mari | Detectează defecte ascunse, volumetrice și de suprafață; cu până la 30% mai multe defecte găsite |
Limitări | Fără măsurare a adâncimii; Nu se poate inspecta articulațiile ascunse | Costuri mai mari; Configurare și întreținere mai complexă |
Avantaje | Un randament ridicat; flexibil; mai puține probleme de umbră | Măsurarea exactă a înălțimii/volumului; Inspecție cuprinzătoare |
2D AOI surprinde imagini plate folosind o singură cameră, ceea ce o face potrivită pentru inspecția rapidă a PCB -urilor standard . Această metodă excelează la identificarea defectelor vizibile, la nivel de suprafață, cum ar fi firele lipsă sau componentele incorecte. 3D AOI, pe de altă parte, folosește mai multe camere și lumină structurată pentru a crea hărți 3D detaliate. Această abordare permite măsurarea exactă a înălțimii, volumului și formei , permițând detectarea defectelor complexe pe care sistemele 2D le -ar putea lipsi. În timp ce 2D AOI oferă o prelucrare mai rapidă și costuri mai mici, 3D AOI oferă o detectare superioară a defectelor și reduce pozitivele false, în special în mediile de fabricație complexe.
Selectarea metodei de inspecție optică automată potrivită depinde de complexitatea consiliului, de fiabilitatea necesară și de mediul de producție.
· 2d aoi cel mai bun pentru:
o Linii de fabricație de mare viteză, cu volum mare, unde costurile și debitul contează cel mai mult.
o Inspecția PCB-urilor simple sau standard cu componente la nivel de suprafață în mare parte.
o Detectarea defectelor vizibile, cum ar fi componentele lipsă, erorile de polaritate și plasamentele incorecte.
o Medii în care schimbarea rapidă și inspecția flexibilă sunt priorități.
· 3d aoi cel mai bun pentru:
o PCB -uri complexe, dens populate, care necesită măsurare precisă a îmbinărilor de lipit și a înălțimii componentelor.
o Aplicații care solicită o fiabilitate ridicată, cum ar fi producția auto, aerospațială sau dispozitive medicale.
o Detectarea defectelor ascunse sau volumetrice, inclusiv cabluri ridicate, lipit insuficient și tombstonament.
o Liniile de producție în care reducerea apelurilor false și îmbunătățirea ratelor de detectare a defectelor sunt critice.
Dezbaterea 2D vs 3D AOI se concentrează pe viteza de echilibrare, costurile și precizia inspecției. Sistemele 2D AOI rămân alegerea preferată pentru aplicații simple, cu volum mare. Sistemele 3D AOI oferă performanțe de neegalat pentru detectarea avansată a defectelor în medii provocatoare. Inspecția optică automată continuă să evolueze, oferind producătorilor flexibilitatea de a se potrivi cu strategia lor de inspecție la nevoile specifice ale PCB -urilor și obiectivelor lor de producție.
2D AOI folosește camere de înaltă rezoluție pentru a capta imagini plane ale plăcilor de circuit imprimate în timpul procesului de inspecție. Sistemul compară aceste imagini cu datele de referință, identificând orice diferențe care pot indica defecte. Iluminarea joacă un rol crucial, deoarece evidențiază caracteristicile și problemele potențiale de pe suprafața consiliului. Tehnologia se bazează pe captarea imaginii cu un singur unghi , ceea ce înseamnă că inspectează doar ceea ce este vizibil de sus. Această abordare permite inspecția rapidă a volumelor mari de plăci, ceea ce o face ideală pentru medii de fabricație de mare viteză.
Un avantaj esențial al 2D AOI constă în rentabilitatea sa. Următorul tabel prezintă costurile tipice asociate cu implementarea AOI 2D într -o linie de producție SMT standard:
Componenta de cost | Gama tipică de costuri (USD) |
AOI de bază la nivel mediu 2d | 3.200 la 20.000 USD |
Sisteme avansate 2D AOI | 30.000 la 60.000 USD |
Exemplu: Yush YS-820L | 26.000 USD |
Costuri de instalare | 5.000 la 15.000 USD |
Licențiere software (anual) | 2.000 la 12.000 USD |
Instruire (pe angajat) | 1.000 la 5.000 USD |
Această structură de costuri face ca AOI 2D să fie accesibilă pentru mulți producători, în special pentru cei axați pe producția cu volum mare.
2D AOI oferă mai multe puncte forte care beneficiază de fabricarea electronică. Sistemul inspectează plăcile mult mai repede decât inspecția vizuală manuală . Metodele manuale suferă de oboseală umană și inconsecvență, dar 2D AOI menține un randament ridicat și rezultate consistente. Tabelul de mai jos evidențiază diferențele:
Caracteristică | Inspecție vizuală manuală | Inspecție 2d AOI |
Viteza de inspecție | Mai lent din cauza oboselii umane și a judecății subiective | Procesare și analiză mai rapidă adecvate pentru producția cu volum mare |
Debit | Limitat de viteza și consistența umană | Un randament semnificativ mai mare care permite inspecții rapide |
Consistență | Mai puțin consecvent, predispus la erori | Consistență ridicată fără oboseală sau subiectivitate |
Producătorii valorizează 2D AOI pentru capacitatea sa de a detecta defecte la începutul procesului , împiedicând avansarea plăcilor defectuoase și reducerea redactării costisitoare. Sistemul oferă :
· Precizie ridicată folosind procesarea avansată a imaginilor.
· Viteze de inspecție rapidă pentru un randament ridicat.
· Rezultate consistente, obiective.
· Eroare umană redusă.
· Configurare rapidă pentru diferite modele de bord.
· Clasificarea defectelor după tip și severitate.
· Logarea datelor pentru controlul calității.
· Economii de costuri pe termen lung.
· Îmbunătățirea continuă a calității.
· Integrare perfectă cu liniile SMT.
· Feedback în timp real pentru corectarea imediată.
· Inspecție fără contact pentru a proteja componentele.
În ciuda avantajelor sale, 2D AOI are limitări . Sistemul nu poate efectua o inspecție adevărată de co-planitate sau nu poate furniza date de măsurare volumetrice. De multe ori produce o rată de apel falsă mai mare în comparație cu sistemele mai avansate. Unele provocări comune includ:
· Incapacitatea de a inspecta îmbinările sau defectele de lipit ascunse sub componente.
· Măsurarea înălțimii restrânse, ceea ce face dificilă evaluarea pieselor mai înalte sau neregulate.
· Defecte de lipit subtile sau ascunse, cum ar fi goluri mici.
· Creșterea apelurilor false, necesitând pași de verificare suplimentari.
Aceste limitări înseamnă că 2D AOI funcționează cel mai bine pentru defecte plane și plăci simple. Pentru ansambluri complexe sau aplicații critice, producătorii ar putea avea nevoie să completeze 2D AOI cu alte metode de inspecție.
Sistemele 2D AOI joacă un rol vital în fabricarea electronică modernă. Companiile se bazează pe 2D AOI pentru a menține o calitate și eficiență înaltă pe liniile lor de producție. Tehnologia excelează la inspecția plăcilor de circuite imprimate (PCB) pentru defecte la nivel de suprafață. Producătorii aleg 2D AOI, deoarece oferă o inspecție rapidă, fiabilă și constantă, fără a încetini producția.
Producătorii de electronice folosesc cel mai frecvent AOI 2D. Sistemul verifică componentele lipsă, plasamentele incorecte și erorile de lipire. Camerele de înaltă rezoluție și procesarea avansată a imaginilor permit 2D AOI să detecteze rapid defecte mici. Această capacitate susține producția cu volum mare, unde viteza și precizia sunt esențiale.
Sfat: 2D AOI este ideal pentru producătorii care trebuie să inspecteze un număr mare de PCB -uri simple sau standard în fiecare zi.
Următoarea listă evidențiază aplicațiile comune ale 2D AOI în industria electronică:
· Ansamblu tehnologie de montare a suprafeței (SMT): 2D AOI inspectează plăcile după plasarea și lipirea componentelor. Identifică componente greșite, lipsă sau înclinate.
· Inspecția tehnologiei prin gaură (THT): sistemul verifică introducerea corectă și lipirea pieselor prin gaură.
· Inspecția pastei de lipit: 2d AOI verifică prezența și alinierea pastei de lipit înainte de lipirea reflowului.
· Verificarea finală a asamblării: Tehnologia asigură că toate componentele sunt prezente și orientate corect înainte ca produsul să se mute la următoarea etapă.
· Audituri de control al calității: producătorii folosesc 2D AOI pentru eșantionare aleatorie și audituri pentru a menține controlul procesului.
2D AOI găsește, de asemenea, utilizarea în alte industrii care necesită o inspecție rapidă la nivel de suprafață. Cu toate acestea, fabricarea electronică rămâne câmpul principal datorită necesității unei inspecții rapide de PCB cu volum mare. Industriile auto și ale dispozitivelor medicale necesită adesea o inspecție mai avansată, astfel încât acestea tind să utilizeze AOI 3D pentru plăci complexe cu articulații ascunse.
Un flux tipic de lucru 2D AOI implică următorii pași:
1. Sistemul surprinde o imagine plană a PCB folosind o cameră de înaltă rezoluție.
2. Software -ul de procesare a imaginilor compară imaginea capturată cu o referință.
3. Sistemul semnalizează orice diferențe ca defecte potențiale.
4. Operatorii revizuiesc consiliile de acțiune semnalizate pentru acțiuni suplimentare.
2D AOI oferă o soluție rentabilă pentru detectarea defectelor la începutul procesului. Prin prinderea erorilor înainte de asamblarea finală, producătorii reduc reelaborarea și resturile. Tehnologia susține îmbunătățiri continue și ajută companiile să îndeplinească standarde stricte de calitate.
Sistemele 3D AOI folosesc tehnici de imagistică avansată pentru a capta informații detaliate despre plăcile de circuit tipărite. Aceste sisteme folosesc mai multe camere și lumină structurată, cum ar fi tehnologia Moiré, pentru a scana consiliul de administrație din mai multe unghiuri. AOI 3D de la Koh Young , de exemplu, folosește tehnologia MOIRé cu mai multe proiecții proprii pentru a genera date volumetrice adevărate. Această abordare măsoară înălțimea, volumul și coplanaritatea articulațiilor și componentelor de lipit. Camerele de înaltă rezoluție, uneori cu o rezoluție de 8 um sau 15 um , permit măsurarea precisă a celor mai mici părți. Extensia axei Z crește intervalul de măsurare a înălțimii, ceea ce face posibilă inspectarea componentelor înalte. Algoritmii specializați prelucrează datele 3D, măsurarea înălțimii pinului, înălțimea filei de lipit și detectarea podurilor. Sistemul efectuează imagini și inspecție în paralel, ceea ce permite măsurători 3D rapide și precise. Această imagine bazată pe adâncime îmbunătățește semnificativ precizia detectării defectelor prin reducerea apelurilor false și a scăpării.
3D AOI oferă mai multe avantaje pentru fabricarea electronică, în special atunci când inspectați PCB -uri complexe sau populate dens. Tehnologia oferă o precizie ridicată și o precizie în detectarea defectelor. Acesta surprinde date topografice detaliate, permițând inspecția variațiilor de înălțime și a caracteristicilor de suprafață care sunt critice în ansamblurile complexe. 3D AOI detectează defecte tridimensionale, cum ar fi deformarea, îndoirea și plumburile ridicate-înseamnă că 2D Aoi ratează adesea. Sistemul inspectează nu numai suprafața superioară, ci și părțile laterale și partea inferioară a componentelor, permițând detectarea defectelor precum tombstoning și piese înclinate. Algoritmi software avansați, inclusiv învățarea automată , îmbunătățesc precizia detectării defectelor și adaptabilitatea. Sistemele 3D AOI oferă viteze de inspecție mai rapide decât metodele manuale și nu necesită contact fizic, păstrând componente delicate. Adaptabilitatea AOI 3D se potrivește industriilor cu complexitate PCB în evoluție, cum ar fi automobile, aerospațiale și dispozitive medicale. În comparație cu inspecția automată a razelor X, 3D AOI rămâne mai rentabil pentru inspecția de suprafață, oferind în același timp analize detaliate.
Sfat: 3D AOI excelează la identificarea defectelor tridimensionale care au impact asupra fiabilității în aplicații de înaltă densitate și de înaltă rentabilitate.
În ciuda punctelor sale forte, 3D AOI are unele limitări. Sistemele sunt mai complexe și mai scumpe decât 2D AOI, ceea ce duce la costuri de investiții inițiale și de întreținere mai mari. 3D AOI necesită o putere de calcul mai mare pentru a prelucra volumele mari de date 3D, care pot încetini viteza de inspecție. Metodele de scanare, cum ar fi triangulația laser, implică o scanare detaliată a suprafeței și pot reduce randamentul în comparație cu AOI 2D. Acești factori fac AOI 3D mai puțin potrivită pentru liniile de producție simple, de mare viteză, unde costurile și viteza sunt prioritățile principale. Producătorii trebuie să cântărească aceste limitări față de necesitatea detectării avansate de defecte și a inspecției cuprinzătoare.
Sistemele 3D AOI au devenit instrumente esențiale în fabricarea electronică modernă. Capacitățile lor de imagistică avansate permit producătorilor să inspecteze ansambluri complexe cu o precizie ridicată. Aceste sisteme folosesc percepția de adâncime și mai multe unghiuri de vizualizare pentru a detecta defecte pe care metodele tradiționale 2D le lipsesc adesea.
Multe industrii se bazează pe AOI 3D pentru cele mai solicitante sarcini de inspecție. Tehnologia susține linii de producție de mare viteză, unde mii de piese se deplasează prin inspecție în fiecare oră. Operatorii primesc feedback imediat, ceea ce îi ajută să ajusteze procesele și să mențină standardele de calitate.
Notă: 3D AOI menține viteza de inspecție fără a sacrifica precizia, ceea ce o face ideală pentru medii cu randament ridicat.
Producătorii aleg AOI 3D pentru mai multe aplicații critice:
· Liniile de asamblare SMT și SMD de înaltă densitate, unde componentele miniaturizate și ambalate dens necesită o inspecție precisă.
· Detectarea defectelor, cum ar fi polaritatea necorespunzătoare, alinierea necorespunzătoare și piesele lipsă, care sunt dificil de identificat cu sistemele 2D.
· Măsurarea volumului și formei articulației de lipit, depășirea problemelor precum reflecțiile speculare și umbrirea care limitează 2D AOI.
· Compensare pentru paginii de urzeală și interflexie, ceea ce poate provoca inexactități în inspecții 2D.
· Inspecția plăcilor complexe în industrii cu cerințe stricte de calitate, inclusiv sectoare de electronice de consum, auto și aerospațiale.
Sistemele 3D AOI excelează în medii în care fiabilitatea nu poate fi compromisă. Producătorii de automobile și aerospațiale, de exemplu, depind de inspecția 3D pentru a prinde defecte ascunse care ar putea duce la eșecurile produsului. Companiile de electronice de consum folosesc AOI 3D pentru a se asigura că fiecare dispozitiv respectă standarde de performanță și siguranță ridicată.
Un flux de lucru tipic 3D AOI implică scanarea plăcii din mai multe unghiuri. Sistemul creează o hartă 3D detaliată, măsurând înălțimea și volumul fiecărei componente și îmbinarea de lipit. Algoritmi avansați analizează aceste date, semnalizând orice abatere de la standard. Operatorii pot apoi să examineze articolele semnalizate și să ia măsuri corective.
Flexibilitatea AOI 3D îi permite să se adapteze la noile proiecte de bord și la cerințele de fabricație în evoluție. Pe măsură ce componentele electronice devin mai mici și mai complexe, inspecția 3D asigură că calitatea rămâne consecventă. Producătorii beneficiază de apeluri false reduse, detectarea îmbunătățită a defectelor și procesele de producție optimizate.
Sfat: 3D AOI este alegerea preferată pentru producătorii care au nevoie de inspecție precisă și fiabilă în medii de producție cu ritm rapid și complex.
Capacitățile de detectare au stabilit fundamentul pentru orice sistem automat de inspecție optică. În comparația 2D vs 3D AOI, fiecare metodă oferă puncte forte și puncte slabe unice. Sistemele 2D AOI se bazează pe imagini de sus în jos pentru a identifica defectele la nivel de suprafață. Aceste sisteme excelează la detectarea componentelor lipsă, a erorilor de polaritate și a apariției greșite a lipitului. Cu toate acestea, ei se luptă cu defecte ascunse sau volumetrice, deoarece nu au percepție de profunzime.

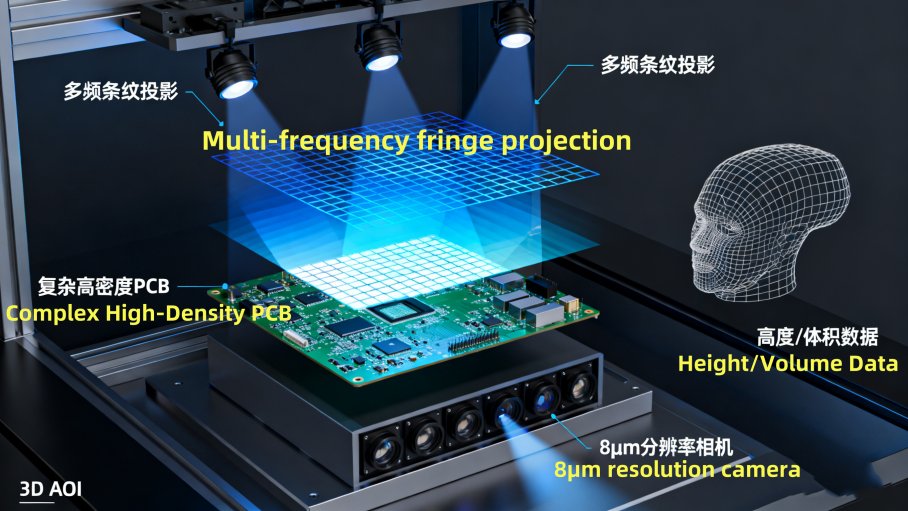

Sistemele 3D AOI utilizează lumină structurată și mai multe camere pentru a crea o hartă tridimensională a plăcii. Această abordare permite măsurarea precisă a înălțimii componentelor, a coplanarității și a volumului de lipit. Drept urmare, 3D AOI detectează probleme precum ace ridicate, lipit insuficient și pachet de pachete - defectează că 2D AOI lipsește adesea.
Următorul tabel evidențiază diferențele dintre ratele false pozitive și precizia detectării defectelor:
Tipul sistemului AOI | Rată falsă pozitivă | Precizia detectării defectelor | Note despre falsuri negative |
Legacy 2d AOI (bazat pe reguli) | Până la ~ 50% | ~ 85–90% | Mai mare din cauza lipsei informațiilor în profunzime |
AI-AOI AI-INCANCAT 3D | Redus la sub 10% (4-6%) | 97–99% | Mai mic din cauza datelor de adâncime 3D |
Sistemele 3D AOI reduc semnificativ în mod semnificativ falsurile pozitive și îmbunătățesc detectarea generală a defectelor. Producătorii care necesită capacități avansate de inspecție aleg adesea 3D AOI pentru performanțele sale superioare.
Notă: 3D AOI oferă o inspecție mai cuprinzătoare prin captarea atât a defectelor de suprafață, cât și volumetrice, ceea ce o face ideală pentru ansambluri complexe.
Viteza și costurile joacă un rol esențial în selectarea unui sistem AOI. Sistemele 2D vs 3D AOI diferă foarte mult în aceste zone. 2D AOI oferă viteze de inspecție mai rapide și investiții inițiale mai mici. Aceste sisteme necesită o configurație mai puțin complexă și o pregătire minimă a operatorilor. Producătorii pot implementa rapid 2D AOI în medii cu volum mare.
Sistemele 3D AOI solicită un preț inițial mai mare de achiziție și o configurație mai specializată. Tehnologia necesită calibrare, instruire continuă și o putere de calcul mai mare. De asemenea, costurile de întreținere tind să fie mai mari din cauza complexității sistemului. Cu toate acestea, 3D AOI oferă capacități de inspecție îmbunătățite și poate reduce defectele costisitoare în timp.
Tabelul de mai jos compară costul total al proprietății și cerințelor operaționale:
Aspect | Sisteme 2D AOI | Sisteme 3D AOI |
Prețul inițial de achiziție | Începe în jur de 3.200 USD | Poate depăși 110.000 USD |
Cost anual de întreținere | 5.000 la 15.000 USD (capătul inferior) | 5.000 la 15.000 USD (capăt superior) |
Configurare standard | Configurare specializată, calibrare și instruire | |
Cerințe operaționale | Complexitate mai mică | Complexitate mai mare, cunoștințe specializate |
Considerare ROI | Mai scăzute costuri de întreținere și întreținere | Costuri mai mari, dar detectarea îmbunătățită a defectelor |
Sistemele 3D AOI necesită o investiție mai mare, dar oferă beneficii pe termen lung prin detectarea îmbunătățită a defectelor și reelaborarea redusă. Producătorii mai mici pot prefera AOI 2D pentru accesibilitatea și ușurința de utilizare a acestuia.
Potrivirea aplicației depinde de tipul de ansamblu de placă de circuit imprimat și de capacitățile de inspecție necesare. Sistemele 2D vs 3D AOI servesc fiecare nevoi de producție diferite. 2D AOI funcționează cel mai bine pentru ansambluri PCB mai simple, cu caracteristici la nivel de suprafață în mare parte. Aceste sisteme oferă o inspecție rapidă, rentabilă, pentru plăcile standard și etapele incipiente ale liniei SMT.
3D AOI excelează în inspecția ansamblurilor complexe care necesită măsurare a adâncimii și verificări de coplanaritate. Tehnologia identifică defectele care implică înălțimea componentelor, volumul de lipit și paginii de război. Industrii precum automobile, aerospațiale și dispozitive medicale se bazează adesea pe 3D AOI pentru a îndeplini standarde stricte de calitate.
Tabelul de mai jos rezumă ce tip AOI se potrivește fiecărei aplicații:
Tip AOI | Tipuri adecvate de ansamblu PCB | Capabilități cheie de inspecție | Raţionament |
2d aoi | Ansambluri PCB mai simple cu caracteristici 3D mai puțin complexe | Defecte la nivel de suprafață, cum ar fi aplicarea greșită a pastei de lipit, erori de polaritate, părți lipsă | Cost-eficient și rapid; implementat devreme în linia SMT; limitat la imagistica de sus în jos |
3d aoi | Mai multe ansambluri PCB mai complexe care necesită măsuri de adâncime și verificări de coplanaritate | Defecte care implică înălțimea componentelor, volumul, coplanaritatea, cum ar fi lipirea insuficientă, pinii ridicați, pachetul de pachet | Utilizează camere structurate de lumină și multi-unghi pentru detectarea precisă a defectelor 3D |
Sfat: Producătorii ar trebui să se potrivească cu sistemul lor automat de inspecție optică cu complexitatea consiliilor lor și cerințele de fiabilitate ale industriei lor.
Decizia 2D vs 3D AOI modelează eficacitatea inspecției și calitatea generală a produselor finite. Înțelegând punctele forte ale fiecărui sistem, producătorii își pot optimiza procesul de inspecție și pot obține rezultate mai bune.
Sistemele AOI hibride reunesc cele mai bune caracteristici ale tehnologiilor de inspecție 2D și 3D. Producătorii folosesc aceste sisteme pentru a aborda complexitatea din ce în ce mai mare a plăcilor de circuite tipărite moderne. Combinând două metode de inspecție într -o mașină, sistemele AOI hibride oferă un control de calitate flexibil, eficient și cuprinzător.
Sistemele hibride AOI oferă mai multe avantaje cheie:
· 2D AOI oferă imagini fiabile, de înaltă calitate pentru componente vizibile . Funcționează bine pentru detectarea defectelor simple și menține costurile de inspecție scăzute.
· 3D AOI extinde capacitățile de inspecție la îmbinările de lipit ascunse, măsurătorile înălțimii și detectarea complexă a defectelor. Găsește probleme pe care 2D AOI nu le poate vedea.
· Sistemele hibride aplică 2D AOI unde este suficient și trece la AOI 3D pentru o inspecție avansată. Această abordare economisește timp și bani, îmbunătățind în același timp acoperirea defectelor.
· Producătorii pot inspecta produsele rapid și eficient, potrivind metoda de inspecție la nevoile specifice ale fiecărei zone de bord.
Sistemul Hybrid Yri-V Hybrid AOI Yamaha Motor demonstrează modul în care această tehnologie funcționează în practică. YRI-V integrează inspecția 2D și 3D cu o cameră unghiulară cu 4 direcții și un proiector 3D cu 8 direcții. Această configurație atinge viteza și precizia de inspecție lider în industrie. Sistemul excelează la inspecția componentelor ultra-mici, cu pitch fin și finisaje de suprafață oglindă, care sunt dificile pentru sistemele tradiționale AOI. Automatizarea AI în YRI-V simplifică crearea și reglarea datelor de inspecție. Operatorii au nevoie de o abilitate mai puțin specializată, ceea ce face ca sistemul să fie mai ușor de utilizat. Abordarea hibridă acceptă inspecția rapidă și precisă a componentelor PCB diverse și complexe. Acesta răspunde cerințelor producției SMT moderne, unde plăcile sunt mai mici, mai dense și mai funcționale ca niciodată.
Sfat: sistemele hibride AOI ajută producătorii să echilibreze viteza, costul și precizia inspecției. Acestea oferă o soluție practică pentru provocarea AOI 2D vs 3D în industria electronică de astăzi.
Sistemele hibride AOI continuă să evolueze. Pe măsură ce PCB -urile devin mai complexe, aceste sisteme vor juca un rol mai mare în asigurarea calității și fiabilității produselor. Producătorii care investesc în AOI hibrid câștigă flexibilitatea pentru a -și adapta strategia de inspecție pe măsură ce tehnologia avansează.

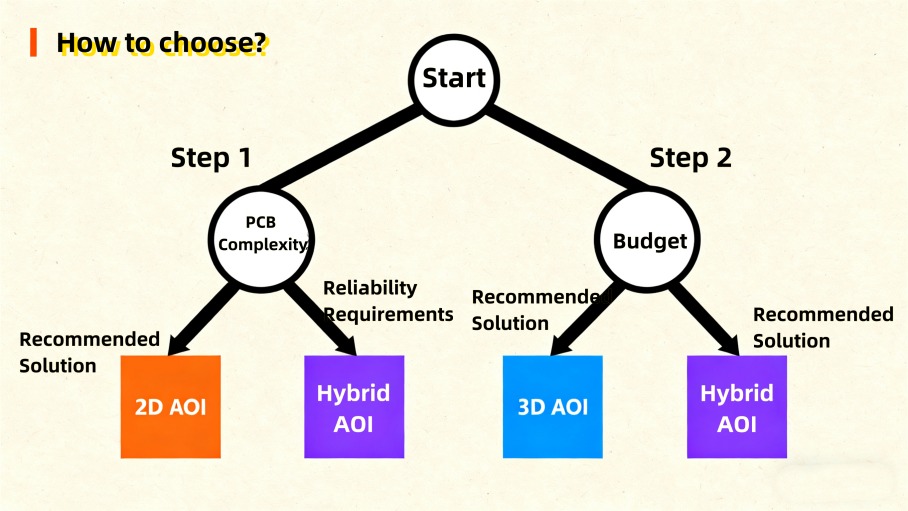

Complexitatea bordului joacă un rol central în selectarea sistemului AOI potrivit pentru orice ansamblu de placă de circuit tipărit. Pe măsură ce numărul de componente, densitatea și utilizarea tehnologiilor avansate de pachete cresc, producătorii au nevoie de date de inspecție care sunt atât fiabile, cât și repetabile. Plăcile simple cu componente la nivel de suprafață în mare parte beneficiază de 2D AOI . Aceste sisteme folosesc imagini de sus în jos pentru a verifica dacă există piese lipsă și erori de lipire. Acestea oferă inspecție rapidă și economii de costuri, ceea ce le face ideale pentru producția de PCB cu volum mare.
Cu toate acestea, pe măsură ce complexitatea crește, 2d AOI se confruntă cu provocări. Umbrele, variațiile de iluminare și lipsa informațiilor de profunzime își limitează eficacitatea. PCB -urile complexe prezintă adesea componente miniaturizate, machete dense și modele multistrat. În aceste cazuri, 3D AOI devine esențial. Sistemele 3D AOI utilizează mai multe camere sau tehnologie laser pentru a capta datele de înălțime și volum . Acest lucru le permite să detecteze defecte precum deformarea, cablurile ridicate și problemele de coplanaritate - Probleme pe care 2D AOI nu le poate vedea.
Producătorii din industrii precum automobile și electronice industriale se bazează pe AOI 3D pentru plăci complexe. Aceste sisteme oferă date de măsurare cuprinzătoare care respectă standardele IPC-610. Acest lucru permite detectarea timpurie a derivării procesului și susține obiective zero defecte.
Sistemul AOI | Complexitatea minimă a bordului gestionată de obicei | Complexitatea maximă a plăcii gestionate de obicei |
2d aoi | Plăci mai simple cu inspecții la nivel de suprafață; eficient pentru detectarea componentelor lipsă și a erorilor de lipire; Prioritizează viteza și rentabilitatea | Plăci mai puțin complexe fără defecte volumetrice sau legate de înălțime; În general, nu este potrivit pentru plăci multistrat sau de înaltă densitate |
3d aoi | Plăci care necesită inspecție volumetrică, inclusiv măsurarea înălțimii; Potrivit pentru detectarea unor defecte complexe, cum ar fi cablurile ridicate și problemele de coplanaritate | Aspecte de bord cu densitate ridicată, multistrat și complexă care solicită o detectare detaliată a defectelor 3D; utilizate în sectoarele auto și electronice industriale |
Sfat: Pentru PCB-uri de înaltă densitate, multistrat sau miniaturizat, 3D AOI oferă precizia de măsurare și detectarea defectelor necesare pentru o inspecție fiabilă.
Cerințele de fiabilitate diferă în funcție de industrii și influențează direct selecția AOI. Sectoare precum automobile, aerospațiale și dispozitive medicale necesită cele mai ridicate niveluri de fiabilitate a produsului. În aceste domenii, chiar și un singur defect poate duce la reamintiri costisitoare sau probleme de siguranță. Sistemele AOI trebuie să ofere rezultate consistente și exacte de inspecție pentru a îndeplini standardele stricte de calitate.
Câțiva factori formează fiabilitatea în selecția AOI :
Factor | Explicaţie |
Tip de inspecție | Determină dacă AOI inspectează la nivel de bord, componentă sau SMT, care se potrivește cu nevoile industriei. |
Rezoluția imaginii | Rezoluția înaltă este esențială pentru detectarea defectelor minuscule comune în sectoarele de mare rentabilitate. |
Viteza de inspecție | Trebuie să se potrivească cu scala de producție; Este necesar un randament ridicat fără defecte lipsă. |
Caracteristici de automatizare | Automatizarea reduce eroarea umană, susținând o calitate constantă în industriile critice. |
Precizie și fiabilitate | Fundamental pentru îndeplinirea standardelor stricte și asigurarea consistenței de detectare a defectelor. |
Integrare cu alte sisteme | Integrarea fără probleme susține linii de producție complexe tipice în automobile/aerospațiale. |
Suport după vânzare | Sprijinul continuu asigură fiabilitatea pe termen lung în sectoarele solicitante. |
Sistemele AOI permit detectarea timpurie a erorilor, ceea ce reduce erorile de producție costisitoare și îmbunătățește fiabilitatea dispozitivelor electronice. Tehnologiile avansate AOI, inclusiv imagistica AI și 3D, se adaptează la proiectele complexe de PCB și la rate mai mici de defecte. De exemplu, echipamentele AOI pot reduce ratele de defecte de la 2% la 0,5% prin automatizarea inspecțiilor care altfel ar fi manuale și consumatoare de timp. Această îmbunătățire a detectării defectelor duce la o fiabilitate mai mare a produsului și la satisfacția clienților.
NOTĂ: Selectarea sistemului AOI potrivit pentru industrii de înaltă calitate asigură că fiecare ansamblu de placă de circuit tipărit respectă standardele de calitate mai stricte.
Bugetul rămâne o considerație esențială atunci când alegeți între sistemele AOI 2D și 3D. 2D AOI oferă o investiție inițială mai mică și costuri reduse de întreținere. Aceste sisteme se potrivesc producătorilor s-au concentrat pe producția de PCB cu volum mare, sensibilă la costuri. Acestea oferă o inspecție rapidă pentru plăci mai simple, ajutând companiile să controleze cheltuielile.
Sistemele 3D AOI necesită o investiție mai mare. Tehnologia avansată de imagistică și caracteristicile software se adaugă la costuri. Întreținerea și instruirea operatorilor cresc, de asemenea, cheltuielile. Cu toate acestea, 3D AOI oferă o valoare pe termen lung prin reducerea ratelor de defecte și îmbunătățirea fiabilității produsului. Pentru PCB -uri complexe, investiția în 3D AOI plătește adesea prin mai puține eșecuri și mai puține refacere.
Producătorii ar trebui să cântărească costul total al proprietății față de beneficiile unei precizii îmbunătățite a inspecției. Selectarea echipamentelor AOI pe baza volumului de producție, a complexității produsului și a obiectivelor de fiabilitate asigură că sistemul îndeplinește atât cerințele bugetare, cât și cerințele de calitate. Pregătirea corectă și întreținerea regulată ajută la maximizarea randamentului investițiilor.
Sfat: Pentru producătorii cu bugete limitate și plăci simple, 2D AOI oferă o soluție practică. Pentru cei care produc electronice complexe sau necesită o fiabilitate ridicată, investiția în AOI 3D poate duce la economii semnificative pe termen lung.
Selectarea unui sistem AOI nu înseamnă doar satisfacerea nevoilor de inspecție de astăzi. Producătorii trebuie să ia în considerare, de asemenea, modul în care investițiile lor vor performa pe măsură ce tehnologia și cerințele industriei evoluează. Industria electronică continuă să se îndrepte către o mai mare miniaturizare, densitate mai mare a componentelor și standarde de calitate mai stricte. Aceste tendințe împing sistemele AOI pentru a oferi inspecții mai precise, mai fiabile și bogate în date.
Sistemele 2D AOI se bazează pe compararea și contrastul imaginilor. Această abordare funcționează bine pentru plăci simple, dar se luptă cu componente complexe sau miniaturizate. Drept urmare, 2D AOI produce adesea rate de apeluri false și de evadare mai mari. Sistemele cvasi-3D sau 2.5D oferă unele îmbunătățiri, dar se confruntă totuși cu limitări similare. În schimb, adevăratele sisteme 3D AOI folosesc inspecție bazată pe măsurători. Acestea furnizează date precise despre înălțimea componentelor, volumul îmbinărilor de lipit și coplanaritatea. Acest lucru reduce apelurile false și evadarea, ajutând producătorii să optimizeze procesele și să se apropie mai mult de producția cu defecte zero. Pentru companiile care vizează o producție de înaltă calitate, investiția în AOI 3D are adesea sens, chiar și cu costuri mai mari.
Tabelul de mai jos rezumă factorii cheie care influențează deciziile AOI rezistente la viitor:
Aspect | Rezumat |
Șoferi | Miniaturizare, electronice complexe, cerere pentru produse cu zero defecte, creșterea sectoarelor auto/medicale |
Provocări | Costul inițial ridicat și complexitatea AOI 3D, Necesitatea programării specializate, actualizări în curs de desfășurare |
Oportunități | Integrare AI/ML pentru o mai bună detectare a defectelor, expansiune în ambalaje avansate, interfețe prietenoase cu utilizarea |
Tendințe viitoare | Treceți la adevărata 3D AOI, AI/ML pentru analitice predictive, inspecție inline în timp real, integrare digitală MES/ERP, concentrare a durabilității |
Tendințele pieței regionale | Asia-Pacific conduce în volum; America de Nord/Europa se concentrează pe sectoare de înaltă valoare, cu rentabilitate ridicată |
Justificarea investițiilor | 3D AOI reduce apelurile false, furnizează date fiabile, acceptă Industria 4.0, esențială pentru fabricarea premium |
Sfat: Planificarea producătorilor pentru viitor ar trebui să caute sisteme AOI care să suporte AI și învățarea automată, integrarea datelor în timp real și compatibilitatea cu sistemele de fabricație digitală.
Pe măsură ce tehnologia AOI avansează, sistemele cu software flexibil, hardware modular și suport puternic al furnizorilor se vor adapta mai ușor la noile cerințe. De asemenea, companiile ar trebui să ia în considerare ușurința actualizărilor software, capacitatea de a gestiona noi tipuri de componente și integrarea sistemului cu rețelele de date din fabrică. Alegerea unui sistem AOI pregătit pentru viitor îi ajută pe producători să rămână competitivi pe măsură ce standardele industriei și așteptările clienților să crească.
Producătorii ar trebui să selecteze 2D AOI pentru o inspecție eficientă și rentabilă a ansamblurilor PCBA simple, în timp ce 3D AOI se potrivește plăcilor complexe cu cerințe stricte de calitate . aliniate tehnologiei AOI cu nevoi de inspecție , complexitate a produsului și buget asigură rezultate optime. Companiile beneficiază de consultarea vânzătorilor AOI, efectuarea de studii și revizuirea calibrării și asistenței sistemului înainte de finalizarea deciziilor. Revizuirea Ghidului de comparație și decizie ajută la asigurarea soluției alese să corespundă cerințelor de producție în evoluție.
2D AOI inspectează plăcile folosind imagini plate dintr -un singur unghi. 3D AOI folosește mai multe unghiuri și lumină structurată pentru a măsura înălțimea și volumul, detectând defecte mai complexe.
2d AOI nu poate detecta probleme de îmbinare ascunse. Inspectează doar suprafețele vizibile. 3D AOI oferă informații de profunzime și poate identifica defecte ascunse sau volumetrice.
2d AOI funcționează cel mai bine pentru producția de mare viteză, cu volum mare. Oferă o inspecție mai rapidă și costuri mai mici. 3D AOI se potrivește linii mai lente cu plăci complexe.
Sistemele 3D AOI au nevoie de mai multă întreținere și calibrare. Camerele și software -ul lor avansat necesită actualizări periodice. Sistemele 2D AOI au o întreținere mai simplă.
AOI Systems surprinde defecte la începutul procesului. Acestea împiedică plăcile defecte să avanseze. Acest lucru reduce refacerea, scade costurile și îmbunătățește fiabilitatea generală a produsului.
Sistemele AOI hibride combină punctele forte ale inspecției 2D și 3D. Acestea oferă o acoperire flexibilă și cuprinzătoare. Producătorii cu o complexitate variată a plăcii văd adesea randamente puternice din sistemele hibride.
Operatorii au nevoie de instruire de bază pentru AOI 2D. 3D AOI și sistemele hibride necesită mai multe abilități avansate, inclusiv calibrare și utilizarea software -ului. Mulți furnizori oferă programe de instruire.
Majoritatea moderne sistemelor AOI acceptă integrarea cu software -ul MES sau ERP. Acest lucru permite schimbul de date în timp real și controlul proceselor, sprijinind inițiativele Industrie 4.0.
