| Mașină de lipire a valurilor DIP
Mașina de lipire prin val ICT W-series DIP este un sistem de lipit prin val PCB matur și de încredere pentru liniile de producție DIP și liniile de asamblare THT. Această mașină de lipit SMT DIP Wave combină tehnologia japoneză de pulverizare Kuroda, încălzirea orizontală independentă și designul inteligent de economisire a energiei pentru a oferi o umezire perfectă a componentelor prin orificiu cu o oxidare minimă. Puterea de funcționare rămâne la doar 7 kW, în timp ce protecția opțională cu azot îndeplinește cele mai înalte cerințe de calitate. După ani de funcționare cu succes în mii de fabrici din întreaga lume, a devenit prima alegere pentru clienții care construiesc linii DIP eficiente și fiabile.
| Caracteristică
Duza japoneză Kuroda cu zonă de atomizare reglabilă și filtru piramidal creează un strat de flux uniform și economic în fiecare ciclu. Debitmetrul digital și supapa de presiune stabilă reduc risipa și mențin cuptorul curat - un avantaj cheie pentru mașina de lipit prin val SMT DIP în liniile de producție DIP de volum mare.
Protecția independentă la supra-temperatură de la terți plus controlul în buclă închisă PLC+PID oferă bariere de siguranță multiple. Operatorii de monitorizare în timp real și oprire instantanee de urgență protejează și întregul sistem de lipire prin val PCB în timpul funcționării de 24 de ore.
Zonele de încălzire independente orizontale cu cale închisă a aerului cald și plăci redresoare asigură o temperatură perfect uniformă pe toată placa. Timpul de încălzire este de numai aproximativ 15 minute, iar consumul normal de energie rămâne la 7 kW - cea mai eficientă încălzire dintre mașinile de lipit cu val DIP similare.
| Lista echipamentelor liniei DIP
| Model | W4 | W3 | W2 |
| Dimensiune: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Greutate (kg) | Aproximativ 1500 kg | Aproximativ 1200 kg | Aproximativ 790 kg |
| Alimentare electrică | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Putere de pornire | 32kw | 24kw | 16kw |
| Putere de operare | 12kw | 9kw | 7kw |
| Sistem de control | PLC | ||
| Sistem de pulverizare | |||
| Metoda de transmisie | Motor pas cu pas | ||
| Presiune de pulverizare | 0,25Mpa--0,4Mpa | ||
| flux de lux | 10--100 ml/min | ||
| Diametrul de evacuare | Φ200mm | ||
| Capacitate de evacuare | 25m3/min | ||
| Sistem de preîncălzire | |||
| Mod de preîncălzire | Aer cald | ||
| Modul de control | PID + SSR | ||
| Zona de preîncălzire | 4 | 3 | 2 |
| Lungimea preîncălzirii | 1800 mm | 1600 mm | 1200 mm |
| Temp. de preîncălzire | (Temperatura camerei) -250°C | ||
| Timp de încălzire (min) | Aproximativ 15 min (setare la 150°C) | ||
| Sistem transportor | |||
| Dimensiune PCB: LxL (mm) | Min: 80x60mm; Max: 400x300mm | ||
| Viteza transportorului | 0-2000 (mm/min) | ||
| Înălțimea transportorului | 750+/-20 (mm) | ||
| Deget | Gheară cu cârlig dublu (Standard) | ||
| Controlul lățimii transportorului | Manual | ||
| Unghiul transportorului | 4 ~ 7 grade | ||
| Sistem de lipit | |||
| Stilul oală de lipit | Acționare mecanică cu motor | ||
| Material oală de lipit | Titan complet (Standard FT) | ||
| Temperatura vasului de lipit | 300 ° C. | ||
| Capacitate oală de lipit | Fara plumb 350 kg | Fara plumb 300 kg | Fara plumb 250 kg |
| Alte | |||
| Sistem de curățare a degetelor | Perie | ||
| Lista echipamentelor liniei DIP

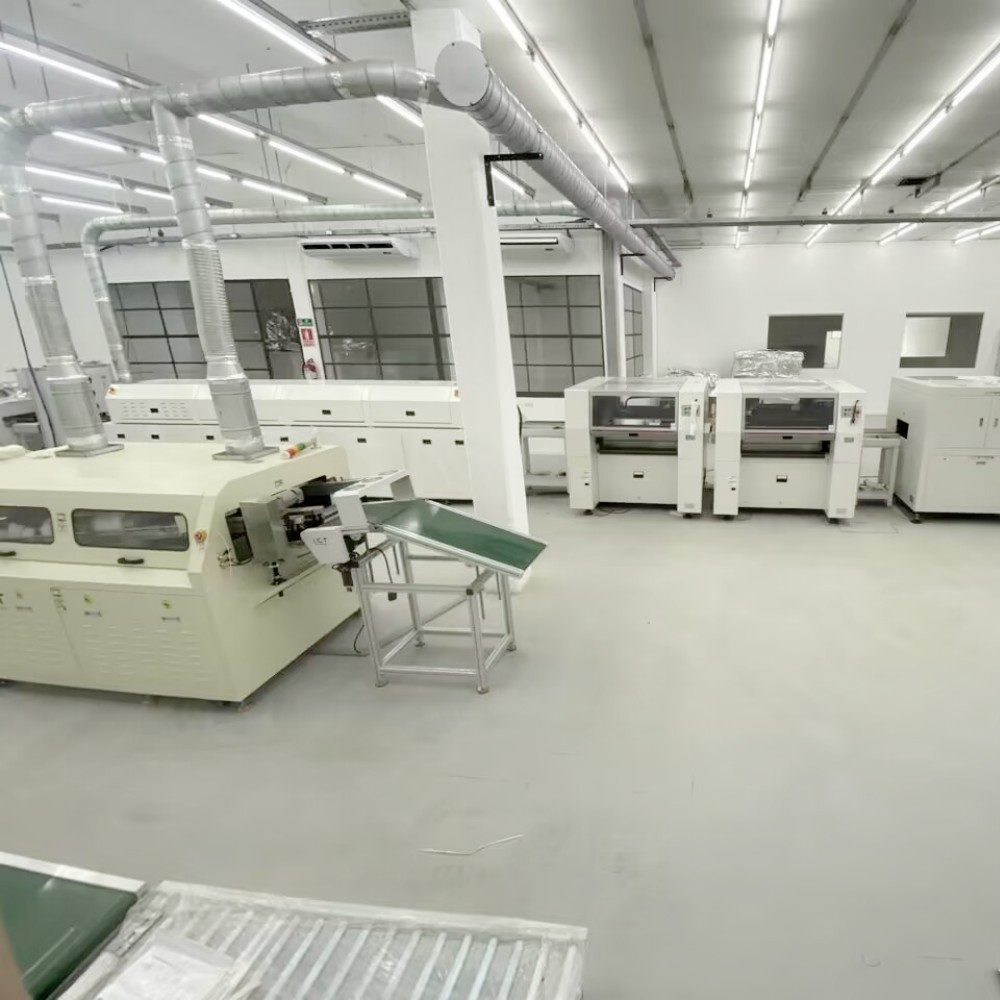

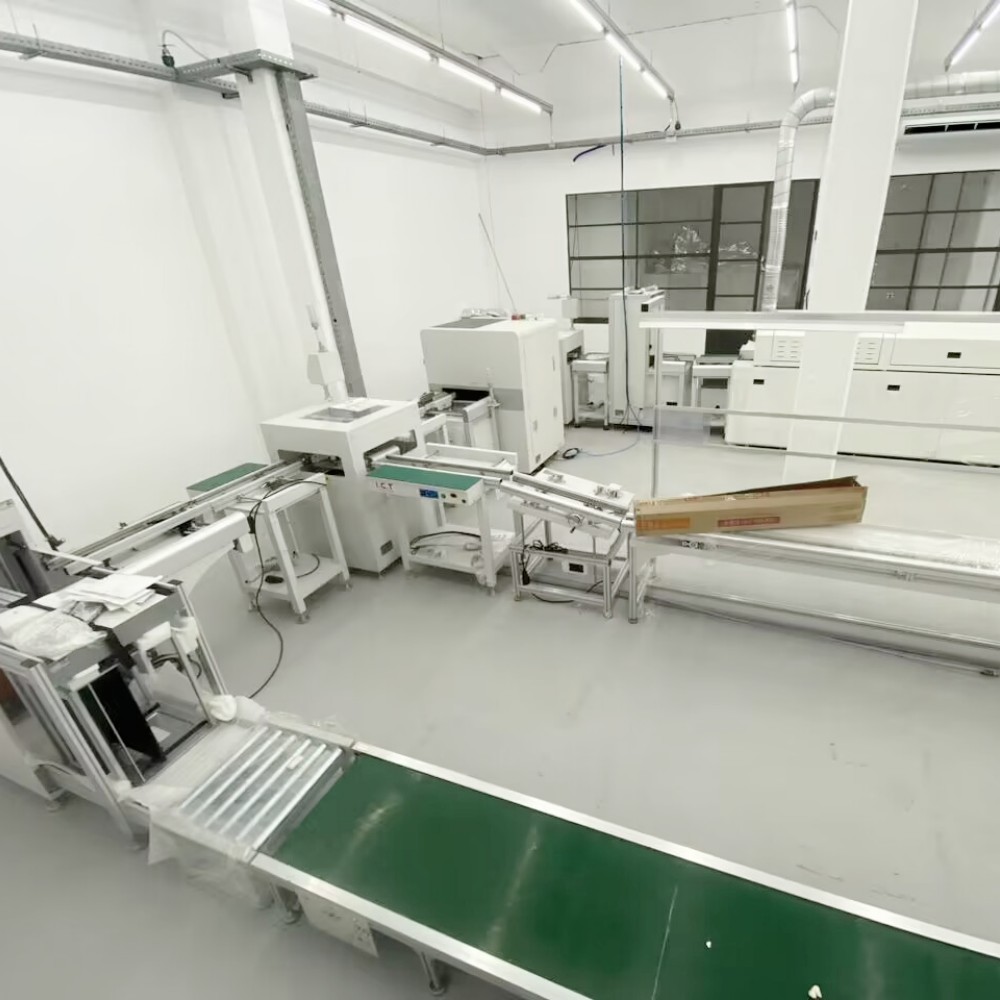

Linia noastră de producție DIP oferă instrumente avansate pentru asamblarea PCB eficientă și precisă. Linia DIP complet automatizată include o linie de inserare DIP pentru plasarea precisă a componentelor, un încărcător de val pentru intrarea lină a PCB-ului, un descărcator de val pentru o ieșire în siguranță și o linie de centură de asamblare pentru verificările finale. Această linie de producție PCB DIP de înaltă calitate asigură o funcționare stabilă, inserare THT fiabilă și asamblare eficientă din punct de vedere al costurilor, răspunzând nevoilor diverse ale industriei. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile prin gaură.
| Video cu succesul clienților

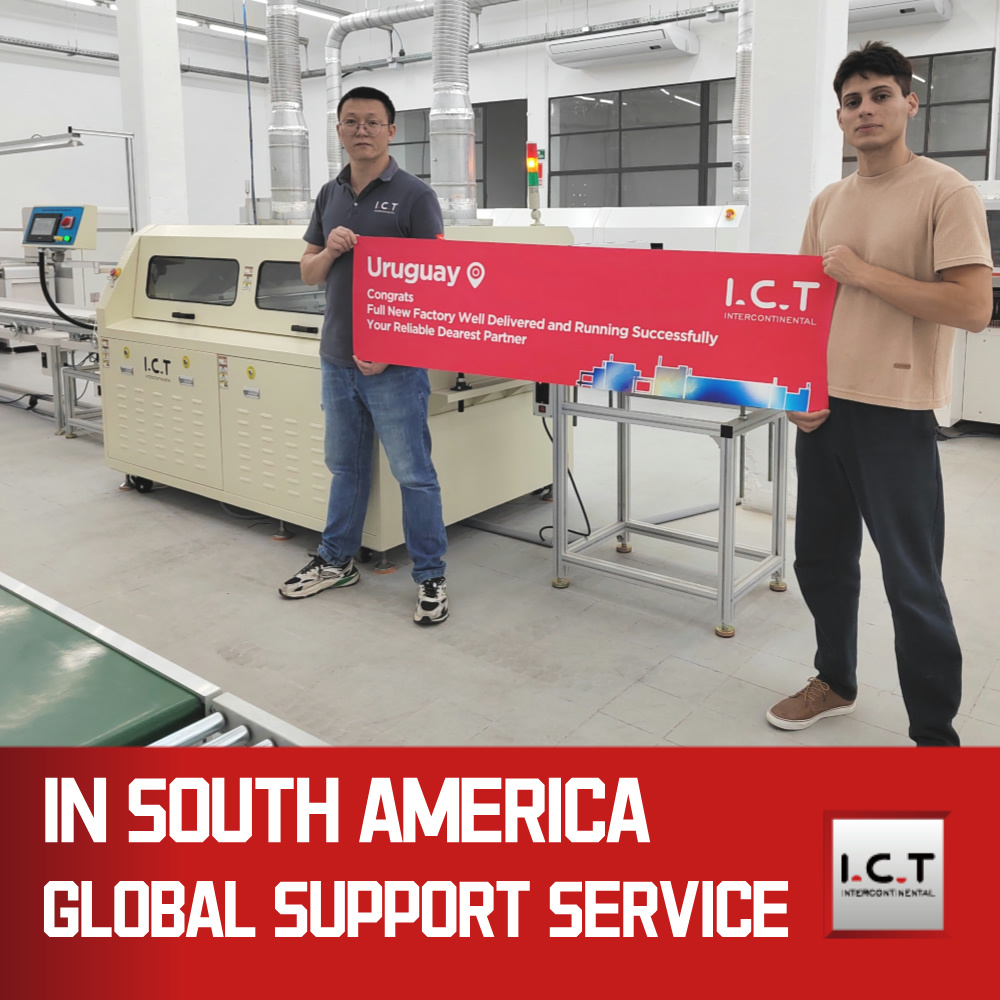

Inginerii ICT au mers în Uruguay pentru a instala și pune în funcțiune mașina de lipit prin val DIP din seria W pentru un producător de contoare inteligente. Clientul conduce o linie de producție DIP de mare volum și avea nevoie de lipire stabilă fără plumb pentru PCB-uri complexe cu piese mari. După ce echipa noastră a finalizat configurarea și instruirea operatorului, mașina a atins viteza maximă cu o putere de rulare de numai 7 kW și o calitate perfectă a îmbinării. Clientul a împărtășit un videoclip care arată mașina de lipit DIP Wave care funcționează fără probleme în linia lor de asamblare THT, lăudând costul scăzut al energiei, întreținerea ușoară și asistența post-vânzare excelentă. Acest proiect de contor inteligent din Uruguay a devenit o referință de succes pentru multe linii DIP din America Latină.
| Servicii de experti si training
ICT oferă suport complet pentru fiecare mașină de lipit DIP Wave – de la proiectarea liniilor și instalarea profesională până la instruirea detaliată a operatorului și serviciul tehnic global 7×24. Inginerii noștri cu experiență se asigură că sistemul dumneavoastră de lipire prin val PCB și întreaga linie THT obțin timp de funcționare și performanță maxime.
| Lauda clientului
Clienții din întreaga lume laudă mașina noastră de lipit DIP Wave pentru stabilitatea sa excelentă, costul de funcționare extrem de scăzut și rezultatele curate ale lipirii pe plăci complexe. Ei apreciază în special răspunsul rapid la nivel global, ambalarea robustă pentru export și valoarea remarcabilă printre mașinile de lipit SMT DIP Wave similare.
| Certificari de calitate
Fiecare mașină de lipit ICT DIP Wave deține certificări CE, CCC, UL, RoHS și ISO9001 plus mai multe brevete de invenție, satisfăcând pe deplin cele mai stricte standarde internaționale de siguranță și mediu pentru liniile moderne de producție DIP.
| Despre Compania și Fabrica TIC
ICT este un furnizor profesionist de soluții unice pentru liniile de producție SMT și DIP, cu o experiență de peste 25 de ani. Fabrica noastră de 12.000㎡ din Dongguan are 89 de angajați, inclusiv 20 de ingineri. Proiectăm și fabricăm toate echipamentele de bază în interior și servim peste 1600 de clienți din 72 de țări. Managementul strict al calității și inovația continuă ne fac partenerul cel mai de încredere pentru sistemul de lipire prin val PCB de înaltă performanță din întreaga lume.
