YSM10
Yamaha
| Cantitate: | |
|---|---|

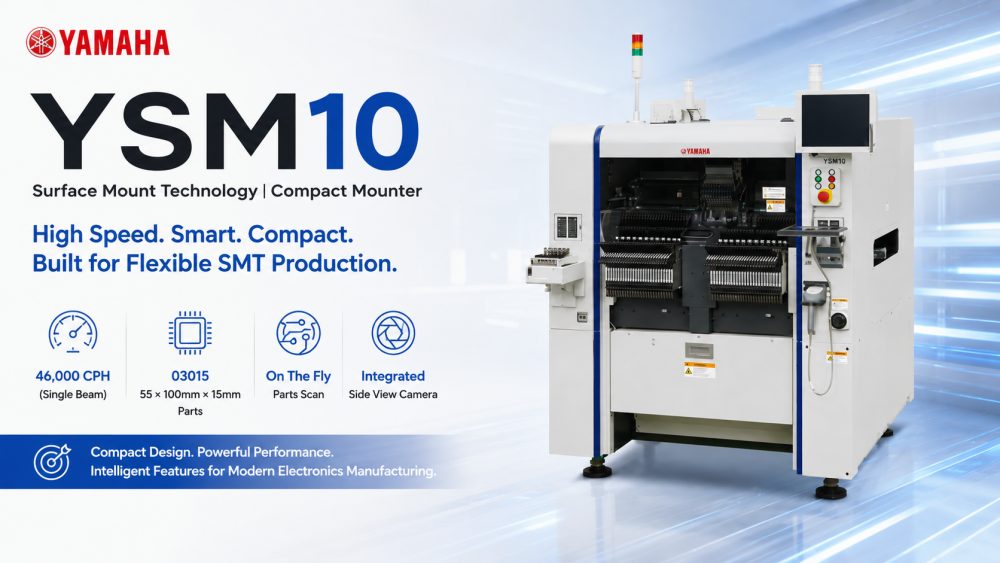

| Montator SMT compact de mare viteză
YSM10 de la Yamaha combină viteza, acuratețea și compactitatea într-o singură soluție SMT pick-and-place. Proiectat pentru PCB-uri de dimensiuni mici până la medii, se ocupă eficient de componente, de la cipuri 0201 la piese mai mari. Mașina oferă configurații flexibile cu mai multe capete și sisteme de viziune integrate, asigurând o productivitate ridicată cu timp de configurare minim. YSM10 este ideal pentru fabricile care au nevoie de asamblare SMT fiabilă fără a ocupa spațiu mare de producție.
| Caracteristicile produsului
Montare una câte una de mare viteză
Capetele cu fascicul unic ale YSM10 aleg și plasează componente la viteză mare, atingând până la 46.000 CPH în condiții optime. Acționarea sa rotativă asigură o precizie constantă, reducând în același timp timpul de nefuncționare în timpul schimbării duzei.
Cameră de vedere laterală integrată
Echipată cu o cameră de vedere laterală integrată, YSM10 detectează automat înălțimile și pozițiile pieselor, asigurând o plasare precisă. Camera acceptă inspecția din mers a componentelor pentru asamblare de înaltă calitate.
Alimentator cu încărcare superioară
Inovația alimentatorului cu încărcare superioară elimină timpul de nefuncționare pentru reumplerea alimentatorului. Operatorii pot încărca rapid componente fără a întrerupe producția, îmbunătățind eficiența generală a liniei.
| Caietul de sarcini
| Model | YSM10 | |
| PCB aplicabil | L 510 x l 460 mm - L 50 x l 50 mm * Consultați-ne pentru dimensiunile plăcilor care depășesc dimensiunile L510 | |
| Capacitate de montare | Cap HM (10 duze) Spec. | Cap HM5 (5 duze) Spec. |
| 46.000 CPH (condițiile optime ale companiei) | 31.000 CPH (condițiile optime ale companiei) | |
| Componente aplicabile | 03015-W 55 x L 100 mm (recunoaștere împărțită pentru peste 45 mm), H: 15 mm sau mai puțin * Cerință pentru mai multe camere (opțional) pentru componente cu înălțime de peste 6,5 mm sau cu dimensiunea pătrată de peste 12 mm | |
| Precizia montajului | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Numărul de tipuri de componente | Placă de fixare: Max 96 tipuri (conversie alimentator cu bandă cu lățime 8 mm) Tavă: 15 tipuri (echipament sATS 15, Max, JEDEC) | |
| Alimentare electrică | AC trifazat 200/208/220/240/380/400/416 V ±10% 50/60 Hz | |
| Sursa de alimentare cu aer | 0,45 MPa sau mai mult, stare curată și uscată | |
| Dimensiunea exterioară | L 1.254 x l 1.440 x H 1.445 mm (excluzând proeminențele) | |
| Greutate | 1.270 kg | |
* Specificațiile și aspectul pot fi modificate fără notificare prealabilă.
* Contactați ICT pentru mai multe detalii.
