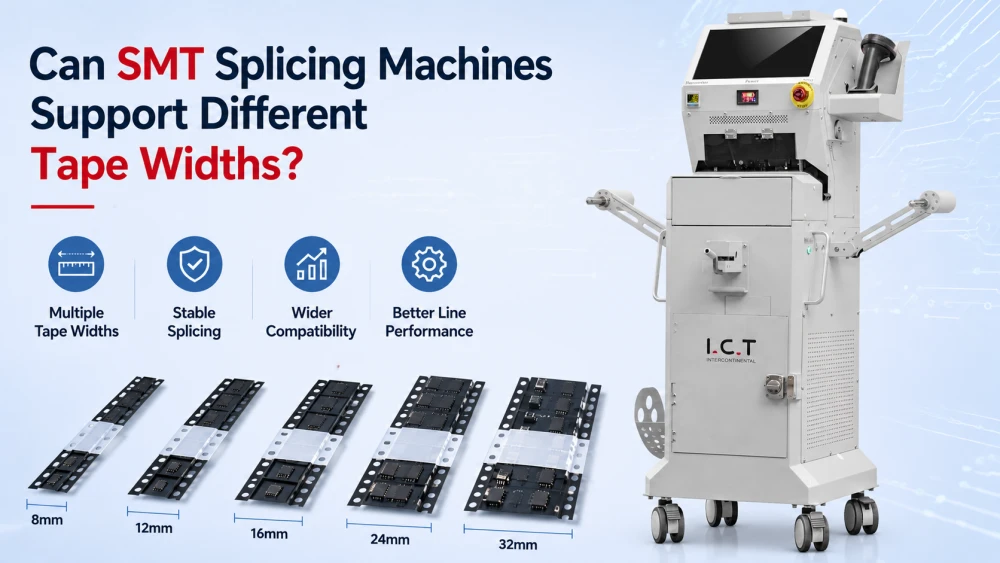

Da, mașinile de îmbinare SMT pot suporta diferite lățimi de bandă, dar nu fiecare mașină acceptă aceeași gamă sau o face la fel de bine. Compatibilitatea lățimii benzii depinde de structura de poziționare a mașinii, metoda de aliniere, interfața de alimentare și stabilitatea îmbinării în sine. Dacă mașina este proiectată pentru o singură gamă îngustă de benzi, poate funcționa bine într-un proces limitat, dar nu poate susține nevoi mai largi de producție.
Pentru fabricile care se ocupă de multe tipuri de componente, este important să înțelegeți compatibilitatea lățimii benzii mașinii de îmbinare SMT înainte de a cumpăra echipament. O mașină care se potrivește doar cu o parte a gamei dvs. de materiale poate crea întârzieri de schimbare, probleme de alimentare și lucru manual inutil. În schimb, o mașină cu suport de bandă mai larg poate fi potrivită pentru mai multe poziții de alimentare, mai multe tipuri de componente și mai multe scenarii de producție.
Acest ghid explică modul în care diferitele lățimi ale benzii afectează îmbinarea, ce înseamnă compatibilitatea în practică și cum să decideți dacă o mașină poate suporta materialele utilizate pe linia dvs. De asemenea, arată cum alegerea lățimii benzii poate afecta stabilitatea alimentatorului și performanța în aval la etapa mașinii de preluare și plasare .

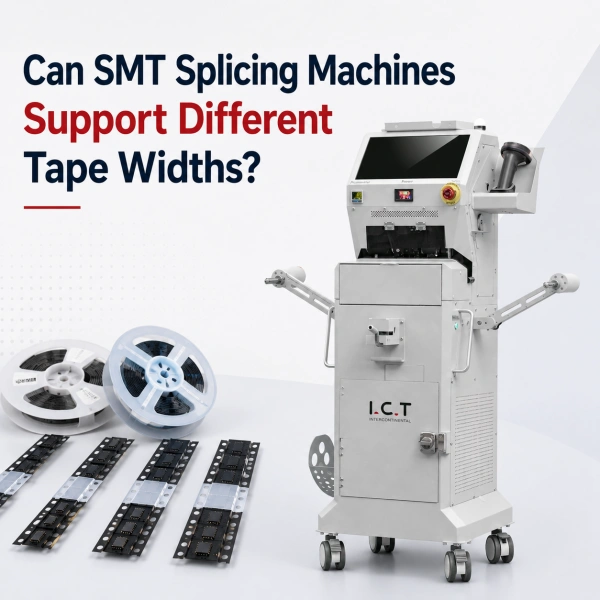

Răspunsul scurt este da, o mașină de îmbinare SMT poate suporta diferite lățimi de bandă. Răspunsul mai util este că poate suporta doar lățimile care se potrivesc designului său fizic și metodei de lucru. Suportul pentru lățime nu este nelimitat. Fiecare mașină de îmbinare are o gamă de compatibilitate, iar mașina ar trebui să fie potrivită cu dimensiunile bobinei utilizate în producția reală.
Unele mașini sunt construite pentru benzi înguste obișnuite. Altele acceptă o gamă mai largă și sunt concepute pentru a gestiona linii de producție mai flexibile. Dacă fabrica dumneavoastră se ocupă de multe familii de componente, suportul pentru lățimea benzii ar trebui să fie unul dintre primele lucruri verificate în timpul evaluării echipamentelor.
Mulți cumpărători se uită doar la lățimea maximă enumerată în broșură. Acest număr contează, dar nu spune toată povestea. O mașină poate enumera suportul pentru mai multe lățimi de bandă, dar totuși funcționează mai bine pe anumite lățimi decât altele. Adevăratul test este dacă poate îmbina în mod curat benzile, le poate alinia cu precizie și permite alimentatorului să le miște fără probleme după aceea.
Cu alte cuvinte, suportul pe lățime nu se referă doar la fixarea fizică a benzii. Este, de asemenea, despre dacă mașina poate produce o îmbinare stabilă care să supraviețuiască condițiilor reale de producție.
Benzile înguste sunt de obicei mai sensibile la aliniere și calitatea îmbinării. Benzile mai late pot fi mai ușor de ținut în poziție, dar pot crea mai multă suprafață, mai multă rigiditate sau mai multă presiune la punctul de îmbinare. Din acest motiv, mașina trebuie să se potrivească cu comportamentul benzii, nu numai cu numărul lățimii benzii.
Acesta este motivul pentru care o mașină care se ocupă foarte bine de o lățime a benzii poate avea nevoie de accesorii sau setări diferite pentru o altă lățime. O bună compatibilitate înseamnă că mașina rămâne fiabilă pe lățimile care contează cel mai mult în fluxul dumneavoastră de producție.

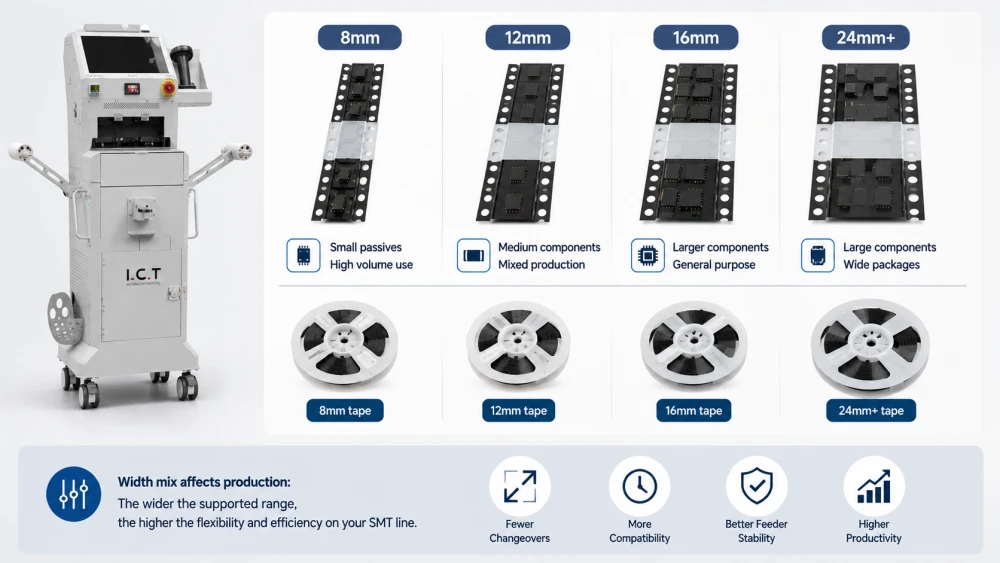

Pentru a aprecia compatibilitatea corect, trebuie să știți ce lățimi sunt de fapt comune în producția SMT. Majoritatea fabricilor nu folosesc doar o lățime de bandă. Acestea folosesc mai multe lățimi pentru diferite tipuri de componente, poziții de alimentare și familii de produse.
De aceea, o revizuire reală a suportului pentru lățimea benzii pentru componente ar trebui să înceapă cu lista de materiale, nu cu broșura mașinii. Odată ce vă cunoașteți lățimile obișnuite, le puteți compara cu intervalul și comportamentul alimentatorului.
8 mm este una dintre cele mai utilizate lățimi în SMT, deoarece multe componente mici pasive sunt ambalate în bandă de transport îngustă. Această lățime apare adesea pe liniile de mare volum și poate fi una dintre rolele cel mai frecvent schimbate în producție.
Dacă fabrica dvs. folosește multe role de 8 mm, mașina de îmbinare ar trebui să suporte o aliniere stabilă la această lățime îngustă. Micile abateri pot conta mai mult aici, deoarece banda este compactă, iar buzunarele sunt mai apropiate.
Benzile de 12 mm și 16 mm sunt comune pentru componentele de dimensiuni medii și cerințele de producție mixte. Aceste lățimi sunt adesea folosite în cazul în care pachetul de componente este mai mare decât o simplă piesă pasivă, dar încă nu este suficient de mare pentru a necesita o bandă de transport lată.
Aceste lățimi pot fi mai îngăduitoare decât 8 mm în unele situații, dar totuși necesită o îmbinare precisă. Dacă îmbinarea este decalată sau neuniformă, mișcarea alimentatorului poate deveni în continuare instabilă.
Benzile mai late sunt utilizate de obicei pentru componente mai mari sau formate de ambalare care au nevoie de mai mult spațiu. Avantajul este că banda poate fi mai ușor de manevrat fizic, dar îmbinarea poate avea nevoie de o mașină cu un suport mai puternic sau un control mai bun al alinierii.
Benzile mai late pot introduce, de asemenea, mai multă rigiditate în apropierea îmbinării. Aceasta înseamnă că mașina nu trebuie doar să țină banda, ci și să mențină îmbinarea suficient de plată pentru a trece curat prin calea de alimentare.
Dacă linia dvs. folosește doar una sau două lățimi, compatibilitatea este mai ușor de definit. Dacă utilizați mai multe lățimi, mașina de îmbinare trebuie să suporte o gamă mai largă, fără a forța operatorul să ajusteze configurația prea des. În această situație, flexibilitatea lățimii devine o parte a productivității, nu doar o parte a specificațiilor echipamentelor.
Pentru o explicație mai detaliată a structurii mașinii și a logicii de lucru, puteți citi și cum funcționează o mașină de îmbinare SMT.
Compatibilitatea mașinii de îmbinare SMT depinde de mai mult decât eticheta cu lățimea benzii. Mai multe caracteristici de design determină dacă banda poate fi ținută, aliniată, îmbinată și alimentată cu succes. Dacă oricare dintre aceste piese nu este potrivită, mașina poate avea probleme chiar dacă lățimea benzii se află din punct de vedere tehnic în intervalul enumerat.
Aparatul trebuie să plaseze benzile vechi și cele noi într-o poziție constantă. Dacă poziționarea este dezactivată, îmbinarea poate fi înclinată sau decalată. Acest lucru este deosebit de important pentru benzile înguste, unde chiar și o mică nealiniere poate crea probleme de alimentare.
Precizia bună de poziționare ajută mașina să susțină o gamă mai largă de lățime, deoarece fiecare bandă intră în zona de îmbinare într-un mod controlat.
Dispozitivul ține banda în timpul îmbinării. Este posibil ca un dispozitiv de fixare proiectat pentru bandă îngustă să nu stabilizeze corect o bobină mai lată, iar un dispozitiv de fixare proiectat pentru bandă mai lată poate să nu ghideze curat pe una îngustă. Acesta este motivul pentru care dispozitivul este unul dintre cele mai importante puncte de compatibilitate fizică.
Când evaluați mașinile, întrebați dacă dispozitivul este reglabil, dedicat sau cu dimensiuni multiple. Răspunsul ajută la dezvăluirea dacă mașina poate gestiona mixul dvs. de producție real.
Contează și metoda de îmbinare. Unele metode sunt mai bune pentru a menține banda plată, în timp ce altele pot introduce grosime sau rigiditate. Dacă metoda creează o îmbinare voluminoasă, aceasta poate fi acceptabilă pe o lățime a benzii, dar problematică pe alta.
Compatibilitatea este cea mai puternică atunci când metoda de îmbinare menține îmbinarea plată și stabilă pe toată gama de lățime utilizată în producție.
O îmbinare are succes numai dacă trece curat de alimentator. Aceasta înseamnă că și interfața de alimentare face parte din compatibilitatea cu lățimea. Dacă o mașină unește banda, dar alimentatorul nu poate accepta îmbinarea rezultată fără probleme, cererea de compatibilitate este incompletă.
Acesta este motivul pentru care suportul pentru lățime ar trebui să fie întotdeauna revizuit împreună cu comportamentul alimentatorului, mai ales atunci când linia de producție folosește un sistem de plasare rapidă.

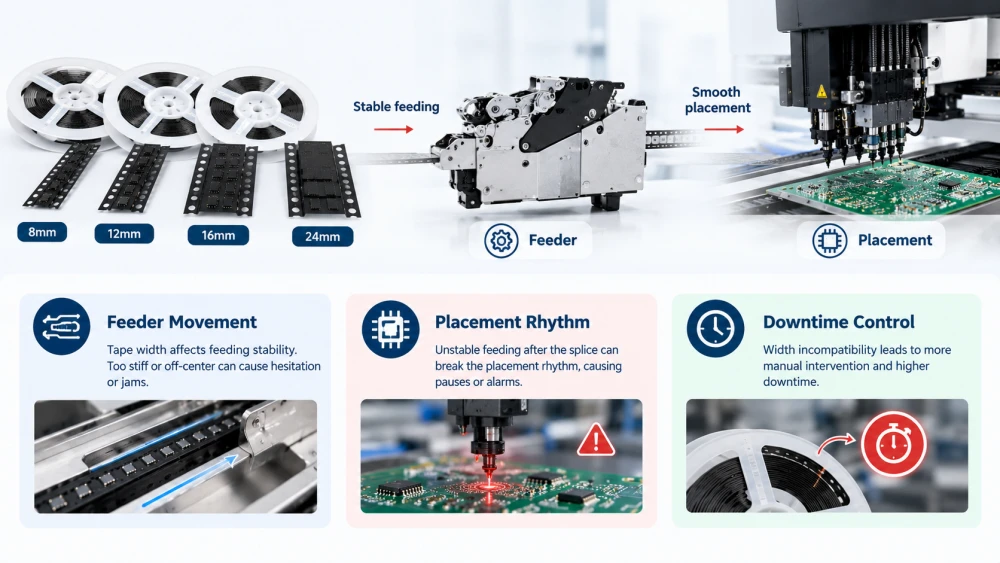

Lățimea benzii are un impact direct asupra comportamentului alimentatorului. Benzile înguste pot fi mai sensibile la aliniere, în timp ce benzile mai largi pot crea mai multă rezistență fizică la punctul de îmbinare. În ambele cazuri, alimentatorul se așteaptă la o mișcare previzibilă și o geometrie stabilă a articulației.
De aceea, compatibilitatea cu lățimea benzii nu este doar o întrebare de îmbinare. Este, de asemenea, o problemă de stabilitate a producției care afectează întreaga linie de la alimentator la capul de plasare.
Alimentatorul avansează banda într-o mișcare controlată. Dacă îmbinarea este prea rigidă pentru lățimea utilizată, alimentatorul poate ezita sau crea un mic blocaj. Dacă îmbinarea este decentrată, banda poate rătăci pe cale.
Aceste probleme apar adesea după finalizarea îmbinării, motiv pentru care mașina trebuie testată în condiții reale de alimentare. Pentru comportamentul asociat al alimentatorului, consultați acest articol despre calitatea îmbinării și fiabilitatea alimentatorului.
Mașina de pick and place depinde de alimentator pentru a prezenta componentele la timp. Dacă lățimea benzii creează o alimentare instabilă după îmbinare, ritmul de plasare se poate deteriora. Rezultatul poate fi o pauză, alarmă sau debit redus.
Deci, atunci când întrebați dacă o mașină de îmbinare acceptă diferite lățimi de bandă, întrebarea practică este într-adevăr dacă acceptă o plasare stabilă după îmbinare.
Incompatibilitatea lățimii poate crea intervenții manuale repetate. Dacă operatorii trebuie să resetați alimentatorul, să reunească banda sau să se recupereze dintr-un blocaj, timpul de nefuncționare crește rapid. Acest lucru este mai ales dureros pe liniile cu schimbări frecvente de role.
Pentru o privire mai amplă asupra impactului timpului de funcționare, citiți acest articol despre modul în care îmbinarea acceptă funcționarea continuă a liniei.
Cel mai bun mod de a verifica compatibilitatea este să comparați mașina cu lățimile pe care le utilizați efectiv, apoi să testați rezultatul într-un context real de producție. Afirmațiile din broșură sunt utile, dar testarea producției oferă răspunsul real.
O revizuire bună a compatibilității cu lățimea benzii pentru mașina de îmbinare SMT ar trebui să includă materialele actuale, materialele viitoare așteptate și tipurile de alimentare utilizate pe linie.
Listați fiecare lățime de bandă utilizată în prezent pe linie. Includeți cele mai comune lățimi, cele mai puțin obișnuite lățimi și orice lățimi speciale care apar numai în anumite produse. Acest lucru vă oferă o țintă realistă de compatibilitate.
Fără acest inventar, este ușor să cumpărați o mașină care acoperă o lățime frecventă, dar ratează o carcasă de margine importantă.
Folosiți rolele reale, benzile de transport și alimentatoarele din producție atunci când este posibil. Este posibil ca materialul eșantion să nu dezvăluie același comportament ca materialul de producție real, mai ales dacă furnizorii dvs. utilizează o rigiditate a benzii sau o calitate a marginilor ușor diferite.
Testarea rolelor reale vă oferă un răspuns mai demn de încredere despre dacă aparatul vă poate susține gama în mod fiabil.
Nu opriți testul în momentul în care banda este conectată. Urmăriți cum se mișcă îmbinarea prin alimentator. Verificați dacă rămâne centrat, trece fără probleme și continuă să hrănească fără alarme sau ezitare.
Acest pas este important deoarece valoarea reală a suportului pentru lățimea benzii nu este capacitatea de a îmbina banda. Este capacitatea de a menține materialul în mișcare după aceea.
Dacă mașina necesită multe modificări ale setărilor între lățimi, linia poate pierde timp chiar dacă lățimile sunt acceptate din punct de vedere tehnic. Întreabă cât de repede pot comuta operatorii între lățimi și dacă procesul rămâne stabil pe toată gama.
Cea mai bună mașină este cea care acceptă mai multe lățimi fără a crea o complexitate inutilă în timpul schimbării zilnice.

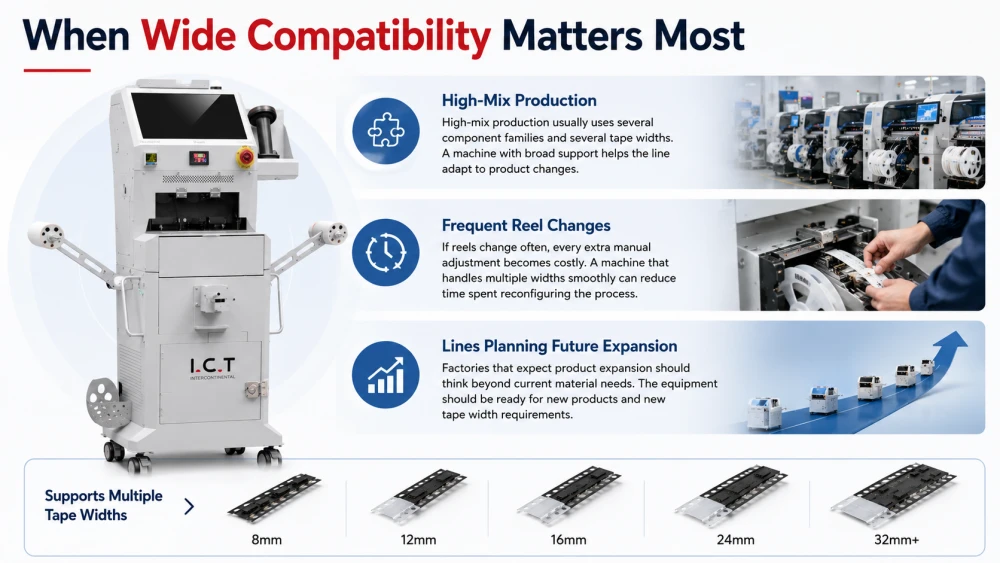

Unele fabrici au nevoie de compatibilitate cu lățimea largă mai mult decât altele. Cu cât mixul dvs. de producție se schimbă mai mult, cu atât o mașină de îmbinare flexibilă devine mai valoroasă. Într-o linie stabilă de un singur produs, o gamă restrânsă de suport poate fi suficientă. Într-o linie de produse mixte, flexibilitatea poate economisi timp și poate reduce erorile de configurare.
Producția cu amestec ridicat utilizează de obicei mai multe familii de componente și mai multe lățimi de bandă. O mașină cu suport larg ajută linia să se adapteze la schimbările de produs fără a necesita unelte separate pentru fiecare lățime.
Dacă mulinetele se schimbă des, fiecare reglare manuală suplimentară devine costisitoare. O mașină care gestionează mai multe lățimi fără probleme poate reduce timpul petrecut pentru reconfigurarea procesului.
Fabricile care se așteaptă la extinderea produselor ar trebui să gândească dincolo de nevoile actuale de materiale. Dacă este posibil ca noile produse să introducă benzi mai largi sau mai înguste, echipamentul ar trebui să le poată manipula fără o schimbare majoră.
Pentru a alege echipamentul în acest context, acest ghid despre cum să alegeți o mașină de îmbinare SMT este o referință utilă.
Mulți cumpărători fac aceleași erori atunci când evaluează compatibilitatea cu lățimea benzii. Aceste greșeli sunt evitabile, dar ele apar adesea atunci când mașina este selectată prea repede sau fără testarea reală a materialelor.
Numărul maxim de lățime nu este suficient. O mașină poate accepta din punct de vedere tehnic o bandă largă, dar nu o susține bine în timpul alimentării sau îmbinării. Întrebați întotdeauna cum funcționează mașina pe lățimile specifice pe care le utilizați de fapt.
Unele mașini par compatibile la stația de îmbinare, dar creează probleme mai târziu în alimentator. Verificați întotdeauna traseul complet de la îmbinarea benzii la mișcarea alimentatorului până la pregătirea pentru plasare.
Testarea doar cu o singură lățime sau o bobină de probă poate ascunde problemele de compatibilitate. Mașina trebuie verificată cu mai multe lățimi și cu mai multe condiții de bobine înainte de aprobarea finală.
Dacă suportarea mai multor lățimi necesită prea multe ajustări manuale, este posibil ca mașina să nu fie practică pentru utilizarea zilnică. Compatibilitatea ar trebui să reducă sarcina, nu să adauge noi pași fluxului de lucru al operatorului.
Da, mașinile de îmbinare SMT pot suporta diferite lățimi de bandă, dar numai în intervalul lor de proiectare și capacitatea de proces. Întrebarea reală nu este dacă o mașină poate uni, teoretic, două benzi de lățimi diferite. Întrebarea reală este dacă poate face acest lucru în mod fiabil, repetabil și fără a crea probleme de alimentare în aval.
Când evaluați compatibilitatea cu lățimea benzii, verificați lățimile reale utilizate în fabrica dvs., testați mașina cu role reale și observați cum se mișcă îmbinarea prin alimentator. O mașină bună ar trebui să suporte o aliniere stabilă, îmbinări curate și alimentare lină pe lățimile care contează cel mai mult.
Dacă linia dvs. de producție se ocupă de multe familii de componente, suportul cu lățime largă poate îmbunătăți eficiența trecerii și poate proteja timpul de funcționare a plasării. Dacă linia dvs. folosește un interval mai restrâns, mașina ar trebui totuși validată cu atenție, astfel încât să nu creeze probleme ascunse. Pentru un context mai larg de planificare, citiți ghidul de îmbinare și schimbare a materialului SMT.
Da, mașinile de îmbinare SMT pot suporta diferite lățimi de bandă dacă mașina este proiectată pentru acea gamă. Cheia nu este doar dacă banda se potrivește, ci și dacă mașina poate alinia, uni și alimenta banda fără probleme. Verificați întotdeauna intervalul de lățime reală și testați-vă rolele reale înainte de a cumpăra.
Cele mai comune lățimi ale benzilor SMT sunt 8 mm, 12 mm, 16 mm și 24 mm. Unele linii folosesc, de asemenea, formate speciale mai largi pentru componente mai mari. Amestecul exact depinde de familia de produse, configurația alimentatorului și volumul de producție. Mașina dvs. ar trebui să se potrivească cu lățimile utilizate cel mai des pe linia dvs.
Da, lățimea benzii poate afecta performanța alimentatorului după îmbinare. Benzile înguste pot fi mai sensibile la aliniere, în timp ce benzile mai largi pot crea mai multă rigiditate sau rezistență la îmbinare. Îmbinarea trebuie să rămână plată și centrată, astfel încât alimentatorul să o poată muta fără a se bloca sau a pierde poziția.
Verificați inventarul actual de lățime a benzii, confirmați intervalul acceptat de mașină și testați rolele reale prin alimentatorul real. Nu vă bazați doar pe lățimea maximă afișată în broșură. Aparatul ar trebui să demonstreze că poate îmbina și alimenta benzile fără probleme în condiții reale de producție.
Nu întotdeauna. O gamă mai largă de compatibilitate este utilă dacă mixul dvs. de producție se schimbă des sau plănuiți extinderea viitoare. Dar dacă linia dvs. folosește doar una sau două lățimi, o mașină mai simplă poate fi suficientă. Cea mai bună alegere este cea care se potrivește amestecului dvs. real de materiale și fluxului de lucru zilnic.
