ICT-SS530
I.C.T
| Cantitate: | |
|---|---|

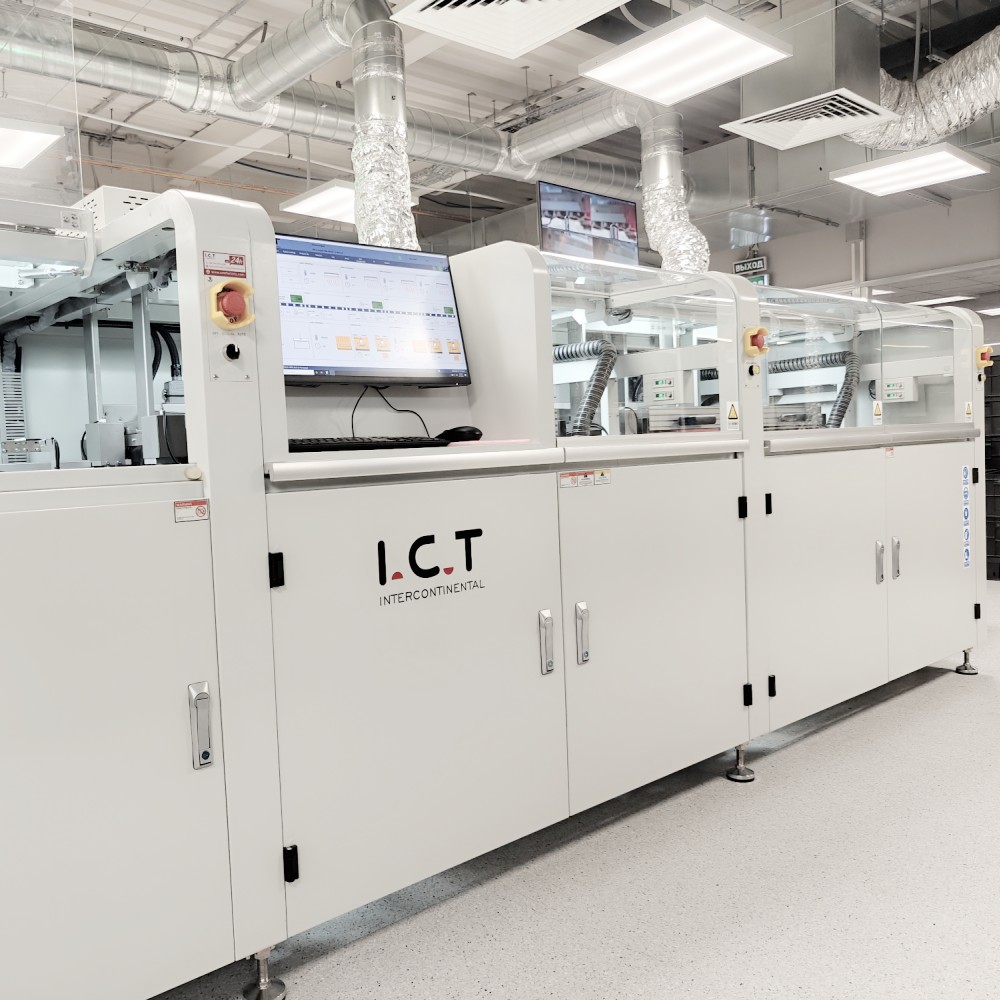

| Mașină de lipit cu undă selectivă în linie SS530
Mașina de lipit cu undă selectivă în linie SS530/550, realizată de ICT în China, este o alegere de top pentru lipirea eficientă prin orificii prin găuri pe PCB. Proiectat pentru producția de volum mare, menține PCB-urile stabile în timp ce mișcă platforma de pulverizare și lipire, asigurând precizie pentru industrii precum cea auto și sursa de alimentare. Controlul complet al computerului vă permite să setați și să salvați traseele, temperaturile și detaliile fluxului, oferind o trasabilitate excelentă. Sistemul său modular SMEMA se potrivește oricărei linii, cu calibrare automată a undei și aliniere CCD menținând calitatea ridicată. Fiind un sistem compact de lipire cu undă selectivă în linie, economisește spațiu, oferind în același timp performanțe de încredere. Experiența de 26 de ani a ICT îl fac o soluție globală de încredere.
| Lista echipamentelor liniei DIP

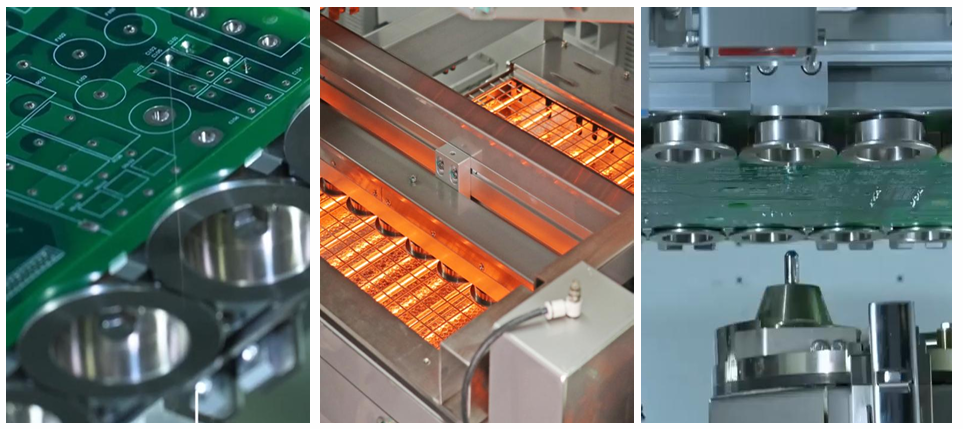

Mașina de lipit cu undă selectivă PCB are un sistem de flux inteligent pentru o aplicare perfectă. Utilizează o supapă germană de puls de înaltă frecvență pentru a pulveriza puncte minuscule de flux cu conținut de solide sub 10%, reducând deșeurile. O tavă prinde reziduurile pentru o curățare ușoară, iar duza de pe o platformă XY atinge o precizie de 0,02 mm. Rezervoarele sub presiune mențin fluxul constant, cu piesele SMC japoneze care asigură o funcționare lină. Indicatoarele vizuale din față simplifică verificările, făcându-l ideal pentru liniile aglomerate care au nevoie de rezultate curate și consistente.
Sistemul de preîncălzire din această mașină de lipit cu undă selectivă în linie pregătește eficient plăcile. Include încălzire IR inferioară reglabilă și aer cald superior pentru o căldură uniformă pe o zonă largă, atingând 150°C în aproximativ 15 minute. Bumbacul de înaltă temperatură se încălzește, folosind piese de marcă de top pentru stabilitate. Designul plug-in-ului nu necesită instrumente pentru întreținere, minimizând timpul de nefuncționare. Această configurație asigură îmbinări puternice și reduce erorile, perfecte pentru producția de mare viteză.
Sistemul de lipit strălucește cu tehnologia avansată în mașina de lipit cu undă selectivă în linie. O pompă suedeză PRECIMETER menține unda de lipire stabilă, cu software care controlează temperaturile și debitul de N2. Oala din oțel inoxidabil cu acoperire anticoroziune (sau opțiune de titan) se încălzește rapid cu fontă, în timp ce N2 reduce reziduurile pentru îmbinări curate. Se ocupă de componente dure, cum ar fi echipamentul militar, oferind suduri de înaltă fiabilitate de fiecare dată.
Sistemul de transmisie asigură un flux fluid al PCB în acest sistem compact de lipit cu undă selectivă în linie. Construit cu profile și role robuste, suportă încărcături de până la 20 kg cu cleme laterale și superioare. Motoarele japoneze îl conduc la o înălțime de 900 mm, potrivind liniile SMEMA cu zero coliziuni. Schimburile online mențin producția în mișcare, făcându-l o potrivire flexibilă pentru amenajările strânse din fabrică.
Controlul este solid în mașina de lipit cu undă selectivă PCB cu un sistem PLC Keyence care îndeplinește standardele CE și Industry 4.0. Piesele globale și cablurile Cat-6 asigură o comunicare rapidă și stabilă, sporind capacitatea după cum este necesar. Urmărește datele pentru fiecare rulare, ajutând la identificarea problemelor din timp. Această configurație funcționează fără probleme, susținând cerințele moderne de producție.
Sistemul de operare face ca această mașină de lipit cu undă selectivă în linie să fie ușor de utilizat. Programarea CCD ghidată accelerează configurarea, cu modul imagine pentru verificări de coordonate și monitorizare în timp real cu un singur clic. Alegeți chineză, engleză sau alte limbi și conectați-vă la MES pentru actualizări WiFi. Datele urmăresc fiecare punct de lipit, reducând timpul de instruire pentru noii utilizatori din magazinele cu ritm rapid.
| Caietul de sarcini
| Mașină de lipire a undelor selective on-line | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modular on-line | Pulverizare + preîncălzire și lipire | Pulverizare + Preîncălzire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire + Lipire |
| Sistem de lipit | ||||
| Cantitatea duzei | 1 | 1 | 2 | 3 |
| Cantitatea oală de lipit | 1 set | 1 set | 2 set | 3 set |
| Oală dublă (opțiune) | N / A | Opţiune | Opţiune | Opţiune |
| Putere de lipit | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistemul de flux | ||||
| Rezervor de depozitare a fluxului | 1L | 1L | 2L | 2L |
| Suport de flux | Alarmă de flux, automată | |||
| Duză de pulverizare | Supapă cu jet din Germania (pulverizare la punct și linie) 1 set | |||
| Dimensiunea duzei de pulverizare | 130um (opțiune 180um, 210um) | |||
| Viteza de pulverizare | 0 ~ 20mm/s | |||
| Viteza de mișcare a duzei de pulverizare | 0 ~ 400mm/s | |||
| Sistem de preîncălzire | ||||
| Mod de preîncălzire | Aer cald și IR | Aer cald și IR | Aer cald și IR | Aer cald și IR |
| Zona de preîncălzire | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de preîncălzire | Aer cald de sus: 2, IR de jos: 1 | |||
| Putere de preîncălzire inferioară | Max.12kw | |||
| Putere de preîncălzire superioară | Max.6kw | |||
| Timp de încălzire | Aproximativ 15 min (setare la 150℃) | |||
| Modul de control | PC+PLC | |||
| Sistem de transport | ||||
| Dimensiune PCB (cu dispozitiv) | 120*60~500*500mm | |||
| Înlocuire PCB | Online | |||
| Clearance superioare PCB | 120 mm | |||
| Înălțimea transportului | 900 ± 20mm | |||
| Lățimea transportului | 60 ~ 500mm | |||
| Dimensiune: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Greutate | Aproximativ: 800 kg | Aproximativ: 1200 kg | Aproximativ: 1300 kg | Aproximativ: 1500 kg |
| Lista echipamentelor liniei DIP
Linia noastră de producție DIP oferă instrumente avansate pentru asamblarea PCB eficientă și precisă. Linia DIP complet automatizată include o linie de inserare DIP pentru plasarea precisă a componentelor, un încărcător de val pentru intrarea lină a PCB-ului, un descărcator de val pentru o ieșire în siguranță și o linie de centură de asamblare pentru verificările finale. Această linie de producție PCB DIP de înaltă calitate asigură o funcționare stabilă, inserare THT fiabilă și asamblare eficientă din punct de vedere al costurilor, răspunzând nevoilor diverse ale industriei. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile prin gaură.
| Video cu succesul clienților
Inginerii TIC au vizitat o firmă europeană de baterii auto pentru a sprijini mașina de lipit cu undă selectivă în linie SS550. Videoclipul a arătat configurația sa cu 4 cilindri, pulverizarea fluxului cu precizie și lipirea cu valuri constante. Calibrarea automată a menținut înălțimile perfecte, iar încălzirea N2 a tăiat zgură pentru îmbinări curate. Antrenamentul la fața locului și demonstrațiile au atins viteze mari, acumulatorii clientului fiind de cea mai bună calitate. Serviciul rapid al ICT a transformat vizita într-un impuls de producție, câștigând note mari de la echipă.
| Servicii de experti si instruire

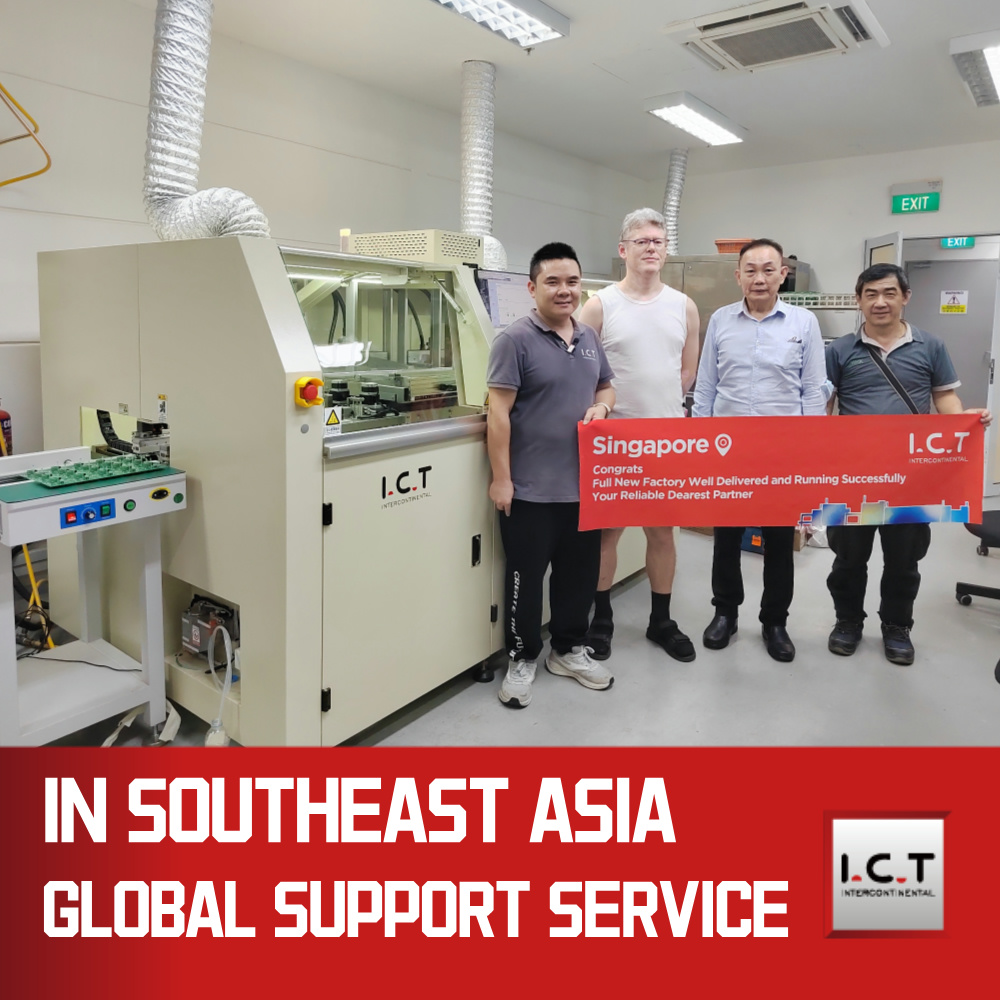

ICT oferă suport complet pentru mașina de lipit cu undă selectivă în linie cu instalări la fața locului și ajutor 24/7. Inginerii noștri instruiți se ocupă de configurare, remedieri și ajustări, în timp ce instruirea acoperă elementele de bază privind operarea și întreținerea. Asistența de la distanță și sfaturile regulate se adaptează nevoilor dvs. Cu 26 de ani în SMT, vă optimizăm linia pentru eficiență. Planurile pe termen lung includ controale, asigurându-vă că creșteți cu noi fără griji.
| Feedback -ul clienților
Clienții îi laudă pe inginerii ICT pentru experiența lor și pentru remediile rapide ale mașinii de lipit cu undă selectivă în linie — întotdeauna la punct. Lipirea constantă a mașinii și ratele ridicate de trecere ies în evidență, cu ambalaj sigur și etanș care asigură livrarea. Răspunsurile rapide la probleme mențin liniile în funcțiune, un utilizator spunând: „Viteza echipei tale este de neegalat.” Acest lucru creează o încredere puternică în TIC
| Certificari din industrie
Mașina de lipit cu undă selectivă în linie deține certificări CE, RoHS și ISO9001, respectând standardele globale de siguranță și calitate. Brevetele ICT privind tehnologia valurilor și sistemele de flux arată inovație. Aceste acreditări dovedesc angajamentul nostru față de echipamente fiabile și ecologice în care puteți avea încredere în întreaga lume.
| Despre Compania și Fabrica TIC
ICT conduce SMT cu cercetare și dezvoltare internă și trei fabrici, crescând la 89 de angajați în 26 de ani. Deservim peste 1600 de clienți în 72 de țări, de la auto până la linii LED, cu teste stricte și sisteme de calitate. Sistemul nostru compact de lipire selectivă în linie se potrivește oricărui spațiu, susținut de suport global. Inovăm zilnic, construind parteneriate cu valori încrucișate pentru succesul fabricii dumneavoastră.
