În producția SMT modernă, Ghidul complet al mașinilor SPI dovedește în mod constant o regulă de neîncălcat: SPI este întotdeauna înaintea AOI. Găsirea greșită a acestei comenzi este cea mai costisitoare greșeală pe care o poate face o fabrică, deoarece 55-70% din toate defectele de reflux încep de la imprimarea pastei de lipit - cu mult înainte ca componentele să fie plasate.
PCB-urile de astăzi poartă în mod obișnuit rezistențe 01005, BGA cu pas de 0,3 mm și pachete stivuite cu mai multe straturi. Un depozit de pastă de lipit care este cu doar 10 µm prea mic poate provoca o îmbinare deschisă după refluxare, în timp ce 5 µm prea mult poate crea o punte sub un QFN de 0,4 mm. Aceste toleranțe depășesc cu mult ceea ce ochiul uman sau camerele 2D tradiționale pot surprinde în mod fiabil, motiv pentru care inspecția 3D automată a devenit nenegociabilă în producția de electronice moderne.
Mulți ingineri și manageri au moștenit linii de producție care au fost construite cu 10-15 ani în urmă, când AOI era singura inspecție automată disponibilă. Acele linii încă funcționează (un fel), așa că întrebarea naturală devine: „Dacă AOI se uită deja la placa finită, chiar avem nevoie de o altă mașină mai devreme în linie?” Între timp, inginerii de proces mai tineri care s-au instruit pe Six-Sigma și CpK urmăresc aceleași defecte de imprimare care repetă lună după lună și se întreabă de ce fabrica cheltuiește problema în schimb a mii de surse pentru a preveni relucrarea.
SPI ( Sold Paste Inspection ) este instalat imediat după imprimanta de șablon și înainte de prima mașină de preluare și plasare. Utilizează lumină structurată sau laser pentru a crea o hartă 3D adevărată a fiecărui depozit de pastă de lipit. În câteva secunde măsoară volumul (nL), înălțimea (µm), suprafața (mm²), poziția X/Y și forma pentru fiecare pad de pe placă. Dacă ceva este în afara toleranței, placa este respinsă sau imprimanta primește corecție în buclă închisă în timp real înainte ca următoarea placă să fie imprimată.
AOI ( Inspecție optică automată ) se află după cuptorul de reflow. Preia imagini color 2D sau 3D de înaltă rezoluție ale plăcii complet asamblate. Verifică piese lipsă, piese greșite, polaritate inversă, piatră funerară, cabluri ridicate, lipire insuficientă, punți și probleme vizibile de umezeală. Deoarece lipirea s-a topit deja, AOI vă poate spune doar ce a mers prost - nu poate împiedica defectul să apară în primul rând.

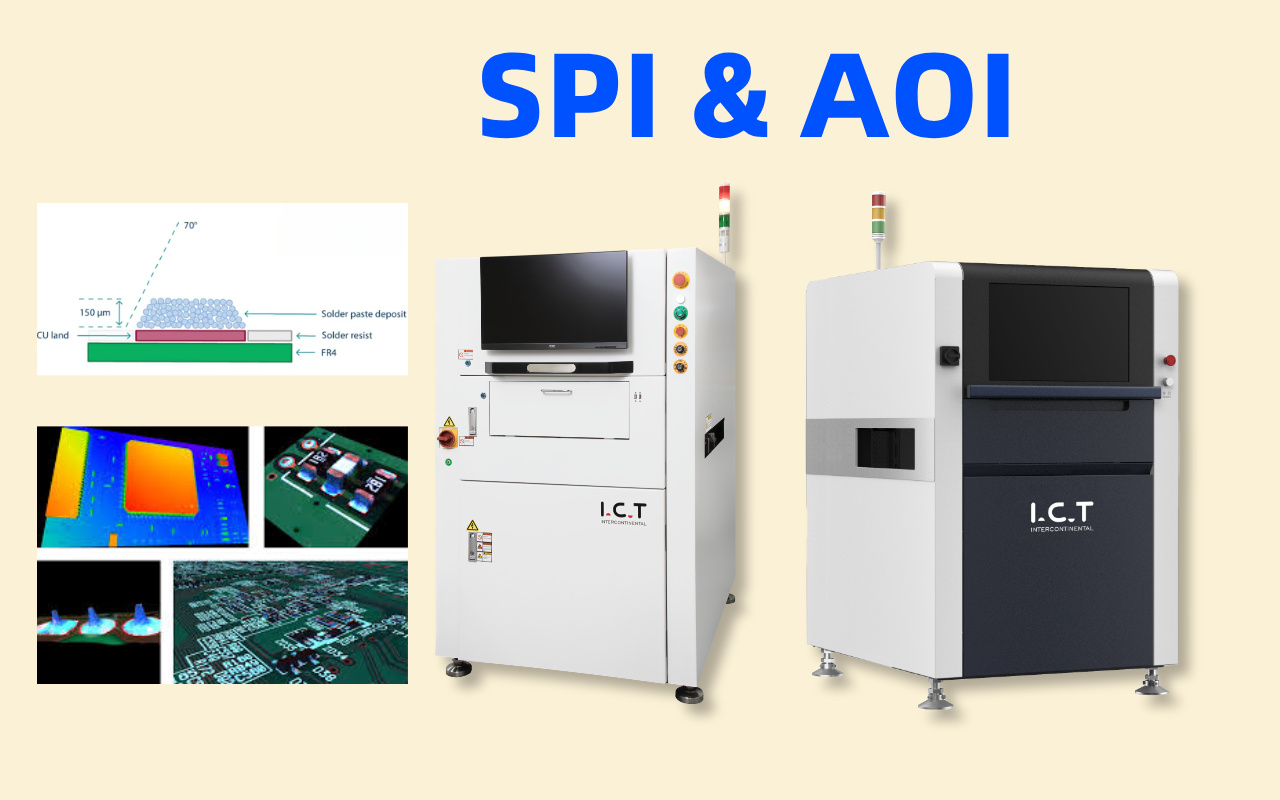

SPI este o medicină preventivă: împiedică pasta de lipit proastă să întâlnească vreodată o componentă. AOI este autopsia: vă spune ce panouri sunt deja moarte sau pe moarte. Unul vă economisește bani în amonte, celălalt vă scutește clientul de a primi produse proaste în aval. Ambele sunt importante, dar nu sunt interschimbabile.
Multe fabrici mai vechi de electronice de larg consum încă mai rulează linii numai AOI, deoarece „așa am procedat întotdeauna”. Aceste linii produc de obicei plăci simple cu două fețe cu componente 0603/0402 și pas cu 0,5 mm+. Imprimarea este considerată suficient de stabilă, reprelucrarea este ieftină, iar conducerea urăște adăugarea de noi mașini. Rezultatul este acceptabil pentru produsele cu costuri reduse, dar ratele de defecte se situează în liniște la 500–2000 ppm.
Inginerii axați pe proces - în special în domeniul auto, medical și telecomunicații - tratează imprimarea cu pastă de lipit ca fiind cel mai critic și mai variabil pas din întreaga linie. Ei știu că, odată ce pasta este greșită, nicio cantitate de plasare perfectă sau profil perfect de reflux nu poate salva îmbinarea. Mantra lor este „măsurați și corectați pasta înainte de a cheltui bani plasând componente scumpe pe ea”.
Producătorii de top și producătorii OEM tratează acum SPI + AOI în același mod în care tratează imprimanta + pick-and-place: pur și simplu nu construiești o linie serioasă fără ambele. Investiția este justificată de cifrele de randament la prima trecere care depășesc în mod obișnuit 99,5 % și de costurile de reprelucrare care scad cu 60-80 %. În aceste fabrici dezbaterea nu mai este 'SPI sau AOI?' ci 'Care model SPI ne oferă cel mai rapid ROI?'
IPC-7912 , iNEMI și zeci de studii independente din ultimii 15 ani arată în mod constant aceeași defalcare: imprimarea cu pastă de lipit reprezintă 55–70% din toate defectele de asamblare, plasarea 10–15%, reflux 10–15% și restul pentru toate celelalte. Chiar și o mașină de alegere și plasare perfect reglată nu poate depăși volumul sau offset-ul prost de pastă.
Remedierea unui defect de imprimare la SPI nu costă practic nimic - placa este pur și simplu curățată și reimprimată. Remedierea aceluiași defect la AOI după refluxare necesită retușare manuală, posibilă îndepărtare a componentelor, verificare cu raze X și refluxare - cu 20–50 ori mai scump. Dacă defectul scapă către client, costul poate sări la sute sau mii de dolari pe placă în revendicări de garanție și pierderea reputației.
Prea puțină pastă → înălțime insuficientă a fileului → îmbinare deschisă sau slabă. Prea multă pastă → bile de lipit în exces sau punți sub dispozitivele cu pas fin. Pastă compensată cu 50 µm → piatră funcțională pe componente mici de cip. Variație de înălțime → goluri în interiorul bilelor BGA pe care AOI nu le poate vedea, dar radiografia le va găsi mai târziu. Fiecare dintre aceste eșecuri este previzibilă 100% din datele de lipire 3D pe care numai SPI le oferă.

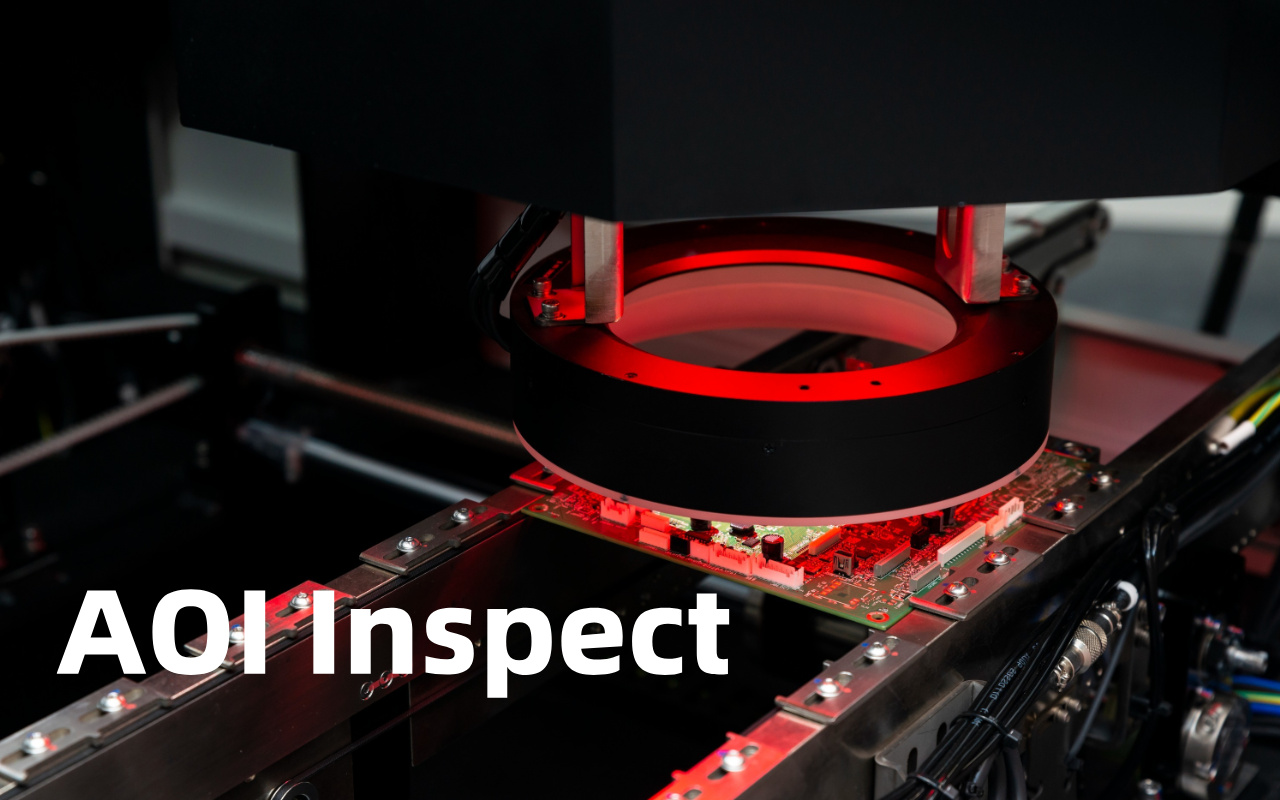

SPI rulează înainte ca orice componentă să fie plasată, deci nu are de unde să știe dacă mașina de pick and place a luat ulterior tamburul greșit sau a sărit o parte complet. Erorile de polaritate pe condensatoarele sau diodele polarizate sunt, de asemenea, invizibile pentru SPI, deoarece pasta arată identică, indiferent de orientare.
Chiar și cu o pastă perfectă, o duză poate scăpa o parte de 100 µm de pe tampon, sau încălzirea neuniformă poate provoca distrugerea în timpul refluxului. Aceste șocuri mecanice sau vid slab pot ridica un cablu pe un QFP. SPI nu vede niciuna dintre acestea, deoarece se întâmplă mult timp după fereastra de inspecție.
Head-in-perna, non-umedare, dezumidificare și unele tipuri de goluri devin vizibile numai după ce lipitura s-a topit și s-a răcit. Camerele color și iluminarea în unghi ale AOI sunt special concepute pentru a surprinde aceste probleme la nivel de suprafață pe care SPI nu are niciodată ocazia să le vadă.
Singura secvență folosită astăzi de fabricile de talie mondială este: imprimantă de șablon → SPI → împușcător de cipuri de mare viteză → placer flexibil → cuptor de reflow → AOI → (opțional cu raze X sau ICT ). Această ordine nu este arbitrară. Urmează cronologia naturală a creării defectelor: mai întâi preveniți problemele de imprimare, apoi preveniți problemele de plasare, apoi verificați rezultatul final după lipire. Inversarea oricărui pas crește dramatic riscul de reluare și de evadare.
Sistemele SPI moderne, cum ar fi ICT-S510 și ICT-S1200, trimit date de offset și volum în timp real înapoi la imprimantă (control în buclă închisă). Imprimanta reglează automat presiunea racletei, viteza sau frecvența de curățare a șablonului pe următoarea placă. În 3-5 plăci, procesul se stabilește de obicei la CpK > 1,67. Odată ce tipărirea este blocată, mașinile de preluare și plasare primesc tampoane perfecte de fiecare dată, reducând dramatic alarmele legate de plasare în aval.
Cu imprimarea deja sub control, munca AOI devine mult mai ușoară și mai precisă. Apelurile false scad cu 60-80%, deoarece AOI nu mai trebuie să ghicească dacă o îmbinare marginală de lipire este cauzată de pastă proastă sau de plasare proastă. AOI se poate concentra acum pe erorile reale de plasare și problemele post-reflux, devenind un adevărat gatekeeper final în loc de o stație de depanare generală.

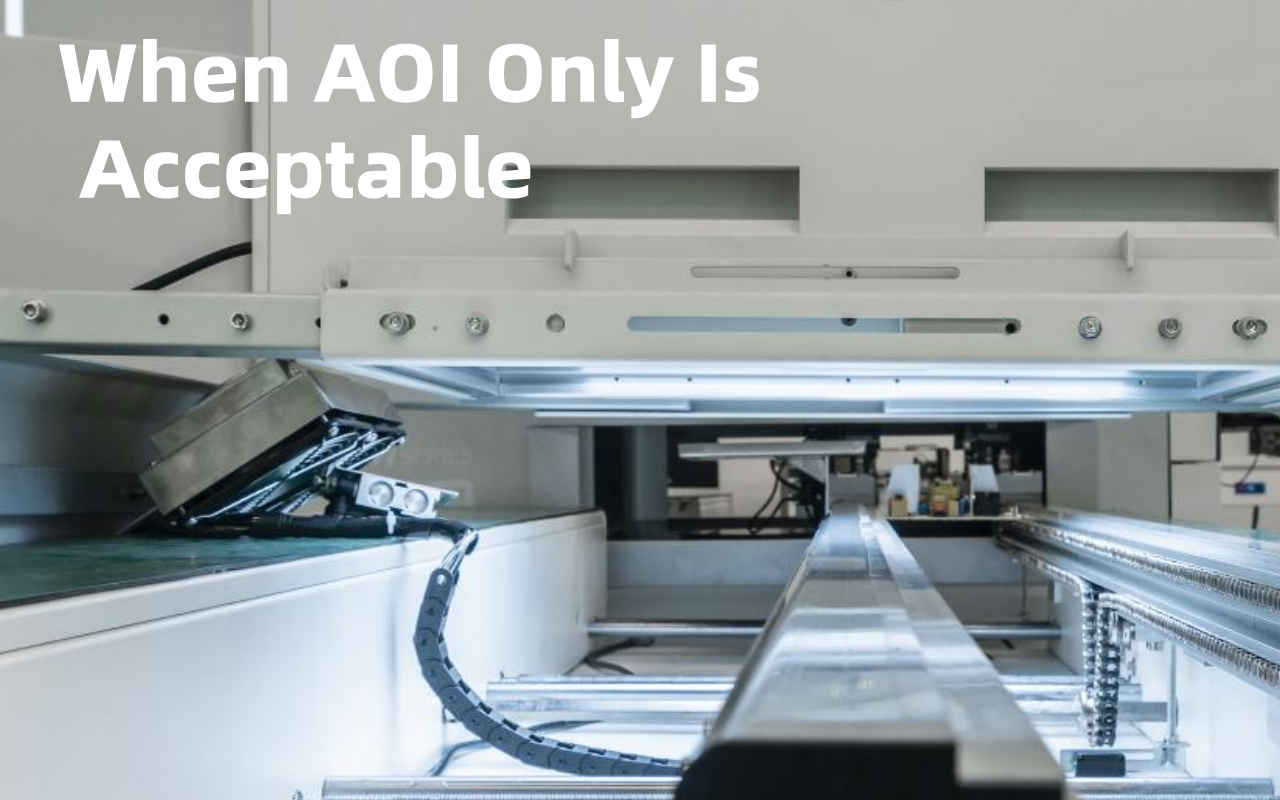

Plăcile de consum pe două fețe cu piese 0603 și mai mari, pas ≥ 0,5 mm, șablon și pastă foarte stabile, execuții de volum mare cu amestec redus și ținte de calitate relaxate (≤ 1000 ppm) pot supraviețui uneori numai cu AOI. Reprelucrarea este ieftină, defecțiunile pe teren sunt rare, iar conducerea acceptă stația de retușare ocazională. Aceste linii devin din ce în ce mai rare în fiecare an, dar încă există pe piețele bazate pe costuri.
Electronicele auto ( AEC-Q100/104 ), dispozitivele medicale ( ISO 13485 ), aerospațiale/militare (IPC Clasa 3), infrastructura 5G, plăcile de bază pentru server, orice cu componente 01005/008004, BGA cu pas ≤ 0,4 mm sau pachetele SPI cu terminație inferioară necesită toate pachetele 3D. Politicile fără defecte și costurile de garanție în mii de dolari per panou nu lasă loc pentru „o vom prinde la AOI”.
Chiar și fabricile cu capital redus pot justifica mai întâi SPI. Rambursarea obișnuită este de 6-12 luni numai prin reducerea deșeurilor, economii de forță de muncă din reprelucrare și îmbunătățirea randamentului. Mulți clienți raportează că adăugarea SPI a redus stațiile de reprelucrare AOI de la trei schimburi la o tură și a redus randamentele clienților cu 90 %. Matematica este simplă: prevenirea unui palet prost de PCB-uri auto plătește pentru întreaga mașină SPI.

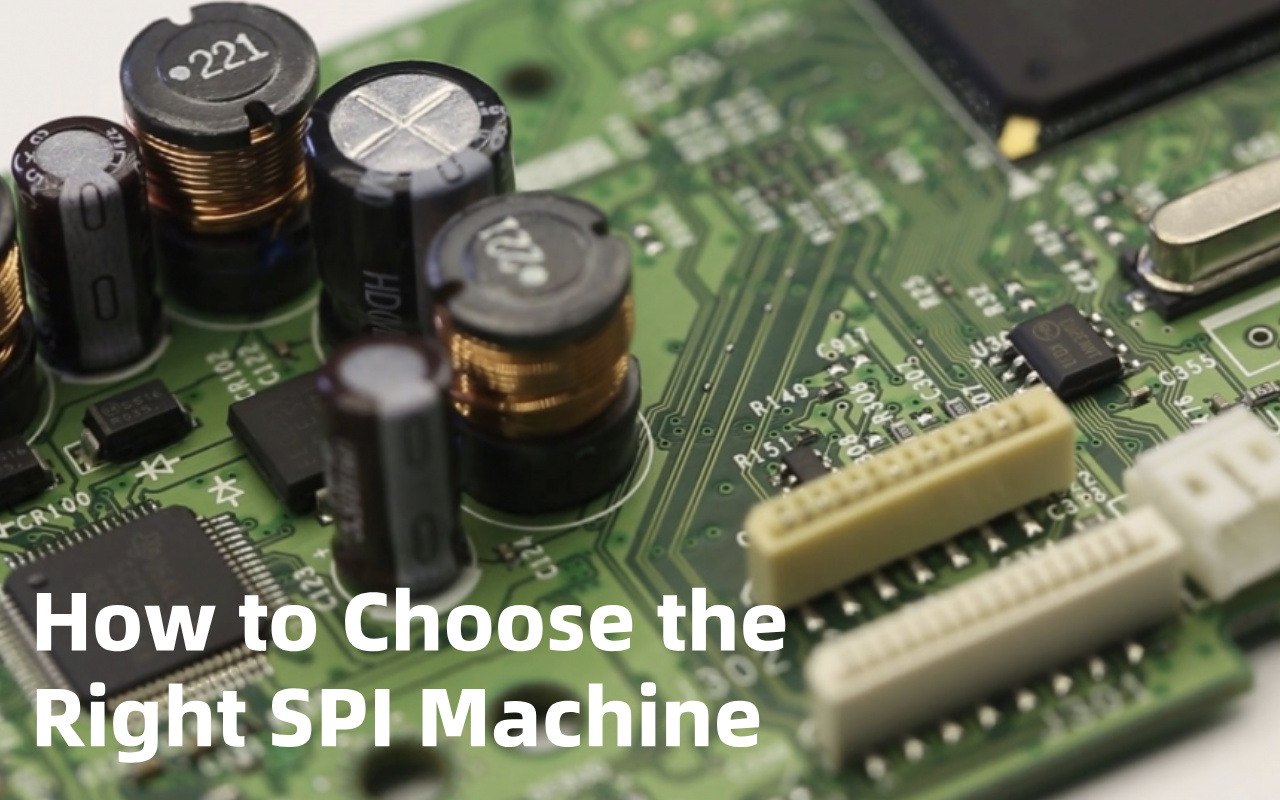

2D SPI măsoară doar suprafața și poate fi păcălit de variațiile înălțimii pastei. True 3D SPI (moaré cu deplasare de fază sau triangulare cu laser dublu) măsoară volumul și înălțimea reale cu o rezoluție ≤ 1 µm. Pentru orice pas mai mic de 0402 sau 0,5 mm, 2D este învechit și va genera respingeri sau rateuri false excesive.
Căutați rezoluție de înălțime ≥ 2 µm, GR&R < 10 % la 6σ și timp de inspecție ≤ 12 secunde pentru un PCB tipic pentru smartphone. ICT-S510 realizează 8-10 secunde pe placă la o rezoluție de 1 µm, în timp ce ICT-S1200 mai mare gestionează panouri de 600 × 600 mm în mai puțin de 20 de secunde cu aceeași precizie.
SPI modern trebuie să importe direct datele Gerber și CAD, să genereze automat programe de inspecție în câteva minute, să afișeze diagrame CpK în timp real și să trimită automat valorile de corecție înapoi la imprimantele DEK/Minami/Panasonic/GKG. Fără aceste caracteristici, cumpărați tehnologia de ieri.
Alegeți mașini cu calibrare complet automată a plăcilor de sticlă (rutină zilnică de 30 de secunde), optică cu temperatură compensată și unități de proiecție sigilate. ICT-S510 și ICT-S1200 includ ambele aceste caracteristici și mențin repetabilitate < 1 µm an de an cu intervenția minimă a operatorului.
Nu. AOI inspectează după reflux, când deteriorarea este deja făcută. Nu poate măsura volumul sau înălțimea pastei de lipit înainte de amplasarea componentelor, așa că nu poate preveni îmbinările reci, punțile sau golurile cauzate de erorile de imprimare.
Pentru componentele 0402 și mai mari cu pas de 0,5 mm+, 2D poate supraviețui uneori. Pentru 0201, 01005, 0,4 mm sau BGA cu pas mai fin, numai 3D SPI furnizează datele privind volumul și înălțimea cerute de IPC-7095 și standardele auto.
Da - de obicei 60-80 %. Imprimarea stabilă elimină variațiile aleatorii ale volumului care confundă algoritmii AOI și generează defecte fantomă ale îmbinărilor de lipire.
Sistemele moderne precum ICT-S510 inspectează un PCB tipic pentru smartphone în 8-10 secunde, iar ICT-S1200 gestionează panouri mari în < 20 de secunde. Acești timpi sunt neglijabili în comparație cu timpii ciclului de plasare și reflow.
Da. IPC-7095D (BGA) și majoritatea standardelor de calitate auto/medicale impun în mod eficient 3D SPI să garanteze rate de gol < 25 % și umezire fiabilă pe dispozitivele cu pas ultra-fin.
