HM520
Samsung
| Cantitate: | |
|---|---|
| Soluție inteligentă de montare SMT

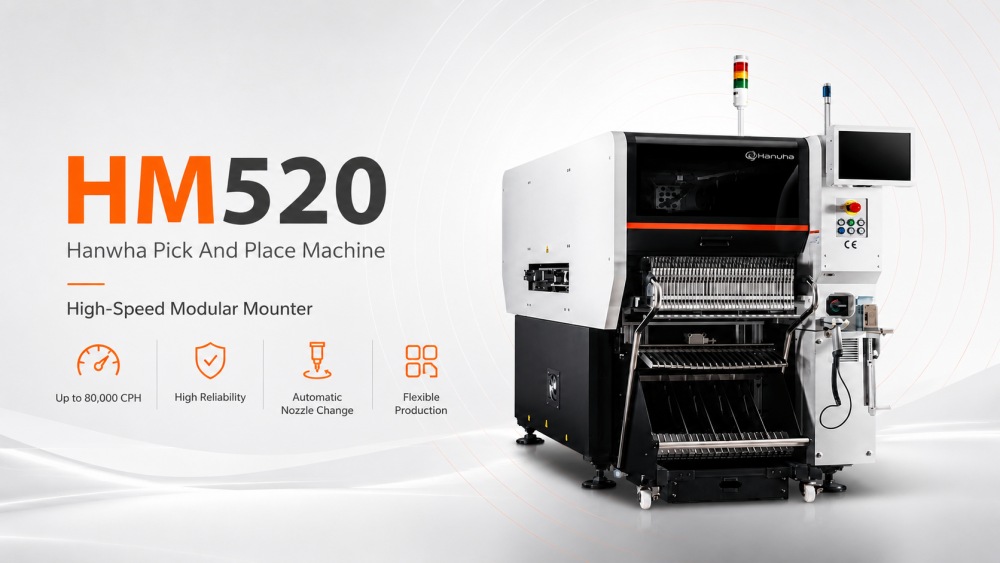

Mașina HM520 Hanwha Pick And Place este proiectată pentru producătorii care au nevoie de plasare SMT rapidă, stabilă și flexibilă. Poate suporta ansamblu PCB de mare volum pentru produse precum plăci de bază pentru computere, SSD-uri, module de memorie, plăci de control și electronice de larg consum. Fiind o mașină de ridicare și plasare de mare viteză, combină capacitatea puternică de plasare cu precizia de montare fiabilă. Mașina acceptă diferite necesități de producție prin configurațiile HS și MF, oferind fabricilor mai multe opțiuni pentru viteză, gama de componente și echilibrul liniei. Când este utilizat cu sistemele de planificare, imprimare, inspecție, lipire prin reflow și manipulare PCB ICT SMT, devine o soluție practică pentru construirea unei linii de producție SMT complete și eficiente.
| Introducere model
Model de mare viteză: SM471Plus
SM471Plus este o mașină SMT de ridicare și plasare de mare viteză, cu un portal și 10 axe pe cap. Atinge o viteză optimă de până la 78.000 CPH, potrivită pentru cipuri mici precum 0402. Cu viziune de zbor, oferă o precizie bună pentru producția de volum mare în industrii precum electronicele de larg consum și dispozitivele mobile.
Model flexibil cu viteză medie: SM481Plus
SM481Plus oferă o plasare flexibilă cu un portal și 6 fusuri pe cap. Atinge 40.000 CPH și gestionează componente mai mari până la BGA/QFP cu o precizie mai mare. Acest model se potrivește diverselor aplicații în producția de automobile și aparate, unde piese de dimensiuni variate sunt comune.
Model multifuncțional: SM482Plus
SM482Plus este o mașină versatilă SMT de pick and place cu un portal și 6 axe. Furnizează 30.000 CPH și excelează la componente de formă ciudată. Ideal pentru industriile care au nevoie de producție flexibilă, cum ar fi iluminatul și electronicele industriale, acceptă PCB-uri mai mari de până la 1.200 mm.
Model flexibil avansat: DECAN L2
DECAN L2 dispune de două poduri cu 6 fusuri pe cap pentru o amplasare multifuncțională. Plasează până la 56.000 CPH și gestionează componente largi de până la 55 mm. Acest model se potrivește producției de LED-uri și plăci mari în industriile de iluminat și afișaj, cu opțiuni pentru eficiența pe două benzi.
| Caietul de sarcini
| Element de specificație | HM520 HS | HM520 MF |
|---|---|---|
| Model | HM520 HS | HM520 MF |
| Tip mașină | Montator modular de mare viteză | Montator modular multifuncțional |
| Configurație | 20 fusuri × 2 portaluri | 6 fusuri × 2 portaluri |
| Viteza de plasare | 80.000 CPH | 60.000 CPH |
| Precizia plasării | ±25 μm @ Cpk ≥ 1,0, Chip | ±40 μm @ Cpk ≥ 1,0, cip / ±30 μm @ Cpk ≥ 1,0, IC |
| Gama de componente | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Dimensiunea mașinii | L 890 × D 2.370 × H 1.930 mm | L 890 × D 2.370 × H 1.930 mm |
| Avantajul principal | Plasarea componentelor de cip de mare viteză | Amplasare flexibilă a componentelor mixte |
| Aplicație recomandată | Producția în masă de componente mici de cip | Producție cu tipuri mai largi de componente și piese mai mari |
| Parametru | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Viteza de plasare (optimă) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Numărul de fusuri | 10 axe/cap (1 portal) | 6 axe/cap (1 portal) | 6 axe/cap (1 portal) | 6 axe/cap (2 portaluri) |
| Precizia plasării (cip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Precizia plasării (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Gama de componente | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, până la □55mm opt.) |
| Dimensiune maximă PCB (standard) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Dimensiune maximă PCB (opțional) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Până la 1.200 x 460 mm |
| Capacitate alimentator (8 mm) | 120ea | 120ea | 120ea | 120ea |
| Sistem de vedere | Vedere de zbor | Viziunea Scenică | Viziunea Scenică | Vedere de zbor |
| Mai multe produse legate de SMT
ICT oferă linii SMT complete de înaltă calitate, dincolo de mașina de preluare și plasare SMT . Soluțiile noastre complete de producție PCBA includ încărcătoare cu vid pentru manipularea plăcilor , imprimante automate cu pastă de lipit pentru aplicare precisă, cuptoare de refluere cu mai multe zone pentru lipire puternică și sisteme avansate AOI pentru detectarea defectelor. Aceste mașini funcționează împreună perfect în linii strânse și eficiente. Această configurație oferă un randament ridicat, costuri reduse și performanță fiabilă pentru industriile solicitante precum auto, medical, iluminat și electronice de larg consum. Plăcile sunt pregătite pentru utilizare în lumea reală. Oferim planificare și suport complet pentru a vă construi sistemul de producție SMT ideal.
Mașina HM520 Hanwha Pick And Place funcționează cel mai bine ca parte a unei linii complete de producție SMT. ICT poate furniza mașini aferente, cum ar fi încărcătorul și descărcarea SMT, imprimantă automată de șablon, mașină SPI, transportor PCB, mașină de inspecție AOI, cuptor de reflux din seria Lyra, router PCB și mașină de curățat PCBA. Aceste mașini acoperă procesul principal de la încărcarea PCB-ului, imprimarea pastei de lipit, inspecția pastei, plasarea componentelor, lipirea prin reflow, inspecția optică, depanare și curățare. Pentru clienții care construiesc o nouă fabrică, această potrivire completă este foarte importantă. Un bun montator de linie de producție SMT are nevoie de mașinile potrivite din amonte și din aval, nu doar de o mașină de plasare puternică care să stea singur ca un erou singuratic.
| Nume produs | Scop în linia SMT |
|---|---|
| Linie de producție SMT la cheie | Turcia Linie SMT de ultimă generație, trasabilă, complet automatizată. |
| Încărcător de reviste SMT | Încarcă automat PCB-uri goale pe linie. |
| Imprimantă automată de stencil PCB | Imprimă cu precizie pasta de lipit pe plăcuțele PCB. |
| Montator automat de cipuri SMT | Montează precis componentele pe PCB-uri. |
| Cuptor SMD reflow | Topește lipitura pentru a forma îmbinări solide. |
| Echipamente de inspecție PCB | Dispozitive de inspecție SMT, cum ar fi AOI, SPI, X-ray și inspector stencil. |
| Echipament de trasabilitate | Înregistrează și urmărește datele de producție, cum ar fi mașina de marcat cu laser PCBA |
| Video cu succesul clienților
ICT a oferit asistență tehnică unui client din Uzbekistan care a construit o fabrică mare de produse electronice pentru plăci de bază pentru computere, SSD-uri, produse de memorie și ansambluri electronice aferente. De la stadiul incipient al proiectului până la instalare, depanare și testarea producției, echipa ICT a lucrat îndeaproape cu Clientul pentru a ajuta atât liniile de producție SMT, cât și DIP să funcționeze fără probleme. Linia SMT a inclus o imprimantă de șabloane ICT-5151, patru mașini de plasare SMT, cuptoare de reflow din seria Lyra, SPI, AOI și sisteme de manipulare a PCB. Linia DIP a inclus o linie de inserție manuală, o mașină de inserție de formă impară JUKI, o mașină de lipit cu val ICT-Acrab350 și un sistem de transport. După testare, Clientul a oferit feedback pozitiv cu privire la serviciu, viteza de răspuns și calitatea produsului.
| Service și suport pentru instruire
ICT sprijină clienții înainte, în timpul și după livrarea liniei SMT. Înainte de începerea proiectului, echipa noastră ajută la verificarea tipului de produs, dimensiunea PCB-ului, capacitatea de producție, aspectul fabricii și cerințele procesului. După sosirea echipamentului, inginerii TIC pot asigura instalarea, reglarea mașinii, configurarea software-ului, testarea producției și instruirea operatorului. Pentru un proiect HM520 Hanwha Pick And Place Machine, instruirea poate include încărcarea alimentatorului, verificarea duzelor, configurarea programului, schimbarea producției, întreținerea zilnică și depanarea de bază. De asemenea, ajutăm clienții să înțeleagă cum funcționează mașina de plasare cu imprimanta, SPI, cuptorul de reflux, AOI și mașinile de manipulare PCB. Acest lucru face ca întreaga linie să fie mai ușor de operat și mai ușor de gestionat.
| Feedback-ul clienților
Mulți Clienți aleg ICT nu numai datorită echipamentului, ci și datorită suportului complet din spatele echipamentului. În timpul proiectelor de peste mări, Clienții îi laudă adesea pe inginerii noștri pentru comunicarea clară, instruirea pacienților și rezolvarea practică a problemelor. De asemenea, oferă feedback pozitiv cu privire la performanța stabilă a mașinii, la testarea atentă din fabrică și la ambalaj puternic pentru transportul pe distanțe lungi. Pentru proiectele complete de linie SMT, răspunsul rapid este deosebit de important, deoarece o problemă mică poate afecta întregul program de producție. ICT menține contactul strâns cu clientul în timpul instalării, testării și producției timpurii. Acest lucru oferă Clientului mai multă încredere atunci când începe o nouă fabrică SMT sau modernizează o linie de producție existentă.
| Certificari si standarde
TIC acordă o atenție deosebită calității echipamentelor, siguranței și controlului producției. Mașinile noastre și soluțiile complete pot suporta cerințe comune de certificare, cum ar fi CE, RoHS, ISO9001 și documentele de brevet aferente. Aceste certificate ajută Clienții să evalueze siguranța produselor, controlul producției și fiabilitatea pe termen lung. Pentru echipamentele SMT, calitatea nu se referă doar la corpul mașinii. De asemenea, include proiectarea electrică, stabilitatea software-ului, structura mecanică, înregistrările de testare, protecția ambalajului și serviciul post-vânzare. Înainte de expediere, ICT verifică funcționarea mașinii și pregătește ambalajul adecvat pentru livrarea în străinătate. Acest lucru ajută la reducerea riscului de transport și oferă clienților o pornire mai fiabilă atunci când echipamentul ajunge la fabrica lor.
| Despre Compania și Fabrica TIC
ICT este un furnizor unic de soluții de fabrică SMT, cu o experiență puternică în echipamente SMT, DIP, acoperire, distribuire, lipire, inspecție și manipulare PCB. Avem propriile noastre echipe de cercetare și dezvoltare, producție, inginerie și service, iar compania noastră a crescut rapid de-a lungul anilor. Până în prezent, ICT a deservit peste 1.700 de clienți din peste 80 de țări, ajutând multe fabrici să construiască linii de producție de la zero la producția de masă. Fabrica noastră urmează procese stricte de testare și management al calității înainte de livrare. Pentru clienții care aleg un Hanwha HM520 PCB Chip Mounter sau o linie SMT completă, ICT poate oferi selecție de mașini, proiectare, instalare, instruire și asistență tehnică pe termen lung.
