ICT-SR530
I.C.T
| Cantitate: | |
|---|---|

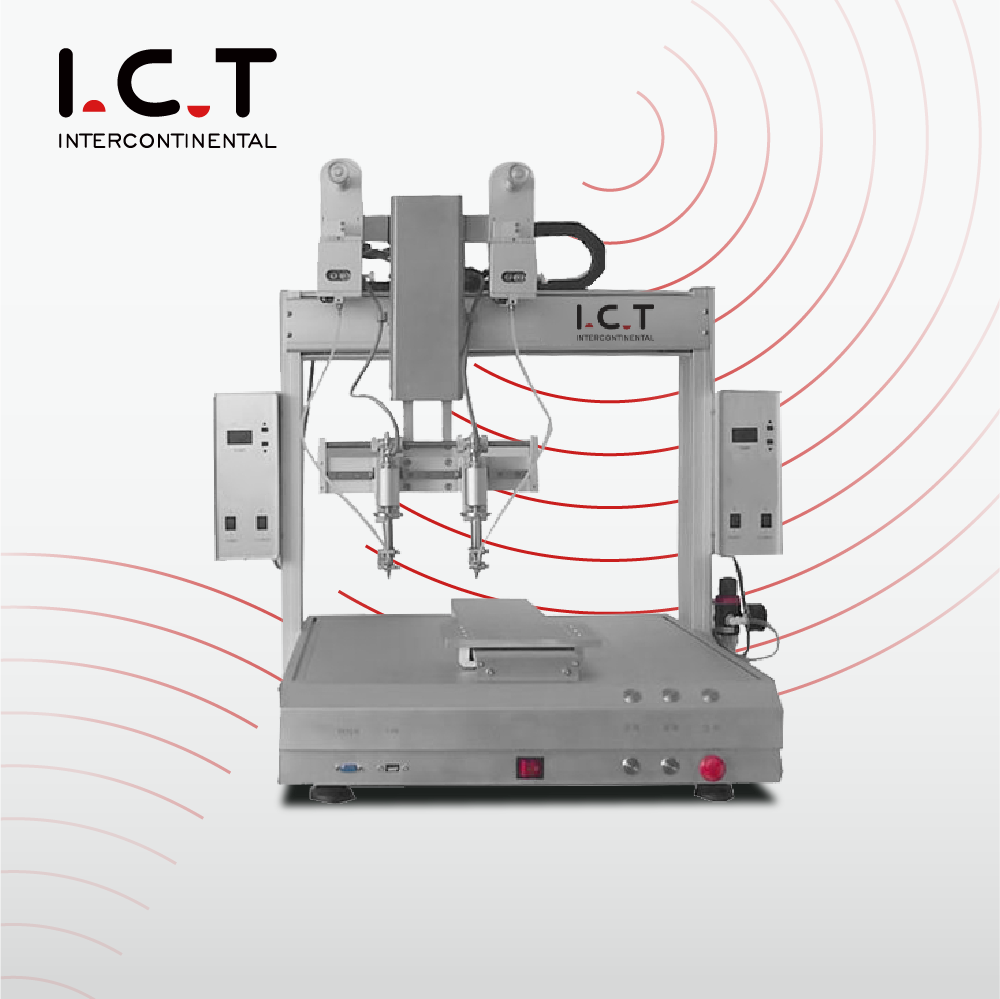

| Prezentare generală a robotului de lipit automat de birou
Robotul de lipit automat de birou este proiectat pentru lipirea eficientă și repetabilă a PCB-urilor și modulelor fotovoltaice. Folosind încălzirea asistată cu laser, mișcarea axei XYZ și alimentarea automată a firului, asigură îmbinări de lipire precise de fiecare dată. Operatorii pot programa căile de lipire, pot ajusta vitezele de avans și pot inspecta calitatea lipirii cu ajutorul sistemului de viziune opțional. Compact pentru utilizare pe masă sau pentru integrarea în linii SMT complete, acest sistem robot îmbunătățește eficiența producției, reduce forța de muncă și garantează rezultate consistente de înaltă calitate pentru ansambluri electronice.
| Caracteristica robotului de lipit automat
Programare ușoară
Până la 200 de puncte de lipit per PCB sau modul pot fi programate în mai puțin de 5 minute. Calea, timpul de repaus și alimentarea firului sunt complet reglabile. Zece programe pot fi stocate pentru comutarea fără întreruperi între diferite modele PCB sau PV.
Lipire stabilă și fiabilă la căldură
Încălzirea asistată cu laser atinge temperatura de funcționare instantaneu și menține ±1°C. Fiecare ciclu se ocupă de peste 100 de îmbinări, oferind lipire consistentă și repetabilă pentru PCB-uri și module fotovoltaice de înaltă densitate.
De la manual la standardizat
Operațiile manuale de lipire sunt transformate în secvențe precise, repetabile. Stocarea digitală a coordonatelor cu precizie de ± 0,1 mm reduce eroarea umană cu peste 90%, asigurând o calitate constantă în mai multe loturi.
Imbinari perfecte cu avans precis de lipit
Sârma de lipit (0,6–1,2 mm) avansează la 1–50 mm/s cu o precizie de ± 0,02 mm. Fluxul și staniul spart sunt reduse la minimum. Fiecare îmbinare trece inspecția, asigurând un randament ridicat atât pentru ansamblurile PCB, cât și pentru PV.
Sfat curat Calitate constantă
Curățarea vârfului are loc la fiecare 5 minute sau după 50 de puncte de lipire. Aerul și sârma de oțel îndepărtează reziduurile și oxidarea, prelungind durata de viață a vârfului cu 50% și menținând calitatea uniformă a lipirii pentru producția de volum mare.
| Specificații robot de lipit automat
| Specificație | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| Numărul platformei | 1 | 1 | 2 | 2 |
| Numărul capului | 1 | 2 | 1 | 2 |
| Putere de încălzire | 150w | 300w | 150w | 300w |
| Max. Dimensiune PCB | 300×300 mm | 500×300 mm | 250×250mm pentru fiecare platformă | 250×250mm pentru fiecare platformă |
| Viteza maximă de mișcare | Axa X, Y: 600-800 mm/s, Axa Z: 400 mm/s, Axa R: 300°/s | Axa X, Y: 600-800 mm/s, Axa Z: 400 mm/s, Axa R: 300°/s | Axa X, Y: 600-800 mm/s, Axa Z: 400 mm/s, Axa R: 300°/s | Axa X, Y: 600-800 mm/s, Axa Z: 400 mm/s, Axa R: 300°/s |
| Vârf de lipit Curățat | Sârmă de oțel și presiunea aerului (Opțional: Curățare perie rotativă) | Sârmă de oțel și presiunea aerului (Opțional: Curățare perie rotativă) | Sârmă de oțel și presiunea aerului (Opțional: Curățare perie rotativă) | Sârmă de oțel și presiunea aerului (Opțional: Curățare perie rotativă) |
| Sârmă de lipit | Sârmă de lipit de 0,6 ~ 1,2 mm | Sârmă de lipit de 0,6 ~ 1,2 mm | Sârmă de lipit de 0,6 ~ 1,2 mm | Sârmă de lipit de 0,6 ~ 1,2 mm |
| Viteza de alimentare a lipirii | 1~50mm/s | 1~50mm/s | 1~50mm/s | 1~50mm/s |
| Precizie repetată | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Interval de temperatură | Temperatura camerei – 500°C | Temperatura camerei – 500°C | Temperatura camerei – 500°C | Temperatura camerei – 500°C |
| Precizia temperaturii | ±1°C | ±1°C | ±1°C | ±1°C |
| Modul de conducere | Motor pas cu pas | Motor pas cu pas | Motor pas cu pas | Motor pas cu pas |
| Modul de control | Teach Pendant | Teach Pendant | Teach Pendant | Teach Pendant |
| Presiunea aerului | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² | 4,5~6Kg/cm² |
| Alimentare electrică | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimensiune | 750×650×880mm | 780×660×770mm | 930×650×880mm | 1280×750×950mm |
| Greutate | Aproximativ 60 kg | Aproximativ 70 kg | Aproximativ 80 kg | Aproximativ 85 kg |
* TIC continuă să funcționeze la calitate și performanță, specificațiile și aspectul poate fi actualizat fără o notificare deosebită.
| Lista completă a mașinilor pentru linia de producție SMT
Linia de producție integrată SMT include încărcătoare de PCB, descărcatoare, mașini de imprimat, sisteme pick-and-place, SPI, AOI, cuptoare de reflux, transportoare și mașini de depanare. Toate dispozitivele funcționează împreună pentru a asigura un flux de lucru fluid, o producție constantă și o eficiență ridicată a producției. Inginerii ICT gestionează instalarea, calibrarea și integrarea liniei pentru a se asigura că sistemul funcționează ca o soluție coerentă, de înaltă performanță pentru fabricarea modulelor PCB și PV.
| Video cu succesul clienților
În aprilie 2026, inginerii TIC au finalizat instalarea și instruirea pentru o linie SMT completă în Portugalia pentru electronice auto, inclusiv modulele de iluminat și control pentru mașini. Clienții au apreciat configurarea ușoară, fluxul de lucru eficient și îndrumările clare. Robotul de lipit automat de birou integrat în linie a furnizat îmbinări de lipire precise pentru PCB-uri și conexiuni de fire. Feedback-ul a subliniat atât fiabilitatea echipamentelor, cât și suportul de specialitate, permițând Clienților să realizeze o producție de înaltă calitate în mod eficient.
| Formare profesională și asistență
ICT oferă suport complet pentru liniile de producție SMT complete. Inginerii supraveghează instalarea, calibrarea programului și alinierea procesului. Clienții primesc instruire practică pentru programare, întreținere și depanare. Suportul de la distanță și canalele de răspuns rapid asigură soluționarea promptă a problemelor operaționale, permițând Clienților să opereze linia în mod independent și să mențină lipirea continuă de înaltă calitate pentru PCB-uri și module fotovoltaice.
| Lauda clientului
Clienții evidențiază în mod constant linia SMT integrată pentru fiabilitate și eficiență. Inginerii oferă îndrumări clare în timpul instalării și instruirii. Ambalajul sigur asigură livrarea în siguranță. Asistența tehnică rapidă rezolvă problemele cu promptitudine. Linia completă, inclusiv roboți de lipit automat de birou, menține un flux de lucru fluid și o producție constantă, câștigând încredere și satisfacție puternică din partea clienților din întreaga lume.
| Certificarea noastră
Toate echipamentele de pe liniile ICT SMT, inclusiv roboții de lipit automat de birou, dețin certificări CE, RoHS și ISO9001. Brevetele acoperă inovațiile de pe întreaga linie. Certificarile asigură clienților soluții sigure, fiabile și conforme pentru producția de module PCB și fotovoltaice, garantând rezultate consistente de înaltă calitate în toate procesele integrate.
| Despre noi și fabrică
ICT este un furnizor lider de soluții de producție de electronice cu peste 25 de ani de experiență. Deservind peste 1.600 de clienți în 72 de țări, compania oferă soluții complete SMT, DIP, acoperire, robotică, asamblare și PCBA. Cei 20 de ingineri ai noștri oferă instalare, instruire, optimizare a proceselor și asistență ciclului de viață complet. Cu mai multe fabrici și sucursale în întreaga lume, control strict al calității și echipamente certificate pe toate liniile SMT, ICT asigură soluții de producție fiabile, eficiente și consistente pentru PCB-uri, module fotovoltaice și ansambluri electronice.
