Ansamblurile PCB de înaltă densitate și miniaturizarea extremă a componentelor până la dimensiunile metrice 01005 și 0201 lasă o marjă de eroare zero la nivelul fabricii. Standardele stricte de conformitate în sectoarele auto, aerospațial și medical au transformat producția fără defecte dintr-un avantaj competitiv într-o cerință de bază strictă. Producătorii se luptă în mod constant să echilibreze viteza de inspecție cu acuratețe absolută. Menținerea timpului de utilizare a liniei menține cotele de producție pe drumul cel bun, dar eliminarea ratelor de evadare și reducerea la minimum a apelurilor false care blochează stațiile de reprelucrare manuală este la fel de vitală pentru randamentul general.
Evaluarea sistemului optim de inspecție optică automată (AOI) necesită deplasarea cu mult dincolo de afirmațiile de bază din fișa de specificații. Inginerii de producție trebuie să analizeze realitățile tehnice, constrângerile amprentei fizice și capacitățile reale de producție. Această analiză defalcă compromisurile de producție între doi lideri din industrie. Înțelegerea nuanțelor implementării unei mașini Koh Young vs MEK AOI oferă claritatea necesară pentru a optimiza liniile de tehnologie de montare pe suprafață (SMT) pentru 2026 și mai departe.
Măsurare vs. inspecție: Koh Young se bazează pe profilometrie 3D adevărată (interferometrie Moiré) pentru măsurarea absolută, făcându-l standardul de aur pentru liniile SMT complexe, de înaltă fiabilitate.
Versatilitate vs. Specializare: MEK oferă sisteme 5D/3D extrem de flexibile cu iluminare excepțională cu mai multe unghiuri, oferind un avantaj puternic în plăcile cu tehnologie mixtă (SMT și THT).
Realități de debit: în timp ce MEK oferă adesea o achiziție mai rapidă de imagini brute, filtrarea defectelor bazată pe inteligență artificială de la Koh Young reduce drastic timpul de examinare manuală secundară, rezultând adesea la un randament mai eficient al liniei.

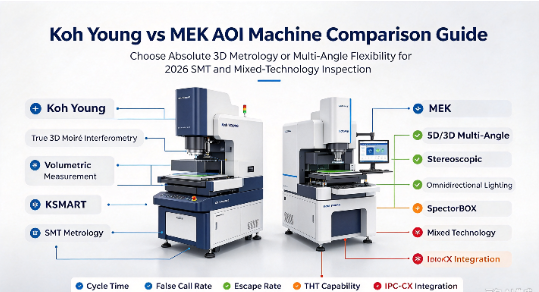

Potrivire model emblematică: evaluarea se reduce adesea la seria Zenith de la Koh Young (de exemplu, Zenith 2, Zenith Alpha) împotriva sistemelor modulare ISO-Spector și SpectorBOX de la MEK.
Cost-performanță: MEK prezintă în mod obișnuit un CapEx inițial mai mic și o implementare mai rapidă pentru medii cu mix/volum redus (HMLV), în timp ce investiția inițială mai mare a Koh Young este compensată de o protecție superioară a randamentului în aplicații cu volum mare/mix redus (HVLM) sau cu misiune critică.
Cuprins
Sistemele tradiționale 2D AOI inspectează doar axele X și Y, astfel încât acestea pot rata defecte legate de înălțime și pot fi afectate de culorile PCB sau de componentele reflectorizante. True 3D AOI adaugă măsurători pe axa Z pentru a detecta cablurile ridicate, problemele de coplanaritate și defecte de volum de lipire. Oferă măsurători mai precise pentru ansambluri PCB complexe și de înaltă densitate.

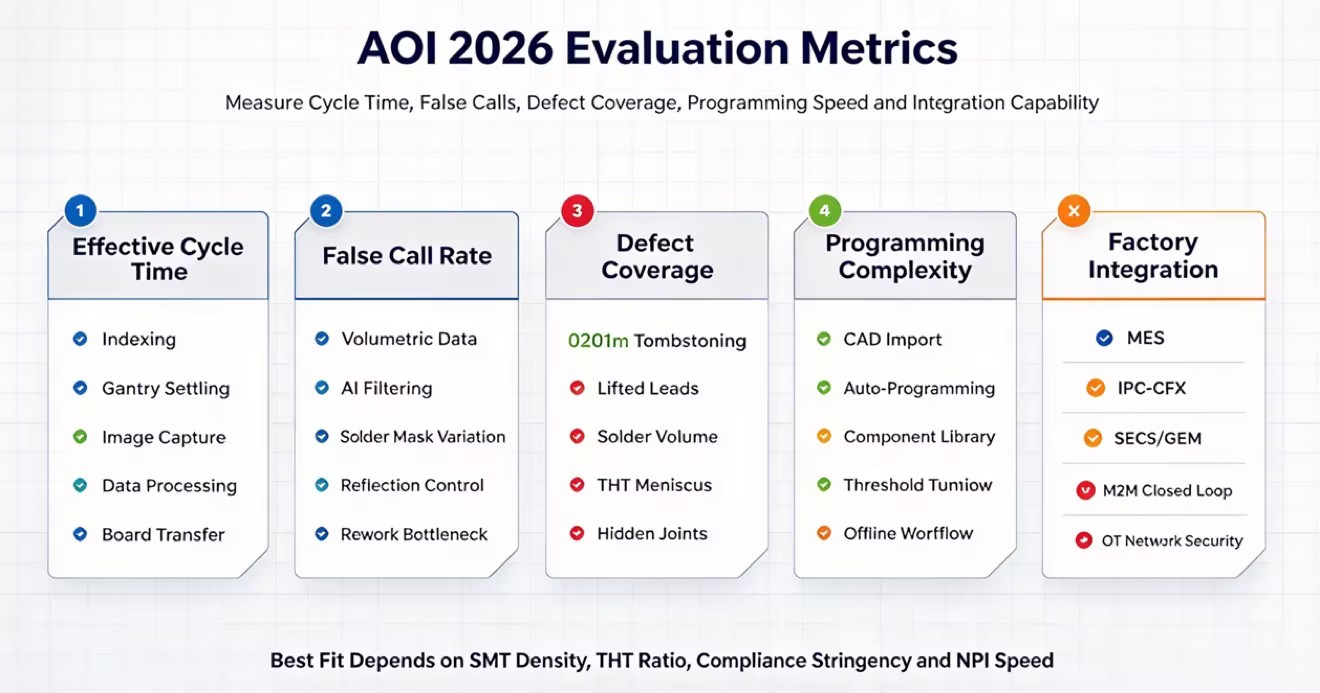

Viteza AOI depinde de mai mult decât de timpul de scanare al camerei. Încărcarea plăcii, strângerea, mișcarea portalului, captarea imaginilor, procesarea datelor și transferul plăcii afectează timpul total al ciclului. Apelurile false pot încetini și producția, deoarece operatorii trebuie să le revizuiască manual. Un sistem AOI bun ar trebui să echilibreze inspecția rapidă cu rate scăzute de apeluri false.
Sistemele moderne AOI folosesc AI pentru a detecta defectele și pentru a identifica schimbările de proces înainte ca acestea să provoace probleme de calitate. Urmărind schimbările în poziția componentelor, volumul de lipit și înălțimea axei Z, AI poate avertiza operatorii atunci când producția începe să se deplaseze. Edge AI poate procesa rapid aceste date și poate ajuta fabricile să îmbunătățească controlul calității fără a încetini linia de producție.
Koh Young folosește tehnologia Moiré multidirecțională pentru a inspecta componentele PCB din mai multe unghiuri, reducând umbrele cauzate de componentele înalte. Acesta creează date 3D pentru a măsura înălțimea, suprafața și volumul componentelor și îmbinărilor de lipit. Acest lucru ajută la detectarea defectelor mici pe PCB-urile dense și sprijină inspecția bazată pe standardele IPC.
Seria Koh Young Zenith include Zenith 2, Zenith Alpha și Zenith UHS pentru diferite nevoi de inspecție. Rezoluțiile optice variază de la 15 µm la 10 µm, opțiunea de 10 µm fiind proiectată pentru componente metrice mici 0201 și micro-BGA. Camerele de înaltă rezoluție și sistemele portal rigid ajută, de asemenea, la menținerea stabilității inspecției 3D la viteze mari.
Integrarea software-ului este un factor de diferențiere principal pentru orice mașină Koh Young AOI . Ecosistemul software KSMART oferă un hub centralizat pentru managementul calității la nivel de fabrică. Instrumentul de programare automată Koh Young (KAP) alimentat de inteligență artificială reduce drastic timpul necesar pentru configurarea noilor profile de placă. KAP recunoaște automat componentele din datele CAD și aplică parametrii de inspecție corecti pe baza unei baze de date centralizate extinse.
În plus, conectivitatea Machine-to-Machine (M2M) permite sistemului să transmită date de măsurare în timp real înapoi la sistemele de inspecție a pastei de lipit (SPI) și la mașinile Pick-and-Place. Această comunicare în buclă închisă corectează automat decalajele de plasare și lipirea abaterilor de volum din mers. Dacă AOI detectează o schimbare consistentă a plasării, trimite o comandă de compensare direct către montator, corectând problema fără intervenția umană.
Sistemele Koh Young prosperă în sectoarele de producție cu toleranță zero. Capacitățile absolute de măsurare le fac alegerea principală pentru electronicele auto, unde defecțiunea componentelor poate duce la probleme de siguranță catastrofale. Contractorii din domeniul aerospațial și al apărării se bazează pe această tehnologie pentru a îndeplini cerințele stricte ale documentației de reglementare.
Producătorii de dispozitive medicale utilizează metrologia de înaltă rezoluție pentru a se asigura că implanturile și monitoarele vitale funcționează impecabil. În plus, instalațiile PCBA mobile de ultra-înaltă densitate beneficiază de capacitatea sistemului de a inspecta componentele microscopice împachetate strâns împreună, fără interferențe ale umbrelor. Când este necesară certitudinea absolută, metrologia 3D adevărată oferă datele obiective necesare.
MEK folosește imagini 5D/3D și iluminare cu mai multe unghiuri pentru inspecția flexibilă a PCB-urilor. Sistemul său cu 9 camere combină o cameră superioară cu opt camere laterale pentru a inspecta îmbinările de lipit ascunse, componentele înalte, cablurile J și aripile de pescăruş. Acest design ajută la detectarea defectelor pe care camerele standard de sus în jos le pot rata.
MEK ISO-Spector M1A combină inspecția 3D, AI și procesarea imaginilor de mare viteză. SpectorBOX oferă inspecție flexibilă de sus în jos sau de jos în sus pentru liniile de lipit ondulate și selective. Distanța mare a axei Z acceptă, de asemenea, plăci cu condensatoare mari, radiatoare și alte componente înalte.
MEK poate inspecta atât ansamblurile SMT, cât și THT, făcându-l potrivit pentru plăci cu tehnologie mixtă. Inspecția de jos în sus ajută la detectarea lipirii insuficiente, a punților, a defectelor de găuri și a altor probleme la pinii lipiți prin val. Iluminatul său flexibil îmbunătățește, de asemenea, inspecția în jurul componentelor mari THT.
MEK este potrivit pentru producția de mix mare, de volum redus, unde designul PCB și tipurile de componente se schimbă frecvent. Sistemul său flexibil de inspecție poate gestiona SMT, THT, plăci grele de cupru și diferite dimensiuni de componente. Acest lucru îl face util pentru producătorii contractuali și producția de electronice industriale.
MEK folosește camere de mare viteză pentru a captura rapid imagini 2D/3D, oferindu-i un avantaj în viteza de scanare brută. Koh Young procesează seturi de date 3D mai mari din proiecțiile Moiré, dar tehnologia GPU mai nouă și Edge AI a îmbunătățit viteza de procesare. Ambele sisteme pot suporta inspecția eficientă a ansamblurilor PCB complexe.
Koh Young este puternic în inspecția SMT, deoarece măsurarea sa 3D poate detecta mici defecte, cum ar fi 0201 tombstone și probleme de volum de lipire. MEK funcționează bine cu componentele THT și înalte, deoarece camerele sale laterale pot inspecta conectorii, îmbinările de lipit și zonele ascunse de camerele de sus în jos.
Koh Young folosește măsurători 3D de înălțime și volum pentru a identifica defectele și pentru a reduce apelurile false. MEK folosește algoritmi AI pentru a separa defectele reale de diferențele vizuale cauzate de culorile PCB sau componentele reflectorizante. Ambele sisteme urmăresc să reducă apelurile false și să împiedice plăcile defecte să treacă prin inspecție.
Koh Young folosește software-ul KAP pentru a crea programe de inspecție din datele CAD și pentru a seta automat parametrii de inspecție. MEK folosește o bibliotecă de componente personalizabilă care oferă inginerilor mai mult control asupra setărilor de iluminare și inspecție. Ambele sisteme acceptă integrarea MES prin standardele SECS/GEM și IPC-CFX.
Atât Koh Young, cât și MEK oferă asistență tehnică globală și servicii de piese de schimb. Koh Young folosește centre regionale de asistență și diagnosticare la distanță, în timp ce MEK lucrează prin distribuitori regionali și parteneri de integrare. Cumpărătorii ar trebui să compare timpii de răspuns al inginerilor locali, disponibilitatea pieselor de schimb și acordurile de nivel de servicii (SLA) înainte de a cumpăra.
Dimensiunea de evaluare | Koh Young | MEK (Marantz) | Impact operațional |
|---|---|---|---|
Tehnologia de bază | Interferometrie Moiré 3D adevărată | Stereoscopic multi-unghi 5D/3D | Determină măsurarea absolută vs capacitatea de inspecție vizuală. |
Captură defect SMT | Excepțional (Micro-componente) | Puternic | Esențial pentru PCBA mobil și medical de înaltă densitate. |
THT / Componente înalte | Moderat (limitări de umbră) | Excepțional (sistem cu 9 camere) | Dictează performanța pe plăci cu tehnologie mixtă și industriale. |
Rata de apel falsă | Aproape de zero (date volumetrice) | Scăzut (filtrat prin AI) | Afectează direct blocajul de reprelucrare manuală și debitul eficient. |
Metoda de programare | Programare automată AI (KAP) | Personalizat pe bază de bibliotecă | Afectează viteza NPI (introducerea produsului nou) și pregătirea operatorului. |
Degajare pe axa Z | Clearance SMT standard | Opțiuni de clearance ridicate | Determină capacitatea de a inspecta plăci cu radiatoare sau relee masive. |
Decizia conceptuală de bază se rezumă la alegerea între controlul rigid al procesului și adaptabilitatea agilă. Implementarea tehnologiei Koh Young înseamnă angajamentul pentru metrologia absolută. Este o decizie de a măsura fiecare dimensiune fizică a unei plăci pentru a garanta conformitatea cu standardele neiertătoare ale industriei. Acest control rigid este necesar pentru mediile în care un singur defect este inacceptabil, cum ar fi producția aerospațială sau medicală.
În schimb, implementarea tehnologiei MEK înseamnă prioritizarea flexibilității. Este o decizie de a construi un proces de inspecție extrem de adaptabil, capabil să gestioneze amestecuri de produse imprevizibile, componente grele THT și diverse configurații de placă. Producătorii trebuie să-și alinieze alegerea mașinii direct cu realitatea lor dominantă de producție. O unitate cu volum mare care rulează plăci identice pentru smartphone-uri necesită o standardizare strictă, în timp ce un producător contractual care construiește cincizeci de produse diferite pe săptămână are nevoie de capabilități de producție agile.
Nicio mașină nu este universal superioară în toate mediile de producție. Alegerea optimă depinde în întregime de complexitatea plăcii specifice, raportul dintre componentele SMT și THT și strictețea cerințelor de conformitate a industriei. Alegeți Koh Young dacă unitatea dumneavoastră produce plăci SMT de înaltă densitate, esențiale pentru misiune, unde măsurarea 3D absolută și controlul procesului în buclă închisă sunt obligatorii pentru a îndeplini standardele auto sau medicale. Alegeți MEK dacă operați o unitate de producție cu un mix mare, care se ocupă cu diverse tipuri de plăci, componente grele THT și aveți nevoie de un sistem extrem de versatil, capabil de schimbări rapide.
Compilați un lot de testare cu cele mai complexe ansambluri PCB predispuse la defecte pentru a servi drept standard de referință.
Programați demonstrații live cu ambii furnizori pentru a vă rula plăcile de referință și pentru a înregistra timpul real de programare necesar.
Măsurați rata de apeluri false și rata de evadare în timpul testului în direct pentru a calcula debitul efectiv real pentru mixul dvs. de produse specifice.
Auditați suprafața fabricii și infrastructura de rețea pentru a asigura compatibilitatea cu amprenta fizică și cerințele de integrare MES ale mașinii selectate.
R: Koh Young utilizează interferometria Moiré cu mai multe căi pentru a capta măsurători volumetrice 3D absolute ale fiecărei componente și îmbinări de lipit. MEK folosește sisteme versatile de camere stereoscopice multi-unghi 5D/3D, care excelează la inspectarea geometriilor complexe și a îmbinărilor ascunse folosind iluminarea omnidirecțională.
R: MEK are în general performanțe mai bune pentru aplicațiile THT. Sistemele lor oferă opțiuni de inspecție de jos în sus, modularitate pentru liniile de lipire în val și camere laterale cu mai multe unghiuri cu un spațiu liber mare care inspectează componentele înalte și conectorii industriali grei fără interferențe de umbră.
A: Da. Ambele mărci acceptă pe deplin standardele moderne de integrare din fabrică, inclusiv protocoalele IPC-CFX și SECS/GEM. Ele facilitează comunicarea fără întreruperi de la mașină la mașină, permițând AOI să transmită date în timp real înapoi la echipamentele de inspecție și plasare a pastei de lipit.
A: Da. În timp ce folosesc imagini stereoscopice, mai degrabă decât metrologia Moiré absolută, algoritmii lor avansați și camerele de sus în jos de înaltă rezoluție detectează cu acuratețe micro-defecte, pietre funerare și punți pe ansambluri dens cu montare pe suprafață.
R: Koh Young minimizează apelurile false bazându-se pe măsurători volumetrice stricte și obiective, mai degrabă decât pe interpretarea vizuală. MEK reduce apelurile false prin utilizarea algoritmilor de filtrare avansați care învață să facă distincția între defectele structurale reale și anomaliile vizuale inofensive, cum ar fi culorile variate ale măștii de lipit.
