Inspecția optică automată bazată pe reguli (AOI) eșuează pe liniile PCBA moderne de înaltă densitate. Nu vă puteți baza pe praguri statice atunci când inspectați componentele 01005 sau plăcile BGA dens ambalate. Detectarea defectelor bazată pe inteligență artificială funcționează ca cerință de bază pentru orice operație serioasă de tehnologie de montare pe suprafață (SMT). Ratele ridicate de apeluri false și timpii lungi de examinare manuală reduc viteza liniei. Ele distrug marjele de randament și epuizează operatorii, ducând direct la erori secundare de inspecție.
Managerii de producție se confruntă cu o luptă constantă la nivelul fabricii. Algoritmii determiniști tradiționali se luptă să facă diferența între variațiile acceptabile ale procesului și defectele reale pe plăcile dens populate. O ușoară schimbare a serigrafiei sau reziduurile de flux inofensiv declanșează adesea o oprire a mașinii, forțând un operator uman să verifice o placă perfect bună.
Evaluăm modul în care doi jucători importanți își construiesc hardware-ul 3D AOI și software-ul AI pentru a remedia aceste blocaje. Ne vom uita la mecanica exactă a capetelor lor de inspecție, a cadrelor lor de învățare automată și a modului în care funcționează pe etajele active din fabrică. Această defalcare înlătură pretențiile de marketing de a se concentra pe performanța în linie, ratele de evadare a defectelor și eficiența reală a programării.
Eficiență de programare AI: contrastați cadrul vAI ProVision de la Viscom cu motorul AI proprietar al SAKI în ceea ce privește timpul de configurare pentru introducerea de noi produse (NPI) și generarea automată a programelor.
Reducere fals pozitivă și revizuire inteligentă: evidențiați valorile critice pentru evaluarea modului în care fiecare sistem distinge între toleranțe acceptabile și defecte critice și modul în care stațiile de evaluare asistate de AI minimizează timpul de verificare manuală.
Inspecție 3D profundă: rezumați modul în care ambele mărci abordează defectele ascunse și umbrirea componentelor înalte folosind tehnologii avansate de imagistică și algoritmi inteligenți.
Integrare și scalabilitate: subliniază gradul de pregătire a ambelor platforme pentru conformitatea fabricii inteligente, integrarea MES în buclă închisă și rafinarea continuă a învățării automate.
Cuprins

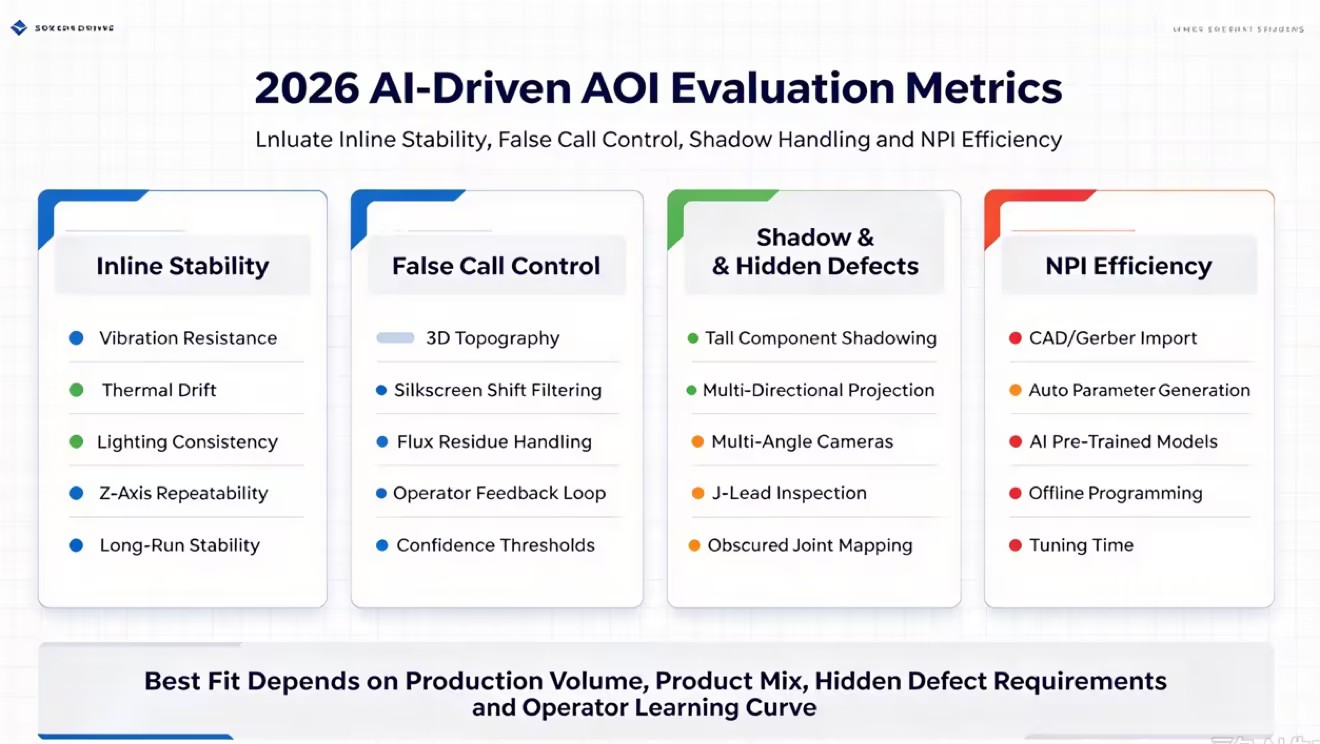

Performanța AOI ar trebui măsurată pe linii SMT reale, nu numai prin rezoluția camerei sau viteza maximă de inspecție. Vibrațiile din fabrică, schimbările de iluminare și schimbările de temperatură pot afecta calitatea imaginii și acuratețea inspecției. Un sistem AOI fiabil ar trebui să mențină o performanță stabilă în condițiile reale de producție.
AI ajută sistemele AOI să recunoască variațiile normale ale îmbinărilor de lipit și plasării componentelor, reducând apelurile false inutile. Sistemele moderne pot învăța și din feedbackul operatorului în timpul examinării defectelor. Acest lucru reduce timpul de inspecție manuală, scade volumul de muncă al operatorului și îmbunătățește eficiența inspecției în timp.
SAKI combină camerele de înaltă rezoluție cu proiecția cu defazare cu mai multe frecvențe pentru o inspecție 3D precisă. Iluminarea multidirecțională ajută la reducerea umbrelor de la componentele înalte și îmbunătățește măsurarea pe axa Z a componentelor și îmbinărilor de lipit, inclusiv zonele ascunse pe PCBA-uri de înaltă densitate.
SAKI folosește AI pentru a importa date CAD și Gerber, pentru a construi biblioteci de componente și pentru a crea automat setările inițiale de inspecție. AI-ul său analizează, de asemenea, datele despre îmbinări de lipire 3D pentru a detecta defecte precum cabluri ridicate, punte și lipire insuficientă, reducând nevoia de programare manuală și verificări vizuale 2D.
SAKI este potrivit pentru producția de volum mare, unde inspecția stabilă și ratele scăzute de apeluri false sunt importante. Procesul său NPI combină datele CAD, bibliotecile de componente, parametrii generați de AI și reglarea automată folosind plăci reale. Cu toate acestea, operatorii pot avea nevoie de instruire suplimentară, iar componentele personalizate pot necesita mai multe date de inspecție înainte ca modelul AI să devină fiabil.
Tehnologia capului senzorului dintr-o mașină Viscom AOI standard 2026 reprezintă o abordare foarte specializată a achiziției de date optice. Viscom se bazează în mare măsură pe sisteme de camere cu mai multe unghiuri care înconjoară un senzor ortogonal central de înaltă rezoluție. Această matrice funcționează în tandem cu module avansate de proiecție marginale. Proiectoarele aruncă modele precise de lumină peste bord, în timp ce camerele înclinate captează deformarea acestor modele peste componente.
Viscom creează această configurație hardware special pentru identificarea defectelor ascunse. Camerele înclinate privesc sub marginile anumitor componente și inspectează fileurile pachetelor de plumb J care rămân ascunse dintr-o vedere de sus în jos. Inspecția 3D profundă se bazează în întregime pe aceste date cu mai multe perspective. Sistemul reconstruiește un model 3D foarte precis al PCBA, permițând software-ului să măsoare volumul de lipit și coplanaritatea componentelor cu o precizie extremă.
VAI ProVision de la Viscom utilizează AI pentru a analiza datele CAD și a crea automat setări de inspecție bazate pe tipurile de componente și standardele IPC. Reduce munca manuală, cum ar fi desenarea zonelor de inspecție și stabilirea limitelor de înălțime, ajutând inginerii să creeze programe de inspecție mai rapid și să se concentreze pe componente mai complexe.
Viscom este potrivit pentru producția de mix mare, de înaltă fiabilitate, cum ar fi producția de automobile și aerospațială. Software-ul său vAI ProVision acceptă NPI mai rapid și schimbări frecvente de produs, în timp ce inspecția cu mai multe unghiuri ajută la îndeplinirea cerințelor stricte de inspecție. Cu toate acestea, sarcinile de inspecție mai complexe pot necesita configurare suplimentară și integrare a sistemului.

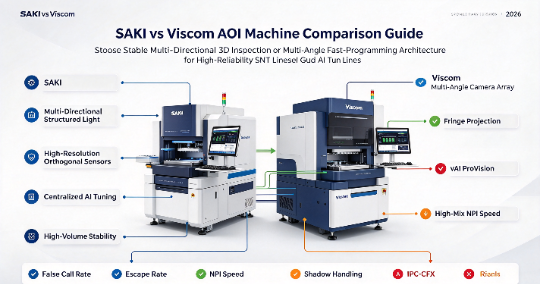

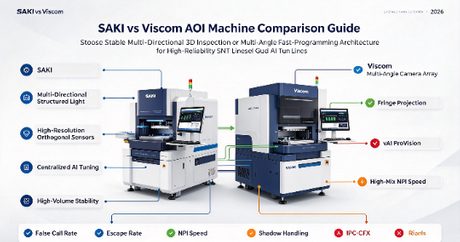

Pentru a înțelege diferențele de hardware și software, ne putem uita la modul în care ambele sisteme abordează procesul de inspecție:

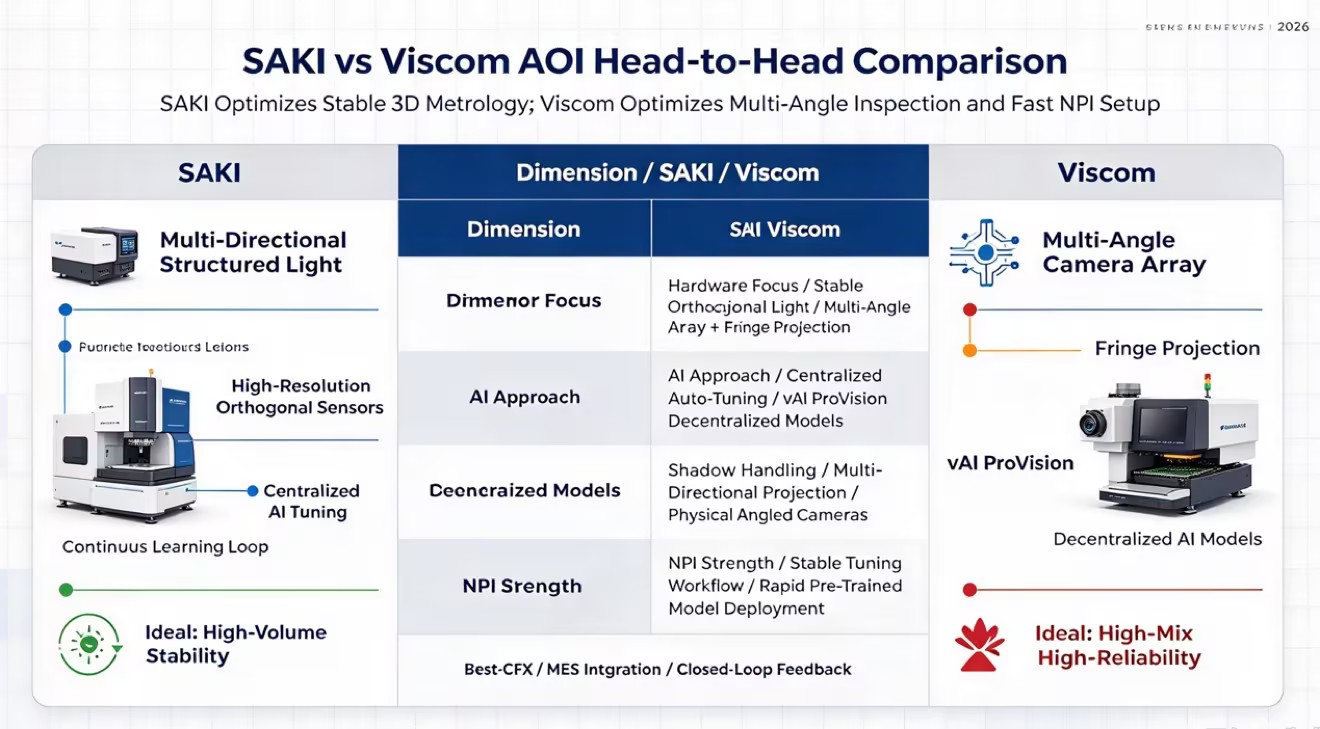

Caracteristica sistemului | Arhitectura SAKI | Arhitectura Viscom |
|---|---|---|
Designul senzorului primar | Ortogonală de înaltă rezoluție cu defazare | Ortogonale combinate cu matrice de camere multi-unghi |
Strategia de atenuare a umbrei | Proiecție luminoasă structurată multidirecțională | Inspecția fizică a camerei în unghi și proiecția marginilor |
Motorul software NPI | Auto-tuning AI centralizat | Modele descentralizate vAI ProVision |
Mediu ideal de producție | Execuții continue cu volum mare, amestec redus | Mix mare, fiabilitate ridicată (Automotive/Aerospațială) |
Maximizarea capacităților vAI ProVision necesită adesea o integrare profundă cu instrumentele proprietare de gestionare a datelor Viscom. Amprenta hardware a capului senzorului cu mai multe unghiuri poate fi, de asemenea, mai mare decât sistemele concurente, necesitând integrare atentă în liniile SMT existente. Evaluările complexe ale inteligenței artificiale care utilizează date de la toate camerele înclinate introduc simultan procesarea, cu un impact marginal asupra timpilor de ciclu pe plăci extrem de dense.
Compararea unei mașini SAKI cu Viscom AOI necesită analizarea modului în care rețelele neuronale respective filtrează variațiile acceptabile ale PCB-ului. Schimbările de serigrafie, reziduurile de flux și decolorarea minoră a substratului declanșează rezultate false pozitive în sistemele vechi. SAKI utilizează un model AI extrem de centralizat care filtrează aceste anomalii vizuale, acordând prioritate datelor topografice 3D față de variațiile de culoare 2D. Rețelele neuronale Viscom folosesc datele imaginii cu mai multe unghiuri pentru a încrucișa anomaliile, asigurându-se că o umbră cauzată de reziduurile de flux nu este interpretată greșit ca un filet de lipit lipsă.
Controlul granular asupra pragurilor de încredere AI diferă între cele două platforme. Viscom oferă inginerilor glisoare detaliate pentru a ajusta strictețea modelelor vAI ProVision, permițând ajustări rapide din mers. Sistemul SAKI automatizează aceste praguri pe baza buclei de învățare continuă, necesitând mai puțină intervenție manuală, dar oferind o capacitate de anulare manuală ceva mai puțin imediată. Ambele sisteme gestionează eficient inspecția 3D profundă pentru defecte ascunse, deși unghiurile fizice ale camerei Viscom oferă un avantaj în inspectarea geometriilor PCBA extrem de complexe cu umbrire severă.
Atât SAKI, cât și Viscom folosesc sisteme de revizuire asistate de AI pentru a reduce timpul de inspecție manuală. SAKI oferă imagini 3D clare de defect și de referință, în timp ce Viscom oferă mai multe vizualizări ale camerei și date de inspecție mai detaliate. Ambele sisteme pot învăța din feedbackul operatorului pentru a reduce apelurile false repetate în timp.
Ambele sisteme folosesc date CAD și Gerber pentru programare offline, dar fluxurile lor de lucru diferă. SAKI folosește un proces structurat de reglare AI care se concentrează pe inspecția stabilă, în timp ce vAI ProVision de la Viscom utilizează modele AI pre-antrenate pentru a crea programe mai rapid și pentru a reduce configurarea manuală în timpul NPI.
SAKI și Viscom acceptă IPC-CFX pentru integrarea cu MES și alte echipamente SMT. Ambele sisteme pot partaja datele AOI cu mașinile SPI și Pick-and-Place pentru a identifica modificările procesului și pentru a sprijini corecțiile automate. Acest lucru ajută la reducerea defectelor și la îmbunătățirea controlului producției.
SAKI și Viscom abordează provocarea producției de electronice cu filozofii de inginerie distincte. SAKI acordă prioritate stabilității hardware optic robuste și reglajului AI automatizat și centralizat pentru a obține o consistență maximă în linie. Viscom se concentrează în mare măsură pe achiziția de senzori cu mai multe unghiuri și pe implementarea rapidă a software-ului prin vAI ProVision pentru a domina mediile cu amestec ridicat și complexitate ridicată.
Facilitățile care acordă prioritate perioadelor lungi de producție, compatibilitatea existentă cu flota SAKI și rezistența absolută la variabilele de mediu ar trebui să fie pe lista scurtă a SAKI. Mediile care necesită procese rapide NPI, conformitatea strictă 3D pentru defecte ascunse și control granular asupra parametrilor AI vor găsi arhitectura Viscom extrem de eficientă.
Pentru a merge mai departe cu evaluarea AOI, executați următorii pași:
Compilați un lot de testare cu cele mai complexe PCBA-uri, inclusiv plăci cu defecțiuni istorice cunoscute.
Programați teste în linie cu ambii furnizori de pe podeaua SMT activă pentru a măsura reducerea efectivă a apelurilor false în condiții reale de căldură și vibrații.
Evaluați interfața software cu operatorii actuali ai mașinii pentru a evalua curba de învățare și a revizui ergonomia stației.
Verificați compatibilitatea IPC-CFX cu sistemul dvs. de execuție de producție (MES) existent pentru a vă asigura că funcțiile de înregistrare a datelor în buclă închisă funcționează corect.
R: Viscom integrează rețelele neuronale cu date de proiecție marginale 3D. AI analizează topografia 3D cu mai multe unghiuri a unei componente sau îmbinări de lipit. În loc să se bazeze pe reguli geometrice rigide, modelul de învățare automată înțelege variația naturală a fileurilor de lipit acceptabile și a plasărilor componentelor. Acest lucru îi permite să facă diferența între adevăratele defecte critice și variațiile acceptabile ale procesului, reducând drastic alarmele false și timpul de revizuire manuală.
R: Viscom oferă, în general, un proces NPI mai rapid datorită software-ului său vAI ProVision, care aplică în mod agresiv modele AI pregătite în prealabil datelor CAD importate pentru a genera automat parametrii de inspecție. SAKI dispune de instrumente de programare automată, dar fluxul său de lucru necesită o fază mai metodică de reglare bazată pe inteligență artificială pe primele câteva plăci fizice, dând prioritate stabilității pe termen lung față de viteza de configurare imediată.
A: Da. Ambele platforme sunt complet echipate pentru ecosisteme de fabrici inteligente. Aceștia acceptă protocoale de comunicare standard din industrie, inclusiv IPC-CFX și SECS/GEM. Acest lucru permite integrarea perfectă cu sistemele de execuție a producției (MES) existente pentru înregistrarea datelor în timp real, trasabilitate și feedback în buclă închisă cu alte echipamente de linie SMT.
R: Ambele aparate folosesc imagini avansate pentru a cartografi topografia plăcii. SAKI utilizează proiecția luminii structurate multidirecționale pentru a elimina umbrele cauzate de componentele înalte. Viscom folosește un sistem de cameră cu mai multe unghiuri combinat cu proiecția marginilor pentru a observa fizic sub marginile componentelor. Algoritmii inteligenți reconstituie apoi aceste date într-un model 3D precis pentru a inspecta îmbinările de lipire ascunse.
R: Întreținerea hardware implică calibrarea optică de rutină, curățarea lentilelor senzorului și verificarea alinierii proiectorului pentru a asigura acuratețea axei Z. Întreținerea software-ului este la fel de critică. Inginerii trebuie să actualizeze în mod continuu bibliotecile de componente centralizate și să gestioneze deviația modelului AI prin furnizarea de noi date sistemului atunci când furnizorii de componente sau producătorii de PCB se schimbă.
R: Modelele AI se adaptează prin capacități de învățare continuă și bucle de feedback inteligente de revizuire. Când un operator clasifică o anomalie pe o nouă componentă drept fals pozitiv, sistemul își actualizează ponderarea internă. Inginerii actualizează bibliotecile de componente centralizate offline, furnizând date AI CAD și imagini eșantion ale noilor piese, fără a opri producția activă.
