Standardizarea componentelor miniaturizate (metrice 0201 și mai jos) și a pachetelor complexe de circuite integrate a făcut din 3D Automated Optical Inspection (AOI) o poartă obligatorie de calitate, mutând accentul de la detectarea defectelor de bază la metrologie avansată, eliminarea apelurilor false și integrarea perfectă a datelor. Producătorii de PCBA se confruntă cu un compromis critic între debitul de inspecție (durata ciclului) și precizia absolută a măsurătorilor. Ratele ridicate de apeluri false creează blocaje secundare la stațiile de examinare manuală, anulând avantajele de viteză ale liniei SMT, în timp ce încărcăturile utile masive de date de imagine pot solicita rețelele IT din fabrică. Alegerea între o mașină AOI 3D Mirtec și Camtek necesită analiza arhitecturilor optice distincte, a ecosistemelor software, a cerințelor de infrastructură IT și a alinierii la medii de producție specifice (de exemplu, mixare mare/volum redus vs. crossover avansat de ambalare a semiconductorilor).
Arhitectură optică: Mirtec se bazează pe camere de sus în jos de rezoluție ultra-înaltă (până la 25MP) combinate cu proiecția franjelor Moiré cu frecvență multiplă, optimizând pentru inspecția SMT rapidă, la bord complet.
Focus asupra metrologiei: Camtek își valorifică rădăcinile adânci în inspecția avansată a semiconductorilor și a ambalajelor, oferind capabilități superioare de metrologie pentru substraturi extrem de complexe și micro-denivelări.
Impactul asupra randamentului: ambele platforme folosesc AI pentru a filtra apelurile false, dar fluxurile lor de lucru de programare, controlul versiunilor și sistemele de gestionare a bibliotecii dictează cât de repede o introducere de produs nou (NPI) atinge un randament optim.
Driver de decizie: Mirtec este în general favorizat pentru mediile SMT tradiționale, de mare viteză, în timp ce o mașină Camtek 3D AOI excelează în mediile hibride care necesită precizie de calitate semiconductoare și manipulare avansată a substratului.
Cuprins

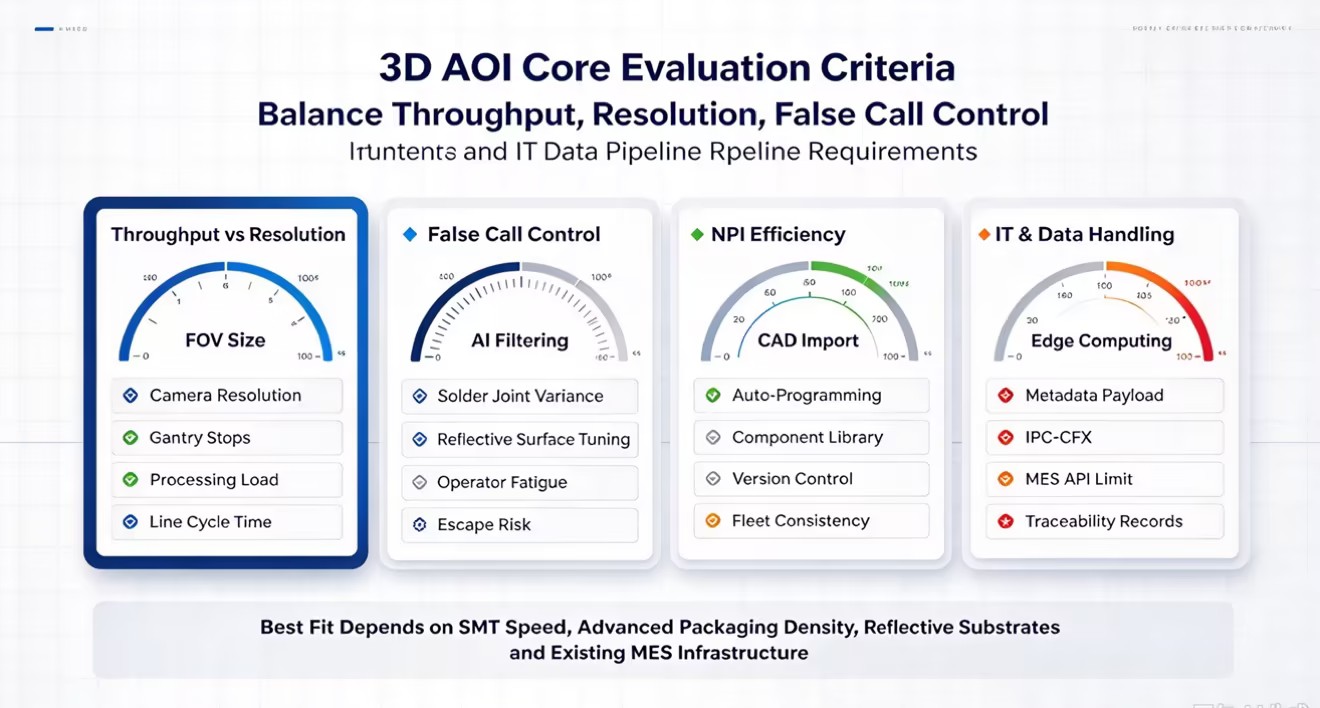

Limitele fizice ale câmpului vizual (FOV) și vitezele de captare a imaginii dictează performanța de bază a oricărui sistem de inspecție optică de la fabrica. Rezoluția camerei are un impact direct asupra capacității dumneavoastră de a inspecta plăcile dens populate, fără a încetini întreaga linie de producție. Senzorii cu megapixeli mai mari captează o zonă fizică mai mare într-un singur cadru. Acest lucru reduce numărul total de opriri mecanice pe care trebuie să le facă portalul pe PCB. Cu toate acestea, procesarea fișierelor de imagine mai mari necesită o putere de calcul imensă la margine. Trebuie să echilibrați nevoia de rezoluție sub-micron cu cerințele stricte de timp de ciclu ale liniei SMT. Dacă mașina de inspecție nu poate ține pasul cu echipamentul pick-and-place, aceasta devine imediat blocajul principal al fabricii.
Rezoluția camerei | Dimensiunea câmpului vizual (FOV). | Opriri de portic pe bord | Încărcare de procesare | Aplicație ideală |
|---|---|---|---|---|
12 Megapixeli | Mic | Ridicat | Scăzut | Legacy SMT, plăci cu densitate scăzută |
15 Megapixeli | Mediu | Mediu | Moderat | Producție standard SMT cu amestec ridicat |
25 Megapixeli | Mare | Scăzut | Ridicat | PCBA mobil de mare viteză, de înaltă densitate |
Adevăratul cost al unui apel fals depășește cu mult cele câteva secunde necesare unui operator pentru a-l șterge la stația de reluare. Indicatoarele false excesive au un impact semnificativ asupra eficienței muncii și induc oboseala severă a operatorului. Atunci când tehnicienii își petrec turele curățând sute de non-defecte, ei dezvoltă oboseală de alarmă. Aceasta este o condiție psihologică în care operatorii încep să aprobe mecanic steagurile fără o revizuire amănunțită. Acest lucru crește drastic riscul ca defectele reale să scape de stația de revizuire manuală și să ajungă la clientul final. Un sistem eficient de inspecție suprimă apelurile false la nivel algoritmic. Acest lucru asigură că operatorii umani interacționează numai cu anomalii autentice care necesită raționament ingineresc critic.
Mediile de producție cu amestec ridicat necesită fluxuri de lucru rapide de introducere a produselor noi (NPI). Eficiența programării offline, a capabilităților de reglare automată și a bibliotecilor de componente centralizate determină cât de repede trece o nouă placă de la etapa CAD la producția completă. Dacă programatorii trebuie să definească manual ferestre de inspecție și praguri de înălțime pentru fiecare componentă unică, timpii ciclului NPI vor crește vertiginos. Sistemele moderne oferă un control robust al versiunii. Acest lucru le permite inginerilor de proces să gestioneze bibliotecile de inspecție pe mai multe mașini fără probleme. Un algoritm reglat pe linia 1 trebuie să se comporte identic atunci când este implementat pe linia 4.
Metrologia 3D modernă generează zilnic terabytes de date brute de imagine. Conductele robuste de date gestionează aceste fișiere masive fără a cauza expirări ale rețelei sau limitarea serverului. Atunci când un sistem de inspecție încearcă să împingă date necomprimate din nor de puncte 3D către un sistem centralizat de execuție a producției (MES), copleșește cu ușurință rețelele standard gigabit. Fabricile necesită soluții inteligente de calcul de margine care comprimă datele, extrag doar metadatele de metrologie necesare și le transmit eficient. Eșecul optimizării acestei conducte de date are ca rezultat limite ale ratei HTTP 429 API, pachete abandonate și înregistrări de trasabilitate incomplete.
Mirtec abordează inspecția optică cu accent pe maximizarea FOV fără a sacrifica detaliile la nivel de microni. Tehnologia proprie a camerei foto utilizează senzori de sus în jos de la 15 MP la 25 MP asociate cu interfețe CoaXPress de mare viteză. Această densitate masivă de pixeli permite sistemului să capteze imagini foarte detaliate ale componentelor metrice 0201 pe o zonă fizică largă cu un singur declanșator. Prin reducerea numărului de mișcări ale portalului necesare pentru acoperirea unui PCBA standard, sistemele Mirtec mențin viteze mari de inspecție. Interfața CoaXPress asigură că volumul masiv de date de la cameră ajunge la unitatea de procesare cu o latență aproape de zero. Acest lucru menține hardware-ul perfect sincronizat cu analiza software-ului.
Pentru a extrage măsurători precise de înălțime 3D, Mirtec utilizează tehnologia Digital Multi-Frequency Quad Moiré. Sistemul proiectează modele de franjuri complexe pe PCBA din patru unghiuri distincte. Pe măsură ce aceste modele se întinde peste componente și îmbinările de lipit, camerele surprind schimbările de fază din franjuri. Software-ul calculează apoi topologia 3D exactă a plăcii. Această metodă identifică eficient defectele de coplanaritate ale circuitelor integrate cu aripi de pescăruş, măsoară volumul pastei de lipit şi detectează cablurile ridicate care trec de o inspecţie 2D standard. Abordarea cu mai multe frecvențe permite sistemului să măsoare cu precizie atât suprafețele puternic reflectorizante, cât și corpurile componente întunecate, care absorb lumina.
Suita de software Intelli-Sys conduce hardware-ul Mirtec, valorificând în mare măsură algoritmii de învățare profundă pentru sarcini complexe de inspecție. Algoritmii tradiționali bazați pe reguli se luptă cu variația naturală a aspectului îmbinării de lipit. Mirtec își antrenează modelele AI pe seturi vaste de date de îmbinări de lipit acceptabile și defecte. Acest lucru permite sistemului să ia decizii nuanțate care imită judecata umană. Software-ul dispune de recunoaștere optică a caracterelor (OCR) avansată. Acest OCR bazat pe inteligență artificială citește numerele de piesă gravate cu laser pe pachetele IC foarte reflectorizante, chiar și atunci când reziduurile de flux sau iluminarea slabă ascund parțial textul. Acest lucru asigură trasabilitatea strictă a componentelor la nivelul producției.
O mașină Camtek 3D AOI abordează inspecția dintr-o perspectivă mai întâi de metrologie, puternic influențată de rădăcinile adânci ale companiei în producția de semiconductori. Tehnologia senzorului atinge o precizie sub-micronica, care este esențială atunci când se inspectează micro-denivelări, stâlpi de cupru și suprafețe foarte reflectorizante. Camtek utilizează tehnici de iluminare specializate și senzori confocali sau bazați pe interferometrie pentru a capta date topografice precise. Acest lucru permite sistemului să măsoare caracteristici fizic prea mici sau prea reflectorizante pentru ca sistemele standard de proiecție marginale să se rezolve cu precizie. Accentul rămâne pe repetabilitatea absolută a măsurătorilor, mai degrabă decât doar pe semnalizarea defectelor de mare viteză.
Camtek deține avantaje structurale distincte atunci când inspectează ambalajele avansate, substraturile IC și plăcile de interconectare de înaltă densitate (HDI). Aceste substraturi prezintă deformare extremă, plăcuțe de aur foarte reflectorizante și geometrii de urme microscopice. Camtek își calibrează motoarele optice special pentru a gestiona reflexia speculară a siliciului gol și a metalelor lustruite. Sistemele de manipulare a materialelor din interiorul mașinii transportă substraturi ultra-subțiri sau flexibile fără a induce stres sau vibrații. În caz contrar, vibrația ar corupe datele de metrologie sub-micron. Acest lucru face ca platforma să fie foarte potrivită pentru mediile hibride de producție care fac legătura între SMT și ansamblul semiconductorilor.
Categorizarea defectelor într-un sistem Camtek depășește valorile simple de trecere/eșec. Software-ul proprietar se integrează direct cu sistemele de management al randamentului la nivel de semiconductor. Clasifică defectele pe baza unor reguli morfologice complexe și a datelor istorice ale randamentului. Atunci când inspectează mii de micro-denivelări pe un singur substrat, sistemul agregează datele de metrologie pentru a identifica deviațiile sistemice ale procesului. De exemplu, poate detecta o modificare ușoară a concentrației băii de placare cu mult înainte de apariția defectelor dure. Această manipulare proactivă a datelor permite inginerilor de proces să ajusteze echipamentele din amonte în mod dinamic, menținând rate de randament ridicate pentru produsele de ambalare avansate extrem de scumpe.
Ambele sisteme pot detecta defecte comune SMT, dar punctele lor forte diferă. Mirtec folosește tehnologia Quad Moiré pentru detectarea rapidă a cablurilor ridicate și a pietrelor funerare pe PCB-uri standard, în timp ce Camtek se concentrează pe măsurarea detaliată a caracteristicilor de lipire la scară micro și a substraturilor complexe complexe.
Componentele înalte pot crea umbre care ascund componentele mici din apropiere în timpul inspecției 3D. Mirtec folosește mai multe proiectoare și camere laterale pentru a inspecta aceste zone ascunse, în timp ce Camtek folosește optică specializată și stivuire focală pe axa Z. Ambele abordări ajută la reducerea punctelor moarte pe plăcile de înaltă densitate.
AI ajută la reducerea programării manuale și la îmbunătățirea clasificării defectelor. Mirtec se concentrează pe configurarea rapidă a AI pentru componentele standard SMT și liniile de producție, în timp ce Camtek folosește AI pentru analiza mai complexă a defectelor pe substraturi semiconductoare. Acest lucru acceptă diferite nevoi de inspecție și medii de producție.
Ambele sisteme oferă instrumente centralizate pentru gestionarea programelor de inspecție și a bibliotecilor de componente pe mai multe mașini. Mirtec se concentrează pe partajarea rapidă a bibliotecii între liniile SMT, în timp ce Camtek oferă control detaliat al versiunilor, înregistrări de audit și permisiuni de utilizator pentru mediile de producție care necesită trasabilitate strictă.

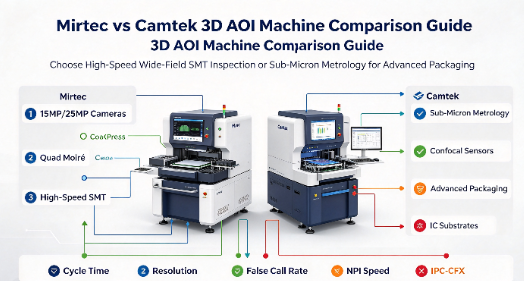

Caracteristica tehnică | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Aplicație primară | SMT de mare viteză, PCBA standard până la complex | Ambalare avansată, substraturi IC, HDI |
Miez optic | 15MP/25MP CoaXPress + Quad Moiré | Senzori confocali/interferometrii submicroni |
Atenuarea umbrei | 8 proiecție + 4 camere laterale | Motoare optice avansate și stivuire focală |
Focus AI | Varianta îmbinării de lipit, OCR, NPI rapid | Clasificarea defectelor morfologice, analiza randamentului |
Integrarea datelor | Conformitate standard MES, IPC-CFX | Sisteme de management al randamentului semiconductorilor |
Sistemele în buclă închisă conectează AOI cu SPI, Pick-and-Place și alte echipamente de producție. Când AOI detectează erori repetate de plasare, sistemul poate trimite date de corecție în amonte. Mirtec se concentrează pe comunicarea M2M în cadrul liniilor SMT, în timp ce Camtek conectează datele de inspecție cu sisteme mai largi de management al randamentului pentru ambalaje avansate.
Sistemele 3D AOI generează cantități mari de imagini și date de măsurare care pot crește încărcarea rețelei. Mirtec folosește edge computing pentru a procesa datele la nivel local și a trimite rezultate cheie ale inspecției către MES, în timp ce Camtek utilizează compresia datelor pentru a gestiona înregistrările detaliate de inspecție a semiconductorilor. Ambele abordări ajută la reducerea presiunii rețelei, păstrând în același timp datele importante de producție.
Atât Mirtec, cât și Camtek trimit date de inspecție către sistemele din fabrică pentru analiza calității și trasabilitate. Mirtec oferă tablouri de bord vizuale pentru tipurile de defecte, apeluri false și performanța mașinii, în timp ce Camtek se concentrează mai mult pe SPC detaliate și pe tendințele metrologiei pe termen lung. Aceste instrumente îi ajută pe ingineri să identifice schimbările de proces și să îmbunătățească calitatea producției.
Programați o demonstrație de referință folosind cel mai complex PCBA, inclusiv o placă defectă cunoscută, pentru a evalua timpul real de programare și ratele de capturare a defectelor.
Auditați ratele actuale de apeluri false și clasificați-le în funcție de tipul de componentă pentru a identifica punctele moarte optice specifice pe linia dvs. SMT existentă.
Evaluați lățimea de bandă a rețelei din fabrică și limitele MES API cu departamentul IT pentru a vă asigura că infrastructura poate gestiona încărcături continue de date de metrologie 3D.
Testați software-ul de programare offline în timpul evaluării furnizorului pentru a măsura timpul exact necesar pentru a construi o nouă bibliotecă de componente de la zero.
R: Mirtec utilizează camere de sus în jos de rezoluție ultra-înaltă asociate cu proiecția franjelor Moiré cu mai multe frecvențe pentru inspecție SMT de mare viteză și câmp larg. Camtek folosește senzori specializați confocali sau bazați pe interferometrie, proiectați pentru metrologia sub-micron, concentrându-se pe precizie extremă pentru semiconductori și substraturi avansate de ambalare.
R: Camtek se ocupă de suprafețe foarte reflectorizante utilizând motoare optice avansate și tehnici de iluminare specializate calibrate pentru reflexia speculară. Acest lucru permite senzorilor să capteze date topografice precise pe siliciu gol, metale lustruite și micro-denivelări, fără pierderea de date cauzată de obicei de strălucirea în sistemele standard de proiecție.
R: Mirtec este, în general, mai potrivit pentru medii cu amestec mare și volum redus. Software-ul său Intelli-Sys și programarea automată bazată pe inteligență artificială permit fluxuri de lucru rapide de introducere a produselor noi. Abilitatea de a regla rapid algoritmii și de a implementa biblioteci de componente centralizate reduce semnificativ timpul de configurare în timpul schimbărilor frecvente de linie.
R: Mirtec atenuează efectele de umbră utilizând o arhitectură cu mai multe camere, de obicei având o configurație cu 8 proiecții plus cameră cu 4 laturi. Când o componentă înaltă blochează proiecția de sus în jos, camerele laterale captează zonele umbrite, asigurându-se că componentele adiacente mai mici sunt inspectate complet.
A: Da. Pentru a preveni limitarea rețelei și expirarea timpului API, ambele sisteme folosesc edge computing pentru a procesa local datele brute ale imaginii. Ei comprimă norii masivi de puncte 3D în încărcături utile de metadate ușoare, transmitând numai valori esențiale de trecere/eșec și date de înălțime către MES prin protocoale standard.
R: AI reduce apelurile false prin înlocuirea pragurilor rigide, bazate pe reguli, cu modele de învățare profundă instruite pe seturi vaste de date de îmbinări acceptabile și defecte. AI înțelege variația naturală și acceptabilă a aspectului lipirii, permițându-i să clasifice cu precizie anomaliile complexe care declanșează semnale false în algoritmii tradiționali.
