În producția de înaltă densitate a tehnologiei de montare la suprafață (SMT), impactul financiar al apelurilor false și al defectelor se extinde în mod exponențial odată cu miniaturizarea componentelor. Când plasează componente 0201m și 01005, echipele de inginerie și calitate se luptă să echilibreze debitul de inspecție cu precizie absolută. Sistemele vechi de inspecție optică automată (AOI) se bazează în mare măsură pe reglarea manuală a pragului. Acest lucru duce la oboseala operatorului, clasificarea inconsecventă a defectelor și blocajele de producție în timpul introducerii de produse noi (NPI).
Rezolvarea acestor blocaje necesită evaluarea platformelor AOI 3D de ultimă generație. Această analiză compară hardware-ul optic, ecosistemele software bazate pe inteligență artificială și realitățile operaționale ale arhitecturilor Pemtron și SAKI. Evaluăm modul în care diferitele tehnologii de proiecție și modele de învățare automată influențează detectarea defectelor la nivelul fabricii. Veți afla care sistem se aliniază cel mai bine cu mediile de producție specifice, permițând echipei dvs. să optimizeze viteza liniei fără a sacrifica controlul calității.
Arhitectura hardware impune precizia liniei de bază: Pemtron utilizează proiectia 3D Moiré cu modele de culoare avansate pentru profiluri extrem de detaliate ale îmbinărilor de lipire, în timp ce SAKI accentuează stabilitatea portalului rigid și captarea imaginii de mare viteză pentru repetabilitate constantă.
Implementarea AI diferă în sferă: ambele platforme folosesc învățarea automată, dar aplicația lor variază — Pemtron se concentrează în mare măsură pe programarea automată și reducerea timpului de configurare a NPI, în timp ce SAKI prioritizează filtrarea defectelor bazată pe AI pentru a minimiza ratele de apeluri false.
Compensații între randament și rezoluție: Selectarea dintre aceste sisteme necesită potrivirea câmpului vizual (FOV) al aparatului și a capabilităților de rezoluție a camerei (de exemplu, 12MP vs. 25MP) la cerințele specifice de viteză a liniei și densitatea componentelor.
Pregătirea fabricii inteligente și sinergia în buclă închisă: ambele sisteme acceptă standardele Industry 4.0 (IPC-CFX, Hermes), dar capacitatea lor de a se integra perfect cu sistemele existente de inspecție a pastei de lipit (SPI) și inspecție automată cu raze X (AXI) dictează un adevărat control al procesului în buclă închisă.
Cuprins
Sistemele AOI trebuie să echilibreze apelurile false și defectele pierdute. Prea multe apeluri false măresc revizuirea manuală și volumul de lucru al operatorului, în timp ce defectele ratate pot duce la probleme de calitate și costuri de garanție. Producătorii ar trebui să testeze sistemele AOI cu plăci de producție reale pentru a confirma că pot reduce alarmele false în timp ce detectează în continuare bilele de lipit, punțile și lipirea insuficientă.
Viteza de inspecție AOI trebuie să se potrivească cu restul liniei SMT pentru a evita blocajele de producție. Un câmp vizual mai mare (FOV) poate inspecta mai multe componente simultan și poate reduce timpul ciclului, dar calitatea imaginii și acuratețea axei Z trebuie să rămână stabile. Producătorii ar trebui să echilibreze FOV, viteza de inspecție și complexitatea PCB atunci când selectează un sistem.
Introducerea rapidă a produselor noi (NPI) ajută producătorii să gestioneze schimbările frecvente ale produselor. Sistemele moderne AOI pot importa date ODB++ sau Gerber, pot identifica componente și pot crea automat setări de bază de inspecție. Acest lucru reduce programarea manuală și poate scurta timpul de configurare de la zile la ore.

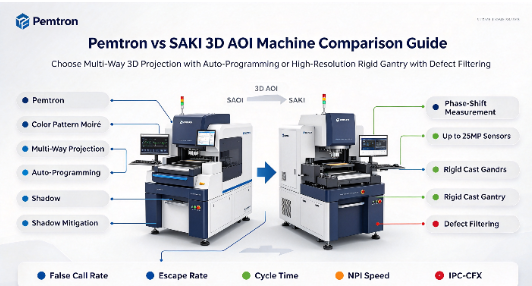

Când se evaluează sistemul Pemtron vs SAKI AOI , diferența de bază constă în metodele lor de captură optică. Pemtron se bazează în mare măsură pe tehnologia Moiré de proiecție în mai multe direcții și model de culoare. Această abordare proiectează modele precise de grătare pe placa de circuit imprimat din mai multe unghiuri. Pe măsură ce aceste modele luminoase lovesc fileuri de lipit curbate sau corpurile componente, liniile se deformează. Camera surprinde această deformare, iar software-ul calculează exact înălțimea și volumul pe baza deplasării de fază a rețelei.
Această strategie de proiecție multiplă excelează în eliminarea efectelor de umbră. Componentele înalte, cum ar fi condensatoarele electrolitice, releele sau conectorii mari blochează adesea lumina să ajungă la micro-pasivi adiacente. Prin proiectarea luminii din patru sau opt unghiuri distincte, Pemtron se asigură că fiecare filet de lipit primește o iluminare adecvată. Acest lucru previne punctele moarte și permite o profilare 3D precisă chiar și în regiunile dens populate.
SAKI combină camere de înaltă rezoluție de la 12 MP la 25 MP cu tehnologia de măsurare cu schimbare de fază pentru a inspecta componente mici, cum ar fi 0201m. Lentilele telecentrice ajută la menținerea măsurătorilor precise pe întregul câmp vizual (FOV), permițând sistemului să echilibreze viteza de inspecție cu detaliile necesare micro-componentelor și îmbinărilor de lipit.
Structurile stabile ale mașinii ajută la prevenirea ca vibrațiile să afecteze calitatea imaginii AOI. SAKI folosește un design portal rigid pentru a îmbunătăți stabilitatea în timpul scanării de mare viteză, în timp ce Pemtron utilizează motoare liniare și encodere de precizie pentru o mișcare lină. Ambele modele acceptă inspecție repetabilă, dar folosesc abordări diferite pentru a controla vibrațiile și mișcarea.
Pemtron folosește inteligența artificială pentru a accelera configurarea Introducerii produselor noi (NPI). Software-ul importă date CAD, identifică pachetele de componente și aplică automat setările de inspecție adecvate. Inginerii trebuie doar să revizuiască și să ajusteze parametrii sugerați, în timp ce sistemul poate învăța din aceste modificări pentru a îmbunătăți programarea viitoare și a reduce timpul de configurare.
În timp ce Pemtron se concentrează pe partea de programare, SAKI AOI Systems implementează AI în primul rând pentru a filtra defectele în timpul producției. SAKI își antrenează rețelele neuronale pe milioane de îmbinări de lipit din lumea reală. AI înțelege diferențele vizuale subtile dintre un defect critic și o anomalie benignă, funcționând la fel ca un inspector uman experimentat.
Reziduurile variabile de flux declanșează adesea alarme false de lipire insuficientă pe mașinile vechi. AI-ul lui SAKI recunoaște textura și modelele de reflexie ale fluxului. Suprimă alarma, permițând bordului să treacă fără intervenția operatorului. Această aplicație direcționată a învățării automate atacă direct rata de apeluri false, eliberând personalului de control al calității să se concentreze pe abaterile reale ale procesului, mai degrabă decât să urmărească defectele fantomă.
Conectorii înalți, condensatorii și scuturile RF pot crea umbre care ascund componentele mici din apropiere de camerele de sus în jos. Sistemele avansate 3D AOI folosesc camere cu unghi lateral și iluminare multidirecțională pentru a inspecta aceste zone. Acest lucru îmbunătățește vizibilitatea îmbinărilor de lipit și reduce punctele moarte pe plăcile de înaltă densitate.
Componentele mici, cum ar fi 0201m și 01005, necesită inspecție de înaltă rezoluție. Sistemele 3D AOI folosesc măsurători precise pe axa Z pentru a detecta mici modificări de înălțime și defecte, cum ar fi pietrele funerare. Acest lucru ajută la prevenirea trecerii conexiunilor de lipire slabe la următoarea etapă de producție.
Sistemele 3D AOI măsoară volumul, înălțimea și forma îmbinării de lipit în loc să verifice doar dacă este prezentă lipirea. Acest lucru ajută la detectarea lipirii insuficiente, a lipirii excesive și a posibilelor punți care pot fi dificil de văzut la inspecția 2D. Măsurarea 3D precisă acceptă, de asemenea, cerințele de inspecție IPC-A-610 Clasa 3.
Pentru a simplifica procesul de evaluare, următoarele tabele detaliază diferențele arhitecturale de bază și strategiile specifice de detectare a defectelor utilizate de platformele moderne 3D AOI.
Caracteristică / Capacitate | Arhitectura Pemtron 3D AOI | Arhitectura SAKI 3D AOI |
|---|---|---|
Tehnologia 3D primară | Proiectare Moiré cu model de culoare (cu mai multe direcții) | Măsurarea defazării cu senzori de înaltă rezoluție |
Rezoluția camerei | CMOS de mare viteză (de obicei 12MP - 15MP) | Opțiuni de rezoluție ultra-înaltă (până la 25MP) |
Structura mecanică | Motoare liniare de precizie, control fluid al mișcării | Portic turnat rigid și greu pentru stabilitate maximă |
Zona de focalizare AI | Auto-programare, ingerare CAD, viteza NPI | Filtrarea defectelor, suprimarea apelurilor false |
Atenuarea umbrei | Proiecția în 8 direcții elimină punctele moarte | Camere laterale și unghiuri de iluminare optimizate |
Tip de defecte | Provocare de detectare | Strategia de soluție 3D AOI |
|---|---|---|
Mormânt (01005) | Componenta este prea mică pentru detectarea marginilor 2D. | Maparea înălțimii axei Z detectează ridicarea la nivel de microni. |
File de călcâi insuficient | Ascuns în spatele plumbului cu aripi de pescăruş. | Proiecția cu mai multe unghiuri se luminează în spatele plumbului. |
Probleme de coplanaritate (BGA) | Defectele sunt complet ascunse sub pachet. | Măsurarea pe axa Z a înclinării suprafeței superioare a pachetului. |
Pooling de flux | Imită reflexia lipirii reale. | Rețelele neuronale AI clasifică textura fluxului față de lipire. |
Pemtron și SAKI acceptă standardele de comunicare M2M precum IPC-CFX și Hermes. Aceste standarde permit mașinilor AOI să partajeze datele defectelor cu MES și alte echipamente de producție în timp real. Acest lucru îi ajută pe ingineri să monitorizeze tendințele de calitate, să identifice mai devreme problemele de producție și să reducă deșeurile inutile.
Conectarea datelor SPI, AOI și AXI ajută producătorii să găsească mai rapid sursa defectelor PCB. SPI verifică pasta de lipit, AOI detectează defecte vizibile, iar AXI inspectează îmbinările de lipit ascunse, cum ar fi cele sub BGA. Partajarea acestor date pe întreaga linie de producție sprijină rezolvarea mai rapidă a problemelor și un control mai bun al procesului.
Calibrarea regulată ajută mașinile AOI să mențină acuratețea inspecției în timp. Praful, schimbările de temperatură și iluminarea LED mai slabă pot afecta camerele și măsurătorile pe axa Z. Sistemele moderne folosesc instrumente de calibrare automată pentru a ajusta focalizarea camerei, iluminarea și măsurătorile 3D, ajutând la reducerea derivei măsurătorilor și a apelurilor false.
Interfețele software clare și instruirea adecvată ajută operatorii să revizuiască defectele mai precis. Sistemele moderne AOI pot afișa imagini 3D cu defecte, imagini de referință și zone cu probleme evidențiate, cum ar fi cabluri ridicate sau punți de lipit. Acest lucru face defectele mai ușor de înțeles, reduce oboseala operatorului și îmbunătățește consistența inspecției în diferite schimburi.
Selectarea platformei de inspecție potrivită necesită potrivirea capacităților mașinii la provocările dumneavoastră specifice de producție. Urmați acești pași acționați pentru a finaliza evaluarea:
Auditați datele actuale ale defectelor pentru a determina dacă problema principală este timpul de programare sau sensibilitatea algoritmului.
Furnizați ambilor furnizori cea mai complexă placă de producție de mare densitate și măsurați timpul real de programare NPI de la zero.
Inspectați calitatea construcției fizice a sistemelor portal, observând modul în care vibrațiile influențează claritatea imaginii la viteza maximă necesară a liniei.
Verificați dacă sistemul ales poate împinge și extrage cu succes date din mașinile SPI existente și din rețeaua MES folosind standardele IPC-CFX.
R: Proiecția Moiré aruncă modele precise de grilă pe tablă. Pe măsură ce grila cade peste file de lipit curbate sau componente înalte, liniile se deformează. Camera surprinde această deformare, iar software-ul folosește algoritmi de defazare pentru a calcula înălțimea și volumul exact 3D ale obiectului, oferind date topografice foarte precise.
R: O cameră de 25 MP surprinde cantități masive de detalii într-o singură imagine. Acest lucru permite aparatului să mențină un câmp vizual mare (FOV) în timp ce rezolvă detaliile microscopice ale componentelor 0201m și 01005. Acesta asigură viteze mari de inspecție fără a sacrifica rezoluția necesară pentru detectarea micro-defectelor.
R: Inspecția SMT necesită ca capul optic să se miște rapid și să se oprească brusc. Această mișcare generează energie cinetică și vibrație. Un portal rigid și greu absoarbe această vibrație instantaneu. Acest lucru previne tremurarea obiectivului camerei în timpul capturii imaginii, eliminând neclaritatea și asigurând măsurători consistente și repetabile.
R: AI utilizează rețele neuronale antrenate pe milioane de îmbinări de lipit din lumea reală. Învață să facă diferența între defecte critice și anomalii vizuale inofensive, cum ar fi reziduurile variate de flux sau decolorarea ușoară a tamponului. Recunoscând aceste modele benigne, AI suprimă alarma, prevenind un apel fals.
R: IPC-CFX este un protocol de comunicație Machine-to-Machine (M2M) standard din industrie. Acesta permite mașinii AOI să partajeze fără probleme datele defectelor în timp real cu alte echipamente, cum ar fi mașinile SPI, dispozitivele de montare pick-and-place și software-ul MES din fabrică, permițând controlul automat al procesului în buclă închisă și analize avansate.
A: Da. Sistemele avansate atenuează umbrele utilizând proiectoare cu mai multe direcții și camere cu unghi lateral. Iluminarea plăcii din mai multe unghiuri diferite asigură că lumina ajunge sub componentele înalte, permițând sistemului să profileze cu precizie elementele pasive mai mici situate în zone strâmte, de înaltă densitate.
