Blocajele de tip pick-and-place ucid direct profitabilitatea ansamblului plăcilor de circuite imprimate. Lupți constant pentru echilibrul dintre viteza de plasare brută, agilitatea de schimbare și calitatea fără compromisuri a produsului. Selectarea greșită a platformei tehnologice de montare pe suprafață duce la timpi de nefuncționare masiv, rate mari de deșeuri și erori de plasare. Forțarea unei mașini cu volum mare într-un mediu cu amestec ridicat garantează întârzieri de configurare. Rularea unei platforme agile pentru producția susținută în masă vă sufocă producția.

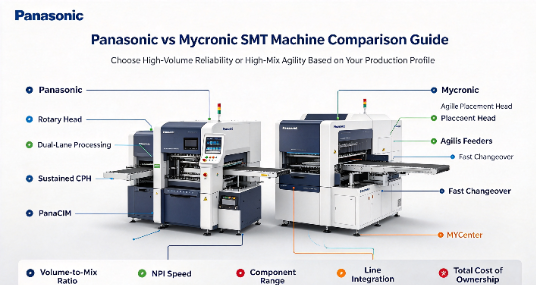

Evaluarea unei mașini SMT Panasonic vs Mycronic înseamnă a analiza cerințele reale de producție, fiabilitatea pe termen lung și compatibilitatea cu liniile. Panasonic oferă un randament susținut, de ultra-înaltă viteză pentru rulări masive. Mycronic vă oferă schimbări rapide și flexibilitate extremă a componentelor pentru programe dinamice. Vom descompune diferențele arhitecturale, ecosistemele software și compatibilitatea cu liniile lor, astfel încât să puteți optimiza eficiența producției pe baza datelor operaționale reale.
Alinierea profilului de producție: Panasonic excelează, în general, în medii cu volum mare, amestec redus (HVLM) care necesită un proces susținut, de viteză ultra-înaltă, în timp ce Mycronic este proiectat pentru agilitate mixt mare, volum redus (HMLV) și schimbări rapide.
Software și ecosistem: Suita de software Mycronic acordă prioritate NPI (introducerea unui produs nou) și gestionarea stocurilor, în timp ce PanaCIM de la Panasonic se concentrează pe controlul liniei la nivel de întreprindere și monitorizarea continuă a producției.
Realități de integrare: Evaluarea fiecărei mașini SMT necesită evaluarea compatibilității cu imprimantele de ecran existente, cuptoarele de reflow și MES (sisteme de execuție de fabricație) pentru a asigura configurații inline sau insulă fără întreruperi.
Suport și fiabilitate pentru furnizori: Succesul pe termen lung depinde în mare măsură de rețeaua globală de service a producătorului, de opțiunile SLA și de fiabilitatea hardware-ului lor în condiții de stres operațional continuu.
Cuprins
Viteza teoretică de plasare oferă o linie de bază pentru componente pe oră (CPH) folosind standardul IPC-9850. Cu toate acestea, CPH teoretic reflectă rareori producția reală a podelei fabricii. Eficiența reală a producției se bazează pe ratele de utilizare a liniei. O mașină cu 100.000 CPH nu înseamnă nimic dacă sta inactiv ore întregi în timpul setărilor complexe. Evaluarea unei mașini SMT necesită calcularea debitului real. Trebuie să luați în considerare timpii de transfer al plăcii, întârzierile de recunoaștere fiduciară și intervalele de schimbare a duzelor. Mediile cu volum mare necesită CPH susținut. Facilitățile cu amestec ridicat acordă prioritate menținerii unei utilizări ridicate în ciuda opririlor frecvente de producție. Când rulați o linie continuă de plăci pentru automobile, doriți ca capul să se miște constant. Când rulați loturi de prototipuri, doriți ca mașina să reia și să funcționeze în câteva minute de la finalizarea unei lucrări.
Numărul de schimbări zilnice de produs dictează capacitatea necesară de alimentare și viteza de configurare a software-ului. Într-o unitate care rulează zece ansambluri diferite pe schimb, timpul de schimbare devine principalul blocaj. Succesul depinde de cât de repede operatorii pot schimba băncile de alimentare, pot încărca noi programe de plasare și pot verifica valorile componentelor. Mașinile proiectate cu capabilități de configurare offline permit operatorilor să pregătească următoarea lucrare în timp ce cea actuală rulează. Acest lucru reduce drastic timpul de oprire a mașinii. Arhitectura feederului influențează direct această metrică. Hrănitoarele voluminoase sau complexe încetinesc procesul de tranziție. Dacă operatorii dvs. petrec treizeci de minute îmbinând banda și verificând bobinele pentru fiecare nouă lucrare, rata dvs. de utilizare scade.
Vitezele mari de plasare nu trebuie să compromită niciodată calitatea produsului. Reprelucrarea unui PCB dens populat degradează fiabilitatea și irosește ore de muncă. Platformele moderne utilizează sisteme avansate de viziune, corecție a erorilor în timp real și verificări de coplanaritate pentru a menține randamentele ridicate de plasare. Criteriile de succes includ capacitatea mașinii de a detecta cablurile îndoite, de a verifica orientarea componentelor înainte de plasare și de a ajusta automat pentru o ușoară deformare a plăcii. Ratele de respingere trebuie să rămână aproape de zero. Acest lucru necesită stabilitate mecanică robustă și control precis al vidului la vârful duzei. O componentă căzută sau un rezistor 0402 înclinat creează un coșmar în aval la stația de inspecție optică automată (AOI).
Miniaturizarea continuă să depășească limitele hardware-ului de asamblare. O platformă capabilă trebuie să gestioneze micro-componente, cum ar fi cipurile metrice 01005 și 0201, cu precizie absolută. Simultan, mașina trebuie să găzduiască conectori mari, de formă ciudată, inductori grei și condensatori electrolitici înalți. Succesul este definit de capacitatea echipamentului de a gestiona această gamă vastă de componente fără a necesita intervenție manuală excesivă. Doriți să evitați duzele personalizate sau capetele de plasare specializate care perturbă fluxul de producție standard. Dacă mașina dvs. necesită o schimbare manuală a capului pentru a plasa un BGA de 45 mm, pierdeți timp valoros de producție.
Sectoarele reglementate, inclusiv dispozitivele medicale, industria aerospațială și producția de automobile, necesită trasabilitate strictă la nivel de componente. Criteriile de succes implică capacitatea software a mașinii de a înregistra exact ce rolă de componentă a fost utilizată pe un anumit număr de serie al plăcii. Acest lucru necesită o integrare perfectă cu scanere de coduri de bare, alimentatoare inteligente și rețele MES din fabrică. Sistemul trebuie să împiedice un operator să încarce bobina greșită. Trebuie să documenteze întregul proces de plasare pentru a satisface auditurile stricte de conformitate a industriei. Când un auditor solicită istoricul plasării unui anumit micro-controler, software-ul dvs. trebuie să genereze acel raport instantaneu.
Panasonic își proiectează platformele în jurul tehnologiei capului rotativ și modularității rigide. Filosofia de bază se concentrează pe plasarea continuă, neîntreruptă. Capetele rotative permit mai multor duze să aleagă componente simultan și să le plaseze în succesiune rapidă. Acest lucru evită mișcarea pornire-oprire inerentă unor sisteme liniare. Această abordare mecanică minimizează vibrațiile la viteze mari, asigurând o precizie constantă în timpul producției masive. Designul modular permite instalațiilor să-și scaleze liniile adăugând module specifice de plasare sau distribuire, pe măsură ce cerințele de volum cresc. Construiți o linie care se potrivește exact cerințelor dvs. de debit fără a investi excesiv în flexibilitate inutilă.
Atunci când obiectivul principal este plasarea susținută de mare viteză, arhitecturile Panasonic excelează. Integrarea procesării pe două benzi permite mașinii să populeze două plăci identice simultan sau să proceseze două plăci diferite în mod asincron. Acest lucru elimină blocajele de transfer al plăcii. Capetele de plasare rotative își mențin valorile CPH chiar și atunci când manipulează un amestec dens de componente pasive standard. Sistemele de portal rigid și motoarele liniare avansate antrenează capetele de plasare cu profile de accelerație agresive. Maximizați producția pe metru pătrat de suprafață a fabricii. Dacă trebuie să plasați milioane de condensatoare 0201 pe săptămână, această arhitectură gestionează sarcina fără efort.
Panasonic integrează corecții de plasare bazate pe inteligență artificială pentru a menține fiabilitatea în condiții de stres operațional continuu. Mașinile monitorizează datele de plasare în timp real. Acestea se ajustează automat pentru schimbări microscopice în alinierea plăcii sau variații ale componentelor. Ingineria mecanică se concentrează pe piese turnate robuste, rezistente, care rezistă expansiunii termice și vibrațiilor. Această comunicare inteligentă se extinde pe întreaga linie de producție. Aparatul transmite datele înapoi la imprimanta de ecran pentru a corecta decalajele pastei de lipit înainte ca acestea să provoace defecte de plasare. Obțineți o linie de auto-corecție care rulează pentru schimburi la un moment dat, cu intervenția minimă a operatorului.
Sistemul inteligent de alimentare gestionează componente vrac pentru o funcționare neîntreruptă. Panasonic utilizează capabilități de operare fără îmbinare. Operatorii atașează o nouă bobină de componente la o bobină care expiră fără a opri mașina. Cărucioarele de alimentare permit schimbarea rapidă. Operatorii rulează într-un banc complet nou de componente prevalidate. Această arhitectură acceptă producția continuă. Aparatul rulează zile sau săptămâni pe o singură familie de produse. Petreceți mai puțin timp dărâmând setările și mai mult timp împingând plăcile prin cuptorul de reflow.
Ecosistemele Panasonic prosperă în medii în care volumul dictează profitabilitatea. Producătorii contractuali și producătorii de echipamente originale care produc electronice de larg consum, smartphone-uri, module de control auto și matrice de iluminat LED beneficiază enorm de pe urma acestei arhitecturi. Aceste facilități se confruntă cu schimbări rare și necesită fiabilitate continuă la nivel de întreprindere. Mașinile funcționează 24/7. Ele reprezintă alegerea optimă pentru strategiile de producție cu volum mare și amestec redus. Dacă programul dvs. de producție arată la fel vineri ca și luni, Panasonic vă oferă stabilitatea de care aveți nevoie.
Mycronic abordează asamblarea cu accent pe flexibilitatea extremă și configurarea bazată pe software. Filosofia inginerească prioritizează capacitatea de a manipula orice componentă, pe orice placă, în orice moment. În loc să se bazeze pe capete rotative masive, Mycronic utilizează capete de plasare extrem de agile combinate cu bănci de scule sofisticate. Această arhitectură se integrează cu tehnologia proprie de imprimare cu jet. Facilitățile aplică pastă de lipit din mers, fără a avea nevoie de șabloane personalizate pentru fiecare nouă revizuire a plăcii. Eliminați întârzierile de achiziție a șablonului și începeți să construiți prototipuri în aceeași zi în care primiți plăcile goale.
Sistemul de alimentare Agilis conduce optimizarea trecerii Mycronic. Aceste alimentatoare nu au piese mobile complexe. Ei se bazează pe mașină pentru a avansa banda. Operatorii încarcă o bobină nouă într-un alimentator în câteva secunde, fără scule sau îmbinare cu bandă. Abordarea centrată pe software permite o configurare completă off-line. Operatorii programează mașina, validează valorile componentelor și încarcă alimentatoarele Agilis în magazii în timp ce mașina construiește în mod activ un alt produs. Această arhitectură minimizează timpul de nefuncționare în timpul introducerilor de produse noi. Schimbați o lucrare finalizată cu un nou prototip în câteva minute în loc de ore.
Mycronic utilizează sisteme avansate de viziune din mers. Camerele montate direct pe capul de plasare inspectează componentele pe măsură ce se deplasează de la alimentator la placă. Acest lucru elimină nevoia de a călători la o cameră staționară cu privire în sus pentru piesele standard. Această integrare a ecosistemului se extinde la asocierea platformei de plasare cu soluțiile 3D SPI și AOI ale Mycronic. Mașinile partajează date de inspecție. Ele creează un sistem în buclă închisă care îmbunătățește calitatea generală a liniei și semnalează automat tendințele potențiale de defect. Obțineți erori de plasare înainte ca placa să intre în cuptorul de reflow.
Platformele Mycronic gestionează o gamă largă de tipuri de componente fără a necesita capete de plasare specializate sau reconfigurare mecanică extinsă. Mașinile trec fără probleme de la plasarea pasivelor 01005 la QFP mari, BGA și conectori de formă ciudată. Bancurile inteligente de instrumente schimbă automat duzele în câteva secunde pe baza programului software. Această versatilitate asigură că plăcile extrem de complexe cu diverse liste de materiale se asambla într-o singură trecere. Nu trebuie să direcționați plăcile către o stație secundară de plasare a mâinilor pentru piese de formă ciudată.
Platformele Mycronic se potrivesc facilităților care necesită agilitate maximă față de CPH brut. Producătorii contractuali specializați în industria aerospațială, apărare, prototipuri medicale și controale industriale specializate se potrivesc perfect acestui profil. Aceste medii gestionează multiple schimbări zilnice, construiesc plăci complexe în loturi mici și se confruntă cu revizuiri constante de design. Capacitatea de a trece de la un produs complex la unul complet diferit în câteva minute face ca această arhitectură să fie indispensabilă pentru operațiuni cu amestec mare și volum redus. Dacă programul dumneavoastră de producție se schimbă de trei ori pe zi, Mycronic vă menține axele în rotație.
Panasonic folosește rame rigide și capete rotative pentru a menține viteza și precizia ridicate de plasare, făcându-l potrivit pentru volume mari de componente standard. Mycronic are o viteză brută mai mică, dar menține o precizie stabilă într-o gamă mai largă de componente complexe. Ambele folosesc sisteme de viziune avansate pentru a inspecta componentele și pentru a reduce defectele de plasare.
Panasonic folosește cărucioare de alimentare care pot fi pregătite offline, ceea ce funcționează bine pentru producția repetată de volum mare. Mycronic utilizează alimentatoare Agilis și configurații bazate pe software pentru a sprijini schimbări mai rapide ale produselor. Poate importa date CAD și BOM, poate simplifica încărcarea alimentatorului și poate accelera producția primului articol, făcându-l mai flexibil pentru lucrări frecvente de NPI și prototip.
Panasonic PanaCIM se concentrează pe controlul producției la nivel de fabrică, managementul materialelor, integrarea MES și întreținerea predictivă. Mycronic MYCenter se concentrează mai mult pe configurarea rapidă, inventarul de componente și gestionarea NPI. PanaCIM este conceput pentru controlul producției pe scară largă, în timp ce MYCenter acceptă producția flexibilă și schimbările frecvente.
Panasonic oferă în general un CPH mai mare pe metru pătrat prin procesare de mare viteză și cu două benzi, dar cărucioarele de alimentare și zonele de configurare offline necesită spațiu suplimentar. Mycronic poate oferi o producție mai mică pe metru pătrat, în timp ce alimentatoarele sale compacte Agilis necesită mai puțin spațiu de depozitare. Alegerea depinde dacă fabrica acordă prioritate producției maxime sau configurației flexibile.
Panasonic are o mare rețea globală de service care acceptă piese de schimb, service pe termen lung și medii de producție continuă. Mycronic oferă suport tehnic specializat și diagnosticare la distanță strâns conectată la ecosistemul său software. Ambele suportă funcționarea pe termen lung a mașinii, dar modelele lor de service sunt concepute pentru diferite nevoi de producție.
Caracteristică / Atribut | Arhitectura Panasonic | Arhitectura micronică |
|---|---|---|
Forța primară | Performanță susținută de ultra-înaltă viteză | Agilitate și flexibilitate extreme la schimbare |
Sistem de alimentare | Funcționare inteligentă bazată pe cărucior, fără îmbinări | Alimentatoare individuale Agilis, încărcare fără scule |
Viteza NPI | Moderat; necesită pregătirea căruciorului | Exceptional de rapid; configurare bazată pe software |
Gama de componente | Excelent; folosește capete modulare de precizie | vast; se ocupă de forme ciudate fără modificări ale capului |
Focus pe software | PanaCIM: Enterprise line control & MES | MYCenter: configurare rapidă și urmărire a inventarului |
Mediu Ideal | Volum mare, amestec scăzut (HVLM) | Mix mare, volum redus (HMLV) |
Introducerea unei noi platforme introduce o curbă de învățare pentru programare și operare. Sistemele Panasonic necesită ca operatorii să înțeleagă gestionarea complexă a cărucioarelor, tehnicile de reîncărcare fără îmbinare și navigarea prin software de întreprindere. Sistemele Mycronic necesită ca operatorii să se adapteze la interfețele grele de software și la mecanismele de alimentare unice. Riscul de eroare a operatorului crește în perioada de tranziție. Reduceți acest lucru prin valorificarea extensivă a programelor de instruire a furnizorilor înainte de instalare. Utilizați caracteristicile intuitive ale interfeței de utilizare ale ambelor platforme și creați proceduri de operare interne standardizate. Acest lucru asigură operatorii să gestioneze cu încredere setările și să depaneze erori minore fără a apela la ingineria.
Integrarea unei platforme moderne într-o linie cu echipamente mai vechi, necomunicative, prezintă riscuri semnificative. O mașină nouă nu poate optimiza producția dacă imprimanta de ecran moștenită sau cuptorul de reflow creează un blocaj. Echipamentele mai vechi nu dispun de protocoalele de comunicare necesare pentru feedback-ul în buclă închisă. Reduceți acest lucru implementând soluții middleware sau asigurându-vă că toate echipamentele respectă protocoalele standardizate SMEMA sau IPC-HERMES-9852 mai noi. Actualizați echipamentul de inspecție moștenit pentru a se potrivi cu capabilitățile de transmisie și comunicare ale noii mașini de plasare. Aveți nevoie de întreaga linie de vorbire pentru a obține o eficiență adevărată.
A te angaja față de oricare dintre mărci înseamnă să te angajezi față de ecosistemul lor de alimentare proprietar. Alimentatoarele reprezintă o investiție operațională masivă. Dacă o unitate alege o platformă, dar nu reușește să achiziționeze suficiente alimentatoare pentru a sprijini configurarea offline, eficiența mașinii scade drastic. Riscul este blocat într-un sistem care nu se poate adapta la nevoile viitoare de producție. Reduceți acest lucru printr-o modelare precisă bazată pe inventarul de componente curent și proiectat. Implementează strategii de cumpărare în etape. Achiziționați mașina de bază cu suficiente alimentatoare pentru nevoile imediate, în timp ce bugetați pentru bănci de alimentare suplimentare pe măsură ce complexitatea produsului crește.
Nicio mașină nu este obiectiv superioară în vid. Eficiența și calitatea produsului depind în totalitate de raportul volum-amestec al unității dvs. și de caracterul adecvat al liniei de producție specifice. Panasonic domină mediile în care viteza brută și funcționarea continuă generează profitabilitatea. Mycronic conduce în medii în care abilitatea de a pivota rapid între versiuni complexe, de volum redus este avantajul tău competitiv principal. Alinierea punctelor forte arhitecturale ale mașinii cu realitățile operaționale zilnice ale fabricii dvs. previne blocajele costisitoare.
Urmați următorii pași pentru a finaliza evaluarea echipamentului:
Efectuați un studiu riguros al timpului asupra blocajelor actuale ale unității dvs. de schimbare pentru a cuantifica orele de producție pierdute.
Auditați-vă inventarul de alimentator existent și combinația de componente pentru a determina care arhitectură de alimentare vă sprijină cel mai bine operațiunile zilnice.
Solicitați o demonstrație de timp până la volum de la ambii producători, folosind cel mai complex și mai provocator ansamblu PCB al instalației dvs.
Evaluați capacitățile de integrare ale echipamentelor dvs. MES și de inspecție existente cu pachetele software PanaCIM și MYCenter.
R: Mașinile Panasonic sunt proiectate pentru producție de volum mare, cu amestec redus, utilizând capete rotative pentru o plasare susținută, cu viteză foarte mare. Mașinile Mycronic se concentrează pe medii cu amestec mare, cu volum redus, prioritizează schimbările rapide, agilitatea bazată pe software și manipularea flexibilă a componentelor pentru tranzițiile frecvente ale produsului.
R: Mycronic excelează în general la NPI. Suita sa MYCenter centrată pe software, combinată cu sistemul de alimentare Agilis fără instrumente, permite operatorilor să programeze noi plăci și să încarce componente semnificativ mai rapid decât sistemele tradiționale bazate pe cărucioare. Acest lucru minimizează timpul de nefuncționare în timpul construcției prototipului.
R: Ambele mărci folosesc camere avansate și software pentru a minimiza defectele. Panasonic se bazează pe o stabilitate mecanică robustă și pe corecții de plasare bazate pe inteligență artificială pentru rulări continue. Mycronic utilizează sisteme de viziune montate pe cap pentru a inspecta componentele continuu, adaptându-se instantaneu la diferite tipuri de componente, fără a încetini.
R: Da, folosind protocoale standardizate SMEMA sau IPC-HERMES-9852, ei pot trece fizic plăci unul altuia. Cu toate acestea, amestecarea mărcilor complică integrarea software-ului, impune operatorilor să învețe două interfețe distincte și obligă instalația să mențină două inventare de alimentare complet diferite.
R: Panasonic utilizează sisteme inteligente, bazate pe cărucioare, concepute pentru încărcare în vrac și funcționare continuă fără îmbinări, ideale pentru rulaje lungi. Mycronic folosește sistemul Agilis, cu alimentatoare individuale, fără unelte, care se fixează instantaneu, optimizând viteza pentru setările offline frecvente.
R: Ambele necesită respectarea strictă a rutinelor de calibrare zilnice, săptămânale și anuale, inclusiv curățarea duzelor, verificări ale vidului și lubrifierea axelor. Fiabilitatea pe termen lung depinde în mare măsură de respectarea acestor programe și de utilizarea rețelelor globale de service ale producătorului pentru întreținere periodică profundă.
