ICT-SS550P2
I.C.T
| Cantitate: | |
|---|---|

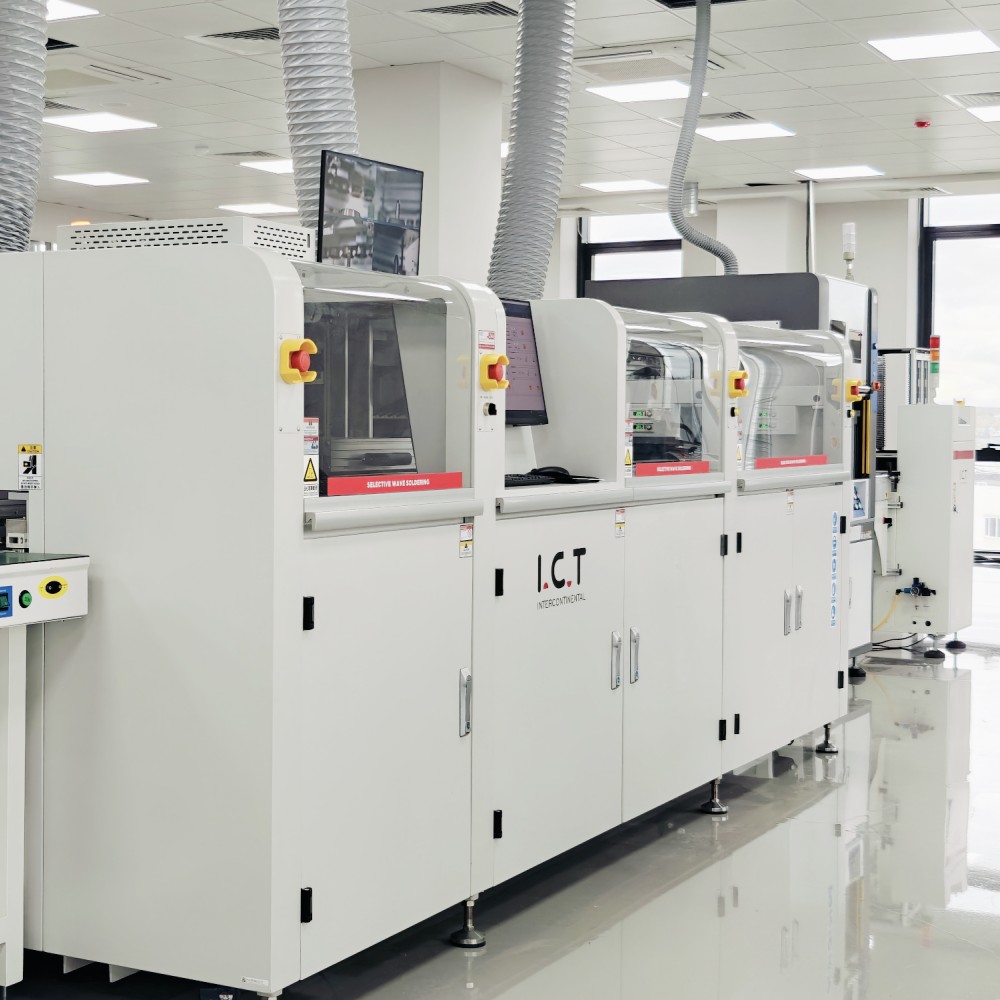

| Prezentare generală a mașinii de lipit cu undă selectivă automată
Mașina de lipit cu undă selectivă on-line ICT SS550P2 este o soluție de înaltă performanță proiectată și construită în China, oferind precizie automată pentru lipirea PCB. Această mașină de lipit automată cu undă selectivă are o placă PCB fixă și o platformă mobilă de pulverizare/lipit, ideală pentru producția de volum mare. Cu control complet de PC, permite ajustări ușoare pentru temperatura de lipire 0,7, tipul de flux și temperatura N2, asigurând o trasabilitate excelentă. Susținut de peste 25 de ani de experiență, ICT deservește peste 1600 de clienți din 72 de țări, furnizând echipamente fiabile pentru a îmbunătăți eficiența producției. Oala de lipit din titan și supapele cu jet german oferă stabilitate, făcându-l o alegere de încredere la nivel global.
| Lista echipamentelor liniei DIP
Mașina de lipit automată cu undă selectivă are un sistem de aplicare de precizie a fluxului cu o supapă germană de injecție cu impulsuri de înaltă frecvență. Această tehnologie oferă puncte mici de flux cu un conținut solid mai mic de 10%, asigurând o aplicare precisă și curată. Duza, montată pe o platformă XY cu o precizie de repetiție de 0,02 mm, minimizează risipa și îmbunătățește calitatea lipirii. Sprijinit de un rezervor sub presiune și componente pneumatice SMC, acest sistem menține o alimentare stabilă cu flux, făcându-l ideal pentru sarcini complexe de lipire PCB.
Optimizarea eficientă a preîncălzirii este o caracteristică cheie a acestei mașini automate de lipit cu undă selectivă. Echipat cu preîncălzire inferioară reglabilă și un încălzitor IR deasupra, sistemul maximizează zona de preîncălzire pentru o distribuție uniformă a căldurii. Designul complet din bumbac la temperatură ridicată asigură stabilitatea temperaturii, în timp ce designul plug-in de întreținere permite întreținerea fără scule. Această configurație reduce timpul de încălzire la aproximativ 15 minute, sporind productivitatea pentru fabricarea PCB-urilor.
Tehnologia avansată de lipit în mașina de lipit automată cu undă selectivă asigură performanțe de top. Pompa electromagnetică oferă vârfuri de lipire stabile și fiabile, în timp ce vasul de lipit din titan previne scurgerea și se încălzește rapid cu un încălzitor din fontă. Un sistem de încălzire online N2 îmbunătățește umezirea lipiturii și reduce reziduurile, susținut de setări controlate de software pentru temperatura 1,3, înălțimea valului și calibrare. Această tehnologie oferă rezultate consistente pentru producția de mare volum.
Designul de transmisie durabil al acestei mașini automate de lipit cu val selectiv folosește profile speciale de materiale și un sistem de role din trei părți pentru stabilitate. Șinele personalizate îngroșate suportă încărcături de până la 20 kg, cu o parte PCBA și un sistem de prindere superior care asigură stabilitatea plăcii. Motorul japonez și componentele pneumatice sporesc fiabilitatea, în timp ce o zonă tampon de transport previne coliziunile, făcându-l o alegere robustă pentru utilizarea pe termen lung în fabricație.
Integrarea fiabilă a controlului este realizată cu un sistem de magistrală high-end al modulului PLC+ în această mașină de lipit automată cu undă selectivă. Această configurație asigură stabilitate și scalabilitate, respectând standardele CE și susținând design-urile Industry 4.0. Piesele electrice globale de înaltă calitate și cablurile de rețea Cat-6 oferă o comunicare rapidă și răspunsuri sensibile, permițând un control precis asupra tuturor parametrilor de lipit pentru performanță constantă.
Interfața de operare ușor de utilizat a mașinii de lipit cu undă selectivă automată are un mod de programare ghidat cu programare rapidă CCD și identificare automată a duzelor. Acceptă mai multe limbi precum chineză, engleză și japoneză, cu vizualizare a datelor în timp real și comutare cu un singur buton la monitorizarea CCD. Acest design intuitiv, combinat cu programarea imaginilor și verificarea inteligentă a coordonatelor, simplifică operarea și îmbunătățește eficiența pentru toți utilizatorii.
| Caietul de sarcini
| Mașină de lipire a undelor selective on-line | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modular on-line | Pulverizare + preîncălzire și lipire | Pulverizare + Preîncălzire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire + Lipire |
| Sistem de lipit | ||||
| Cantitatea duzei | 1 | 1 | 2 | 3 |
| Cantitatea oală de lipit | 1 set | 1 set | 2 set | 3 set |
| Oală dublă (opțiune) | N / A | Opţiune | Opţiune | Opţiune |
| Putere de lipit | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistemul de flux | ||||
| Rezervor de depozitare a fluxului | 1L | 1L | 2L | 2L |
| Suport de flux | Alarmă de flux, automată | |||
| Duză de pulverizare | Supapă cu jet din Germania (pulverizare la punct și linie) 1 set | |||
| Dimensiunea duzei de pulverizare | 130um (opțiune 180um, 210um) | |||
| Viteza de pulverizare | 0 ~ 20mm/s | |||
| Viteza de mișcare a duzei de pulverizare | 0 ~ 400mm/s | |||
| Sistem de preîncălzire | ||||
| Mod de preîncălzire | Aer cald și IR | Aer cald și IR | Aer cald și IR | Aer cald și IR |
| Zona de preîncălzire | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de preîncălzire | Aer cald de sus: 2, IR de jos: 1 | |||
| Putere de preîncălzire inferioară | Max.12kw | |||
| Putere de preîncălzire superioară | Max.6kw | |||
| Timp de încălzire | Aproximativ 15 min (setare la 150℃) | |||
| Modul de control | PC+PLC | |||
| Sistem de transport | ||||
| Dimensiune PCB (cu dispozitiv) | 120*60~500*500mm | |||
| Înlocuire PCB | Online | |||
| Clearance superioare PCB | 120 mm | |||
| Înălțimea transportului | 900 ± 20mm | |||
| Lățimea transportului | 60 ~ 500mm | |||
| Dimensiune: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Greutate | Aproximativ: 800 kg | Aproximativ: 1200 kg | Aproximativ: 1300 kg | Aproximativ: 1500 kg |
| Lista echipamentelor liniei DIP
Linia noastră de producție DIP oferă instrumente avansate pentru asamblarea PCB eficientă și precisă. Linia DIP complet automatizată include o linie de inserare DIP pentru plasarea precisă a componentelor, un încărcător de val pentru intrarea lină a PCB-ului, un descărcator de val pentru o ieșire în siguranță și o linie de centură de asamblare pentru verificările finale. Această linie de producție PCB DIP de înaltă calitate asigură o funcționare stabilă, inserare THT fiabilă și asamblare eficientă din punct de vedere al costurilor, răspunzând nevoilor diverse ale industriei. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile prin gaură.
| Video cu succesul clienților
Inginerii ICT au călătorit în Mexic pentru a oferi suport tehnic pentru mai mulți clienți, furnizând servicii pentru linii de acoperire, mașini de lipit prin valuri și mașini de lipit selectiv. Un client, un producător de electronice auto care folosește Acrab350, a produs două tipuri diferite de PCBA cu dispozitive unice, arătând flexibilitatea mașinii. Echipa noastră a asigurat o instalare fără probleme și o performanță optimizată, îndeplinind standardele înalte ale clientului. Un videoclip cu feedback pozitiv de la un client de lipire selectivă îi evidențiază satisfacția față de fiabilitatea și eficiența SS540, reflectând angajamentul ICT pentru suport global și servicii de calitate.
| Servicii profesionale și instruire
ICT oferă servicii și instruire cuprinzătoare pentru mașina noastră automată de lipit cu valuri selective. Echipa noastră oferă instalare, întreținere și asistență tehnică pentru a asigura o funcționare bună. Sesiunile de instruire acoperă configurarea mașinii, ajustările parametrilor și depanarea, ajutând operatorii să maximizeze eficiența. Cu peste 25 de ani de experiență, sprijinim clienții din întreaga lume, oferind o creștere pe termen lung prin actualizări regulate și optimizare a proceselor. Scopul nostru este să oferim soluții cu risc zero, asigurându-vă că linia dumneavoastră de producție funcționează fără griji.
| Lauda clientului
Clienții adoră mașina noastră automată de lipit cu undă selectivă pentru performanța sa remarcabilă. Ei îi laudă pe inginerii noștri pentru instalarea lor expertă și abilitățile rapide de rezolvare a problemelor. Fiabilitatea echipamentului și calitatea lipirii primesc note mari, în timp ce ambalajul durabil asigură livrarea în siguranță. Clienții apreciază, de asemenea, răspunsul nostru rapid la probleme, făcând din ICT un partener de încredere în procesul lor de producție.
| Certificari din industrie
Mașina automată de lipit cu val selectiv de la ICT este certificată cu standardele CE, RoHS și ISO9001, asigurând siguranță și calitate de top. De asemenea, deținem mai multe brevete pentru modelele noastre inovatoare, reflectând angajamentul nostru față de excelență. Aceste certificări garantează că produsele noastre îndeplinesc cerințele globale de producție, oferind clienților soluții fiabile și ecologice.
| Despre Compania și Fabrica TIC
ICT este un furnizor de top de soluții de producție electronică cu peste 25 de ani de experiență. Cu sediul în Dongguan, China, fabrica noastră se întinde pe 12.000 m² și are 89 de angajați, inclusiv 20 de ingineri. Ne ocupăm de cercetare, dezvoltare și producție în interior, deservind peste 1600 de clienți din 72 de țări. Creșterea noastră rapidă și sistemele stricte de control al calității asigură standarde înalte. Cu un fond înregistrat de 30 de milioane de dolari, menținem un sistem robust de management al calității, furnizând mașini automate de lipit cu val selective fiabile la nivel global.
