românesc  |
ICT-W2
I.C.T
| Cantitate: | |
|---|---|
| Mașină de lipit prin val fără plumb pentru linia de producție THT
Mașina de lipit cu val ICT din seria W este echipamentul de bază dovedit pentru liniile moderne de producție DIP și liniile de asamblare THT din întreaga lume. Conceput special ca mașină de lipit prin valuri pentru tehnologia prin găuri, se ocupă de plăci cu lățime de până la 400 mm, cu umezire excelentă și zgură minimă. Structura de economisire a energiei scade puterea de rulare la doar 7 kW, păstrând în același timp curbele perfecte de temperatură pentru auto, contoare inteligente și electronice de larg consum. Ani de verificare a pieței și feedback pozitiv de la peste 1600 de fabrici fac din acest echipament de lipit cu valuri alegerea inteligentă atunci când clienții caută mașini de lipit fiabile pentru vânzare.
| Caracteristică
Duza japoneză Kuroda Seiko cu zonă de atomizare reglabilă plus debitmetru digital oferă o acoperire precisă și uniformă de fiecare dată. Filtrul piramidal și supapa de presiune stabilă reduc în mod dramatic consumul de flux, aducând economii reale la mașina de lipit cu val pentru utilizatorii de orificii traversante din liniile THT de mare volum.
Protecția independentă la supra-temperatură de la terți, combinată cu controlul în buclă închisă PLC+PID, creează mai multe straturi de siguranță. Monitorizarea în timp real și oprirea automată protejează atât operatorii, cât și echipamentele din liniile de producție DIP aglomerate care rulează mașină de lipit prin valuri pentru PCB-uri.
Modulele orizontale de încălzire cu reflux funcționează independent pentru a elimina interferențele dintre zone. Calea închisă a aerului cald și plăcile redresoare garantează o temperatură uniformă pe toată placa. Încălzirea de numai 15 minute și consumul de energie cu 50% mai mic fac din acest echipament de lipit prin val cea mai eficientă soluție pentru liniile de asamblare THT moderne.
| Lista echipamentelor liniei DIP
| Model | W4 | W3 | W2 |
| Dimensiune: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Greutate (kg) | Aproximativ 1500 kg | Aproximativ 1200 kg | Aproximativ 790 kg |
| Alimentare electrică | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Putere de pornire | 32kw | 24kw | 16kw |
| Putere de operare | 12kw | 9kw | 7kw |
| Sistem de control | PLC | ||
| Sistem de pulverizare | |||
| Metoda de transmisie | Motor pas cu pas | ||
| Presiune de pulverizare | 0,25Mpa--0,4Mpa | ||
| flux de lux | 10--100 ml/min | ||
| Diametrul de evacuare | Φ200mm | ||
| Capacitate de evacuare | 25m3/min | ||
| Sistem de preîncălzire | |||
| Mod de preîncălzire | Aer cald | ||
| Modul de control | PID + SSR | ||
| Zona de preîncălzire | 4 | 3 | 2 |
| Lungimea preîncălzirii | 1800 mm | 1600 mm | 1200 mm |
| Temp. de preîncălzire | (Temperatura camerei) -250°C | ||
| Timp de încălzire (min) | Aproximativ 15 min (setare la 150°C) | ||
| Sistem transportor | |||
| Dimensiune PCB: LxL (mm) | Min: 80x60mm; Max: 400x300mm | ||
| Viteza transportorului | 0-2000 (mm/min) | ||
| Înălțimea transportorului | 750+/-20 (mm) | ||
| Deget | Gheară cu cârlig dublu (Standard) | ||
| Controlul lățimii transportorului | Manual | ||
| Unghiul transportorului | 4 ~ 7 grade | ||
| Sistem de lipit | |||
| Stilul oală de lipit | Acționare mecanică cu motor | ||
| Material oală de lipit | Titan complet (Standard FT) | ||
| Temperatura vasului de lipit | 300 ° C. | ||
| Capacitate oală de lipit | Fara plumb 350 kg | Fara plumb 300 kg | Fara plumb 250 kg |
| Alte | |||
| Sistem de curățare a degetelor | Perie | ||
| Lista echipamentelor liniei DIP
Linia noastră de producție DIP oferă instrumente avansate pentru asamblarea PCB eficientă și precisă. Linia DIP complet automatizată include o linie de inserare DIP pentru plasarea precisă a componentelor, un încărcător de val pentru intrarea lină a PCB-ului, un descărcator de val pentru o ieșire în siguranță și o linie de centură de asamblare pentru verificările finale. Această linie de producție PCB DIP de înaltă calitate asigură o funcționare stabilă, inserare THT fiabilă și asamblare eficientă din punct de vedere al costurilor, răspunzând nevoilor diverse ale industriei. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile prin gaură.
| Video cu succesul clienților

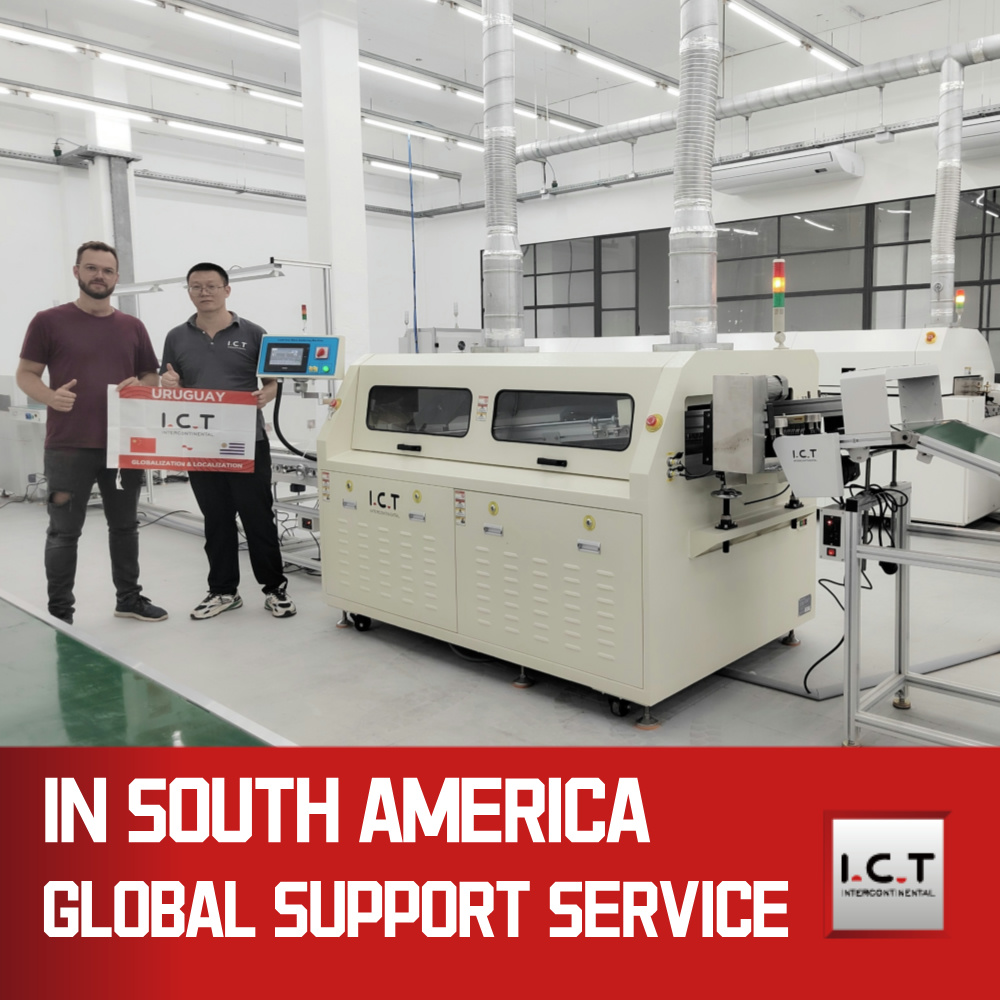

Inginerii ICT au mers în Uruguay pentru a instala și pune în funcțiune mașina de lipit cu val din seria W pentru un producător de contoare inteligente. Clientul conduce o linie de producție DIP de volum mare și avea nevoie de lipire stabilă fără plumb pentru PCB-ul mașinii de lipit cu val complexe. După ce echipa noastră a finalizat configurarea și instruirea operatorului, mașina a atins viteza maximă cu o putere de rulare de numai 7 kW și o calitate perfectă a îmbinării. Clientul a împărtășit un videoclip în care mașina de lipit cu val funcționează fără probleme în linia lor de asamblare THT, lăudând costul scăzut al energiei, întreținerea ușoară și asistența post-vânzare excelentă. Acest proiect de contor inteligent din Uruguay a devenit o referință de succes pentru multe linii DIP din America Latină.
| Servicii de experti si training
ICT oferă suport complet pentru ciclul de viață pentru fiecare mașină de lipit cu val. Echipa noastră globală se ocupă de planificarea liniei, instalarea, instruirea la fața locului și asistența de la distanță 7×24 pentru a menține linia de producție THT să funcționeze la eficiență maximă, fără griji.
| Lauda clientului
Fabricile din întreaga lume laudă mașina noastră de lipit cu val pentru stabilitatea remarcabilă și cel mai mic cost de funcționare de pe piață. Ei iubesc în special răspunsul rapid al inginerului, ambalajul solid de peste mări, rezultatele de lipit curate și prețul competitiv al mașinii de lipit cu val.
| Certificari de calitate
Fiecare mașină de lipit prin val ICT are certificări CE, CCC, UL, RoHS și ISO9001 plus mai multe brevete de invenție, care îndeplinesc pe deplin standardele internaționale pentru liniile de producție THT sigure și ecologice.
| Despre Compania și Fabrica TIC
ICT este un furnizor profesionist de soluții unice pentru liniile de producție SMT și DIP, cu o experiență de peste 25 de ani. Fabrica noastră modernă de 12.000㎡ din Dongguan are 89 de angajați, inclusiv 20 de ingineri cu experiență. Proiectăm, dezvoltăm și producem toate echipamentele cheie interne și servim peste 1600 de clienți din 72 de țări. Managementul strict al calității și creșterea rapidă ne fac alegerea de încredere pentru echipamentele de lipit cu val de înaltă performanță din întreaga lume.
