ICT-SS330 / SS430 / SS540 / SS550
I.C.T
| Cantitate: | |
|---|---|
| Mini mașină de lipit cu undă selectivă
Proiectată și construită în China, mașina de lipit cu undă selectivă ICT este soluția perfectă de lipit cu val selectiv THT atunci când spațiul pe podea este limitat, dar calitatea nu poate fi compromisă. PCB-ul rămâne perfect nemișcat, în timp ce platforma ultra-uşoară din aluminiu turnat, condusă de servo-uri și șine liniare Panasonic, mișcă fluxul și capetele de lipit cu o viteză foarte silențioasă și o precizie submilimetrică. Încălzirea cu azot în linie oferă o umezire perfectă și aproape zero zgură. Fiecare parametru este setat și salvat într-o interfață Windows intuitivă pentru repetabilitate fără glonț. Calibrarea automată a undelor, monitorizarea CCD în timp real, supapa cu jet germană și oala de titan oferă performanțe de dimensiune completă într-un pachet compact și accesibil, care menține randamentele ridicate și neprelucrarea.
| Lista echipamentelor liniei DIP
Supapa cu jet de înaltă frecvență germană lansează puncte minuscule, perfecte de flux, cu solide sub 10%. Rezervorul de presiune și debitmetrul de precizie mențin debitul constant, indiferent de nivelul rezervorului. Duza rulează pe o platformă XY repetabilă până la 0,02 mm. Reziduurile scad într-o tavă glisantă pentru curățare instantanee. Toate sistemele pneumatice sunt SMC japoneze premium, calibre chiar la suprafață pentru verificări rapide. O pompă automată alimentează fluxul fără întrerupere. Acest sistem oferă o acoperire curată, repetabilă la fiecare ciclu pe mașina de lipit cu val mini selectivă.
IR de jos complet reglabil vine standard; IR de sus sau convecție cu aer cald opțional. Designul deschis maximizează acoperirea căldurii, în timp ce izolația groasă menține temperaturi constante. Elementele de încălzire și motoarele premium de la liderii mondiali funcționează fără probleme de ani de zile. Totul este plug-and-play – nu sunt necesare instrumente pentru service. Plăcile ies uniform activate și fără stres, perfect pregătite pentru îmbinări de lipire cu undă selectivă THT impecabile.
Pompa electromagnetică germană produce o mini undă ultra-stabilă. Setați temperatura, debitul de N2, înălțimea și autocalibrarea direct de pe ecran. Oala din titan cu încălzitor extern din fontă se încălzește rapid și nu se scurge niciodată. Azotul în linie oferă îmbinări luminoase ca oglindă și practic zero zgură. CCD în timp real înregistrează 900 de ore de videoclip urmăribil. Axele XYZ sigilate de mare viteză, detectarea undelor laser și curățarea automată a duzelor mențin mini-mașina de lipit cu undă selectivă să funcționeze 24/7 fără sughiț.
Șinele profilate rezistente și transportorul cu role cu trei secțiuni mișcă ușor plăcile. Clemele laterale și superioare blochează PCBA-ul mort în timpul fiecărei etape. Șinele îngroșate suportă cu ușurință sarcini de 20 kg. Modulele de acționare de precizie poziționează perfect plăcile de la flux prin lipire. Întregul sistem de transport este construit pentru producția non-stop de lipire selectivă prin val THT chiar și în cea mai mică amprentă.
PLC-ul certificat CE și arhitectura magistralei de mare viteză îndeplinesc standardele Industry 4.0. Cablajul Cat-6 și cea mai bună electronică din clasă oferă un răspuns foarte rapid și o fiabilitate totală. Programarea ghidată, recunoașterea automată a duzelor, editările bazate pe imagini, vizualizarea live cu un singur clic și suportul în mai multe limbi fac configurarea o simplă simplă. Trasabilitatea completă menține calitatea strânsă pe fiecare mini mașină de lipit cu val selectiv.
Modul ghidat pas cu pas, ID-ul automat al duzei, corectarea inteligentă a imaginii, tablourile de bord în timp real și comutarea CCD live cu un singur buton fac operarea fără efort. Acceptă chineză, engleză, japoneză, rusă și multe altele. MES încorporat, Wi-Fi, acces la distanță, alerte vocale și lumini personalizabile țin operatorii controlul total asupra lipirii prin val selective THT.
| Caietul de sarcini
| Mașină de lipire a undelor selective on-line | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modular on-line | Pulverizare + preîncălzire și lipire | Pulverizare + Preîncălzire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire | Pulverizare + Preîncălzire + Lipire + Lipire + Lipire |
| Sistem de lipit | ||||
| Cantitatea duzei | 1 | 1 | 2 | 3 |
| Cantitatea oală de lipit | 1 set | 1 set | 2 set | 3 set |
| Oală dublă (opțiune) | N / A | Opţiune | Opţiune | Opţiune |
| Putere de lipit | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Sistemul de flux | ||||
| Rezervor de depozitare a fluxului | 1L | 1L | 2L | 2L |
| Suport de flux | Alarmă de flux, automată | |||
| Duză de pulverizare | Supapă cu jet din Germania (pulverizare la punct și linie) 1 set | |||
| Dimensiunea duzei de pulverizare | 130um (opțiune 180um, 210um) | |||
| Viteza de pulverizare | 0 ~ 20mm/s | |||
| Viteza de mișcare a duzei de pulverizare | 0 ~ 400mm/s | |||
| Sistem de preîncălzire | ||||
| Mod de preîncălzire | Aer cald și IR | Aer cald și IR | Aer cald și IR | Aer cald și IR |
| Zona de preîncălzire | L500*W500mm | L500*W500mm | L500*W500mm | L500*W500mm |
| Zona de preîncălzire | Aer cald de sus: 2, IR de jos: 1 | |||
| Putere de preîncălzire inferioară | Max.12kw | |||
| Putere de preîncălzire superioară | Max.6kw | |||
| Timp de încălzire | Aproximativ 15 min (setare la 150℃) | |||
| Modul de control | PC+PLC | |||
| Sistem de transport | ||||
| Dimensiune PCB (cu dispozitiv) | 120*60~500*500mm | |||
| Înlocuire PCB | Online | |||
| Clearance superioare PCB | 120 mm | |||
| Înălțimea transportului | 900 ± 20mm | |||
| Lățimea transportului | 60 ~ 500mm | |||
| Dimensiune: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Greutate | Aproximativ: 800 kg | Aproximativ: 1200 kg | Aproximativ: 1300 kg | Aproximativ: 1500 kg |
| Lista echipamentelor liniei DIP
Linia noastră de producție DIP oferă instrumente avansate pentru asamblarea PCB eficientă și precisă. Linia DIP complet automatizată include o linie de inserare DIP pentru plasarea precisă a componentelor, un încărcător de val pentru intrarea lină a PCB-ului, un descărcator de val pentru o ieșire în siguranță și o linie de centură de asamblare pentru verificările finale. Această linie de producție PCB DIP de înaltă calitate asigură o funcționare stabilă, inserare THT fiabilă și asamblare eficientă din punct de vedere al costurilor, răspunzând nevoilor diverse ale industriei. Cu design modular și suport global din partea TIC, crește productivitatea pentru sarcinile prin gaură.
| Video cu succesul clienților

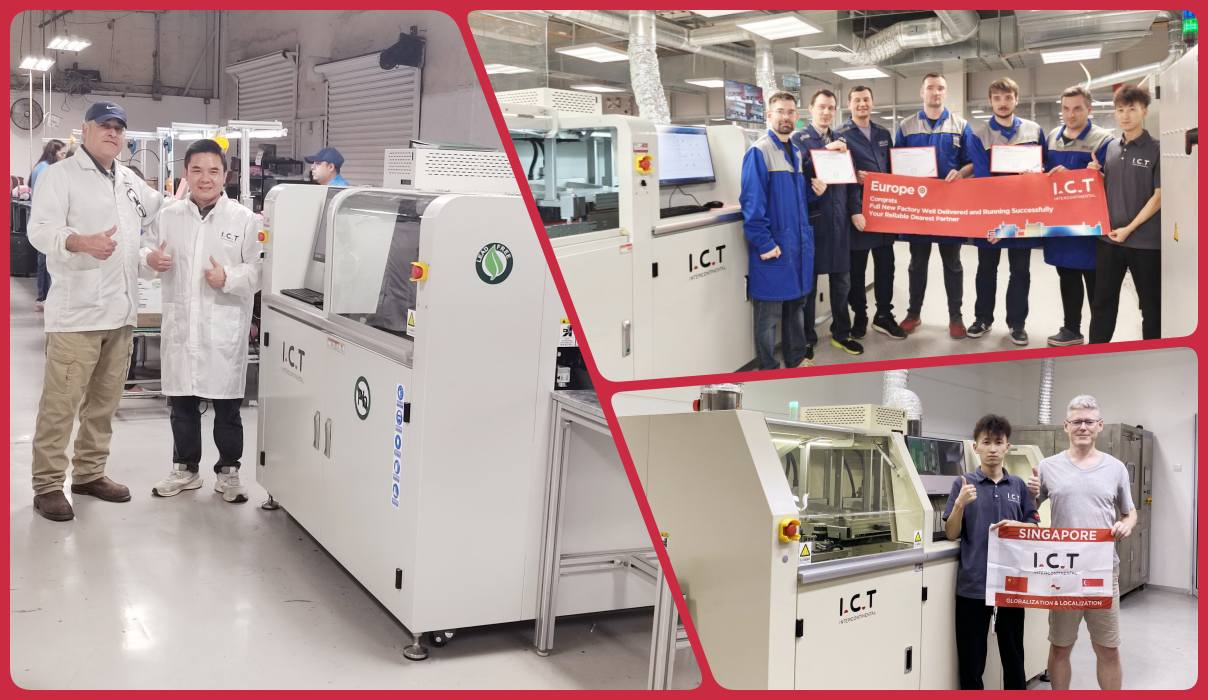

Un client vietnamez care furnizează o marcă de aparate foto de renume mondial a vizitat fabrica noastră pentru a accepta noua lor mini-mașină de lipit cu undă selectivă. Inginerii noștri au rulat demonstrații live pe plăcile lor reale, și-au instruit echipa cu privire la programare, calibrare și îngrijire zilnică și i-au lăsat să urmărească formarea îmbinărilor THT perfecte în timp real pe monitorul CCD. Sesiunea practică le-a oferit încredere 100% pentru o pornire rapidă și fără probleme înapoi acasă și a dovedit adevăratul suport global al TIC.
| Servicii profesionale și instruire
De la instalarea la cheie la întreținerea pe viață și upgrade-uri, ICT vă oferă acoperire în toată lumea. Douăzeci de ingineri dedicați se ocupă de aspectul liniei, de reglarea procesului și de instruire aprofundată, la fața locului sau la distanță. Hub-urile de piese de schimb de pe mai multe continente și răspunsul de 24 de ore mențin mașina dvs. de lipit cu val selectiv THT la maxim funcționare an de an.
| Lauda clientului
Clienții se bucură de pacienții noștri, inginerii experți care se formează temeinic la acceptare și pornire. Le place cum mini-mașina de lipit cu undă selectivă pune în cuie punctele de flux, menține înălțimea perfectă a valului și reduce defectele cu comenzile sale extrem de simple. Ambalajul antiglonț sosește impecabil de fiecare dată, iar remedierea la distanță în aceeași zi, plus asistența rapidă la fața locului fac din ICT partenerul de care nu își fac griji niciodată.
| Certificari din industrie
Fiecare mașină de lipit cu val ICT mini selectivă poartă CE pentru siguranță, RoHS pentru conformitatea ecologică, ISO9001 pentru sistemele de calitate și multiple brevete pentru supape cu jet, pompe și detectie laser. Aceste mărci de încredere la nivel global dovedesc că obțineți performanțe de lipire prin val selectiv THT sigure, ecologice și inovatoare, construite la cele mai înalte standarde.
| Despre Compania și Fabrica TIC
Din 2012, am crescut rapid cu cercetare și dezvoltare internă și o fabrică de ultimă generație de 12.000 m². Optzeci și nouă de membri ai echipei, inclusiv 20 de ingineri, și opt filiale deservesc peste 1.600 de clienți din 72 de țări. Inspecția strictă și sistemele complete de calitate susțin fiecare mini mașină de lipit cu valuri selective, în timp ce adevăratele soluții la cheie - planificare, echipamente, instruire, optimizare - ajută producătorii de electronice din întreaga lume să domine lipirea prin val selectivă THT.
