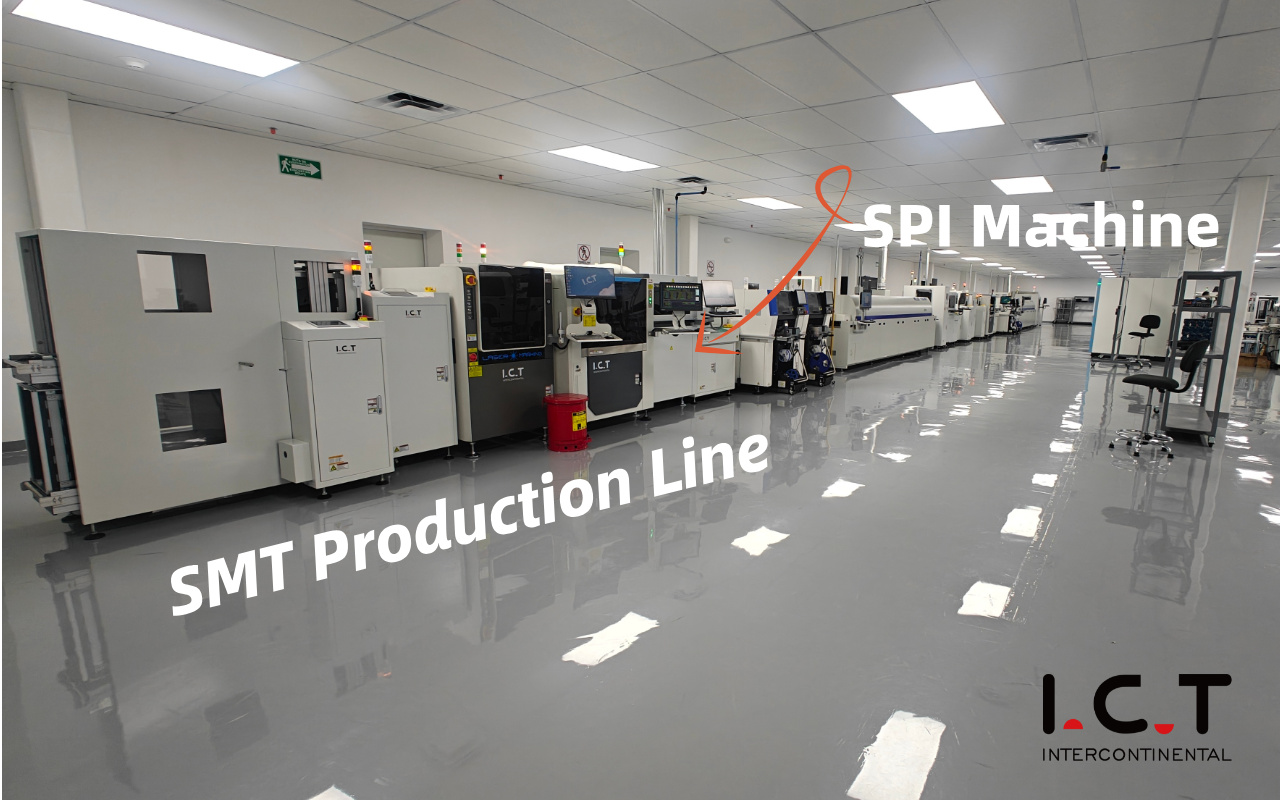

Inspecția pastei de lipit (SPI) este o parte critică a ansamblului modern de tehnologie de montare la suprafață (SMT). Cu toate acestea, există cazuri în care SPI ar putea să nu fie necesar. Fie din cauza volumelor reduse de producție, a proiectelor simple sau a unor procese de fabricație specifice, unele scenarii pot ocoli acest pas de inspecție automată. Acest articol explorează situațiile în care SPI-ul poate să nu fie necesar și compromisurile care implică omiterea acestuia.
În prototipurile de volum redus, adesea folosite în producția unică sau în loturi mici, pasta de lipit este aplicată manual folosind seringi sau șabloane mici. După aplicarea pastei, lipirea manuală sau refluxul în fază de vapori este folosită pentru a crea produsul final. Operatorii pot monitoriza și ajusta aplicația de pastă în timp real, corectând imediat orice neconcordanțe. Această supraveghere directă elimină nevoia de SPI automatizat, care este de obicei utilizat pentru a gestiona variabilitatea în tipărirea de mare viteză și volum mare. Pentru prototipuri, unde volumele de pastă sunt mai mici și variațiile mai puțin critice, intervenția manuală este de obicei suficientă.
Pentru pasionați, producători sau echipe mici de inginerie care produc mai puțin de 10 plăci, SPI automat nu este adesea rentabil sau necesar. Aceste rulări implică de obicei plasarea manuală a componentelor pe plăci cu pastă imprimată manual sau distribuită. Verificările vizuale sub mărire, combinate cu testarea funcțională, sunt de obicei suficiente pentru a se asigura că asamblarea este corectă. În aceste cazuri, timpul și costurile necesare pentru configurarea și întreținerea sistemelor SPI pot depăși cu mult beneficiile, mai ales atunci când lucrați cu proiecte simple.
Configurarea și programarea unui sistem SPI necesită timp și investiții semnificative. Acest lucru este adesea justificat pentru rulări de mare volum, în care beneficiile inspecției automate se plătesc în timp. Cu toate acestea, în execuțiile de mai puțin de 50 de plăci, costurile fixe ale sistemelor SPI depășesc potențialele economii din mai puține defecte. Fără SPI, operatorii pot accelera ciclurile de prototipare și pot reduce costurile, ceea ce este deosebit de critic atunci când repetarea rapidă a proiectelor în fazele de cercetare și dezvoltare.

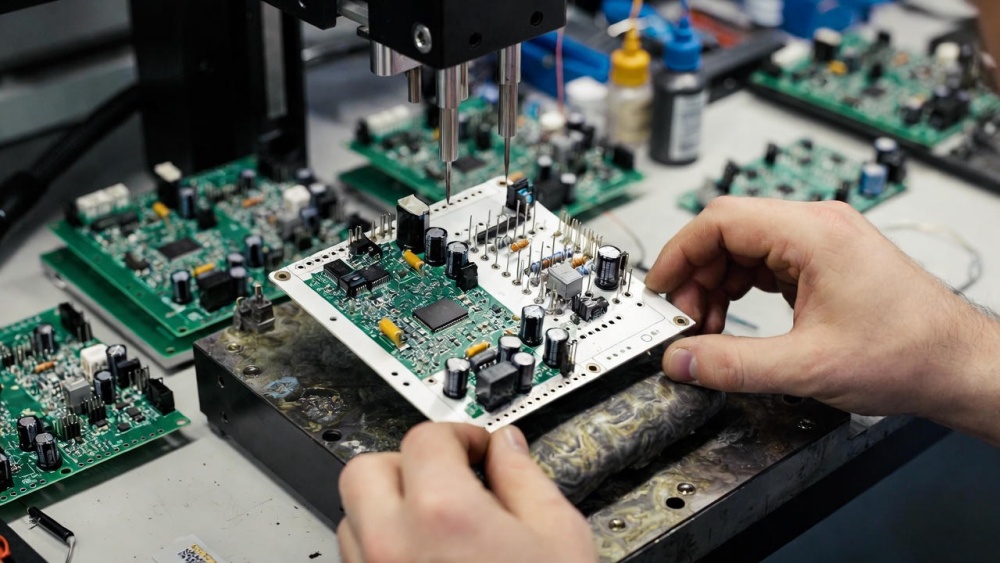

Plăcile care se bazează exclusiv pe componente cu orificii traversante nu necesită deloc pastă de lipit. În schimb, componentele sunt introduse în găuri placate, iar lipirea este aplicată prin lipire prin val sau prin lipire manuală. Deoarece nu există un proces de imprimare a pastei, nu este nevoie ca SPI să inspecteze volumul sau alinierea pastei. Aceste tipuri de plăci se găsesc adesea în modele vechi sau în aplicații de mare putere, unde fiabilitatea îmbinărilor de lipit nu depinde atât de precizia pastei.
Pentru plăcile hibride care combină tehnologia prin orificiu traversant și cu montare pe suprafață (SMT), în care sunt utilizate doar câteva componente SMT, metodele de distribuire manuală a pastei sau prin pin-in-paste pot fi suficiente. Aceste modele au o densitate scăzută a componentelor, minimizând riscul de apariție a punților sau a pastei insuficiente. Operatorii pot inspecta vizual pasta de pe câteva tampoane SMT înainte de a plasa componente, făcând SPI inutil.
Modelele mai vechi care utilizează pachete mai mari (cum ar fi SOIC, 1206 și componente mai mari) cu o distanță mai mare dintre pad-uri sunt adesea mai îngăduitoare când vine vorba de volumul de lipire și aliniere. Aceste machete robuste prezintă rareori defecte legate de imprimare, chiar și atunci când sunt asamblate manual. În astfel de cazuri, riscul de erori din cauza tipăririi cu pastă este minim, astfel încât SPI nu este esențial, chiar și în producția de volum redus.
Lipirea prin valuri este folosită în mod obișnuit în plăcile cu două fețe, unde componentele SMT din partea inferioară sunt lipite după ce componentele din partea superioară au fost plasate. În acest proces, punctele de lipici țin componentele în loc, iar valul aplică lipire topită îmbinărilor. Deoarece nu este utilizată pastă de lipit pe partea inferioară, nu este nevoie ca SPI să inspecteze pasta, deoarece nu are loc imprimarea pastei.
Lipirea selectivă este utilizată pentru componentele care necesită lipire precisă, adesea în plăci cu tehnologie mixtă, cu atât componente cu orificiu traversant, cât și componente SMT. În aceste aplicații, lipirea este aplicată numai la îmbinări specifice folosind mini-valuri sau fântâni, ocolind cu totul nevoia de imprimare cu pastă. Ca urmare, SPI nu este necesar pentru aceste aplicații.
Pentru aplicațiile care necesită rezistență mecanică și fiabilitate ridicate, cum ar fi în industria auto sau aerospațială, sunt utilizați în mod obișnuit adezivi conductivi sau conexiuni prin presare. Aceste metode nu necesită pastă de lipit și, prin urmare, elimină necesitatea SPI. În aceste cazuri, fiabilitatea îmbinărilor este asigurată prin alte mijloace, iar riscul de defecte datorate variațiilor de pastă este neglijabil.

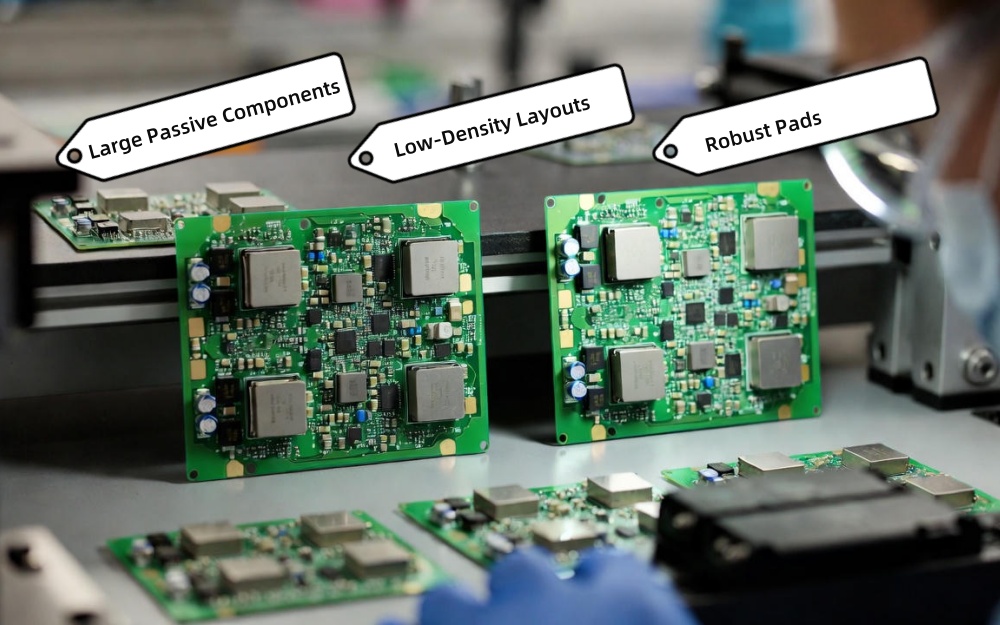

Modelele care constau în principal din componente pasive mari (1206 sau mai mari) plasate pe plăcuțe largi sunt în mod inerent iertătoare când vine vorba de variații de pastă. Imprimarea manuală sau semi-automatizată de obicei nu provoacă defecte semnificative, iar erorile de volum sau de aliniere de lipire sunt mai puțin probabil să ducă la probleme funcționale. Acest lucru face ca SPI să nu fie necesar pentru aceste modele, chiar și în rulări cu volum redus.
Plăcile cu o densitate scăzută a componentelor și tampoane supradimensionate oferă o fereastră largă de proces pentru pasta de imprimare. Variațiile minore ale volumului sau alinierei pastei nu duc de obicei la deschideri sau scurtcircuitații. Aceste aspecte sunt îngăduitoare și permit o asamblare fiabilă fără a fi nevoie de SPI.
În plăcile mai simple cu componente de densitate scăzută și plăcuțe largi, operatorii pot inspecta vizual pasta de lipit după ce a fost aplicată. Verificările vizuale mărite pot detecta cu ușurință defecte grave, cum ar fi lipsa de pastă sau punțile severe. Testarea vizuală sau funcțională post-reflux poate oferi asigurarea finală că placa funcționează corect, făcând SPI inutil.

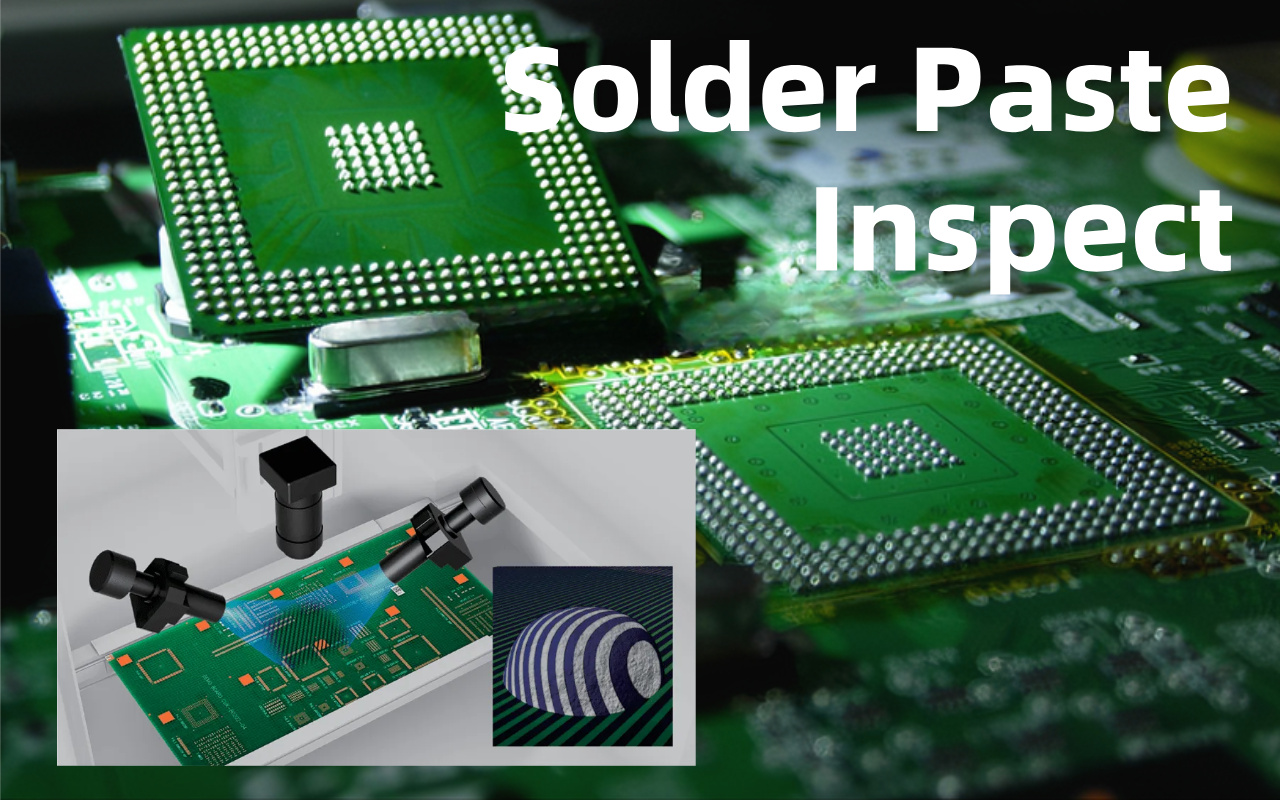

Deși omiterea SPI poate fi acceptabilă pentru anumite modele și volume, aceasta vine cu riscul de defecte nedetectate. De exemplu, volumul insuficient de pastă poate duce la îmbinări de lipire slabe care pot trece testele funcționale inițiale, dar eșuează ulterior sub stres. Defectele ascunse, cum ar fi capul în pernă sau golurile, pot să nu fie vizibile cu ochiul liber și pot fi detectate numai cu măsurarea 3D, pe care o oferă SPI.
Omiterea SPI poate duce la riscuri crescute de defecțiuni latente ale îmbinărilor de lipire, în special în aplicațiile de înaltă fiabilitate, cum ar fi dispozitivele medicale, produsele aerospațiale sau auto. Chiar și riscurile mici pot compromite performanța pe termen lung a produselor critice. Pentru aceste sectoare, SPI este recomandat pentru a se asigura că îmbinările de lipit îndeplinesc standardele de calitate cerute.
Pe măsură ce modelele încorporează pasuri mai fine ale componentelor și densități mai mari, riscul de defecte legate de pastă crește semnificativ. Datele din industrie arată că 60-80% dintre defectele SMT sunt legate de probleme de imprimare cu pastă. În proiectele complexe, omiterea SPI duce adesea la rate mai mari de defecte și la o reluare crescută. Ca rezultat, SPI este esențial pentru asigurarea calității și pentru reducerea la minimum a greșelilor costisitoare, chiar și în rulările cu volum mai mic. Pentru un ghid cuprinzător despre mașinile SPI și rolul lor în liniile SMT, consultați Ghidul nostru complet pentru mașinile SPI din linia SMT.
În general, SPI este esențial pentru asigurarea îmbinărilor de lipit de înaltă calitate în producția SMT modernă. Cu toate acestea, există mai multe scenarii în care poate fi omis în siguranță, cum ar fi prototipuri cu volum ultra-scăzut, plăci dominante prin găuri, procese fără reflux sau modele extrem de simple cu pas mare. În timp ce omiterea SPI poate reduce costurile și accelera producția în aceste cazuri, aceasta implică și riscuri, inclusiv potențialul de defecte ascunse și probleme de fiabilitate pe termen lung. În majoritatea mediilor moderne de producție SMT, în special în cele care implică proiecte complexe, SPI este un instrument valoros care ajută la îmbunătățirea randamentelor și la reducerea reprelucrarii.
Da, dar rar. SPI este esențial pentru detectarea problemelor de volum, înălțime și aliniere a pastei, care reprezintă 60-80% din defectele SMT. Cu toate acestea, plăci pure cu orificii traversante, prototipuri lipite manual și modele simple cu pas mare pot fi adesea produse fără SPI.
În timp ce volumul producției este un factor, complexitatea plăcii este mai importantă. Prototiparea de volum mic omite adesea SPI, dar producția de volum mediu (50-500 de plăci) și de volum mare (>500 de plăci) beneficiază în general de SPI, în special cu componentele cu pas fin.
Complexitatea mai mare crește probabilitatea apariției defectelor legate de volumul pastei și alinierea. Plăcile cu pas fin și de înaltă densitate necesită aplicarea precisă a pastei, ceea ce face ca SPI să fie esențial. Modelele simple, cu pas mare, au o toleranță mai largă și pot reuși adesea fără SPI.
Inspecția manuală poate detecta defecte grave, cum ar fi lipsa de pastă sau punți severe, dar nu poate măsura cu precizie mici variații ale volumului pastei care pot duce la defecțiuni latente. Pentru execuții cu volum redus, inspecția manuală combinată cu testarea funcțională poate fi adesea suficientă pentru aplicațiile necritice.
Da, alternativele includ dozarea seringii cu verificări vizuale, refluxarea pin-in-paste, adezivi conductivi și înălțimea primei piese.
