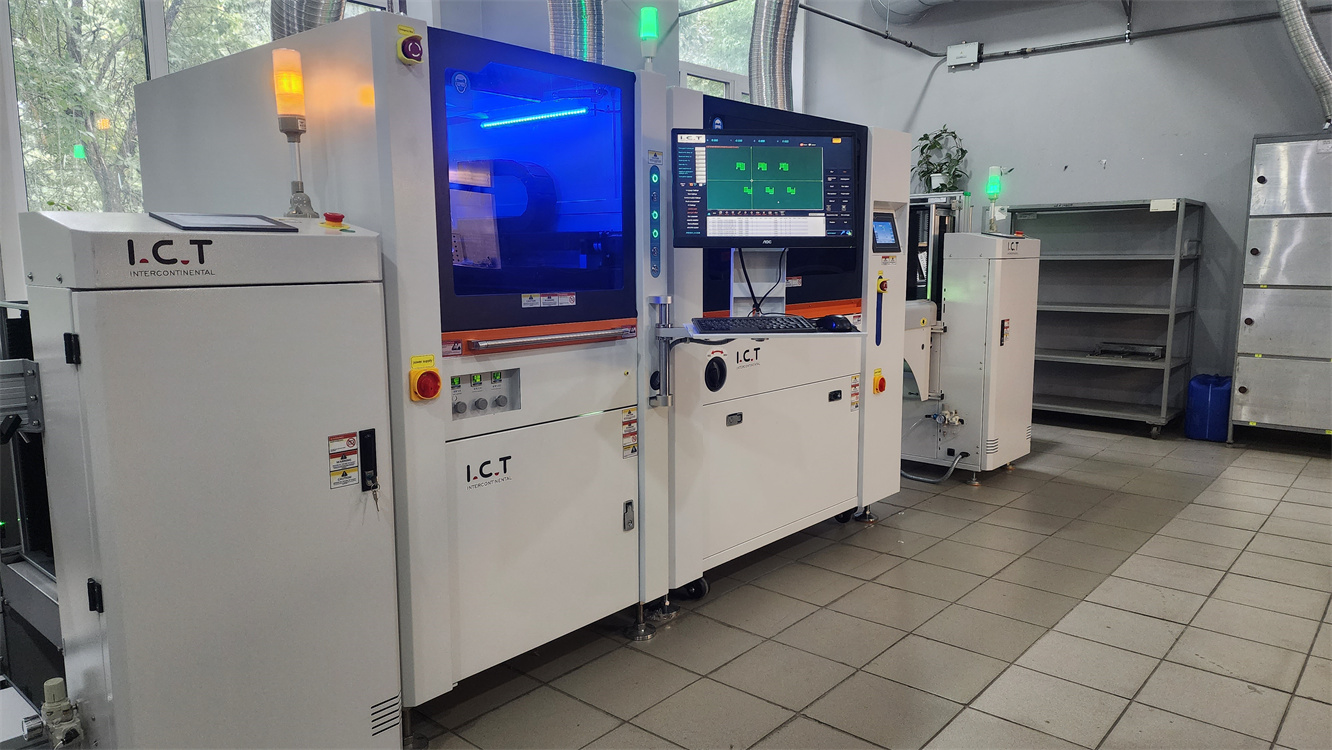

În lumea producției de electronice, termenul „linie SMT” apare frecvent. Dar ce înseamnă mai exact? SMT înseamnă Surface Mount Technology, o metodă folosită pentru a produce circuite electronice în care componentele sunt montate direct pe suprafața plăcilor de circuite imprimate (PCB). O linie SMT se referă la întreaga linie de asamblare în care este implementată această tehnologie. Înțelegerea complexității unei linii SMT poate oferi informații valoroase asupra producției moderne de electronice.
Prima etapă într-o linie SMT este imprimanta stencil. Această mașină aplică pastă de lipit pe PCB. Pasta de lipit este un amestec de bile de lipit minuscule și flux, care ajută la procesul de lipit. Imprimanta stencil asigura ca pasta este aplicata cu precizie in zonele in care vor fi amplasate componentele.
Următorul în linia SMT este mașina de pick and place. Această mașină este responsabilă pentru plasarea componentelor electronice pe PCB. Preia componentele de pe role sau tăvi și le așează cu precizie pe placă. Viteza și precizia mașinii de pick and place sunt cruciale pentru eficiența liniei SMT.
După ce componentele sunt plasate, PCB-ul se mută în cuptorul de reflow. Acest cuptor încălzește placa la o temperatură care topește pasta de lipit, creând o legătură puternică între componente și PCB. Procesul de reflux este controlat cu atenție pentru a se asigura că componentele nu sunt deteriorate de căldură excesivă.
Etapa finală în linia SMT implică inspecție și testare. Aparatele de inspecție optică automată (AOI) verifică defecte, cum ar fi componente deplasate sau probleme de lipire. În plus, testarea funcțională asigură că PCB-ul asamblat funcționează conform intenției. Orice defecțiuni identificate în această etapă sunt corectate înainte ca produsul să treacă la următoarea fază de producție.
Unul dintre avantajele principale ale unei linii SMT este eficiența acesteia. Automatizarea procesului permite o producție de mare viteză, reducând timpul necesar pentru asamblarea dispozitivelor electronice. Această eficiență este deosebit de benefică pentru producția la scară largă.
Liniile SMT oferă un nivel ridicat de precizie, care este esențial pentru dispozitivele electronice moderne. Precizia mașinilor de pick and place asigură poziționarea corectă a componentelor, reducând probabilitatea defectelor și îmbunătățind calitatea generală a produsului.
Prin automatizarea procesului de asamblare, liniile SMT pot reduce semnificativ costurile cu forța de muncă. În plus, capacitatea de a produce rapid cantități mari de produse poate duce la economii de scară, reducând și mai mult costul total de producție.
Într-o linie de producție liniară SMT, mașinile sunt aranjate în linie dreaptă. Acest aspect este simplu și ușor de gestionat, ceea ce îl face o alegere populară pentru mulți producători. Cu toate acestea, poate necesita mai mult spațiu în podea în comparație cu alte amenajări.
Aspectul în formă de U este conceput pentru a optimiza spațiul și a îmbunătăți fluxul de lucru. Mașinile sunt aranjate în formă de U, permițând operatorilor să se deplaseze cu ușurință între diferitele etape ale liniei SMT. Acest aspect poate spori eficiența și poate reduce timpul necesar producției.
Un aspect modular al liniei de producție SMT permite flexibilitate și scalabilitate. Mașinile sunt aranjate în module, care pot fi ușor reconfigurate sau extinse după cum este necesar. Acest aspect este ideal pentru producătorii care trebuie să se adapteze la cerințele de producție în schimbare.
Înțelegerea formei și a semnificației complete a unei linii SMT este esențială pentru oricine implicat în producția de electronice. De la imprimanta stencil la cuptorul de reflow, fiecare componentă joacă un rol crucial în procesul de asamblare. Avantajele unei linii SMT, inclusiv eficiența, precizia și rentabilitatea, o fac o parte vitală a producției moderne. În plus, alegerea aspectului corect al liniei de producție SMT poate spori și mai mult eficiența și flexibilitatea procesului de fabricație. Pe măsură ce tehnologia continuă să avanseze, importanța liniilor SMT în producția de electronice va continua să crească.
