Linia de producție SMT semi-auto, , numită și tehnologia de asamblare a suprafeței, este o nouă generație de tehnologie de asamblare electronică dezvoltată din tehnologia circuitului integrat hibrid. Se caracterizează prin utilizarea tehnologiei componente de montare a suprafeței și a tehnologiei de lipire a reflowului. A devenit o nouă generație în fabricarea electronică a produselor.
Aceasta este lista de conținut:
l Care sunt condițiile de preproducție de pre-producție pentru linia de producție SMT semi-auto?
l Ce date sunt necesare pentru procesul de producție a liniei de producție SMT semi-auto?
l Care sunt pașii de editare a datelor din linia de producție SMT semi-auto?

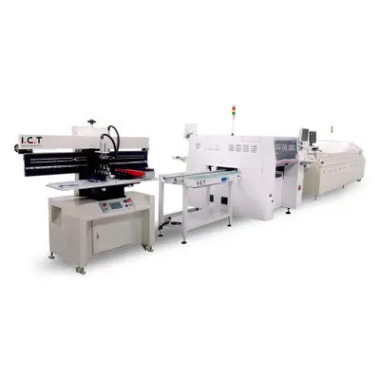

Echipamentul principal al liniei de producție SMT semi-auto include: Mașină de imprimare, mașină de plasare (componente electronice de suprafață superioară), lipire de reflow, plug-in, cuptor de undă, ambalaje de testare. Aplicarea largă a SMT a promovat miniaturizarea și multifuncția produselor electronice și a oferit condiții pentru producția în masă și producția de defecte mici.
Pregătirea programului de producție de producție SMT semi-auto necesită pregătirea următoarelor tipuri de date, iar pregătirea liniei de producție SMT semi-auto trebuie să fie efectuată în ordinea următoare. PWB Board/Screen Date Introduceți → Condiția de imprimare Intrare a datelor → Verificați intrarea datelor → Curățarea datelor de intrare → Intrarea datelor suplimentare Datele de mai sus trebuie să fie compilate în principal pentru primul element (date PWB și ecran), al doilea element (date de imprimare a condițiilor) și al patrulea articol (date de curățare).
l Intrare a datelor: Utilizați tasta ALT pentru a activa selecția meniului
l PWB/STENCIL Date, un ecran de intrare a datelor PWB/ecran va apărea în acest moment, datele care trebuie să fie introduse în acest ecran sunt:
L PWB ID ---- Numele de cod al PWB produs în prezent.
L Mărimea PWB (X, Y), Lungimea și lățimea dimensiunilor PWB produs în prezent.
l Offset de aspect (x, y), abaterea producției curente PWB (se referă în general la colțul din dreapta jos al PWB).
L grosimea, grosimea bordului PWB produs în prezent.
l stencil ID ---- Numele de cod al stencilului utilizat în prezent.
l dimensiunea stencilului (x, y), lungimea și lățimea dimensiunilor stencilului folosind în prezent linia de producție SMT semi-automată.
l Standard de dispunere a imprimantei, selectați modul de abatere a imprimării curente de producție SMT semi-auto.
l Offset de origine (x, y), abaterea dintre punctul de referință PWB și punctul de referință al ecranului.
L PWB Tip ----- Selectați Tipul PWB în caseta de selecție.
L BOC Mark1 (X, Y), abaterea PWB și a stencilului corectează coordonatele primului punct de recunoaștere.
L BOC Mark2 (X, Y), Abaterea PWB și a stencilului corectează coordonatele celui de -al doilea punct de recunoaștere.
l Asteriscul după SOC Mark1, SOC Mark2, BOC Mark1, BOC Mark2 indică informațiile de identificare ale punctului de identificare.
